5

LF45/55 series

Connection of accessories

CONNECTION OF ACCESSORIES

1-7

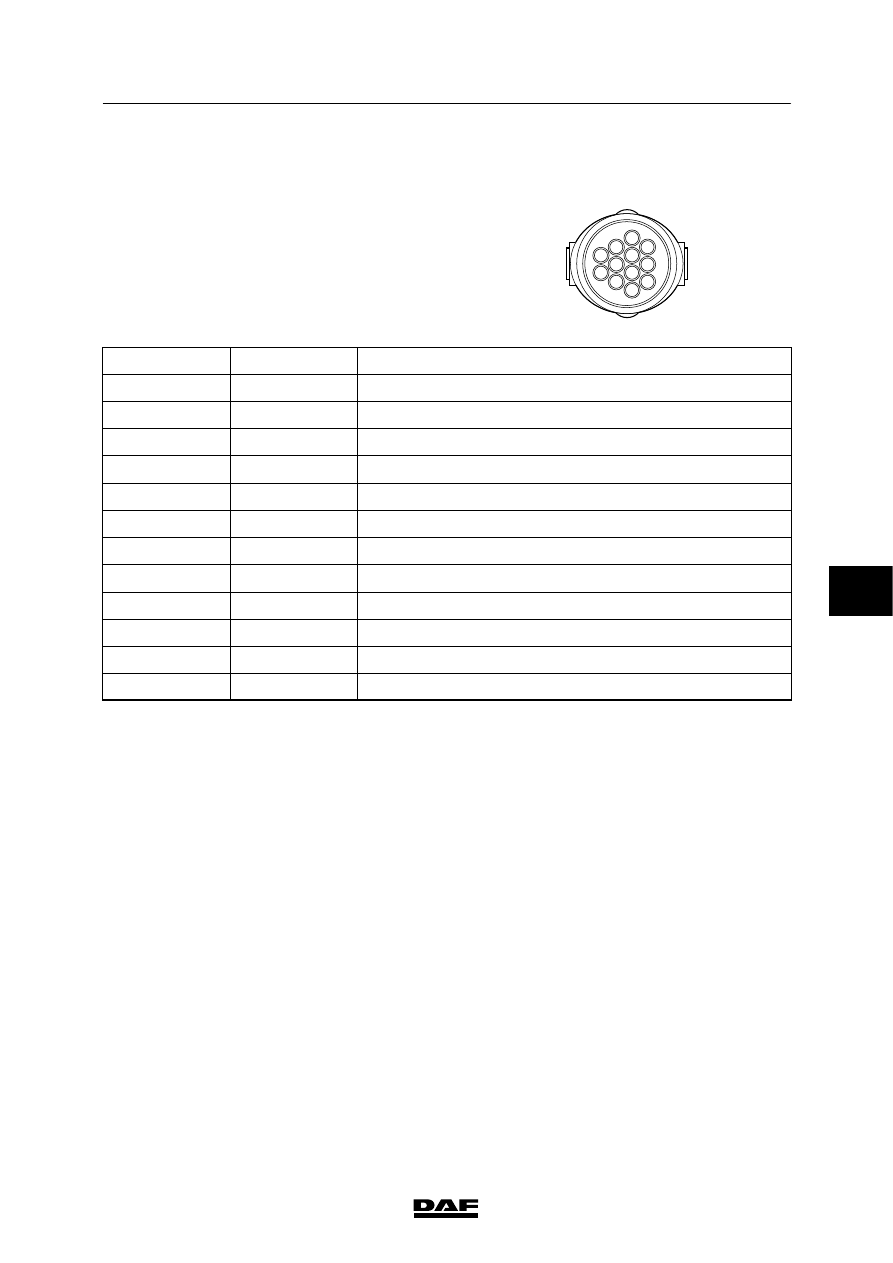

Connector 823 can be found on the chassis

near the fuel tank.

Pin pattern for wiring harness

connector 823:

823

ZT

6

7

8

9

10

11

12

3

4

5

1

2

Pin no.

Wire no.

Description

1

X003

Reserve wire to/from dashboard

2

X004

Reserve wire to/from dashboard

3

X005

Reserve wire to/from dashboard

4

X006

Reserve wire to/from dashboard

5

-

-

6

-

-

7

X007

Reserve wire to/from roof console

8

X008

Reserve wire to/from roof console

9

X009

Reserve wire to/from roof console

10

X010

Reserve wire to/from roof console

11

-

-

12

-

-

6

 200440

5

CONNECTION OF ACCESSORIES

Connection of accessories

LF45/55 series

1-8

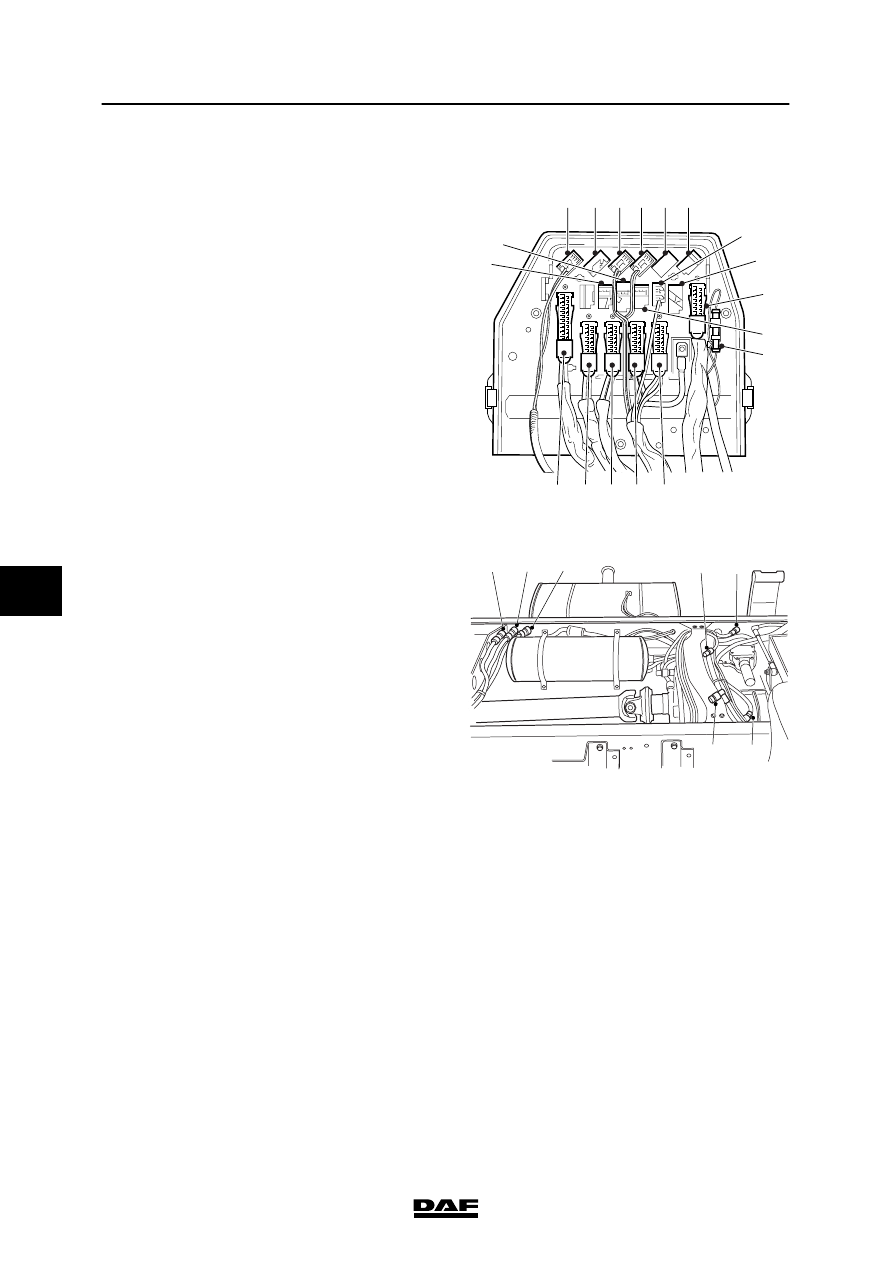

1.3 DASHBOARD LEAD-THROUGH CONNECTORS, GENERAL

At the front of the cab there are a number of

connectors placed one next to the other in the

dashboard lead-through zone 1 for connectors.

There are also lead-throughs for a number of

earth wires and for the main power supply wire.

In the descriptions of the various connectors in

the dashboard connector lead-through, the view

is always from outside the cab.

When a vehicle is fitted with application

connectors, this means that two specific wire

harnesses are fitted.

-

Chassis wiring harness.

Dashboard lead-through connectors 716,

718 and 826 connected to superstructure

functions application connectors 823

and 824, engine speed control application

connector A068, PTO connectors 816

and 851.

-

Engine wiring harness.

Fitted with connector 825 for the engine

speed control and connector 852 for

“remote throttle”.

E501355



720

727

723

722

721

726

724 725

730

719

718

728

715 716 717

714

713

813

852

851

816

825

A068

823

824

E501550

6

 200440

5

LF45/55 series

Connection of accessories

CONNECTION OF ACCESSORIES

1-9

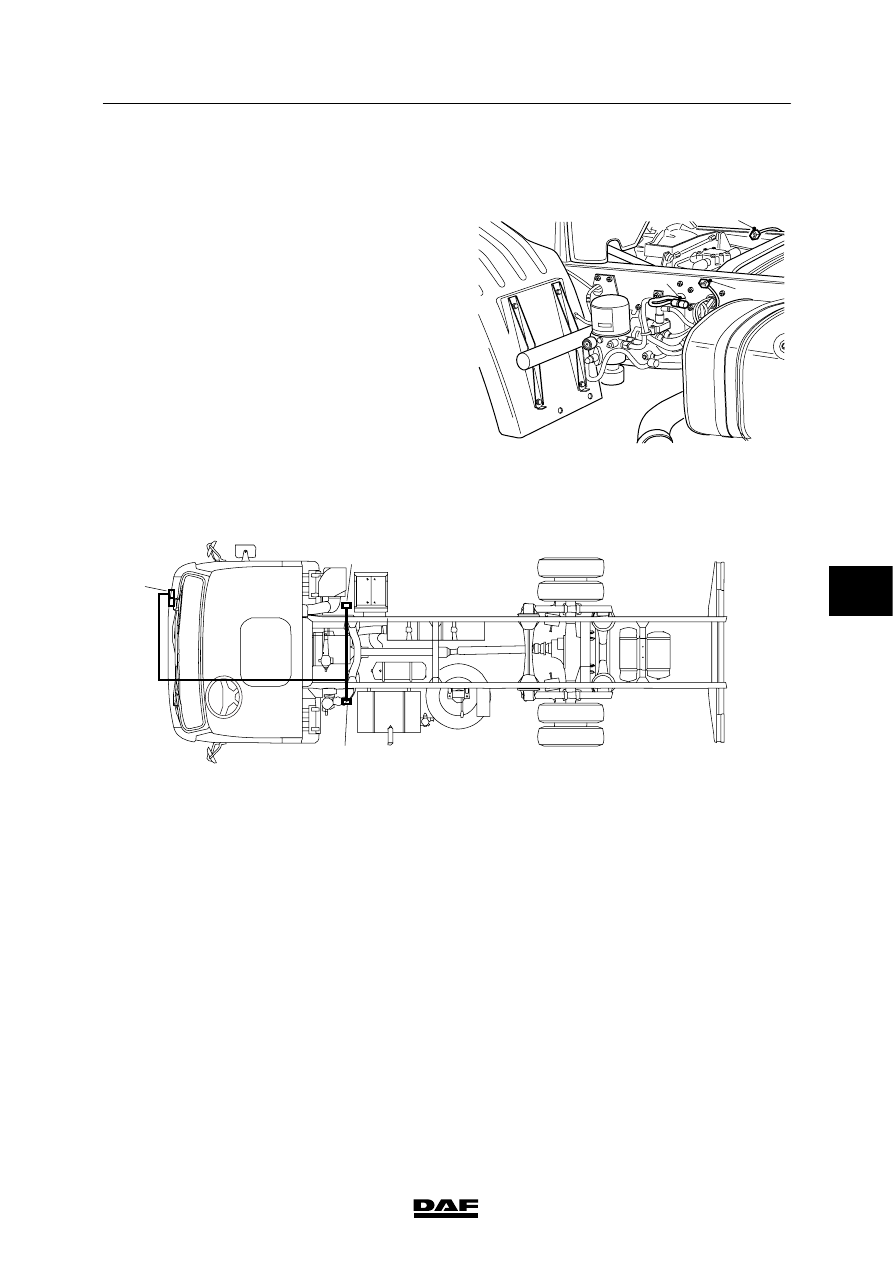

1.4 DASHBOARD LEAD-THROUGH CONNECTORS FOR SUPERSTRUCTURE

FUNCTIONS APPLICATION CONNECTORS

Together with connectors 809 and 810,

application connector A070 forms part of the

standard chassis wiring harness. These

connectors are connected to dashboard

lead-through connectors 713 and 714.

Connectors 809 and 810 are not fitted on

vehicle type FT.

A070

809

810

E501742

713
714

A070

809

810

E501749

6

 200440

5

CONNECTION OF ACCESSORIES

Connection of accessories

LF45/55 series

1-10

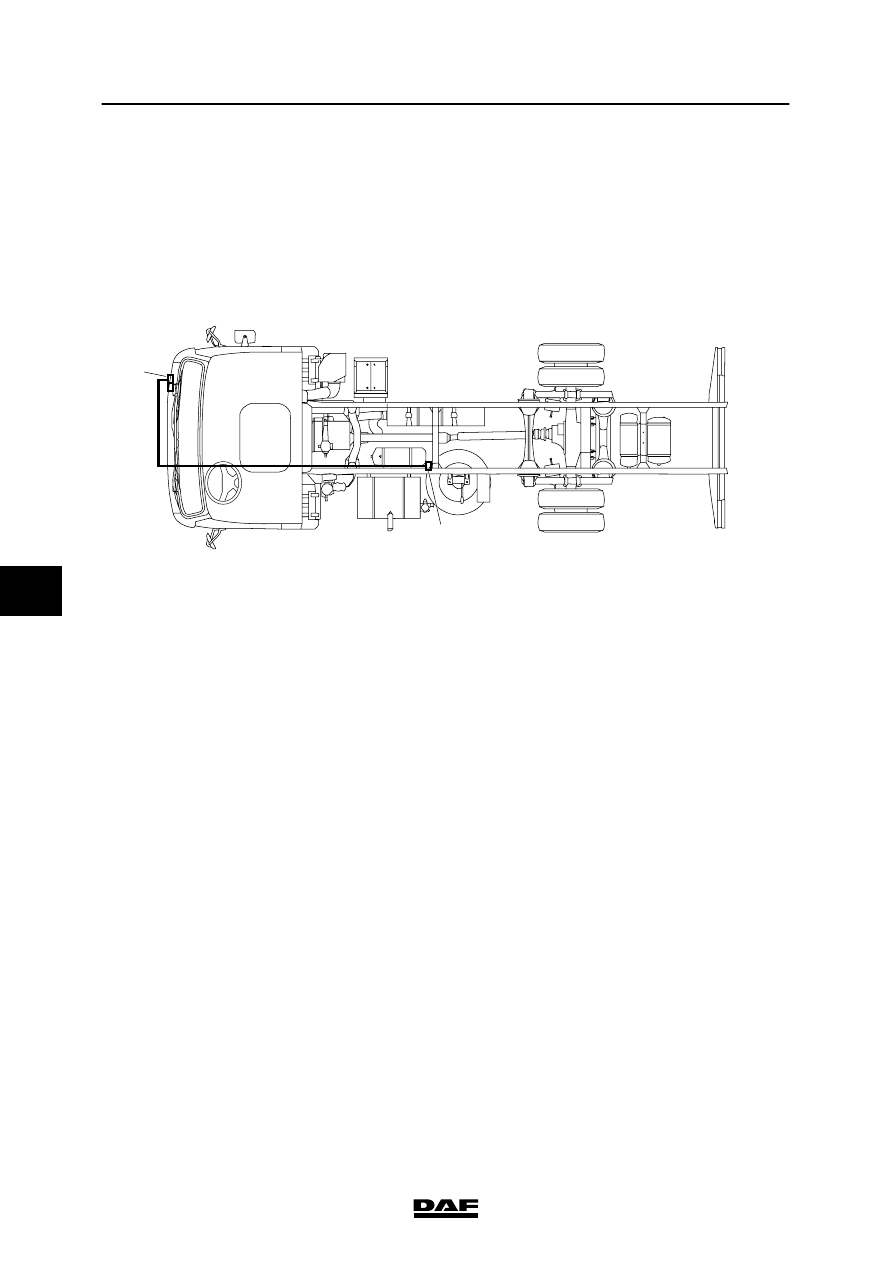

Superstructure functions application connector

824 is part of the extensive application wiring

harness and is connected to dashboard

lead-through connectors 716 and 718.

Connector 824 is located on the inside of the

chassis side member, near the fuel tank.

716
718

824

E501750

6
