Removal and installation

SEATS

4-25

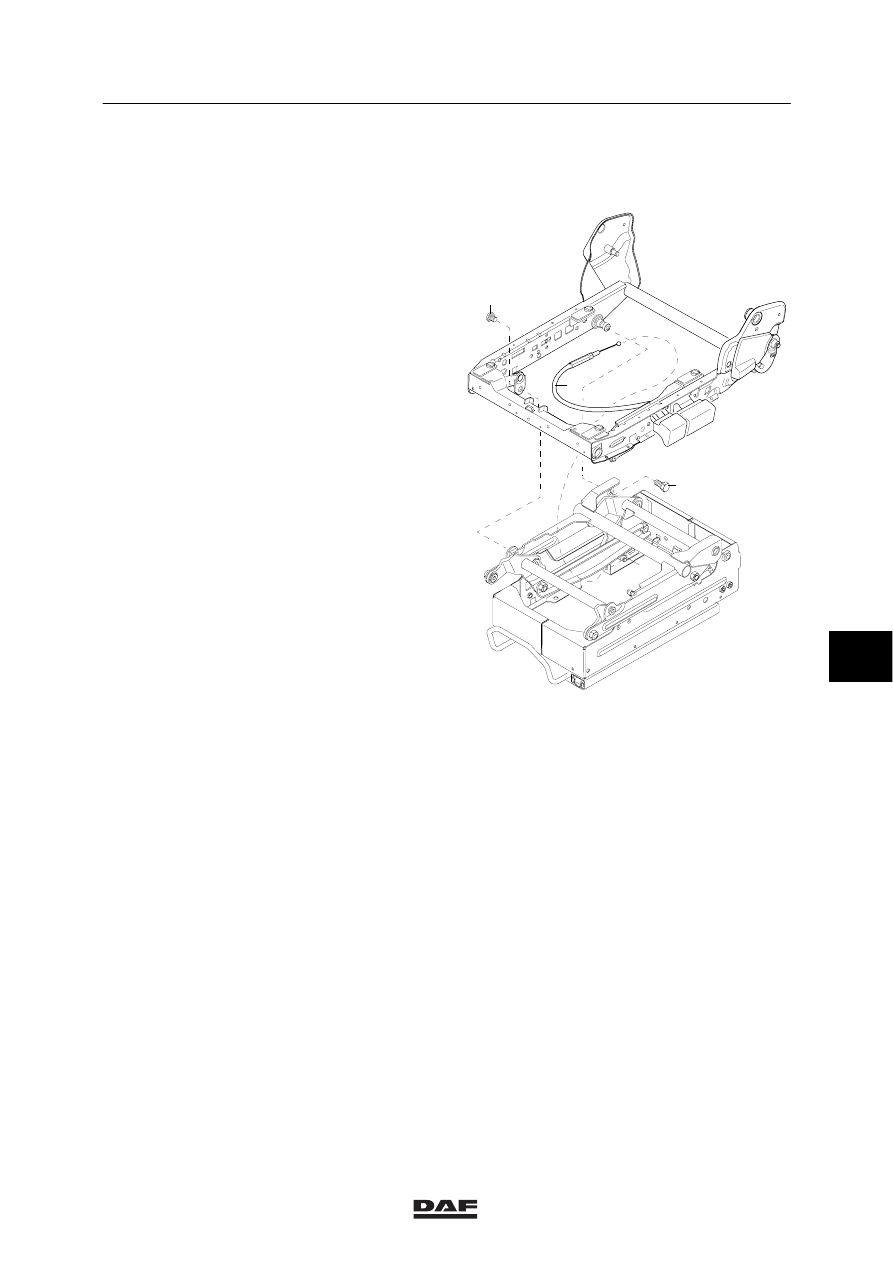

4.29 REMOVAL AND INSTALLATION, FRAMEWORK OF GAS-SPRUNG SEAT

SQUAB

Removing framework of gas-sprung seat
squab
1.

Remove the seat assembly.

2.

Remove the seat squab and backrest
assembly

3.

Detach the control cable (1) from the height
adjustment handle (2).

4.

Adjust the seat to the correct position,
remove the front (3) and rear (4)
attachment bolts.

Installingg framework of gas-sprung seat
squab
1.

Fit the front (3) and rear (4) attachment
bolts.

2.

Connect the control cable (1) to the height
adjustment handle (2).

3.

Fit the seat squab and backrest assembly

4.

Fit the seat assembly.

4

3

1

4

2

K1 01 404

7

ǹ 0210

1

SEATS

Removal and installation

LF45/55 series

4-26

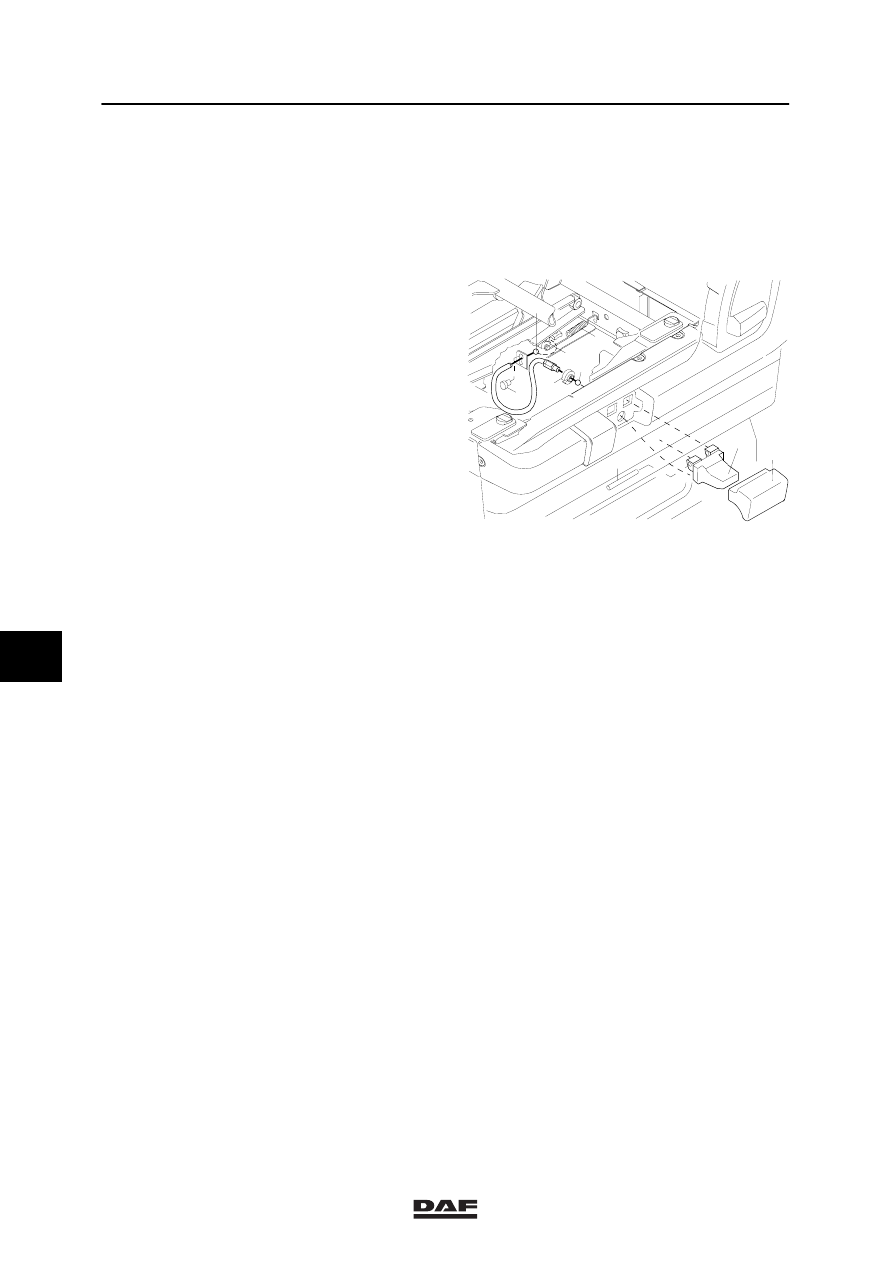

4.30 REMOVAL AND INSTALLATION, HEIGHT ADJUSTMENT HANDLE OF

GAS-SPRUNG SEAT

Removing height adjustment handle of
gas-sprung seat
1.

Remove the seat squab.

2.

Press the locking lip at the bottom of the
control button (1). Remove the control
button from the handle (2).

3.

Remove the circlip (3) from the control
cable.

4.

Push the pin (4) out of the handle (2).

5.

Remove the control cable attachment ball
(5) from the handle (2).

6.

Remove the handle (2) from the frame.

7.

Remove the reset spring (6).

8.

Remove the stop (7). Unhook the
attachment ball (8) from the handle (9).

Installing height adjustment handle of
gas-sprung seat
1.

Hook the attachment ball (8) into the handle
(9). Fit the nut (7).

2.

Fit the reset spring (6).

3.

Fit the handle (2) into the frame.

4.

Fit the attachment ball (5) into the
handle (2).

5.

Fit the pin (4) into the handle (2).

6.

Fit the circlip (3) to the control cable.

7.

Push the control button (1) on the operating
handle (2).

8.

Fit the seat squab.

1

2

7

4

3

6

8

9

5

K1 01 405

7

ǹ 0210

1

LF45/55 series

Removal and installation

SEATS

4-27

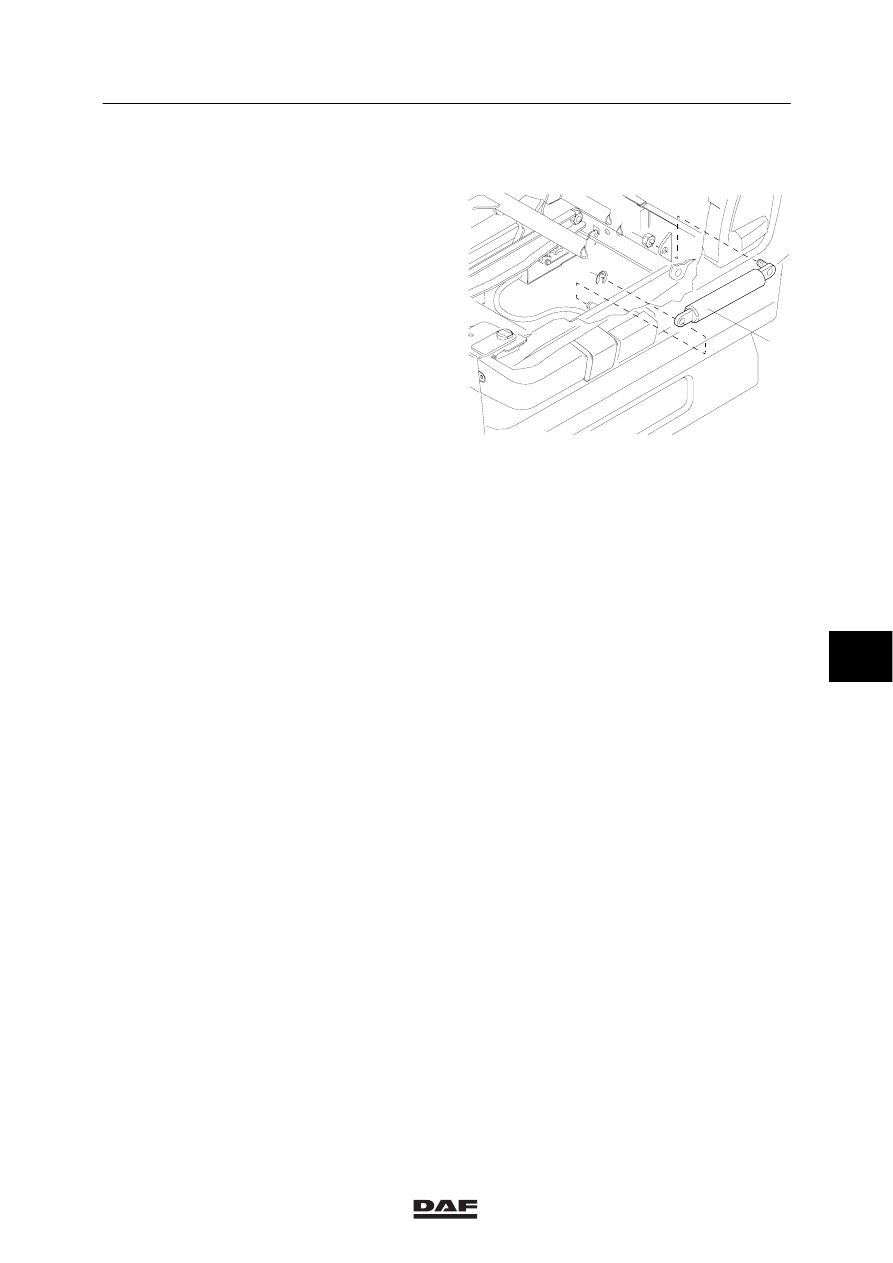

4.31 REMOVAL AND INSTALLATION, GAS SPRING OF GAS-SPRUNG SEAT

Removing gas spring of gas-sprung seat
1.

Remove the seat squab.

2.

Remove the nut (1).

3.

Remove the circlip (2).

4.

Remove the gas spring (3).

Installing gas spring of gas-sprung seat
1.

Fit the gas spring (3).

2.

Fit the circlip (2).

3.

Fit the nut (1).

4.

Fit the seat squab.

1

2

3

K1 01 406

7

ǹ 0210

1

SEATS

Removal and installation

LF45/55 series

4-28
