1

LF45/55 series

Removal and installation

CAB SUSPENSION

4-13

4.9 REMOVAL AND INSTALLATION, COMPLETE CAB

Removing complete cab

Only use approved lifting
equipment.
Comply with general safety
instructions when working with
lifting equipment.

1.

Disconnect the earth lead from the battery
terminal.

Note:
Work on the air conditioning unit should
only be carried out by qualified personnel.

2.

If applicable, drain the air conditioning unit.

3.

Drain the cooling water. Remove cooling
water pipes.

4.

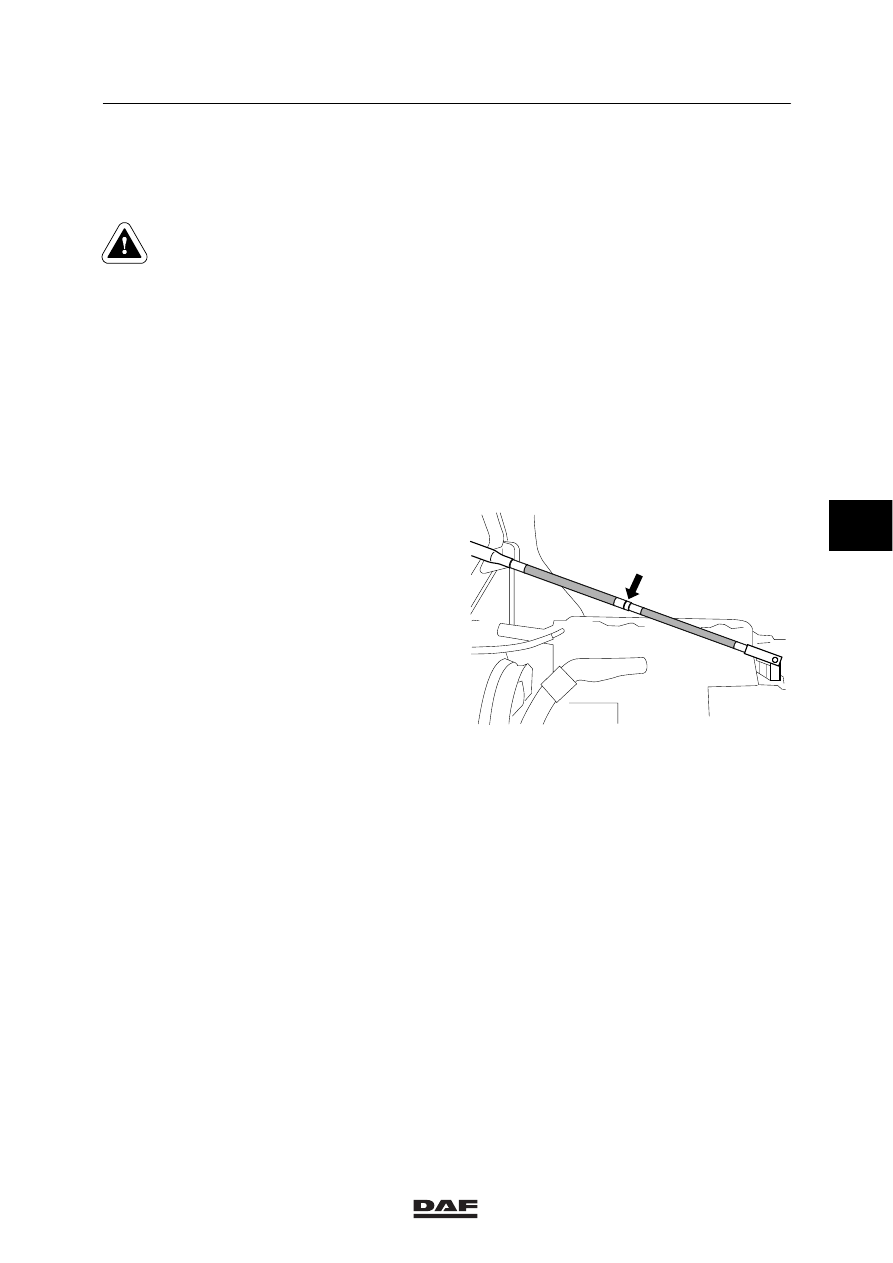

Tilt the cab forward. Remove the spring clip
from the selector rod. Pull the selector rod
apart.

5.

Tilt the cab back and place wood blocks
under the cab, so that it does not go into the
locked position.

K1 01 213

5

ǹ 0210

1

CAB SUSPENSION

Removal and installation

LF45/55 series

4-14

6.

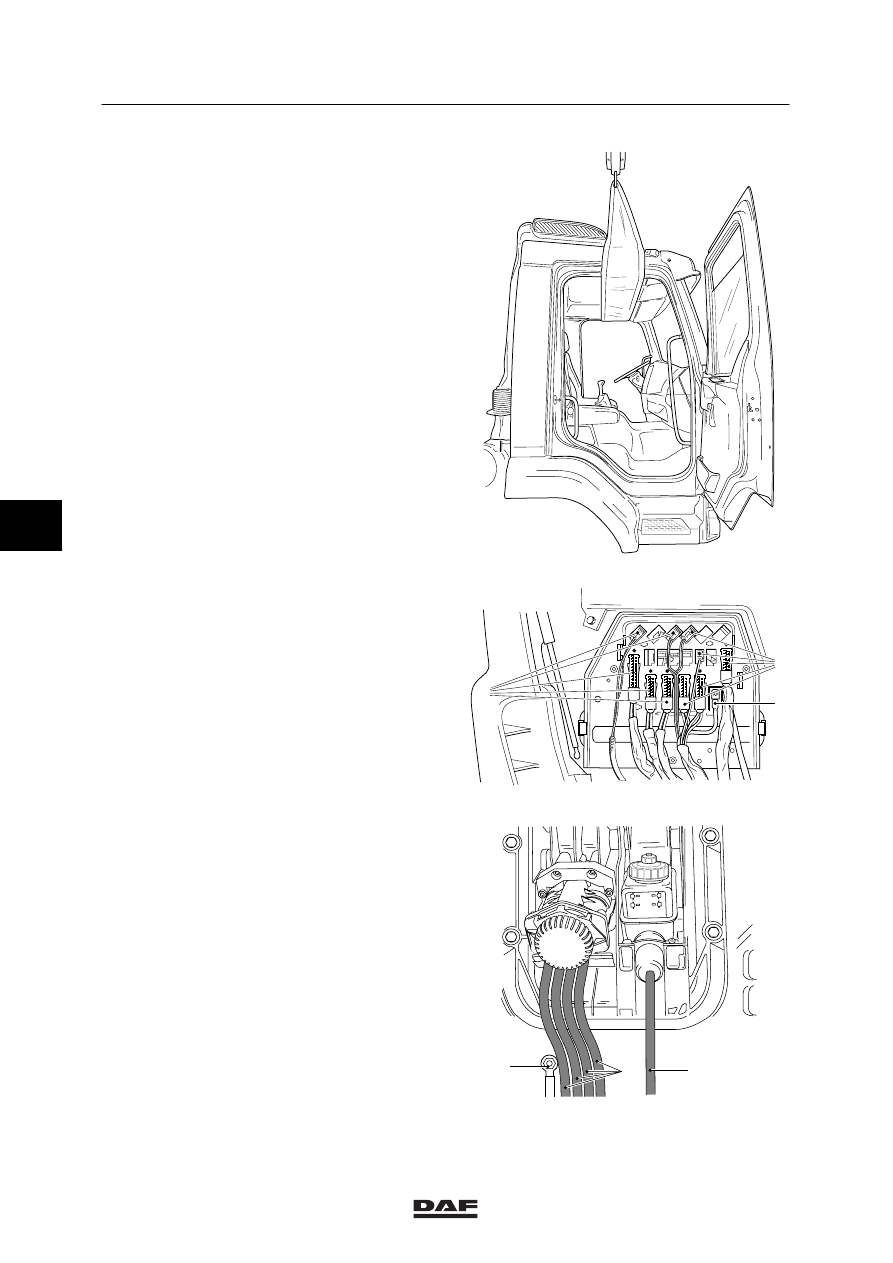

Fit the hoisting belt to support the cab.

K1 01 212

7.

Remove the cover from the cab
lead-through and remove the positive cable
(2).

8.

Remove the connectors (1).

9.

Remove the wiring harness attachment.

10. Remove the air pipes from the cab

lead-through.

1

1

2

G0 00 203

11. Disconnect the air pipes (2) from the service

brake valve.

12. Remove the clutch cylinder pipe (3). Collect

the clutch fluid.

13. Remove the earth lead (1).

14. Remove the (air) pipe attachment.

15. Remove the lifting cylinder pin.

MAXI

P MAX 4 BAR

MINI

K1 01 214

1

3

2

5

ǹ 0210

1

LF45/55 series

Removal and installation

CAB SUSPENSION

4-15

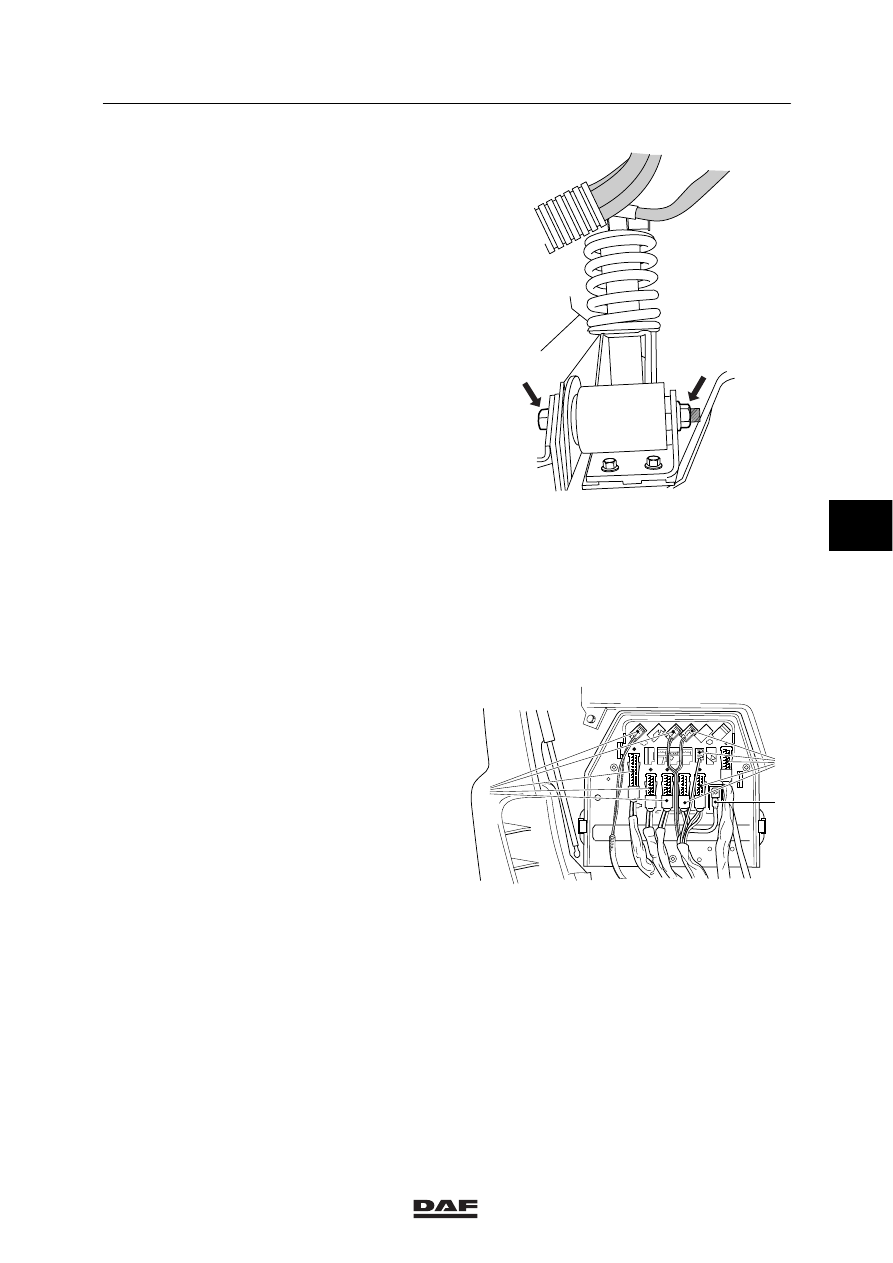

16. Hoist the cab a little way and remove the

attachment bolts at the front.

17. Remove the complete cab.

K1 01 218

Installing complete cab
1.

Install the cab.

2.

Fit the attachment bolts at the front.

3.

Fit the lifting cylinder pin.

4.

Connect the air pipes to the cab
lead-through.

5.

Fit the connectors (1). Fit the positive
cable (2).

1

1

2

G0 00 203

5

ǹ 0210

1

CAB SUSPENSION

Removal and installation

LF45/55 series

4-16

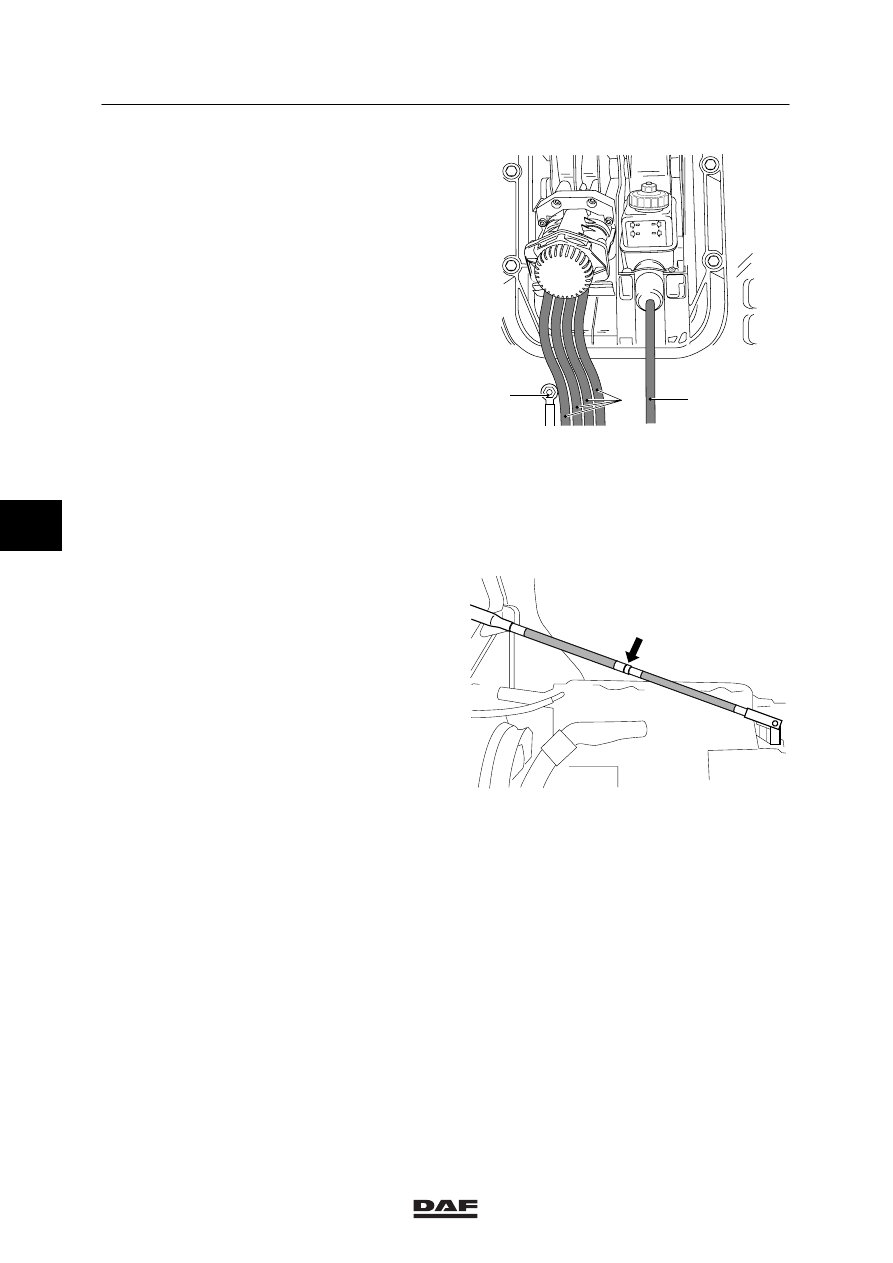

6.

Fit the pipes (2) to the service brake valve.
Secure the clutch cylinder (3) pipe with the
retaining clip. Bleed the clutch cylinder.

7.

Fit the earth lead (1).

MAXI

P MAX 4 BAR

MINI

K1 01 214

1

3

2

8.

Secure pipes with clamping strips to prevent
chafing and pipes being worn through.

9.

Remove the hoisting belt.

10. Tilt the cab forward.

11. Re-connect the selector rod and fit the

spring clip in the selector rod.

K1 01 213

12. Fit the coolant hoses. Fill the cooling

system.

13. Fill the air conditioning unit, if necessary..

14. Fit the earth lead to the battery terminal.

5

ǹ 0210
