1

LF45/55 series

Removal and installation

CAB HEATING

3-7

10. Fit the heater control in the radio panel. Fit

the garnish moulding around the instrument
panel.

11. Re-install all removed dashboard panels.

12. Top up the cooling system.

13. Fill the air conditioning unit, if necessary.

3

ǹ 0210

1

CAB HEATING

Removal and installation

LF45/55 series

3-8

3.3 REMOVAL AND INSTALLATION, HEATER CONTROL PANEL

Removing the heater control panel
1.

Remove instrument panel cover panel.

2.

Remove the control panel from the radio
panel by pushing the right and left clips out.

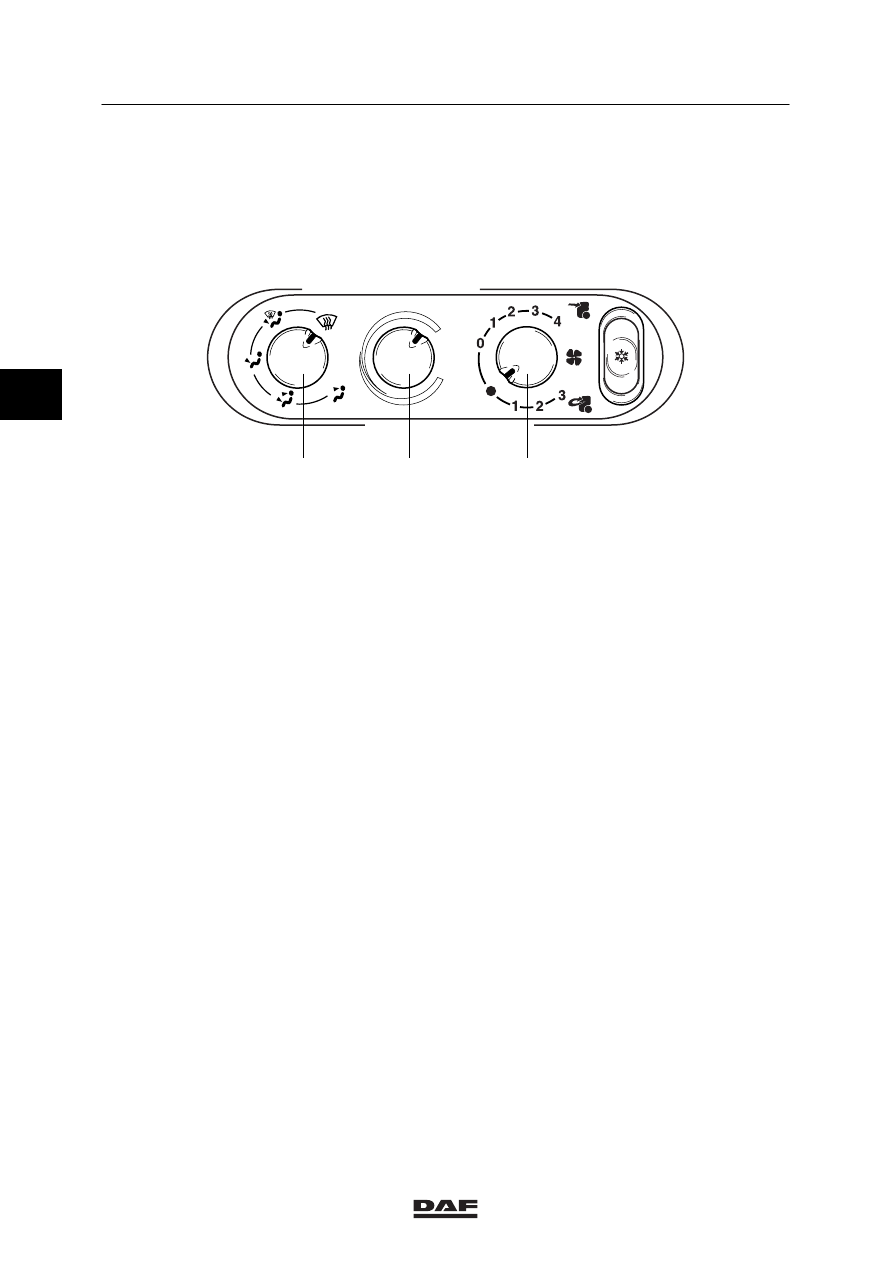

K1 01 211

1

2

3

3.

Put the selection knob (1) in the windscreen
demister position. Mark the position of the
cable. Remove the clip and take the cable
out of the control panel.

4.

Set the temperature selection knob (2) to
the hottest position. Mark the position of the
cable. Remove the clip and take the cable
out of the control panel.

5.

Set the heater motor selection knob (3) to
the ”stop”-position. Mark the position of the
cable. Remove the clip and take the cable
out of the control panel.

6.

If applicable, remove the connector from the
air conditioning button.

7.

Remove the control panel.

3

ǹ 0210

1

LF45/55 series

Removal and installation

CAB HEATING

3-9

Installing the heater control panel
1.

If applicable, fit the connector of the air
conditioning button.

2.

Fit the control cables and secure them with
the clips at the appropriate markings. Make
sure that the selection knobs are in the
correct position.

3.

Fit the control panel and push it into the
retainer.

4.

Fit the instrument panel cover panel and
secure it with the attachment bolts.

3

ǹ 0210

1

CAB HEATING

Removal and installation

LF45/55 series

3-10

3.4 REMOVAL AND INSTALLATION, HEATER MOTOR

Removing the heater motor
1.

Remove the fire extinguisher, if applicable.

2.

Remove the dashboard panel on the engine
tunnel.

3.

Remove the ashtray and the ashtray holder.
Take out the cigarette lighter connector and
remove the ashtray lighting.

4.

Remove the connectors from the heater
cover.

5.

Remove the cover attachment bolts and put
the cover aside.

K1 00 953

6.

Remove the connectors from the series
resistor.
If applicable, remove the connectors from
the air conditioning thermostat.

K1 00 954

7.

Remove the cover.

3
