LF45/55 series

Inspection and adjustment

INTERNAL CAB COMPONENTS

3-1

3. INSPECTION AND ADJUSTMENT

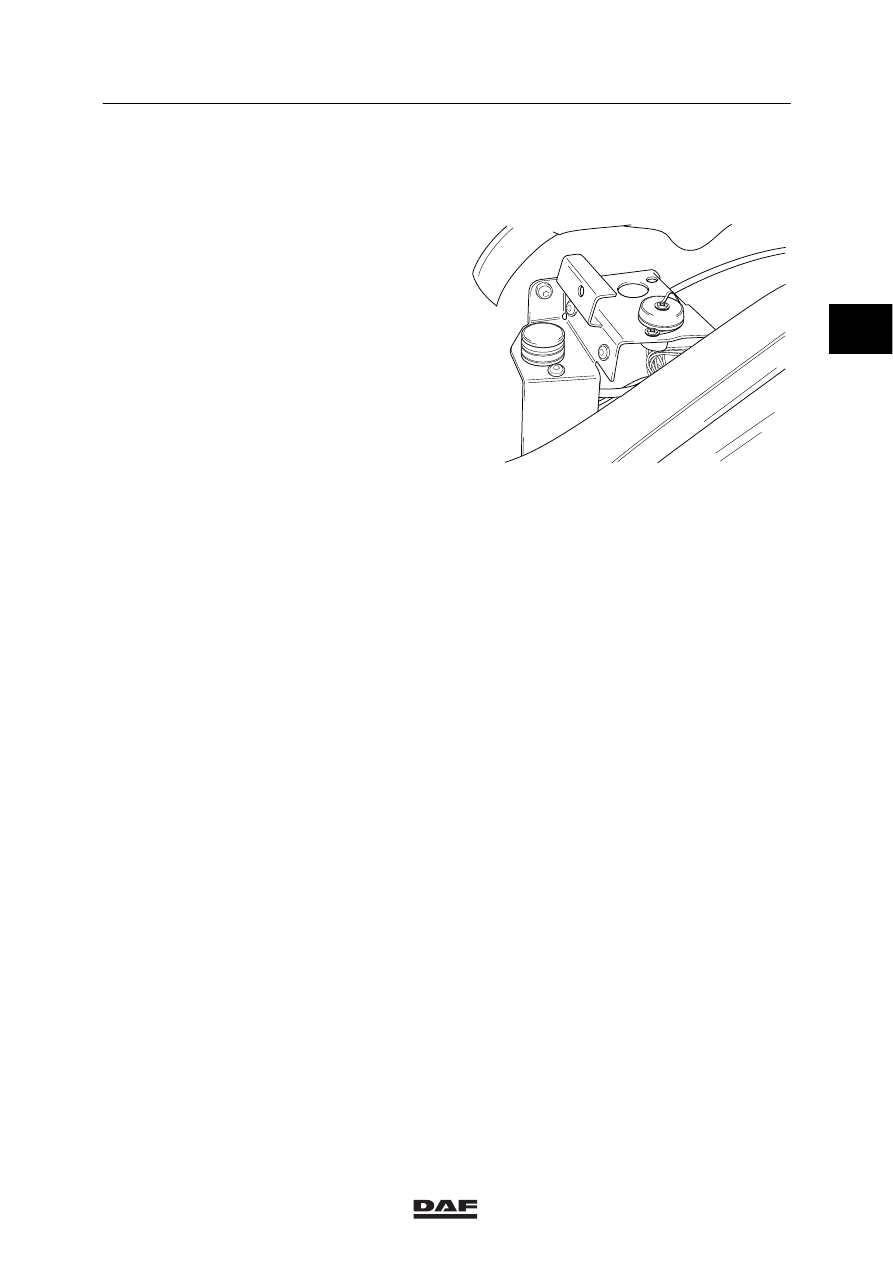

3.1 INSPECTION, STEERING COLUMN SETTING VALVE

1.

Check whether the angle of the steering
column can be adjusted, once the switch is
pressed in with the heel.

2.

Check that the adjustment mechanism is
securely locked again when the switch is
released.

3.

If this is not the case, check that no air pipe
is trapped. If not, replace the valve (switch).

K1 01 202

2

ǹ 0210

1

INTERNAL CAB COMPONENTS

Inspection and adjustment

LF45/55 series

3-2

2

ǹ 0210

1

LF45/55 series

Removal and installation

INTERNAL CAB COMPONENTS

4-1

4. REMOVAL AND INSTALLATION

4.1 REMOVAL AND INSTALLATION, SWITCHES

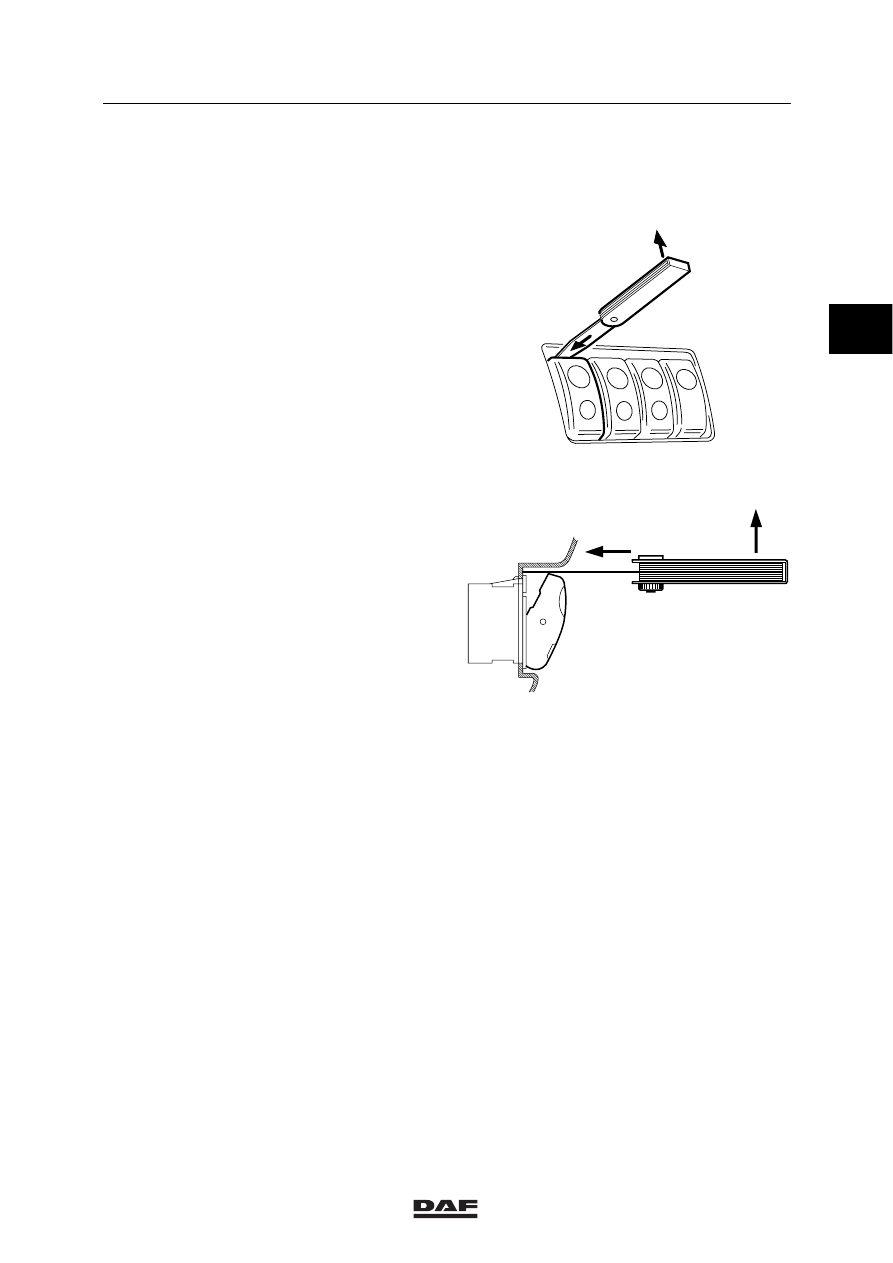

Removing switches
1.

Insert a feeler gauge of approx. 1 mm
straight between the switch and the panel at
the side of the finger-sized depression (A),
until it touches the inside of the panel.

2.

Remove the switch from its locked position
by carefully moving the feeler gauge in the
direction of the arrow (B).

3.

Carefully remove the switch from the panel.
In doing so, ensure that the connector lock
does not catch behind the panel, causing
the connector to fall behind the panel.

4.

If necessary, remove the switch from the
connector.

A

B

K1 01 186

Installing switches
1.

Fit the connector.

2.

Insert the switch into the opening in the
panel and press until you can feel it lock.

K100389

A

B

2

ǹ 0210

1

INTERNAL CAB COMPONENTS

Removal and installation

LF45/55 series

4-2

4.2 REMOVAL AND INSTALLATION, DASHBOARD PANELS

Note:
Dashboard panel removal and installation is
listed in the correct sequence. To allow each
following panel to be removed, the earlier
specified panels must be removed first.

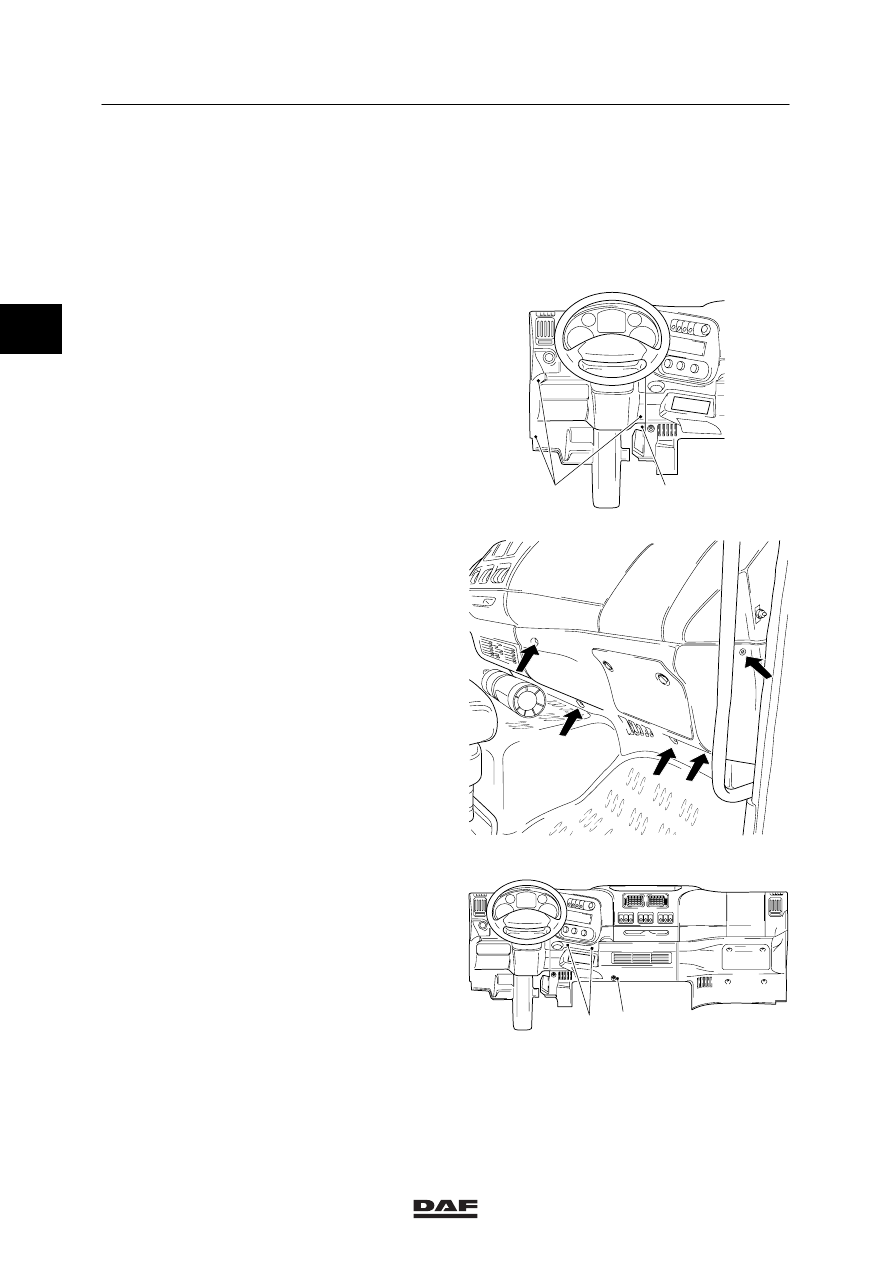

Removing steering column dashboard panel
1.

If necessary, remove the floor mat.

2.

Using the steering column setting, move the
steering wheel to its highest possible
position.

3.

Remove the attachment bolts (1) and panel
plug (2) and subsequently the steering
column dashboard panel.

K1 01 427

2

1

Removing the lower dashboard panel on
co-driver’s side
1.

Remove the attachment bolts from the
lower dashboard panel on co-driver’s side.
Remove the lower dashboard panel on
co-driver’s side

K1 01 428

Removing the engine tunnel dashboard
panel
1.

Remove the attachment bolts (1) and the
panel plugs (2). Remove the engine tunnel
cover panel.

2.

Loosen the 12V power supply connector at
the rear.

K1 01 429

2

1

2
