1

ACCESSORIES

Inspection and adjustment

2-2

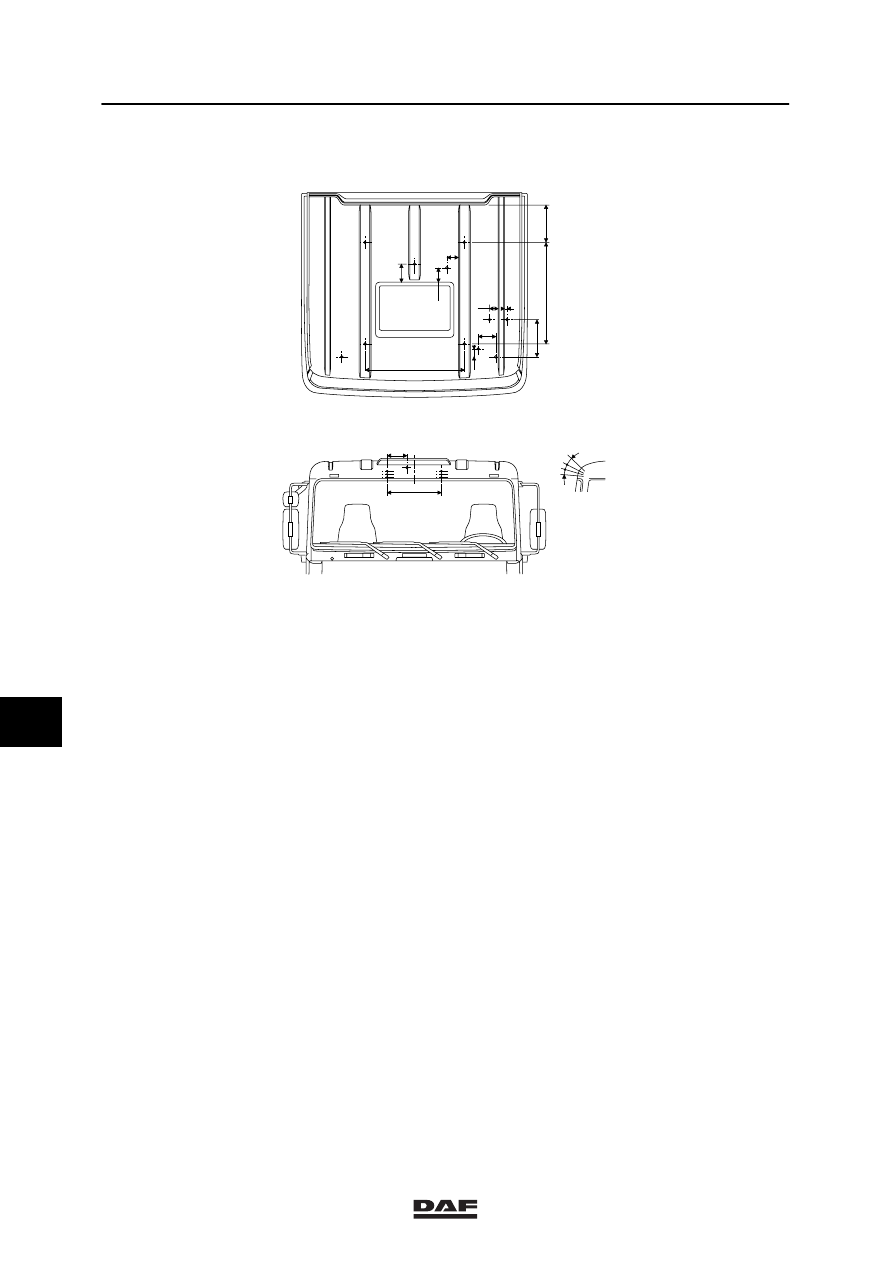

2.2 OVERVIEW DRAWING, ACCESSORY HOLES PATTERN

443

90

1120

430

100

30

195

140

160

200

1110

220

33

33

57

600

A

G

H

A

A

E

D

B F

C

C

A

K100474

XL CAB

Legend
A.

Roof spoiler

B.

Cable duct for rotating light

*

C.

Hose duct for air horn

*

D.

Cable duct for satellite aerial

E.

Mounting position for mobile phone aerial

F.

Radio aerial (standard)

G.

Cable duct for CB aerial

H.

Cable duct for roof spotlights

*

*

Reverse for RHD models

8

ᓻ 0209

1

Inspection and adjustment

ACCESSORIES

2-3

448

90

40

32,5

593

1120

430

105

100

140

160

200

1110

220

600

A

G

H

A

A

E

D

B F

C

C

A

K100475

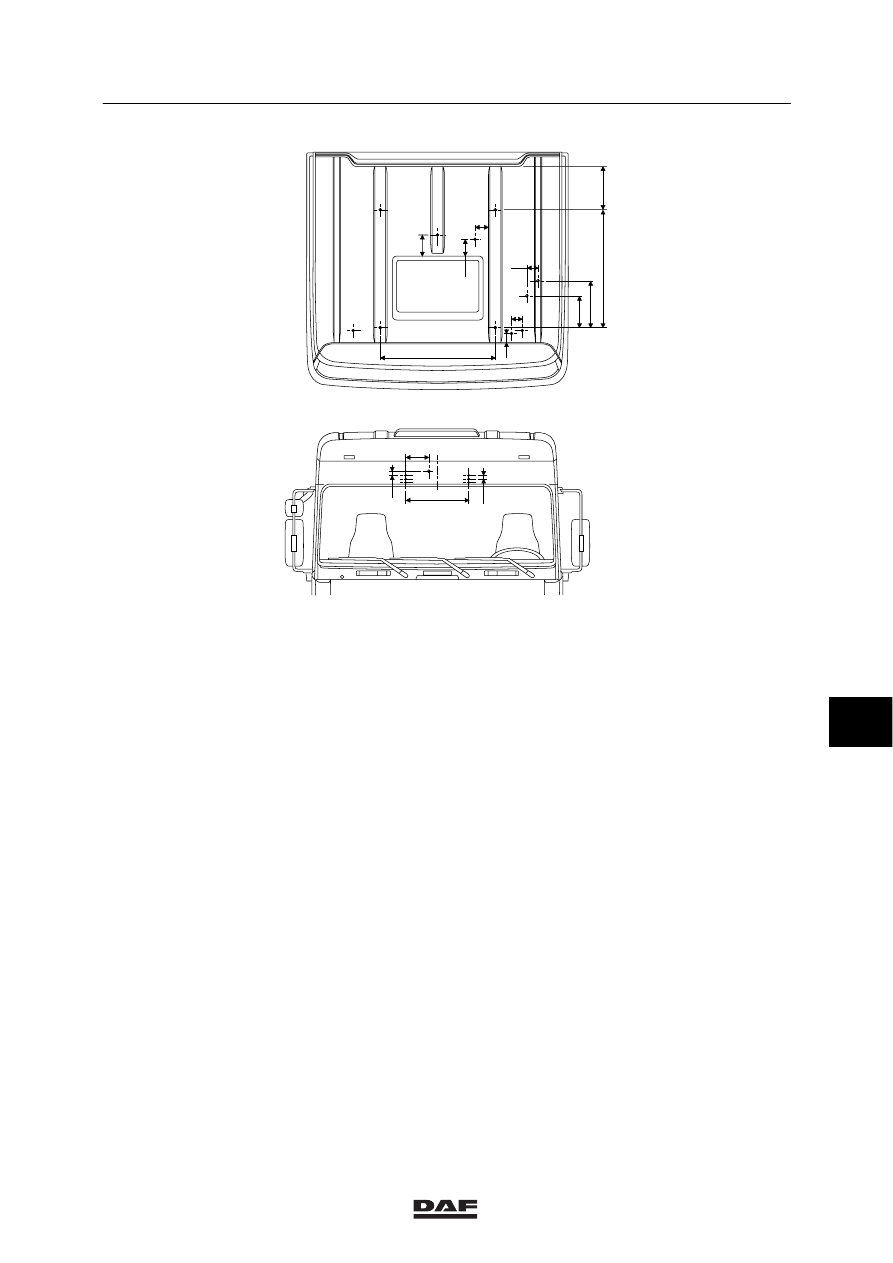

XH CAB

Legend
A.

Roof spoiler

B.

Cable duct for rotating light

*

C.

Hose duct for air horn

*

D.

Cable duct for satellite aerial

E.

Mounting position for mobile phone aerial

F.

Radio aerial (standard)

G.

Cable duct for CB aerial

H.

Cable duct for roof spotlights

*

*

Reverse for RHD models

8

ᓻ 0209

1

ACCESSORIES

Inspection and adjustment

2-4

8

ᓻ 0209

1

Removal and installation

ACCESSORIES

3-1

3. REMOVAL AND INSTALLATION

3.1 REMOVAL AND INSTALLATION, ROOF SPOILER

Removing roof spoiler (aerodynamic)
1.

Remove the attachment nuts from the cab
roof attachment frame.

2.

Take the complete roof spoiler from the cab
roof.

Installing roof spoiler (aerodynamic)
1.

Fit the complete roof spoiler with the lower
frame on the studs in the cab roof.

2.

Fit the attachment nuts of the lower frame
on the studs in the cab roof and tighten the
nuts to the specified tightening torque. See
“Technical data”.

Removing roof spoiler
1.

Remove the attachment nuts of the roof
spoiler and the roof spoiler extension.

2.

Take the complete roof spoiler with roof
spoiler extension from the cab roof.

Installing roof spoiler
1.

Fit the entire roof spoiler with roof spoiler
extension on the cab roof.

2.

Fit the attachment nuts of the roof spoiler
and roof spoiler extension and tighten the
nuts to the specified tightening torque. See
“Technical data”.
