1

SEATS

General

2-2

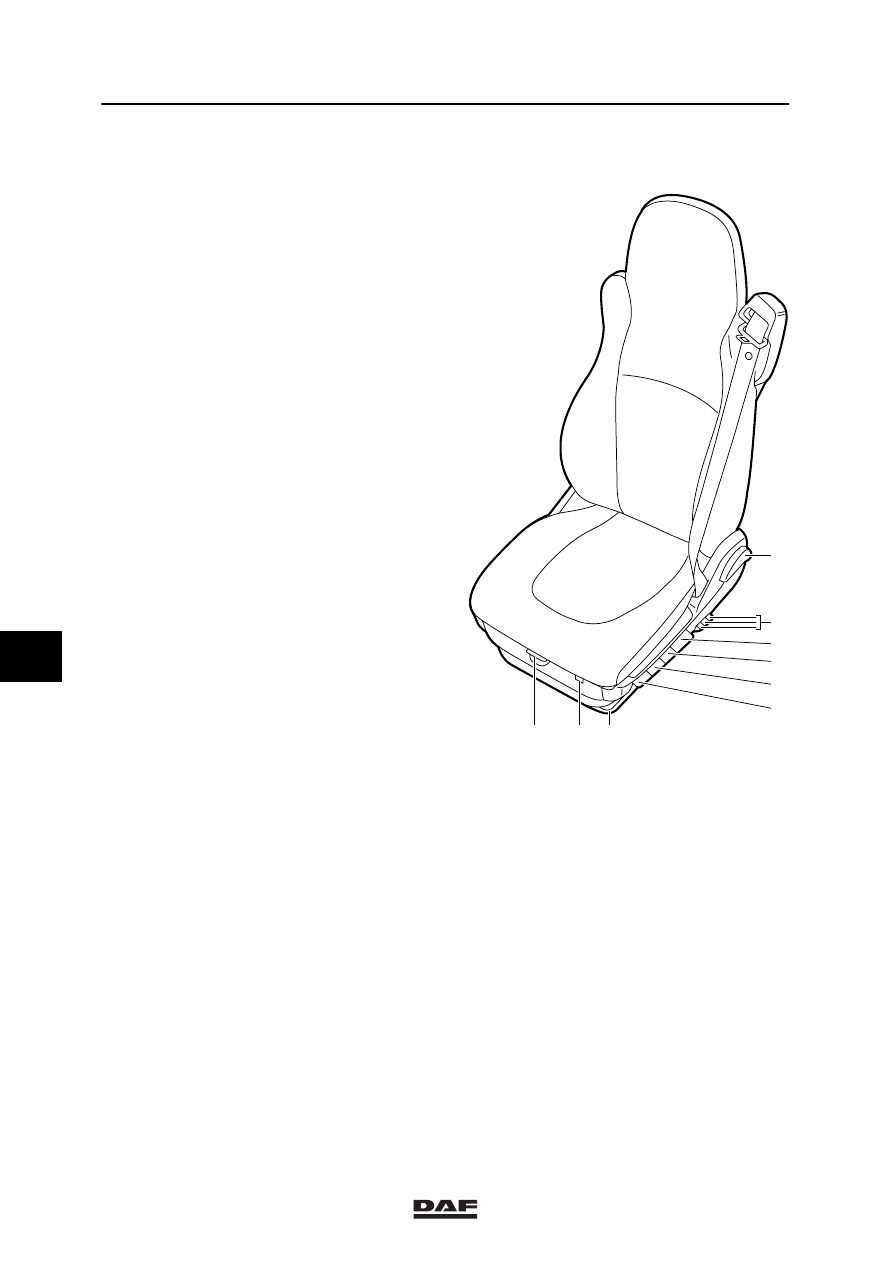

2.1 OPERATION

Legend
A.

Back rest adjuster

B.

Operating buttons of IPS system

C.

Height adjustment

D.

Seat tilting adjuster

E.

Vertical damping adjuster

F.

Rapid-lowering handle

G.

Seat position adjuster

H.

Seat heating

I.

Seat squab adjuster

K100350

A

B

C
D

E

F

I

H

G

7

ᓻ 0209

1

General

SEATS

2-3

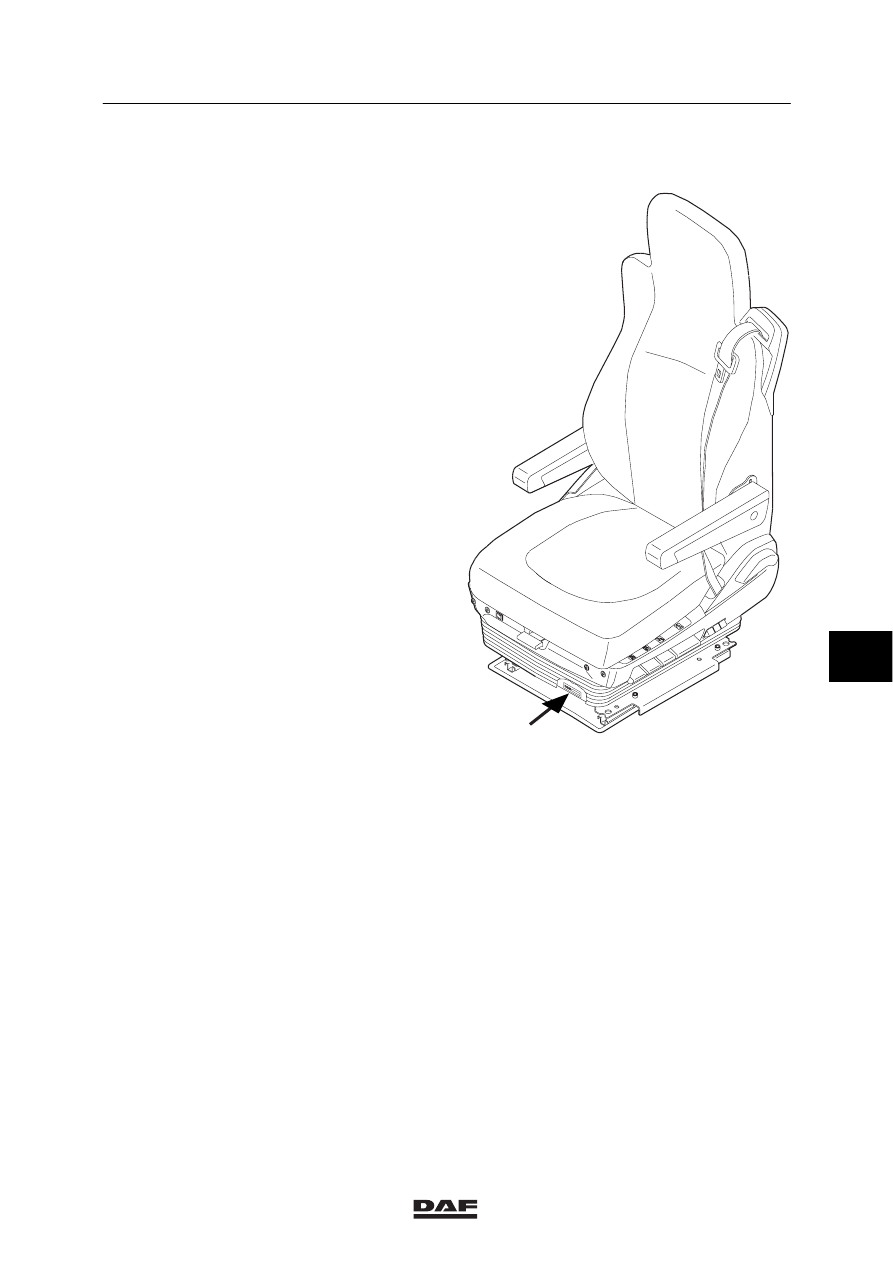

2.2 SERIAL/TYPE PLATE OF SEAT

The serial number (A) and the DAF part number
of the seat are stated on the type plate, located
at the front of the seat underneath the dust boot.
The DAF part number is also located on the
label at the side of the seat.

K100483

A

7

ᓻ 0209

1

SEATS

General

2-4

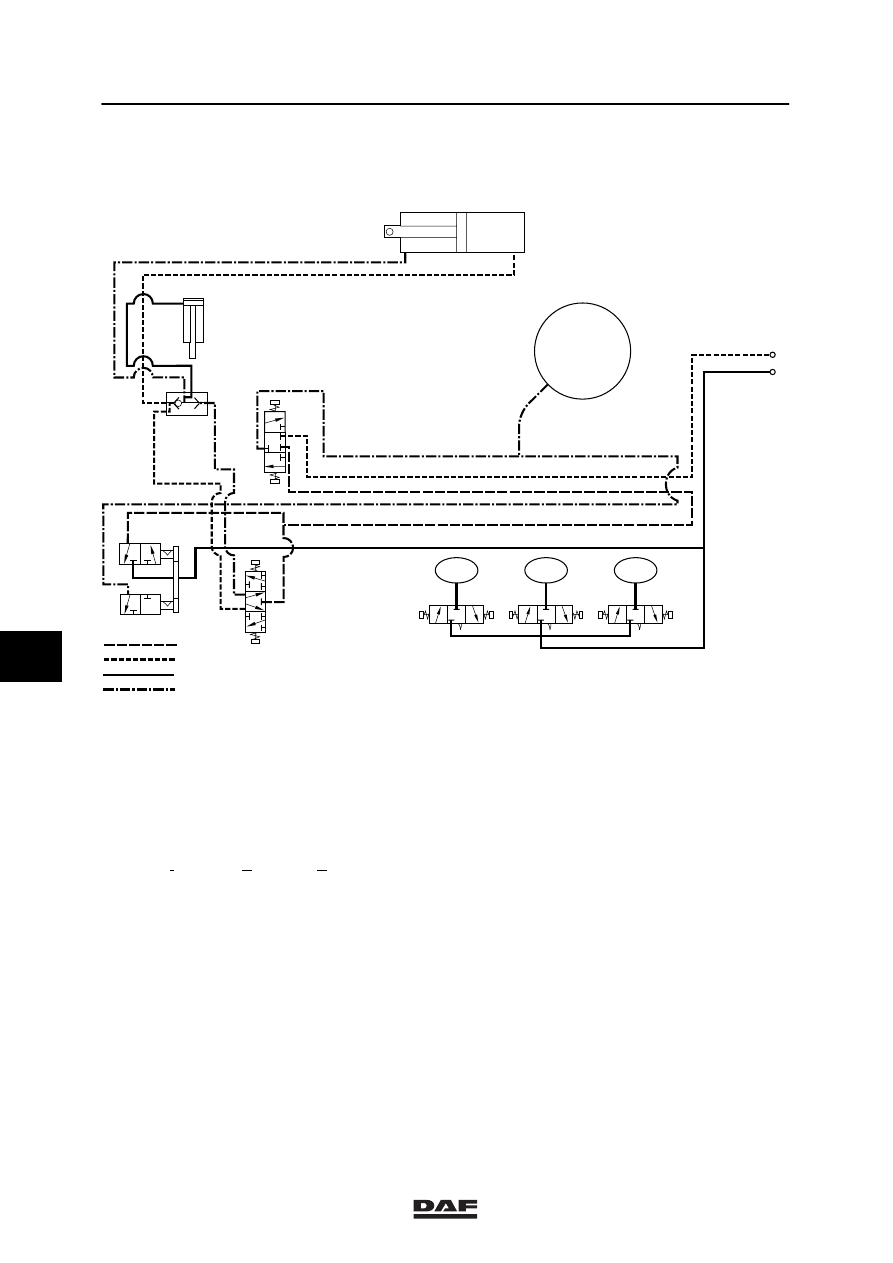

2.3 SYSTEM DESCRIPTION, AIR-SPRUNG SEAT

IPS

IPS

IPS

F

G

B

C

H

A

Rd
Gr
Bl
Br

D

E
P

25

13

16

18

27

26 28

17

14

12

5

4

8

7

6

3

E

19

9

10

11

1

2

K100482

Legend
A.

Rapid-lowering valve

B.

Control unit of the level control valve

C.

Switch valve

D.

Height control valve

E.

Level control valve

F.

Adjustment cylinder

G.

Air bellows

H.

IPS (Integrated Pneumatic System)

Rd

Red

Gr

Grey

Bl

Black

Br

Brown

7

ᓻ 0209

1

General

SEATS

2-5

Colours and functions of the pneumatic
system air pipes

Cab air pressure supply
black

Cab air supply to
-

quick-release air valve A1

-

IPS valve H25 (pneumatic
lumbar support valve)

Pressure reduction for quick-release valve
(top button)
red

from pressure reduction for
quick-release valve A2 to
-

control valve D10

-

height control valve E14

Pressurising/depressurising the air
suspension
brown

from height control valve E12 to
-

air suspension G18

Quick-release valve, bottom button
brown

from air suspension G18 to
-

pressure relief valve A19

Pressurising the air suspension during
use
grey

from height control valve E13 to
-

cab

Colours and functions of the height
control air pipes

Seat up
brown

from control valve D9 to
-

switch valve C5

-

switch valve C8

-

adjustment cylinder F16

Seat down
grey

from control valve D11 to
-

“or”-element (switch valve) C6

-

“or”-element (switch valve) C7

-

adjustment cylinder F17

Seat up/down
black

from “or”-element (switch valve)
C4 to
-

locking cylinder B3
