DAF 95XF. Manual - part 764

9

TECHNICAL DATA

Stabilisers, torque rods and leaf suspension

2-20

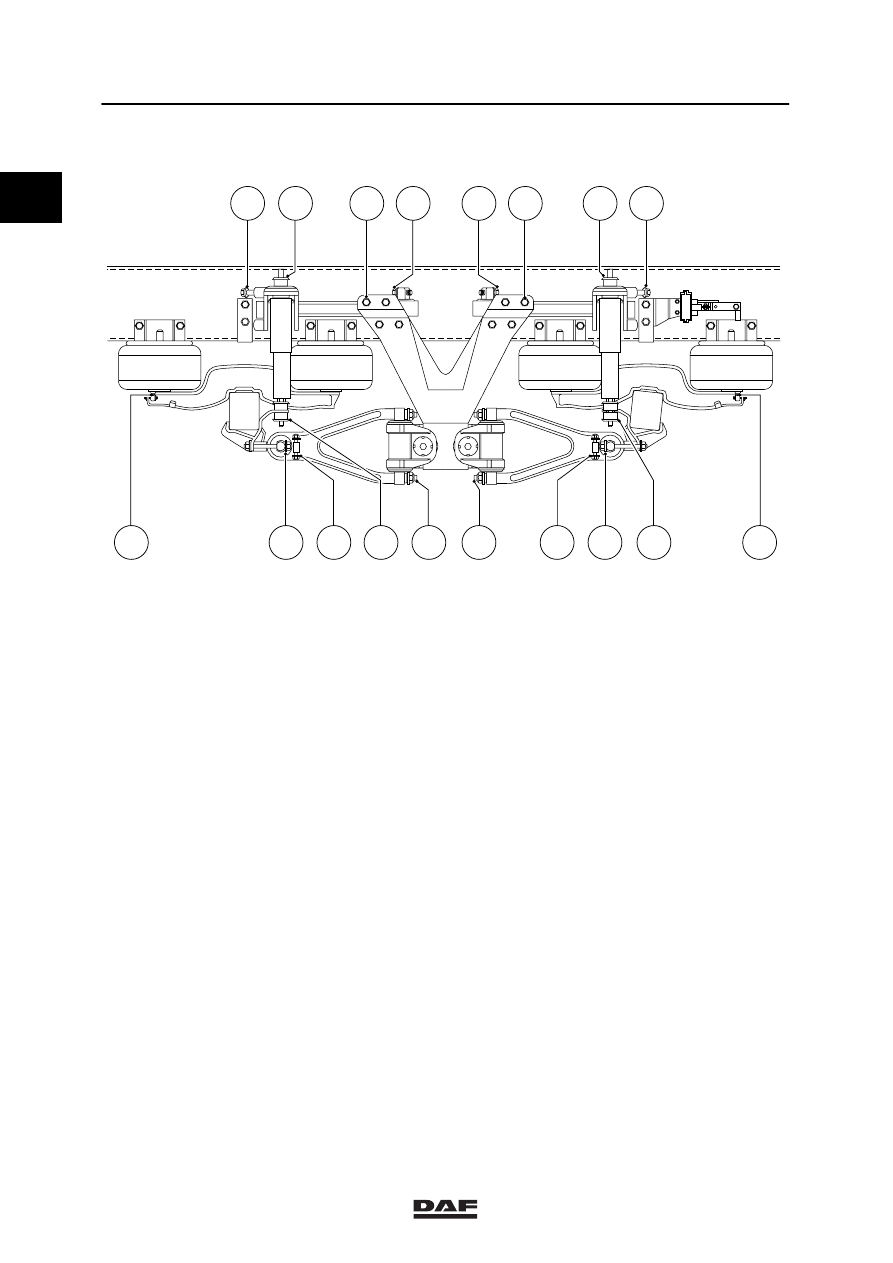

Tandem axle, air suspension, Meritor
tandem axle version

C9 00 404

A

B

D

E

F

B

B

G

C

A

A

C

B

A

F

E

D

G

A

Attachment bolt/nut M16 for torque rod,
property class 10.9

260

ᐔ 60 Nm

B

Tighten the shock absorber attachment
nut until the rubber bush has the same
diameter as the steel ring.

C

Attachment bolt/nut M22 for yoke,
property class 10.9

750 Nm

D

Attachment bolt 1/2

″ UNC for air

bellows

34

ᐔ 7 Nm

E

Attachment bolt/nut M16 for torque rod,
property class 10.9

260

ᐔ 60 Nm

F

Attachment bolt/nut M10 for torque rod,
property class 10.9

60

ᐔ 4 Nm

G

Attachment nut M20 for torque rod,
property class 10.9

520

ᐔ 40 Nm

0

ǹ 200316

0

9

Rear axle alignment

TECHNICAL DATA

3-1

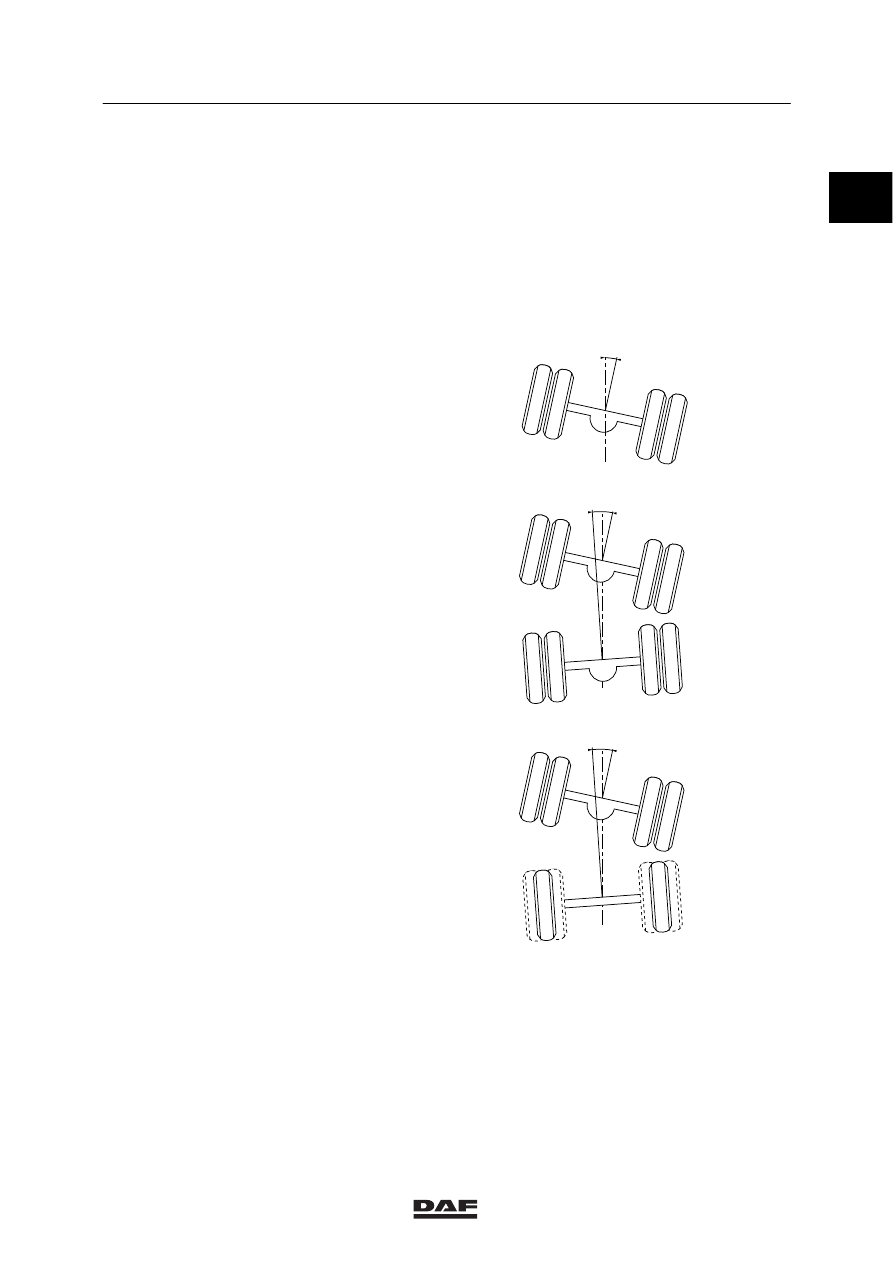

3. REAR AXLE ALIGNMENT

3.1 GENERAL

Rear axle misalignment standard
The angle made by the driven rear axle in
relation to the vehicle centreline is calculated
from the angles made by both wheels on this
axle in relation to the vehicle centreline. See
“Rear axle alignment”.

Driven axle in relation to the vehicle centreline:
-

max. 4 mm/m (angle A in illustration)
This value also applies to the individual
tandem axles and the driven axle of the
trailing axle suspension.

C9 00 123

A

Non-parallelism of the rear tandem axle in
relation to the front tandem axle:
-

max. 2 mm/m (angle B in illustration)

C9 00 124

B

Non-parallelism of the trailing axle in relation to
the driven axle:
-

max. 2 mm/m (angle C in illustration)

C9 00 235

C

ǹ 200316

9

TECHNICAL DATA

Rear axle alignment

3-2

0

ǹ 200316

9

Contents

DIAGNOSTICS

1

CONTENTS

Page

Date

1.

SHOCK ABSORBERS

1-1

200316

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . .

1.1

Fault-finding table

1-1

200316

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . .

2.

LEAF SUSPENSION

2-1

200316

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . .

2.1

Fault-finding table

2-1

200316

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . .

3.

REAR AXLE ALIGNMENT

3-1

200316

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . .

3.1

Fault-finding table

3-1

200316

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . .

1

ǹ 200316
