Stabilisers, torque rods and leaf suspension

TECHNICAL DATA

2-1

2. STABILISERS, TORQUE RODS AND LEAF SUSPENSION

2.1 GENERAL

Minimum dimensions of wearing plates
If one of the dimensions of the wearing plates,
on which the spring assembly rests, is smaller
than indicated by the dotted line in the opposite
drawing, the wearing plates must be replaced.

Alignment plate/tandem axle spring
clearance
If applicable, the clearance between the
alignment plate and the tandem axle spring is:
1.5 - 2.5 mm.

Overview of oversized wear rings
In order to correct the clearance which can arise
in the front-axle suspension between the side of
the leaf spring and the spring bracket, the
following oversized wear rings can be ordered:

DAF part number

Wear ring
thickness

1314278

3.5 mm

1314279

4.0 mm

1314280

4.5 mm

1314281

5.0 mm

1314282

5.5 mm

3

15

W9 00 013

2.2 TIGHTENING TORQUES

The tightening torques stated in this paragraph
are different from the standard tightening
torques stated in the overview of the standard
tightening torques. The other threaded
connections which are not stated must therefore
be tightened to the tightening torque stated in
the overview of standard tightening torques.

When attachment bolts and nuts are to be
replaced, it is important that these bolts and
nuts are of exactly the same length and property
class as the ones removed - unless stated
otherwise.

ǹ 200316

9

TECHNICAL DATA

Stabilisers, torque rods and leaf suspension

2-2

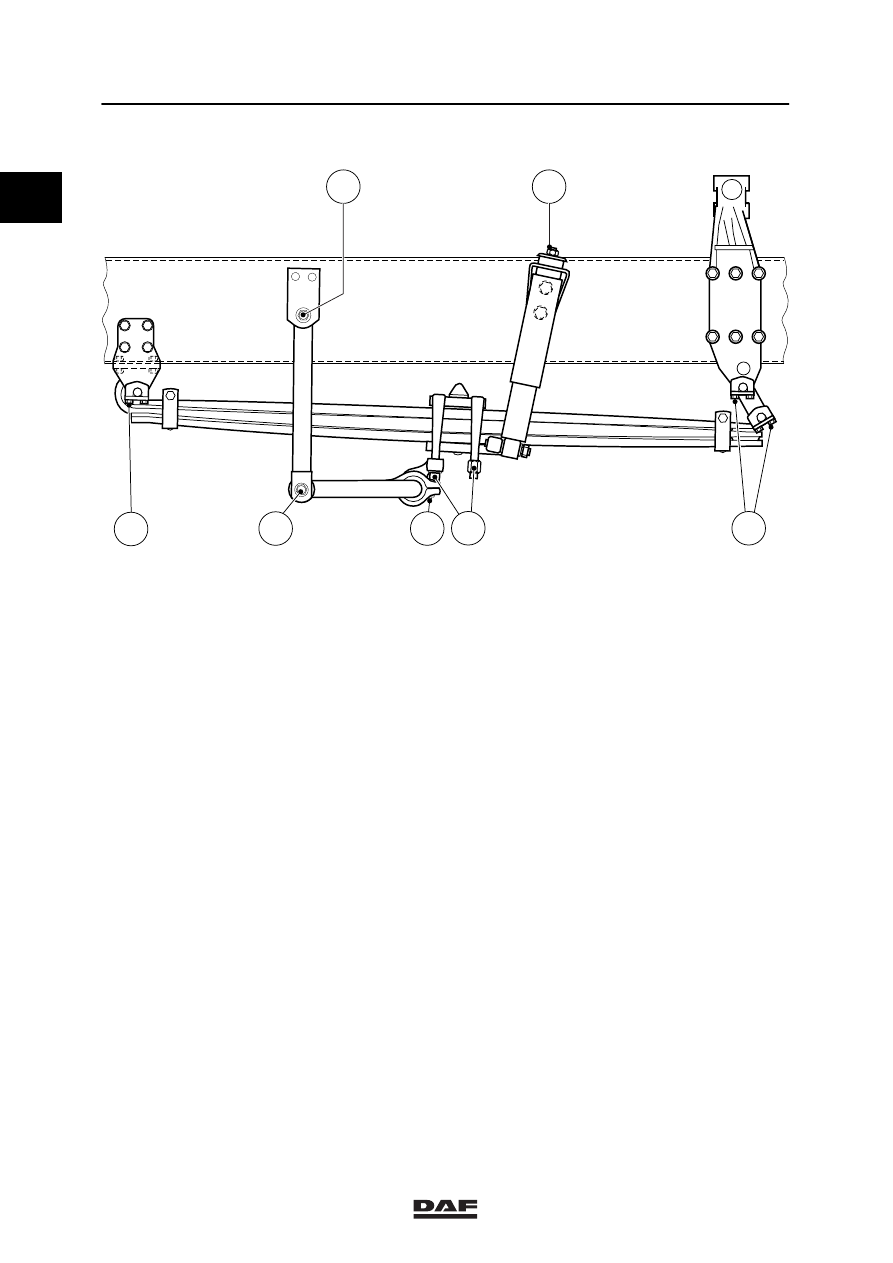

Front axle, leaf suspension

A

C9 00 468

B

C

D

C

E

A

A

Attachment bolt/nut M16 for
stabiliser/shackle, property class
10.9/10

260

ᐔ 20 Nm

B

Self-locking nut M16 for shock absorber

65 Nm

C

Spring locking plate attachment bolt
-

if M10, property class 8.8/8

46

ᐔ 4 Nm

-

if M10, property class 10.9/10

60

ᐔ 4 Nm

D

U-bolt nut
-

if yellow high hexagonal nut M22
with yellow washer

480

ᐔ 40 Nm

(1)

-

if flange nut M22

700

ᐔ 50 Nm

(2)

E

Attachment bolt/nut M12 for silentbloc
bracket, property class 10.9/10

110

ᐔ 8 Nm

Notes:
1.

The high hexagonal nut can be recognised
by its height being 1.5 times the thread
diameter. Evenly tighten the two U-bolt
nuts alternately.

2.

Evenly tighten the two U-bolt nuts
alternately.

ǹ 200316

0

0

9

Stabilisers, torque rods and leaf suspension

TECHNICAL DATA

2-3

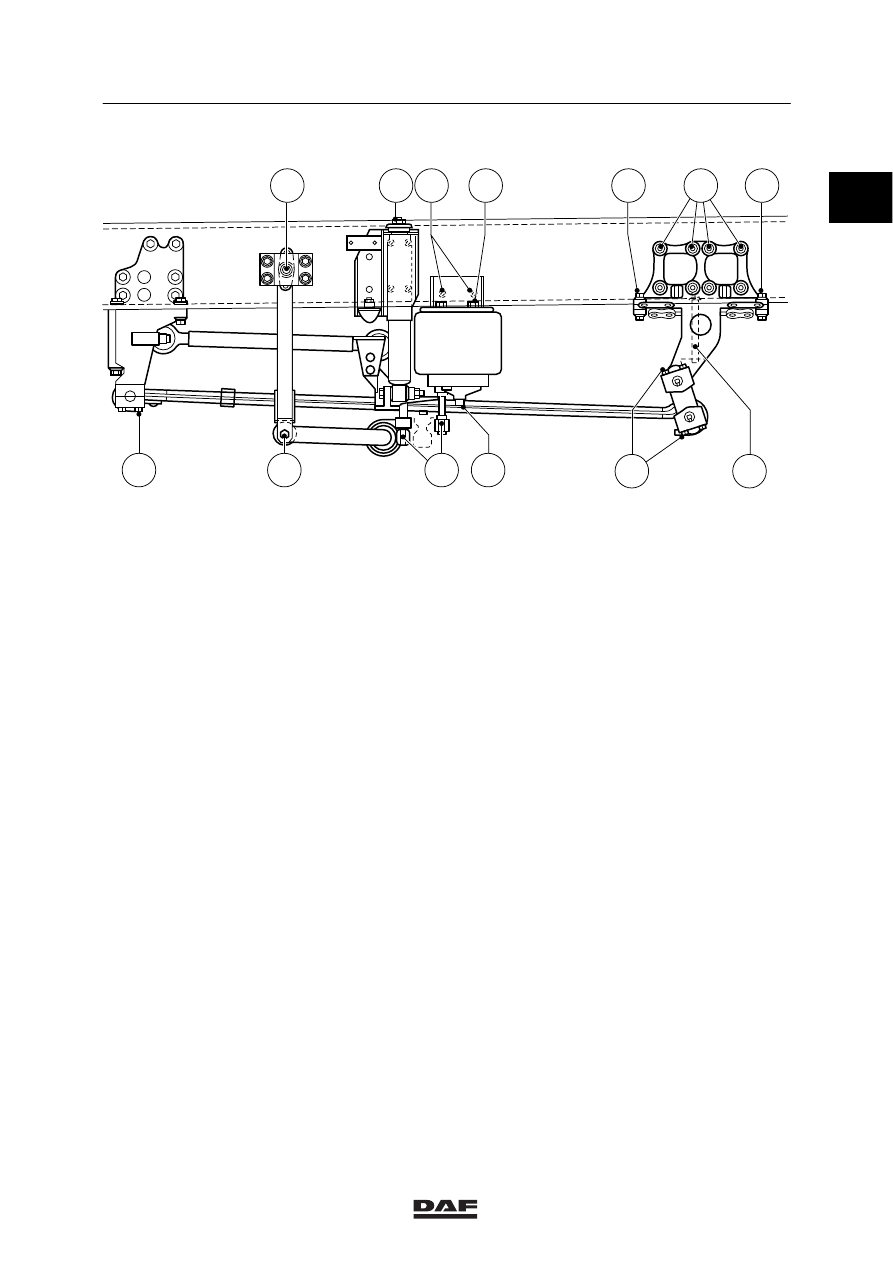

Front axle, air suspension

C9 00 415

A

B C

E

E

E

G

H

I

A

G

D

F

A

Attachment bolt/nut M16 for
stabiliser/shackle, property class
10.9/10

260

ᐔ 20 Nm

B

Self-locking nut M16 for shock absorber

65 Nm

C

Attachment bolt/nut M12 for air bellows
bracket, property class 10.9/10

110

ᐔ 8 Nm

D

Attachment nut M10 for air bellows,
property class 8.8 or 10

46 Nm

(1)

E

Attachment bolt/nut M16 for spring
bracket, property class 10.9/10

260

ᐔ 20 Nm

F

Attachment bolt/nut M14 for spring
bracket, property class 10.9/10

170

ᐔ 15 Nm

G

Spring locking plate attachment bolt

60

ᐔ 4 Nm

-

if M10, property class 8.8/8

46

ᐔ 4 Nm

-

if M10, property class 10.9/10

60

ᐔ 4 Nm

H

Attachment bolt M16 for air bellows,
property class 8.8 or 10.9

195 Nm

(1)

I

U-bolt nut
-

if black high hexagonal nut M22 with
yellow washer

555

ᐔ 45 Nm

(2)

-

if flange nut M22

700

ᐔ 50 Nm

(3)

-

if yellow zinc-plated hexagonal nut
M22, property class 10 with black
washer

530

ᐔ 40 Nm
