DAF 95XF. Manual - part 597

8

TANDEM REAR AXLE 1355 T

Removal and installation

3-22

Note:
Make sure that you fit the correct gasket to
the corresponding mating surface when
installing the locking cylinder and cover.

7.

Make sure that you fit the air connection in
the correct position. The lip of the air
connection should point towards the top of
the differential in the direction of the input
shaft.

8.

Install the locking cylinder, including the
cover and the two gaskets, onto the
differential housing. Subsequently tighten
the attachment bolts to the specified
tightening torque, see main group
“Technical data”.

9.

Fit the special tool (DAF no. 0694836) so
that the differential lock is blocked.

10. Install the differential.

11. Fit the air connection to the differential lock.

12. Remove the special tool.

13. Install the switch with washer and electrical

connection.

ǹ 0001

4

8

Draining and filling

TANDEM REAR AXLE 1355 T

4-1

4. DRAINING AND FILLING

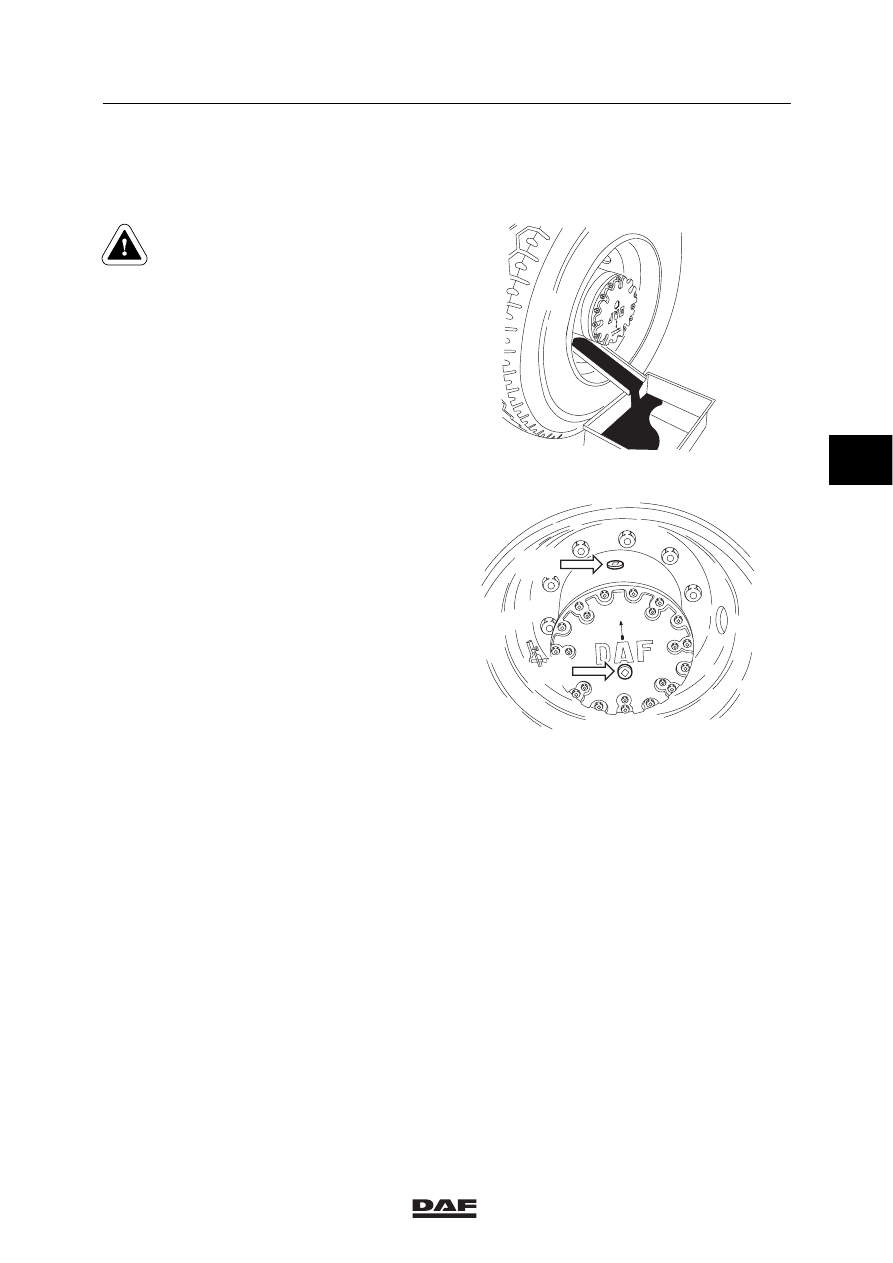

4.1 DRAINING AND FILLING, HUB

To prevent skin injury, avoid
unnecessary contact with the
drained oil.

Draining the hub
1.

Position the vehicle on a level surface.

2.

Position the wheels so that the drain/filler
plug (A) is at the underside.

3.

Remove the drain/filler plug A and drain the
oil.

Filling the hub
1.

Position the vehicle on a level surface.

2.

Position the wheels so that the drain/filler
plug A is at the top side.

3.

Fill the hub with the specified quantity of oil.

4.

Fit the plug.
In the case of a Torx plug, use a special
Torx wrench (DAF no. 1329422) and the
specified tightening torque to fit the plug.
See main group “Technical data”.

5.

Check the oil level after approximately
5 minutes. See chapter “Inspection and
adjustment”.

M8037

M8036

AF

TA

PP

EN

VULLEN

A

B

ǹ 0001

4

8

TANDEM REAR AXLE 1355 T

Draining and filling

4-2

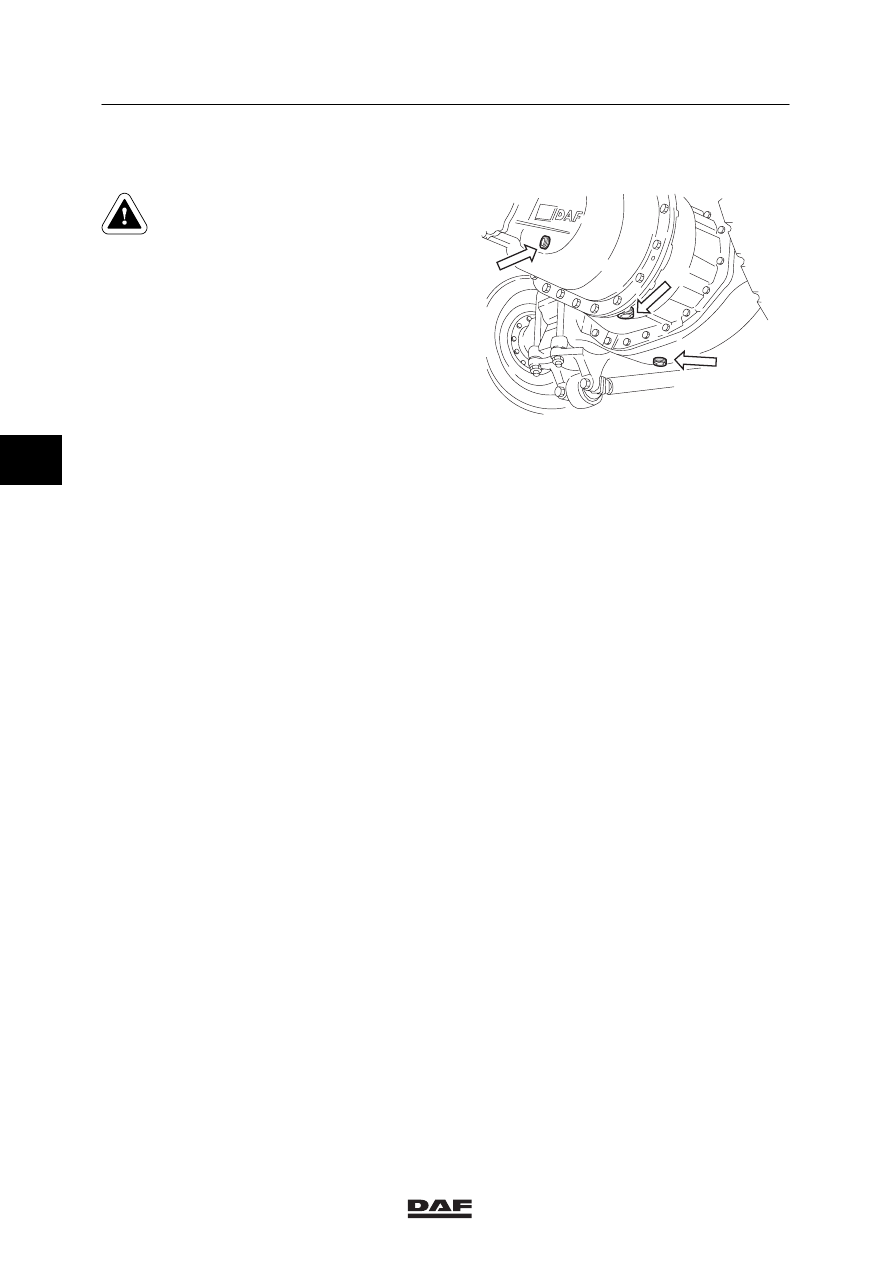

4.2 DRAINING AND FILLING, DIFFERENTIAL

To prevent skin injury, avoid
unnecessary contact with the
drained oil.

Draining the differential, first axle
1.

Position the vehicle on a level surface.

2.

Remove the drain plugs (B) and drain the
oil.

3.

Fit the plugs.
In the case of a Torx plug, use a special
Torx wrench (DAF no. 1329422) and the
specified tightening torque to fit the plug.
See main group “Technical data”.

Filling the differential, first axle
1.

Position the vehicle on a level surface.

2.

Remove the oil-level plug/filler plug A and
fill the differential with the specified quantity
of oil.

3.

Check the oil level after approximately
5 minutes. See chapter “Inspection and
adjustment”.

4.

Fit the plug.
In the case of a Torx plug, use a special
Torx wrench (DAF no. 1329422) and the
specified tightening torque to fit the plug.
See main group “Technical data”.

B

B

A

M8049

4

ǹ 0001

8

Draining and filling

TANDEM REAR AXLE 1355 T

4-3

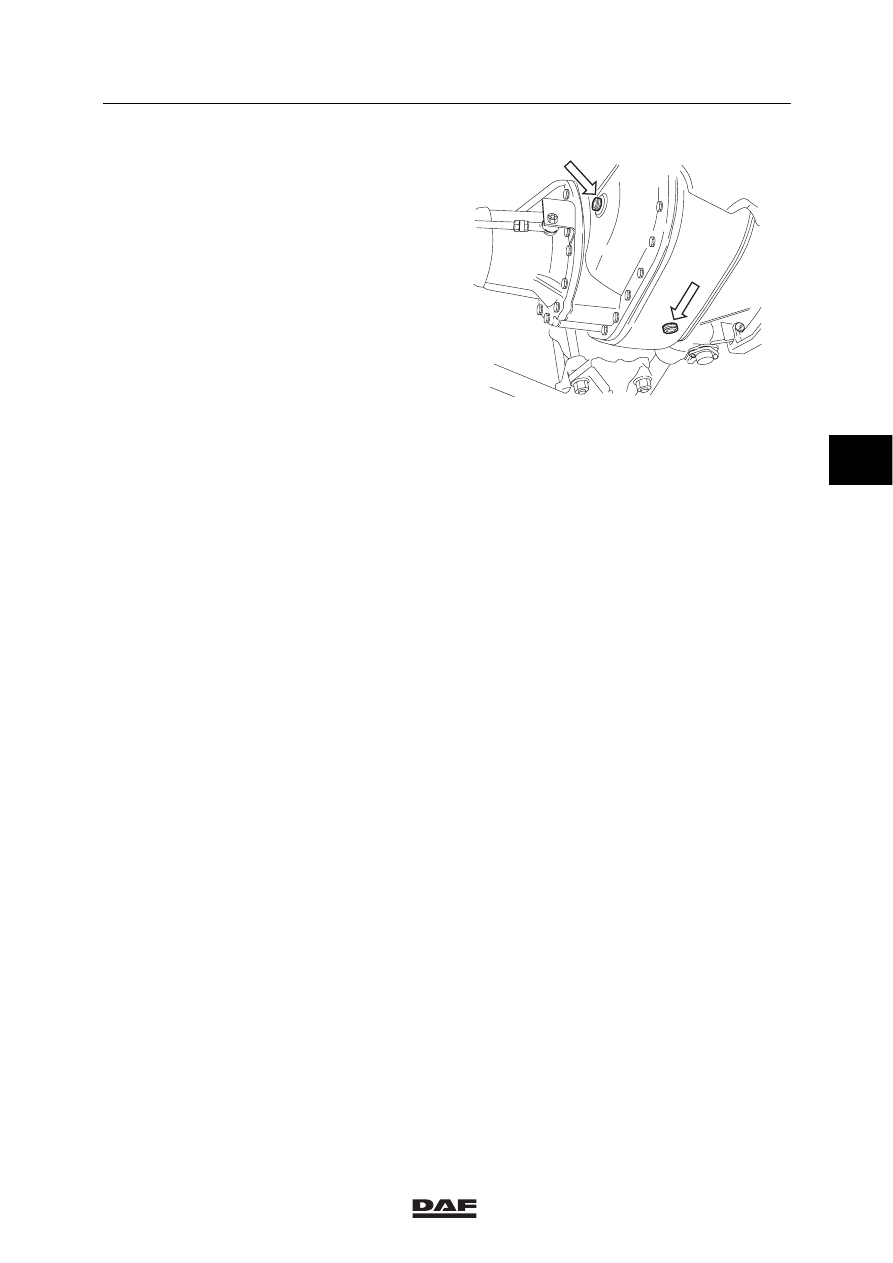

Draining the differential, second axle
1.

Position the vehicle on a level surface.

2.

Remove drain plug (B) and drain the oil.

3.

Fit the plug.
In the case of a Torx plug, use a special
Torx wrench (DAF no. 1329422) and the
specified tightening torque to fit the plug.
See main group “Technical data”.

Filling the differential, second axle
1.

Position the vehicle on a level surface.

2.

Remove the oil-level plug/filler plug A and
fill the differential with the specified quantity
of oil.

3.

Check the oil level after approximately
5 minutes. See chapter “Inspection and
adjustment”.

4.

Fit the plug.
In the case of a Torx plug, use a special
Torx wrench (DAF no. 1329422) and the
specified tightening torque to fit the plug.
See main group “Technical data”.

B

A

M8050
