EXPLANATORY NOTES ON THE MAINTENANCE ACTIVITIES

Draining and filling

5-14

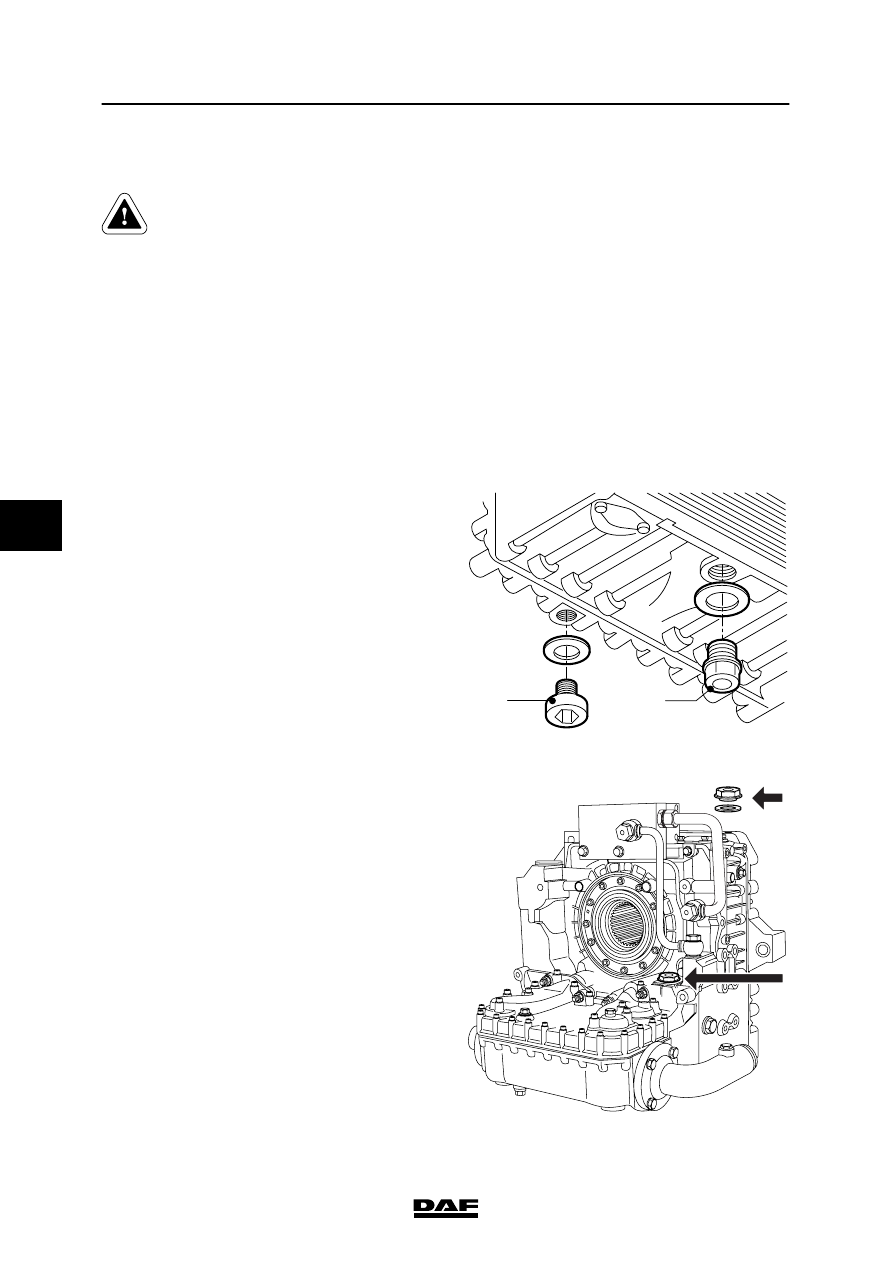

5.7 DRAINING AND FILLING, RETARDER

To prevent skin injury, avoid
unnecessary contact with the
drained oil.

VOITH 133-2

Draining the retarder
1.

Drain off the oil when the retarder is at
operating temperature.

2.

Position the vehicle on a level surface.

3.

Pressurise the air brake system (cut--out
pressure of pressure regulator).

4.

Fully activate the retarder and switch off
after 5 seconds.
Repeat this operation twice.

5.

Remove the retarder oil drain plug (3) and
drain off the oil.

6.

Remove the butterfly valve drain plug (4)
and drain the leak--off oil.

7.

Fit the drain plugs (3) and (4) with new
sealing rings and tighten them to the
specified tightening torque. See ”Technical
data”.

4

3

V300102

Filling the retarder
1.

Fill the retarder with the prescribed amount
of oil, either through the dipstick bore hole
(1) or through the filler plug (2).
If you use the filler plug (2), top up the oil
slowly to prevent leaks via the vent opening.

2.

Then tighten the filler plug, with new sealing
ring in place, to the specified torque. See
”Technical data”.

3.

Then check the oil level. See ”Inspection
and adjustment”.

2

1

V300191

5

 200424

Draining and filling

EXPLANATORY NOTES ON THE MAINTENANCE ACTIVITIES

5-15

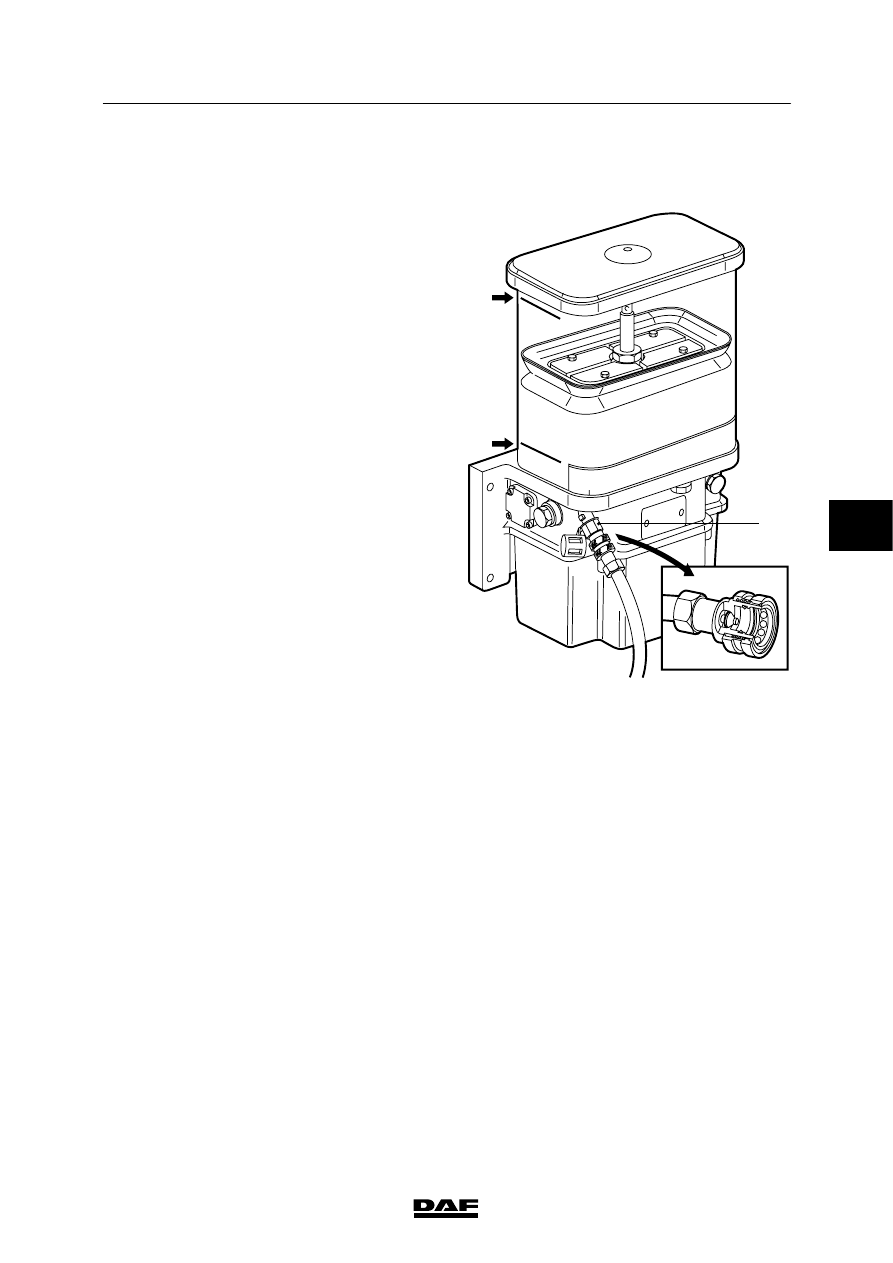

5.8 FILLING THE GREASE SUPPLY OF THE AUTOMATIC LUBRICATION

SYSTEM

1.

Remove the dust cover from the filler
coupling (1).

2.

Connect the filler line to the filler coupling.
Ensure that the filler line is completely filled
with grease so that no air bubbles can get
into the system.

3.

Fill the reservoir to the specified maximum
level.

Note:
When filling the reservoir, the air above the
follower piston will escape.
This air will flow downward through an
opening in the piston tube and escape from
the pump through the right--angled coupling.
A small amount of grease will usually
escape from this coupling during bleeding.

4.

Connect the filler line to the filler coupling.

W 9 07 004

1

5

 200424

EXPLANATORY NOTES ON THE MAINTENANCE ACTIVITIES

Draining and filling

5-16

5

 200424

Cleaning

EXPLANATORY NOTES ON THE MAINTENANCE ACTIVITIES

6-1

6. CLEANING

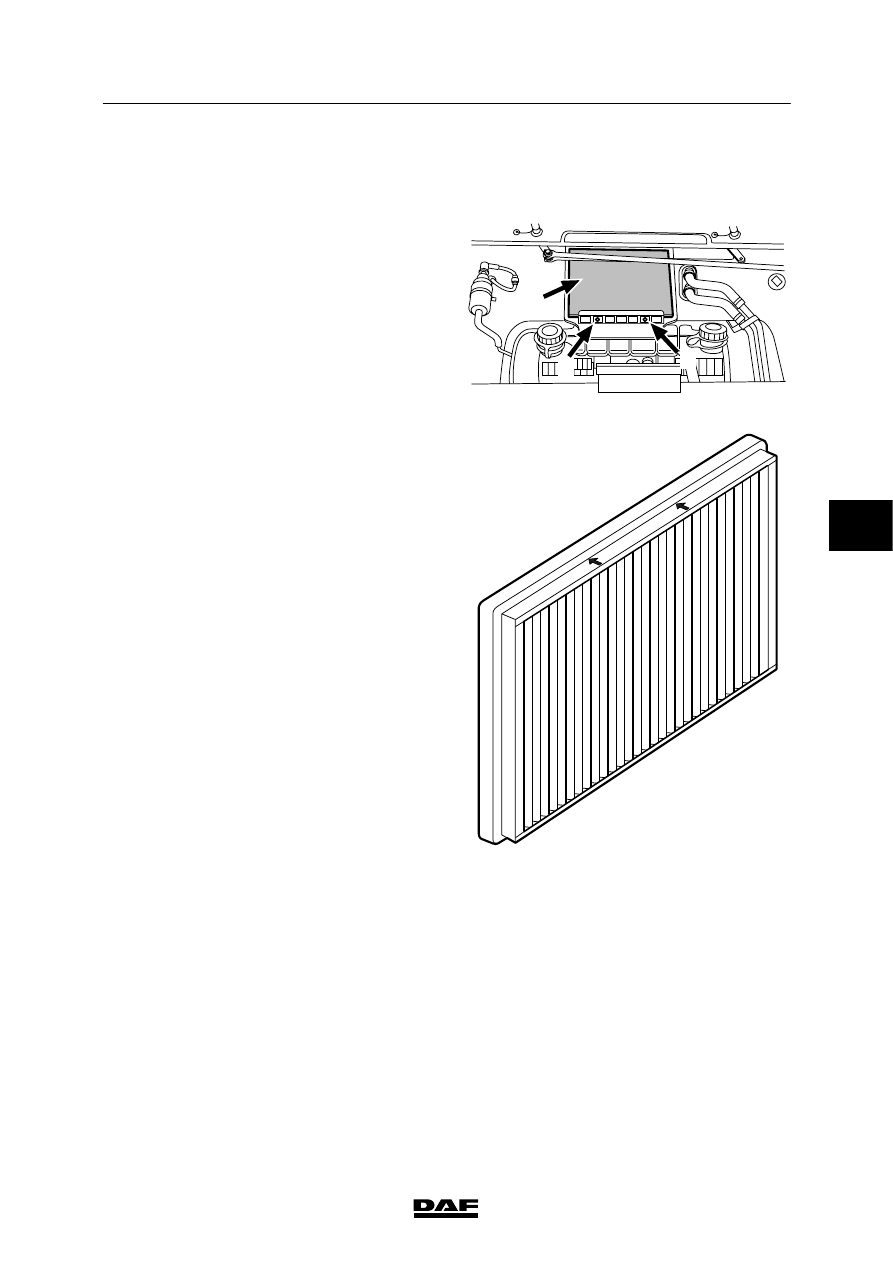

6.1 CLEANING THE INTERIOR FILTER ELEMENT

1.

Remove the filter (2), see chapter “Removal
and installation”.

2.

The filter can be cleaned by tapping off the
dirt which has accumulated at the front off
the filter surface.
In case of excessive fouling or damage, the
filter should be replaced.

2

1

1

K100355

K100386

5

 200424
