5

Electrical installation

ELECTRICAL INSTALLATION

2-5

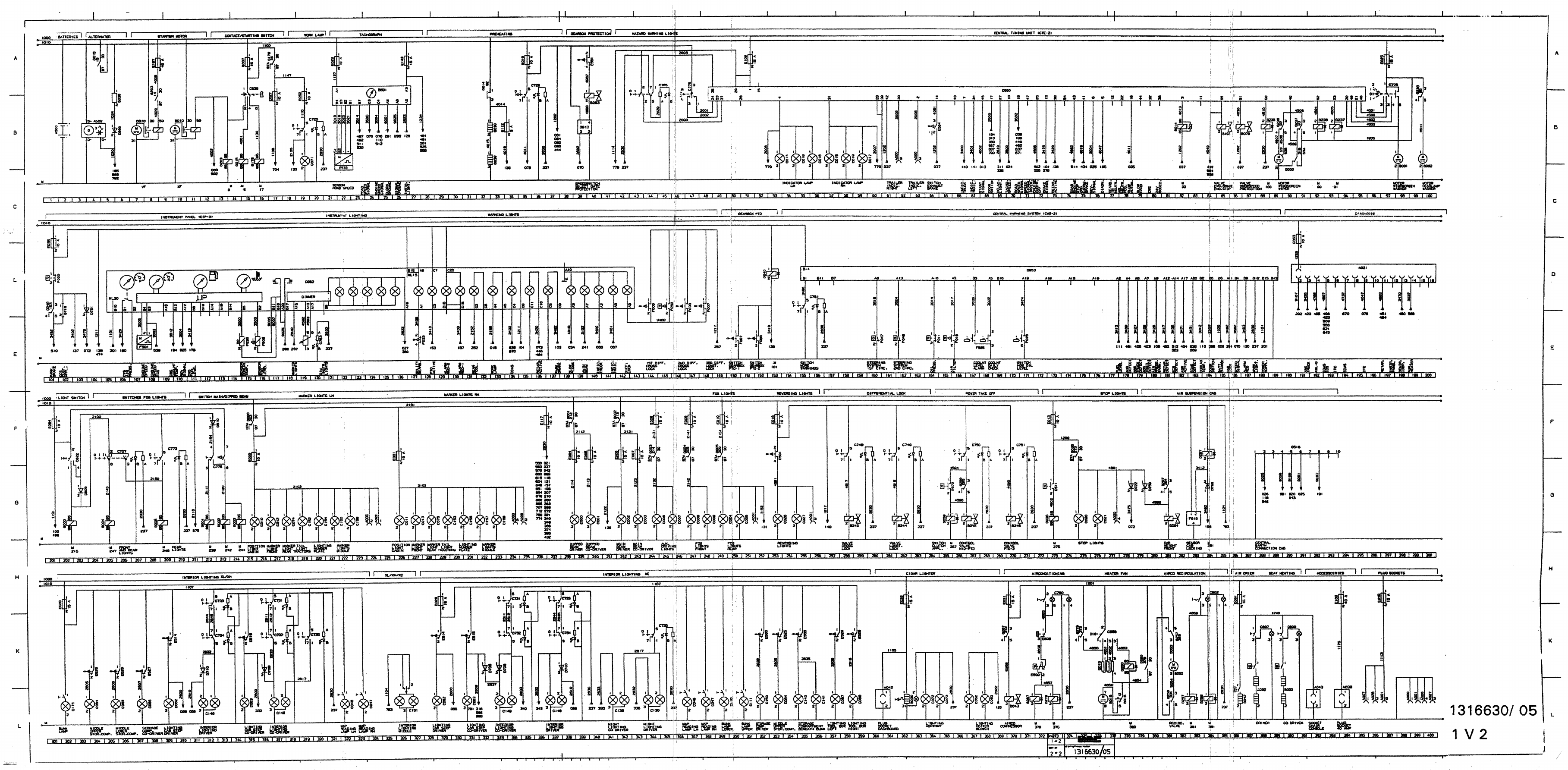

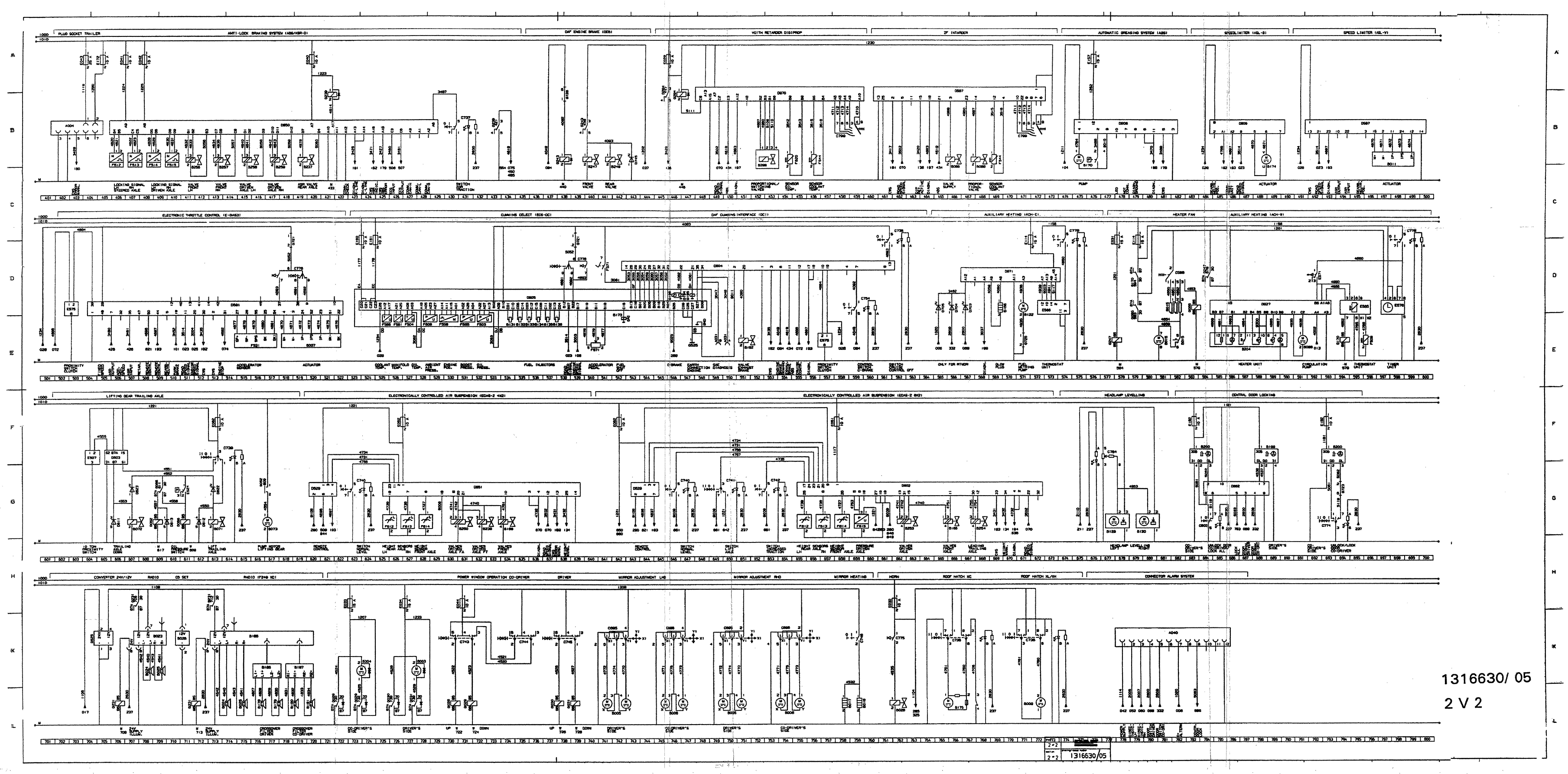

2.2 OVERVIEW OF BASIC CODE NUMBERS IN CIRCUIT DIAGRAM 1316630/ 05

Column 1:

Basic code number

Column 2:

Designation

Column 3:

Number on search bar of circuit
diagram 1316630/ 05

Column 1

Column 2

Column 3

A000

Trailer socket (7-pin)

62/63/224/234/277/399

A001

Rear fog light back-up light socket (7-pin)

252/256/397/399

A004

ABS FA socket (7-pin)

404

A007

24V socket (2-pin)

395

A021

Diagnostic socket (16-pin)

191

A026

Box side-lights (4-pin)

224/235/396/400

A027

24V accessory socket (4-pin)

400

A031

Diagnostic socket 2-pin SAE CUMMINS

549/550

A038

Accessory socket (2-pin) 40A

394

A040

Alarm system socket

778

A042

24V dashboard socket (2-pin)

361

A043

Chair console socket driver’s side (2-pin)

392

A500

Batteries (2)

2

A502

Generator of integrated voltage regulator

4

B000

Windscreen-wiper motor

89

B001

Windscreen-wiper pump motor

98

B002

Headlight cleaner pump motor

100

B003

Electric motor for automatic windows, driver’s side

728

B004

Electric motor for automatic windows, co-driver’s side

724

B005

Left-hand mirror adjustment motor

741/750

B006

Right-hand mirror adjustment motor

745/754

B007

Vehicle/engine speed regulator motor E-gas system

518

B009

Roof panel motor

772

B010

Starter motor

8/11

B011

Electric motor for speed limiter

496

B015

4-speed heater fan

76/378/581/582

B017

Mirror heating, driver’s side

758

B018

Mirror heating, co-driver’s side

759

B023

Radio

708

B024

Left-hand loudspeaker

708/714

B025

Right-hand loudspeaker

709/715

10

ǹ 9711

5

ELECTRICAL INSTALLATION

Electrical installation

2-6

Column 1

Column 2

Column 3

B026

Citizen Band

711

B028

Air horn

762

B030

Cigarette lighter, driver’s side

362

B032

Seat heating, driver’s side

388

B033

Seat heating, co-driver’s side

390

B036

Resistor generator D+

6

B038

Glow filament

33

B039

Glow filament

33

B042

Air dryer element heating

386

B043

Air-conditioning compressor

370

B068

Auxiliary heating circulation pump

591

B071

Lifting-gear lifting valve

613

B072

Lifting-gear lowering valve

607

B073

Pump on lifting-gear motor

617

B079

Valve single-H-safety

86

B088

Intarder valve, proportional

468

B089

Intarder valve, air supply

466

B122

Fuel dosage pump for auxiliary heating Eberspächer

571

B129

Electric motor for left-hand headlight-height adjustment

678

B130

Electric motor for right-hand headlight-height adjustment

680

B166

Front axle ECAS valve

634/665

B168

Loudspeaker filter, driver’s side

569

B170

Automatic lubrication pump with push-button switch

475

B174

Electric motor for speed limiter

488

B175

Roof panel motor Super Space Cab

766

B178

Left-hand loudspeaker

716

B179

Left-hand loudspeaker

718

B180

Right-hand loudspeaker

719

B181

Right-hand loudspeaker

720

B185

Radio

713

B186

Loudspeaker filter, driver’s side

717

B187

Loudspeaker filter, co-driver’s side

719

B192

Engine brake valve

85/551

B199

Central door locking, driver’s side

688

B200

Central door-locking motor, co-driver’s side F249 XH/XC

683/693

10

ǹ 9711
