6

Disassembly and assembly

BRAKE COMPONENTS

3-1

3. DISASSEMBLY AND ASSEMBLY

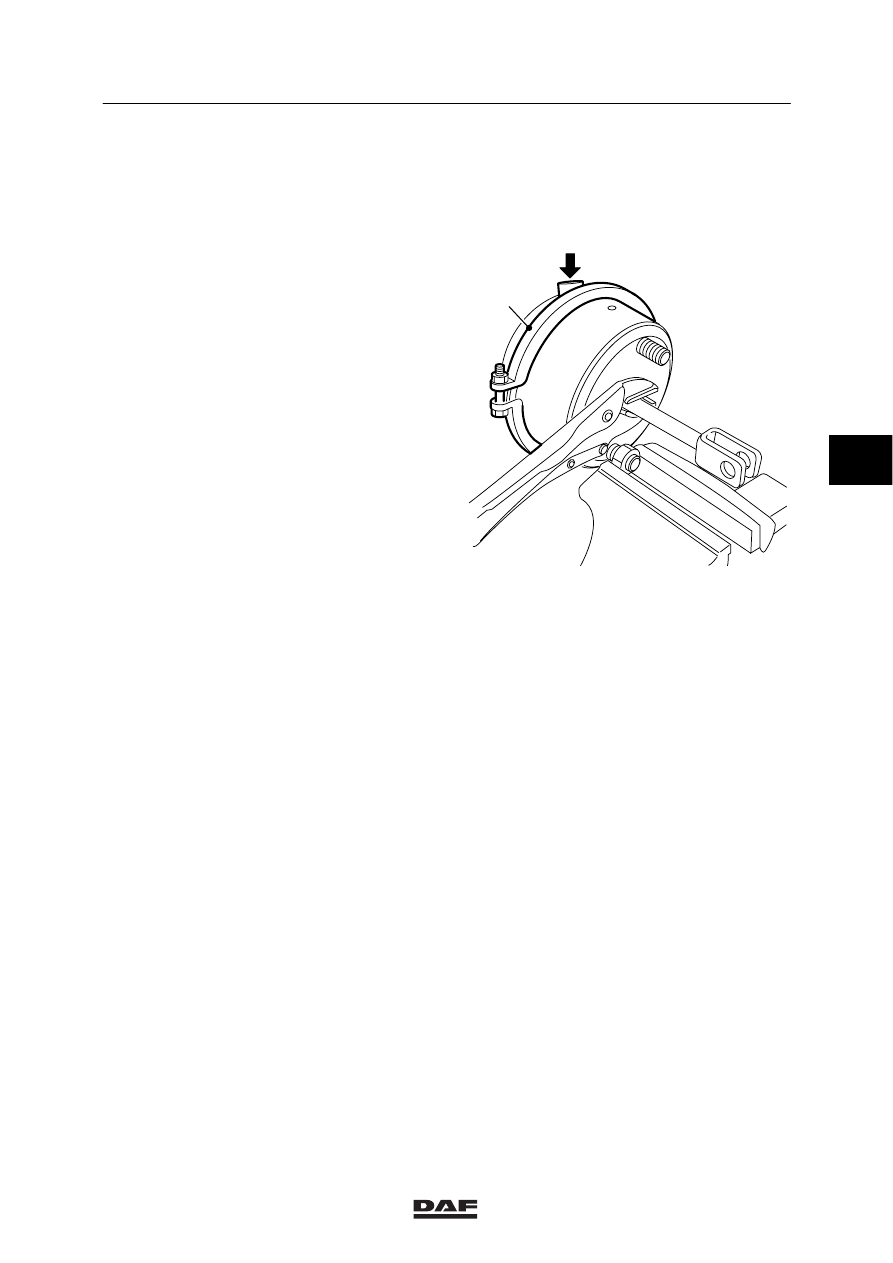

3.1 DISASSEMBLY AND ASSEMBLY, BRAKE CHAMBER

Disassembly of the brake chamber
1.

Clean the brake chamber.

2.

Put pressure at brake chamber port (A) for
a short time.

3.

Place a wrench on the yoke rod at the
assembly surface of the brake chamber.

4.

Remove clamping strip (1).

5.

Remove the rear cover from the brake
chamber.

6.

Remove the diaphragm.

7.

Remove the wrench from the yoke rod.

8.

Remove the entire yoke from the front
cover.

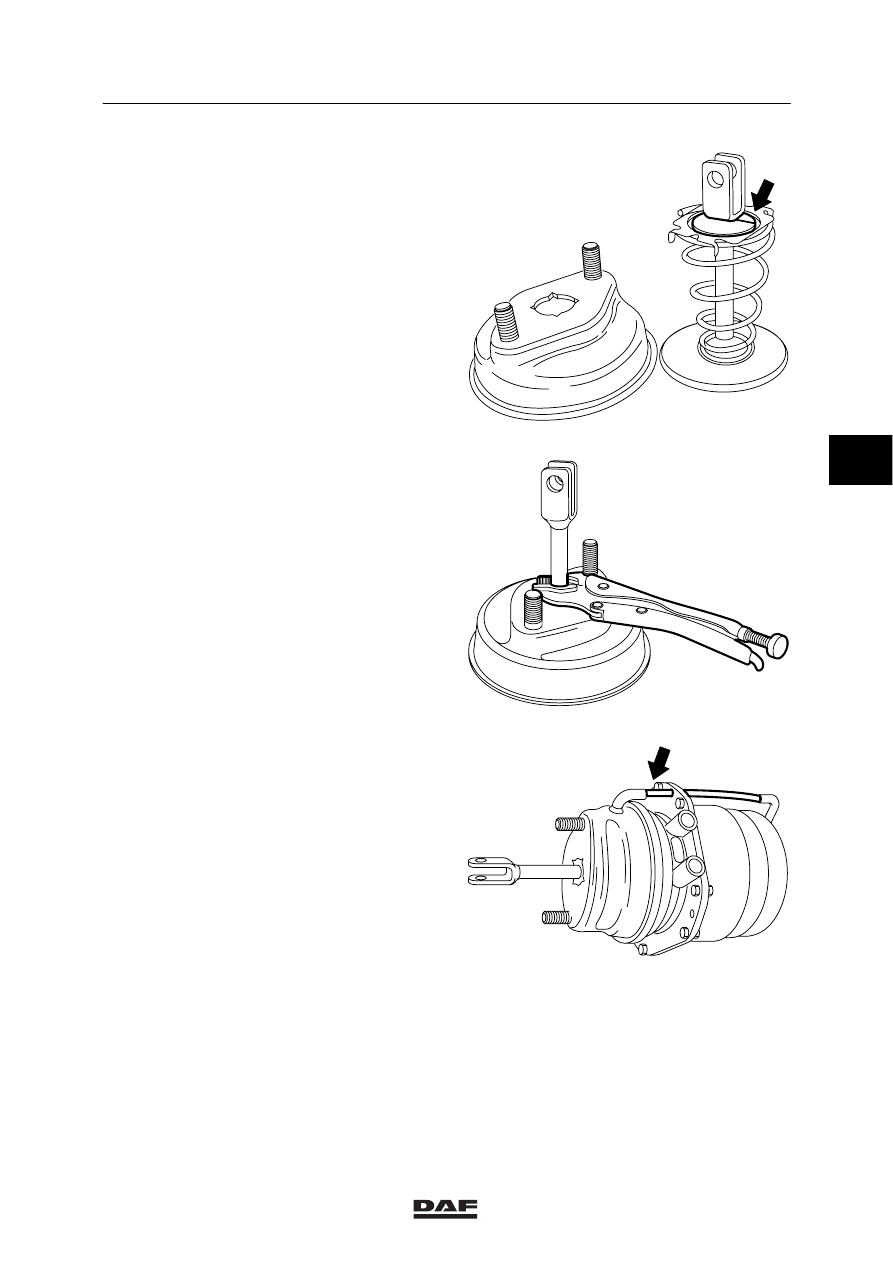

9.

Remove the split ring between yoke and
spring retainer. The spring retainer and
spring can now be removed.

Installation of the brake chamber
1.

Place the spring and spring retainer on the
yoke, and fit the split ring.

2.

Place the front cover of the brake chamber
on the yoke and depress the cover
downwards against the spring tension.
Place a wrench on the yoke rod at the
assembly surface of the brake chamber.

3.

Install the diaphragm.

4.

Fit the rear cover of the brake chamber.

5.

Fit the clamping ring.

6.

Remove the wrench from the yoke rod.

R600245

1

A

4

ǹ 0006

6

BRAKE COMPONENTS

Disassembly and assembly

3-2

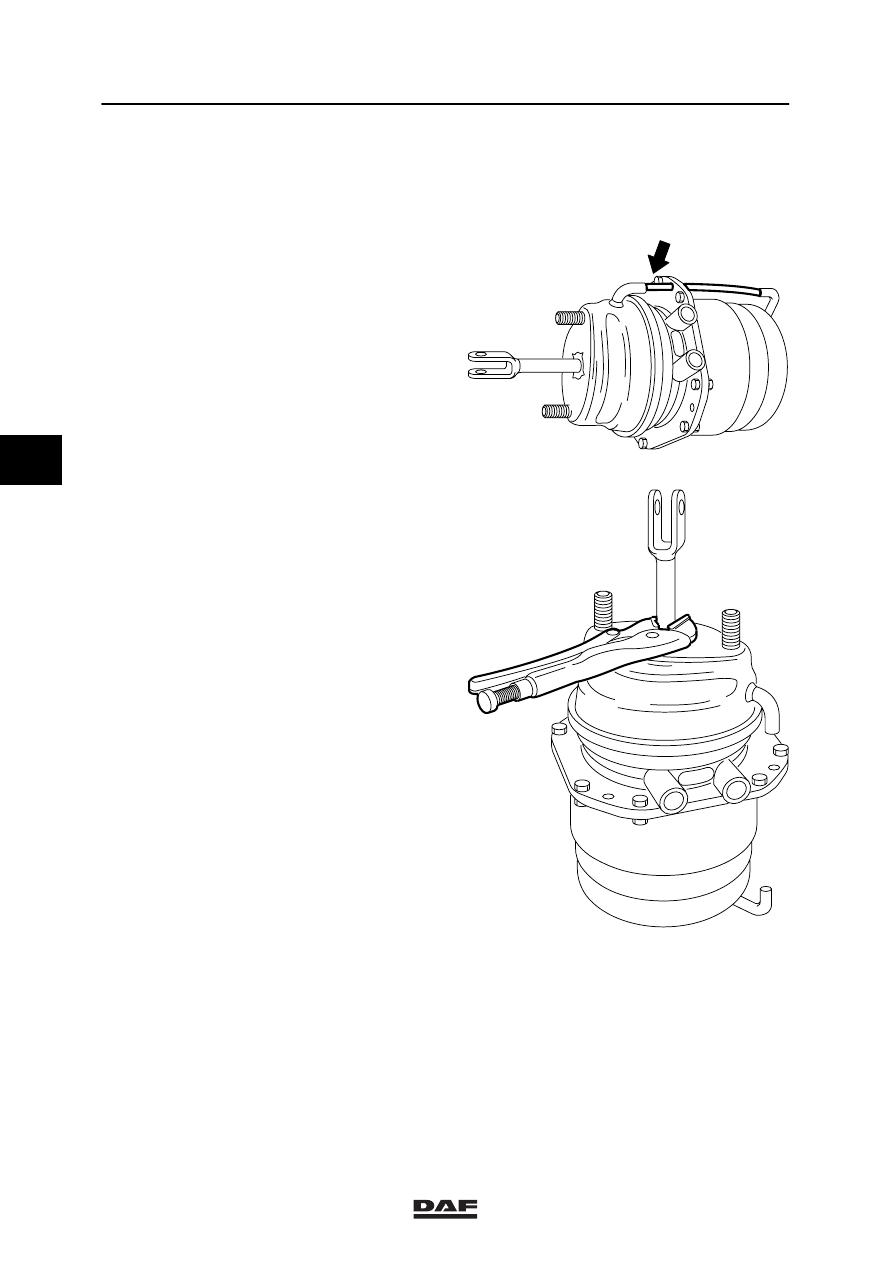

3.2 DISASSEMBLY AND ASSEMBLY, WABCO SPRING-BRAKE CYLINDER

Disassembly of the brake chamber
1.

Clean the spring-brake cylinder.

2.

Remove the flexible bleed line with the
internal sinter filter.

3.

Place a wrench on the yoke rod at the
assembly surface of the brake chamber.

4.

Apply pressure to port (12) (min. 6.0 bar).

5.

Remove the clamping strip.

6.

Remove the front cover from the brake
chamber.

7.

Remove the diaphragm.

8.

Remove the front cover from the yoke.

R600197

R600194

4

ǹ 0006

6

Disassembly and assembly

BRAKE COMPONENTS

3-3

9.

Remove the split ring between yoke and
spring retainer. The spring retainer and
spring can now be removed.

Installation of the brake chamber
1.

Apply pressure to port (12) (min. 6.0 bar).

2.

Install the diaphragm.

3.

Place the spring and spring retainer on the
yoke, and fit the split ring.

4.

Place the front cover of the brake chamber
on the yoke and depress the cover
downwards against the spring tension.
Place a wrench on the yoke rod at the
assembly surface of the brake chamber.

5.

Place the complete front cover on the brake
chamber and install the clamping strip to
the specified torque, see main group
“Technical data”. Remove the wrench.

6.

Fit the flexible bleed line with the sinter filter
fitted at the brake-chamber side. Ensure
that the filter is correctly mounted in the
flexible bleed line, to prevent any dirt from
entering the spring-brake section.

Disassembly of the spring-brake section
1.

Remove the flexible bleed line with the
internal sinter filter.

2.

Apply marks to the two halves of the
spring-brake cylinder housing.

R600195

R600196

R600197

4

ǹ 0006

6

BRAKE COMPONENTS

Disassembly and assembly

3-4

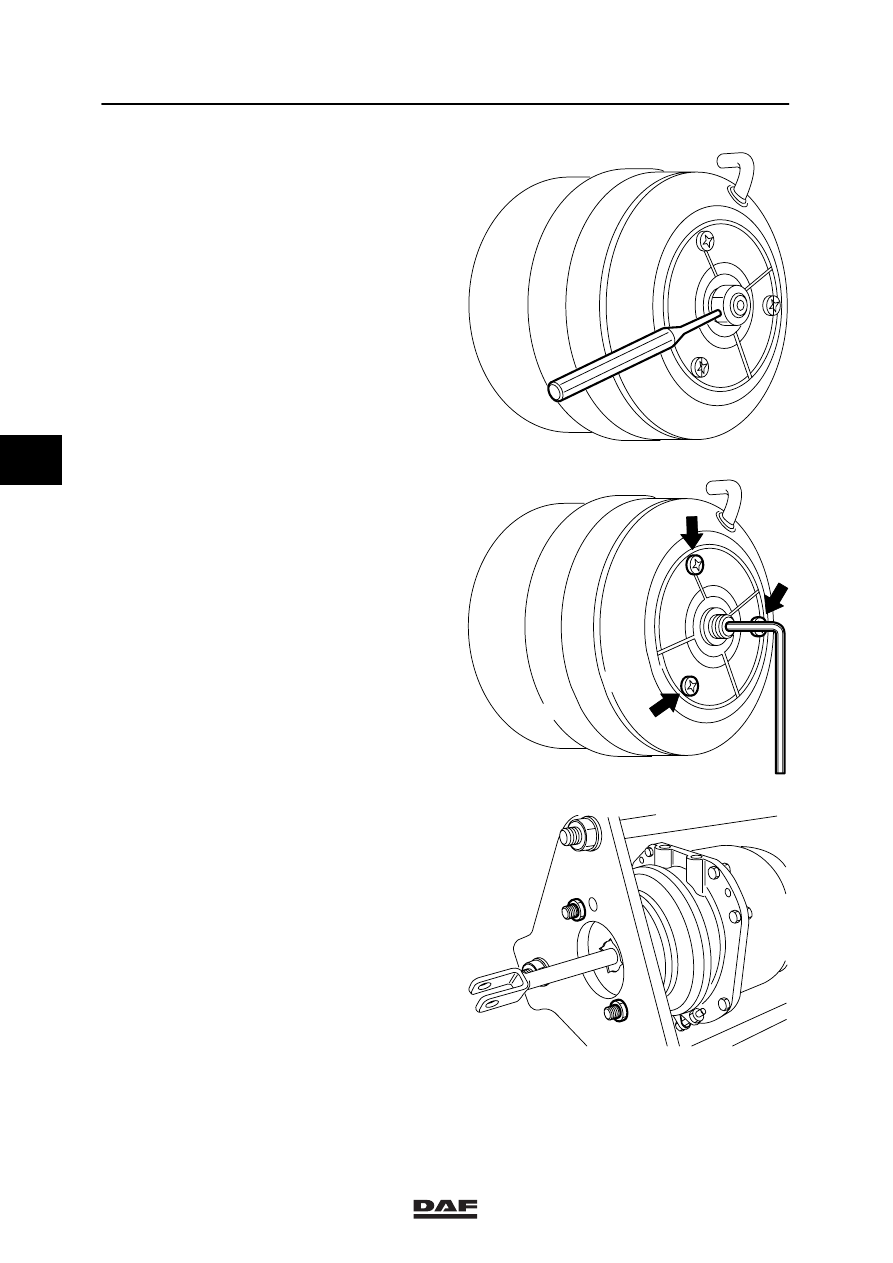

3.

Remove the spring pin from the release bolt
and remove the nut, washer and O-ring
from the release bolt.

4.

Using a hexagonal socket-screw spanner,
screw the release bolt into the spring-brake
chamber until it falls freely into this
chamber.

5.

Remove the three screws with the
instruction plate on the rear of the
spring-brake cylinder.

6.

Place the complete spring brake actuator in
the special tool (DAF no. 0484840) and
tighten the spring-brake cylinder on the
special tool, using two nuts.

R600198

R600199

R600200
