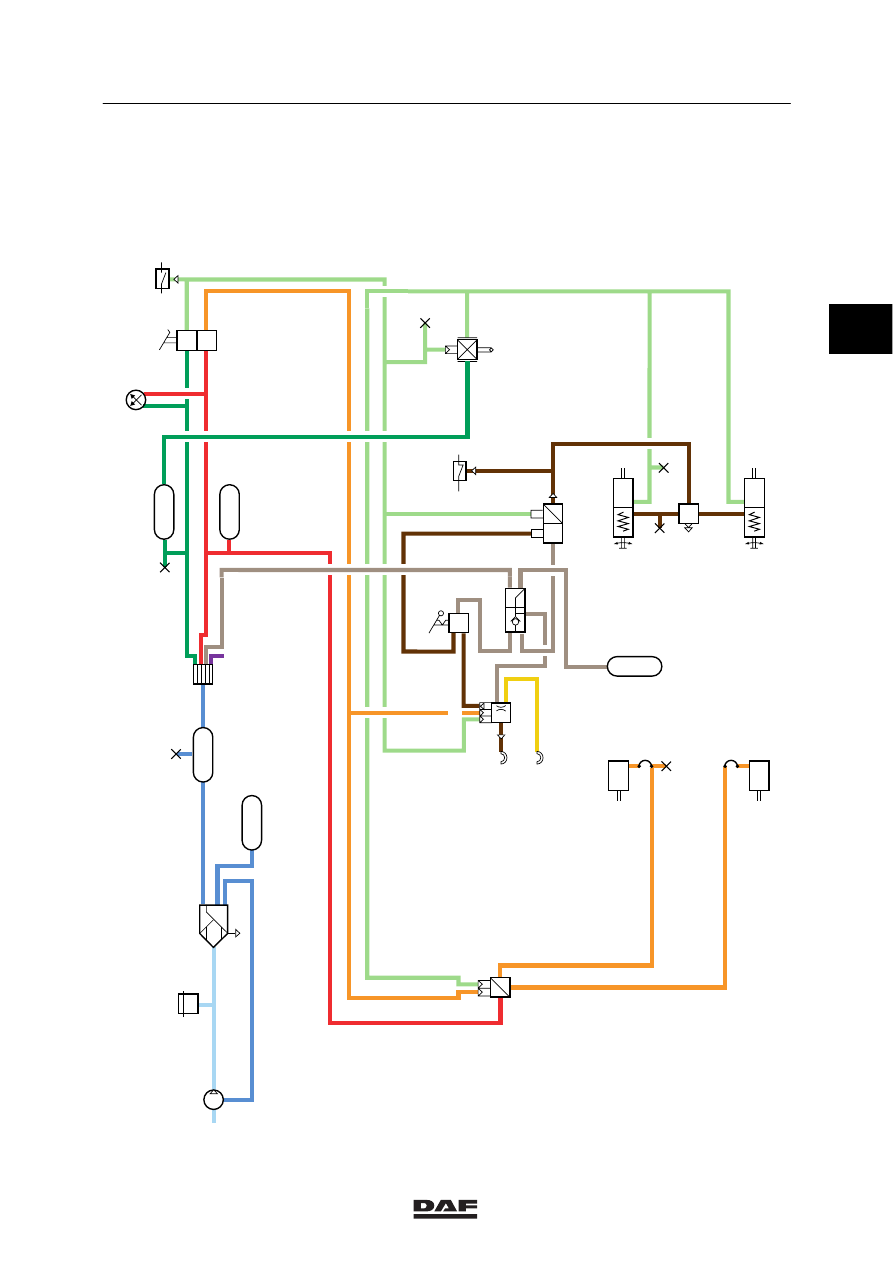

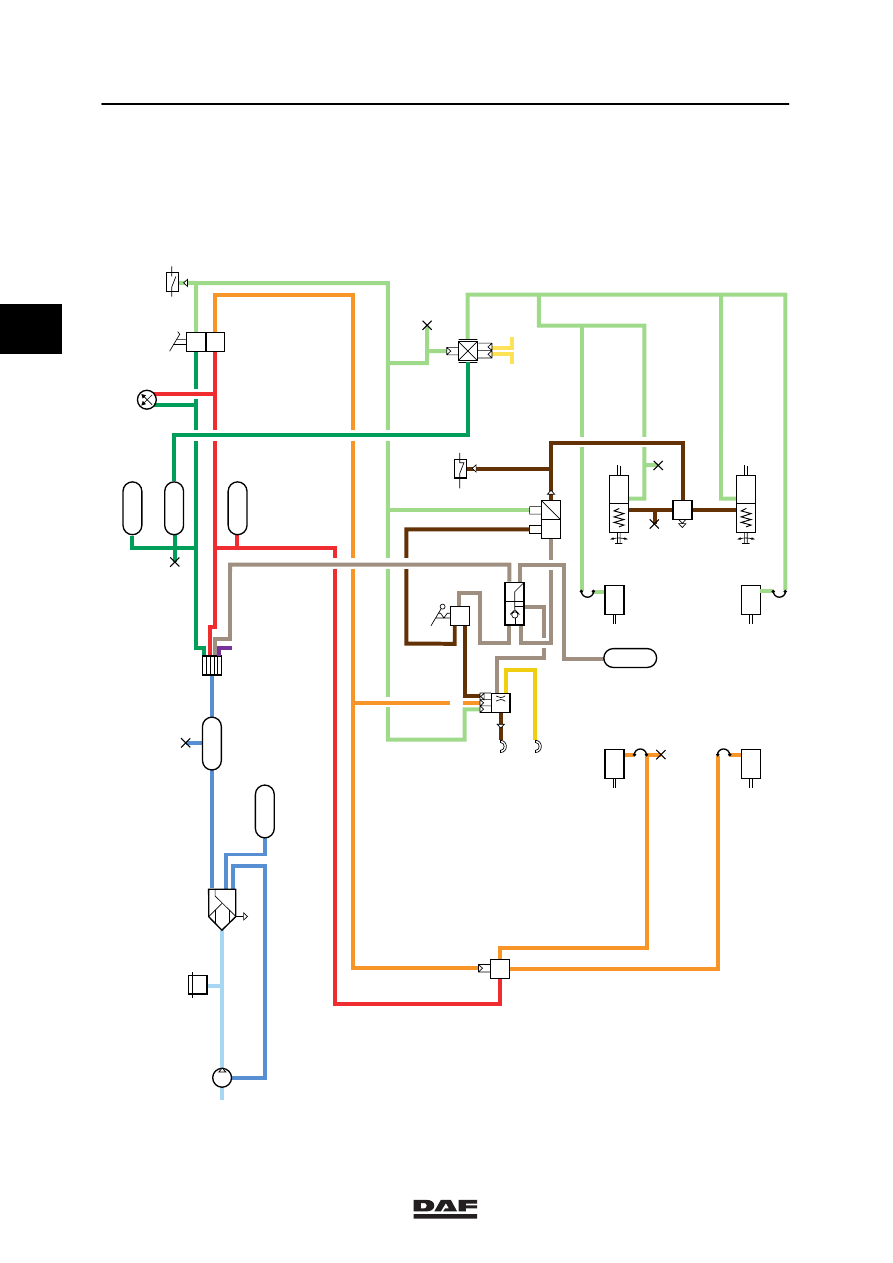

6 Brake diagrams BRAKE DIAGRAMS 1-11 1.3 BRAKE-DIAGRAM LEGEND 1. Compressor 2. Pressure-relief valve (with full reverse flow) 3. Regeneration reservoir 4. Non-return valve 5. Air reservoir 6. Two-way valve 7. Coupling head 8. Quick-release valve 9. Brake chamber 10. Independent (semi-)trailer brake valve Service-break valve 12. Electropneumatic valve non-return valve 27. Water blow-off valve and (semi-)trailer reaction valve 31. Parking-brake valve with pressure-relief and without (semi-)trailer reaction valve 32. Parking-brake valve with (semi-)trailer reaction valve 33. Emergency filling/test connection 2 ǹ 0006 |
