DAF 95XF. Manual - part 111

6

Contents

BRAKE DIAGRAMS

1

CONTENTS

Page

Date

1.

BRAKE DIAGRAMS

1-1

0006

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

1.1

Introduction

1-1

0006

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

1.2

Overview of function and DIN symbols

1-2

0006

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

1.3

Brake-diagram legend

1-11

0006

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . .

1.4

Brake diagrams

1-12

0006

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . .

ǹ 0006

2

6

BRAKE DIAGRAMS

Contents

2

2

ǹ 0006

6

Brake diagrams

BRAKE DIAGRAMS

1-1

1. BRAKE DIAGRAMS

1.1 INTRODUCTION

Because of the large number of brake system
versions per vehicle series and per country, it is
not feasible to include all the different brake
system diagrams in the Workshop Manual.

To explain the operation of the brake systems,
basic diagrams of the various brake systems
have been included, and reference is made to
these diagrams in the instructions.

Other vehicle series and country versions can
be derived from these basic diagrams.

2

ǹ 0006

6

BRAKE DIAGRAMS

Brake diagrams

1-2

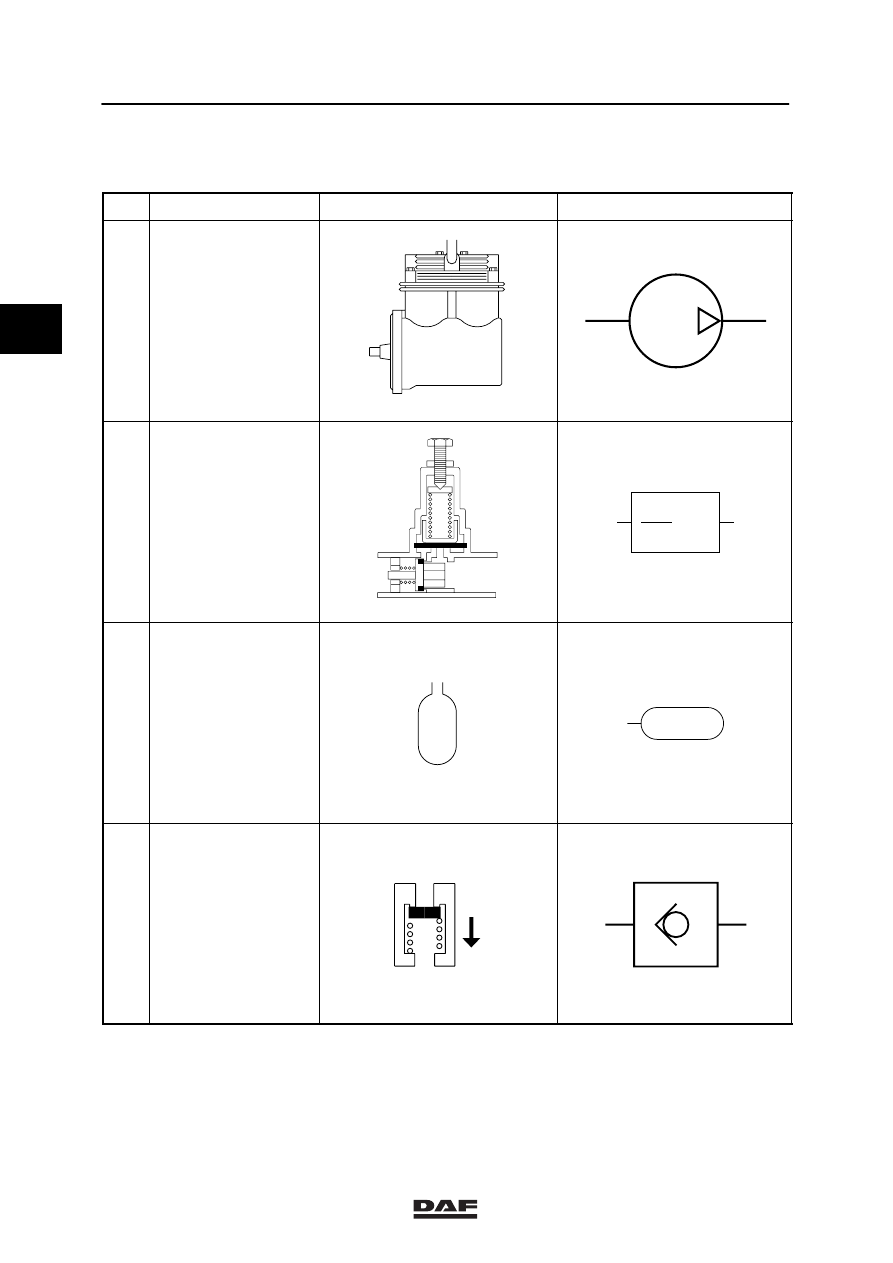

1.2 OVERVIEW OF FUNCTION AND DIN SYMBOLS

No.

Designation

Function symbol

DIN symbol

1.

Compressor

W603020

0

2

W603051

2.

Pressure-relief valve
(with full reverse
flow)

R600067

R600066

3.

Regeneration
reservoir

R600064

R600065

5.

Non-return valve

W603021

1

2

W603052

2
