DAF 95XF. Manual - part 107

00

6

Brake system

TECHNICAL DATA

1-11

BRAKE LININGS

TYPE

NOTES

DAF 2100

Installed on LHD vehicles

DAF 3100

Installed on RHD vehicles

The bearing pattern of the brake lining can be
improved by turning down the brake lining to a
diameter which is max. 1 mm smaller than the
drum diameter.

BRAKE DRUM

General
A brake drum may be used until the inside
diameter has reached the maximum permissible
value, as specified in the table below.
As soon as this diameter is exceeded, the brake
drum must be replaced.

Brake diameter

Brake drum standard

diameter in mm

Maximum in mm

Maximum turning

dimensions

12

3

/

8

″

Out-of-roundness

314

+ 0.127

317.3

316.3

13

″

330.2

+ 0.127

333.2

332.3

15

1

/

2

″

393.7

+ 0.127

396.7

395.7

16

″

406.6

+ 0.250

409.6

408.6

16

1

/

2

″

420

+ 0.250

425

423

310 mm

310

+ 0.210

313

312

325 mm

325

+ 0.230

328

327

360 mm

360

+ 0.230

363

362

375 mm

375

+ 0.230

378

377

420 mm

420

+ 0.250

425

423

The out-of-roundness (deformation) of the brake
drum is checked with the drum in position on the
hub, or on a brake dynamometer.

ǹ 0006

6

TECHNICAL DATA

Brake system

1-12

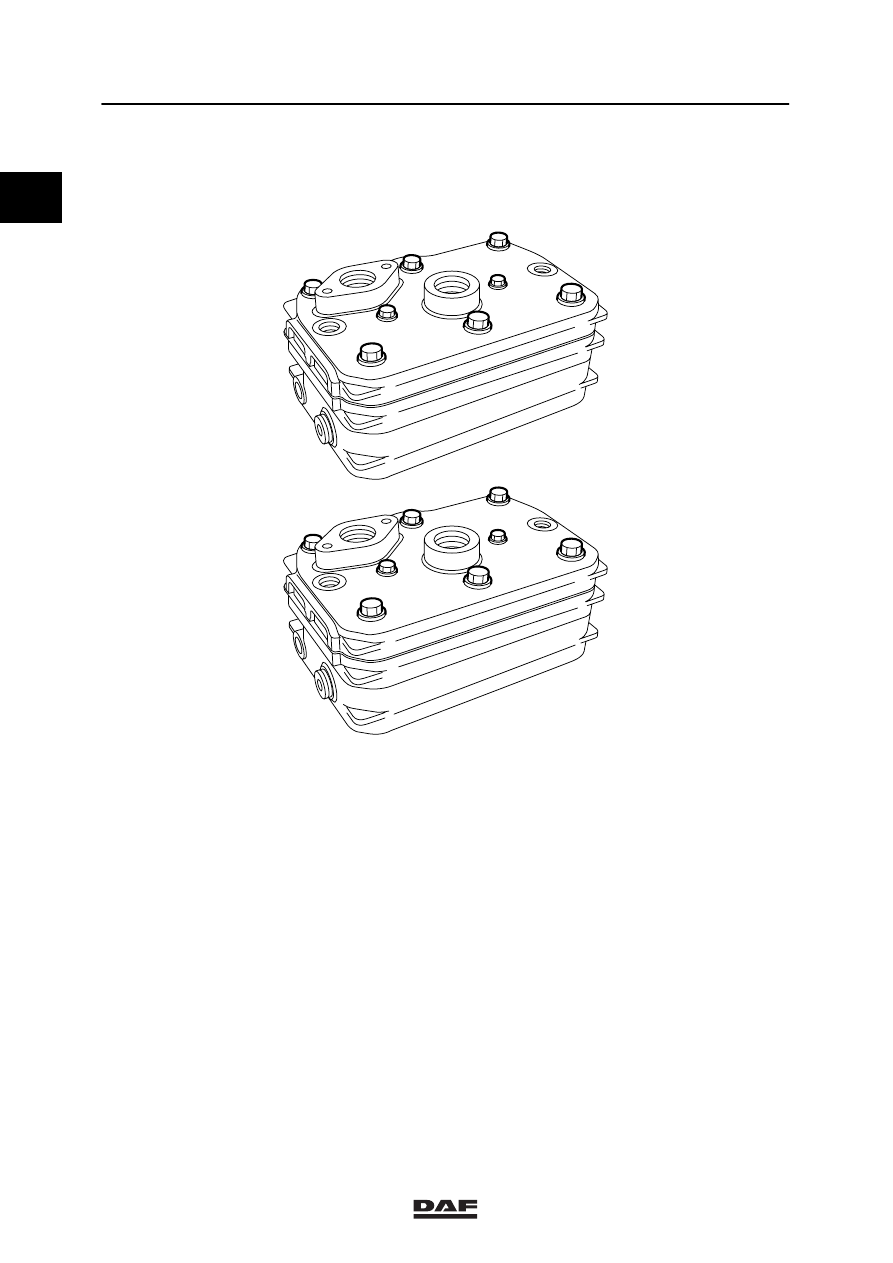

3.2 TIGHTENING TORQUES

COMPRESSOR

R600247

5

4

7

1

2

8

3

6

A

A

A

B

B

A

A

A

Cylinder-head bolts:

Phase 1
Attachment bolts B

6 Nm

+ 90

_ angular rotation

Attachment bolts A

30 Nm

+ 90

_ angular rotation

Phase 2
Attachment bolts B

10 Nm

+ 90

_ angular rotation

Delivery valve fixing nuts

5 Nm

+ 90

_ angular rotation

Connecting rod bolts

6 Nm

+ 70

_ angular rotation

0

ǹ 0006

0

00

6

Brake system

TECHNICAL DATA

1-13

BRAKE CYLINDER

Brake cylinder fixing nuts

120 Nm

SPRING-BRAKE CYLINDER

Fixing bolts of spring-brake chamber

20 Nm

Fixing bolts of the brake chamber clamping
strip

10 Nm

Release bolt (pressure at least 5.1 bar)

30 Nm

Fixing nuts of spring-brake cylinder

180 - 210 Nm

SAFETY VALVE

Attachment

70 - 75 Nm

BRAKE BACK PLATE, FRONT

AXLES

Diameter securing hole 14.1 mm
Flange bolt M14, 12.9

178

 14 Nm

Torx bolt M14, 12.9

170

 15 Nm + 60_ angular rotation *

Diameter securing hole 14.5 mm
Torx bolt M14, 12.9

170

 15 Nm + 60_ angular rotation *

BRAKE BACK PLATE, REAR AXLES

Diameter securing hole 14.1 mm

Flange bolt M14, 8.8

116

 9 Nm

Torx bolt M14, 10.9

170

 15 Nm + 60_ angular rotation *

Diameter securing hole 14.5 mm
Torx bolt M14, 10.9

170

 15 Nm + 60_ angular rotation *

*

-

When assembling, always use new
bolts, unless an appropriate new nut can
be screwed by hand over the entire
length of the bolt thread.

-

First tighten to the specified torque, and
then apply the angular rotation.

-

Always achieve full angular
displacement, even if the bolt starts to
yield.

QUICK-RELEASE COUPLINGS

Socket (VOSS 230 design)

10 Nm

Socket (VOSS 232 design)

12 Nm
