Removal and installation

XF ENGINE

4-7

4.5 REMOVAL AND INSTALLATION, CYLINDER HEAD

When the engine or parts thereof
are opened, dirt may enter. This
may result in serious damage to the
engine. You should therefore clean
the engine before opening it.

Removing the cylinder head
1.

Disconnect the earth lead from the battery
pole.

2.

Drain the coolant.

3.

Disconnect all electrical wiring around the
engine which is relevant for the removal of
the cylinder heads.

4.

Remove the inlet air hoses between the
engine and the intercooler.

5.

Remove the inlet pipe from the intercooler
to the turbocharger.

6.

Remove the compressor pipe from the air
inlet pipe to the compressor.

7.

Remove the reaction rod between the
engine and the radiator.

8.

Slacken the air-conditioning compressor
tensioning device, if present.

9.

Remove the fixing bolts of the
air-conditioning compressor attachment
bracket, if present.

10. Remove the heat shields from the exhaust

manifold.

11. Remove the fixing bolts from the exhaust

manifold and move the manifold and the
turbocharger a little away from the cylinder
heads.

12. Remove the hoses of the auxiliary heating,

if present.

2

ǹ 0008

2

XF ENGINE

Removal and installation

4-8

13. Remove the coolant filter, if present.

14. Remove the fuel leak-off pipe between the

fuel filter and the fuel leak-off pipe on the
inlet manifold.

15. Remove the entire fuel filter from the

coolant pipe.

16. Remove both sets of injection lines.

17. Remove the water hoses between the

thermostat housing and the radiator.

18. Remove the coolant pipe together with the

thermostat housing.

19. Remove the fixing bolts of the inlet manifold

and take it completely off the cylinder
heads.

20. Remove the valve covers.

21. Remove the injectors.

22. Remove the valve mechanism.

23. Remove the push rods.

24. Remove the valve sleeve.

25. Remove the cylinder head bolts.

26. Remove the cylinder head from the cylinder

block.

27. Remove any remaining gasket pieces from

the cylinder head and the cylinder block.

28. Check the cylinder block sealing faces.

29. Check the threaded holes in the cylinder

block for damage and cracking.

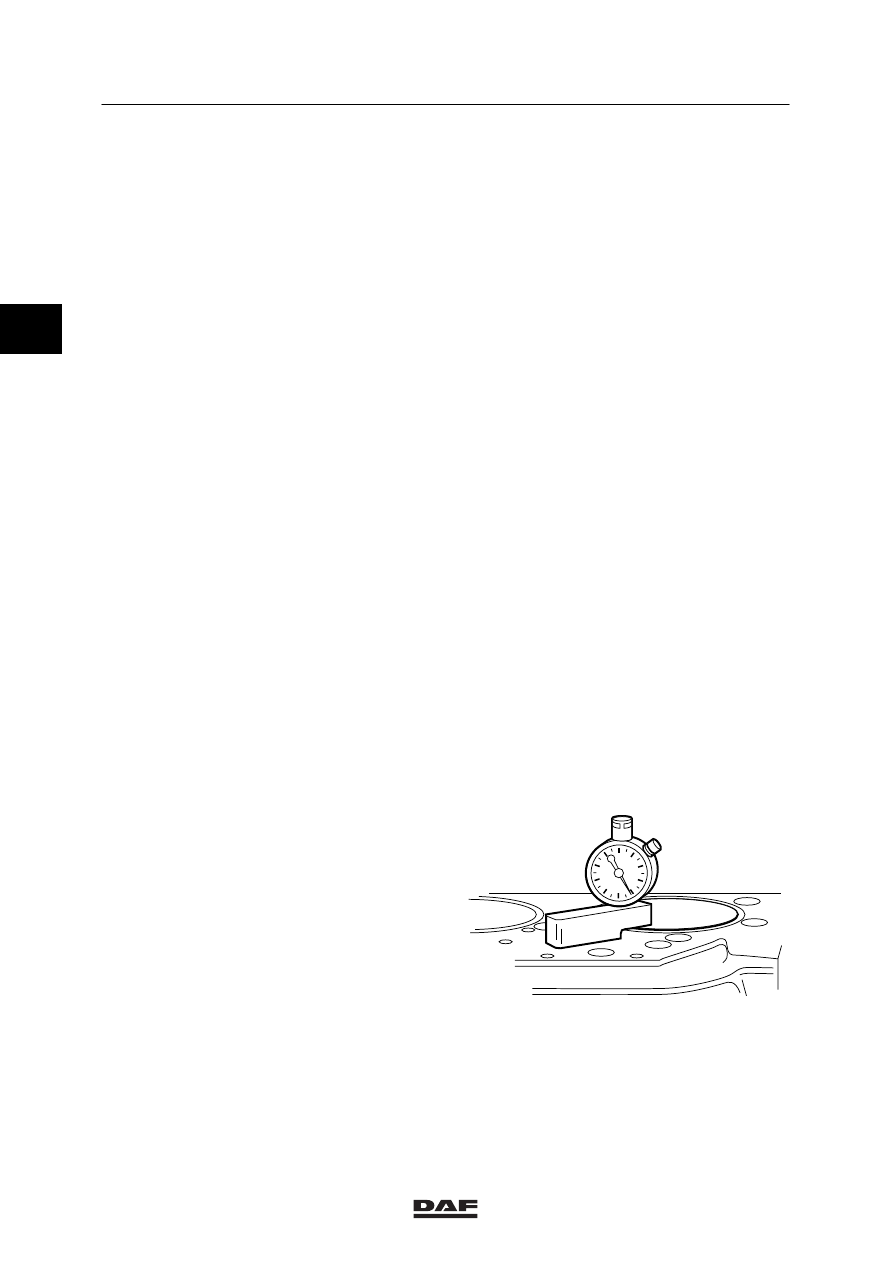

30. Use the special tool (DAF no. 0694795) to

check that the height which the cylinder
liner protrudes above the cylinder block is
within the tolerance limits, see main group
“Technical data”.

31. Check the cylinder head, see chapter

“Inspection and adjustment”.

M2 00 100

2

ǹ 0008

2

Removal and installation

XF ENGINE

4-9

Installing the cylinder head
1.

Clean the threaded holes in the cylinder
block, using a screw tap.

2.

Insert both guiding pins (DAF no. 0694912)
into the threaded holes of the cylinder block.

3.

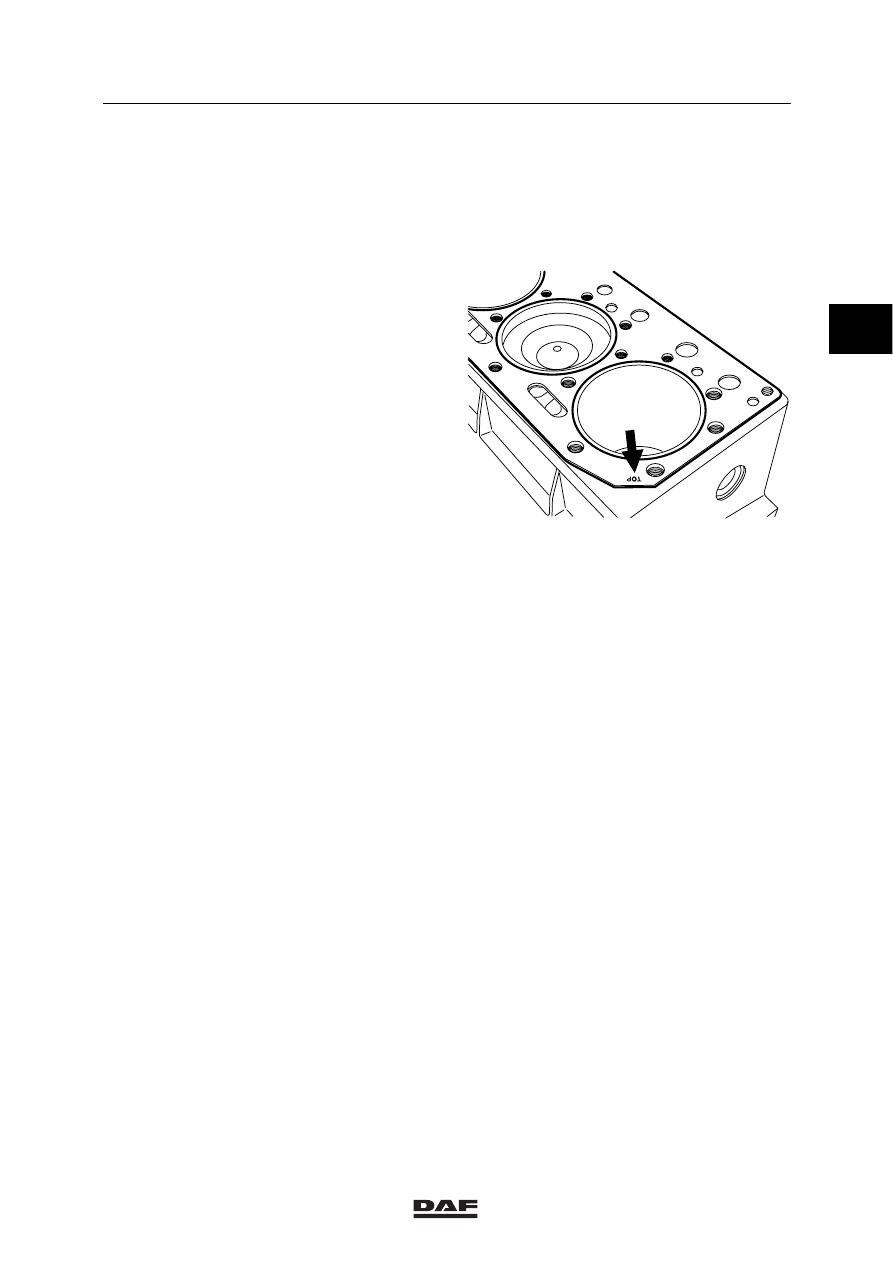

Place the new gasket(s) on the cylinder
block, making sure that the letters TOP are
visible. The cylinder head gasket must not
be retorqued.

4.

Place the cylinder head(s) on the cylinder
block and hand-tighten a number of cylinder
head bolts.

Note:
To prevent the inlet and outlet manifolds
from being installed with tension, the inlet
and exhaust manifolds must be installed
before the cylinder head bolts are tightened.

5.

Install the inlet and exhaust manifolds with
new gaskets and tighten the fixing bolts to
the specified tightening torque, see main
group “Technical data”.

Note:
The M16 cylinder head bolts may be used a
maximum of three times. After tightening
the bolts, mark the bolt heads with a centre
punch, to indicate how often they have been
used.

New bolts should not be marked on the first
fitting.

Bolts marked with 2 centre points must not
be reused and must be replaced by new
ones.

When fitting used bolts, clean the thread
and check for damage.

M200561

2

ǹ 0008

2

XF ENGINE

Removal and installation

4-10

6.

Fit the M16 and M12 bolts, after having
applied a drop of oil to the bearing face of
the bolt head and locking compound to the
thread, see main group “Technical data”.

7.

Remove the two guiding pins, and replace
them with the two remaining cylinder head
bolts.

8.

Tighten the cylinder head bolts to the
specified tightening torque and in the
sequence shown, see main group
“Technical data”.

9.

Install the valve sleeve. Tighten the fixing
bolts to the specified torque. See main
group “Technical data”.

10. Fit the push rods.

11. Install the injectors.

12. Install the valve mechanism.

13. Install the coolant pipe and the thermostat

housing with new gaskets.

14. Install the water hoses between the radiator

and the thermostat housing.

15. Fit the injection lines.

16. Fit the thermostat housing to the coolant

pipe.

17. Install the fuel leak-off pipe between the fuel

filter and the inlet manifold.

18. Install the coolant filter, if present, on the

coolant pipe.

19. Install the hoses of the auxiliary heating, if

present.
