1.

  стоп-сигналы / стояночные огни (P21/5W).

2.

  стояночные огни (P5W).

3.

  указатели поворотов (PY21W желтого цвета).

4.

  противотуманный фонарь, слева

(PR21W красного цвета)



  Фонарь заднего хода, справа (P21W).

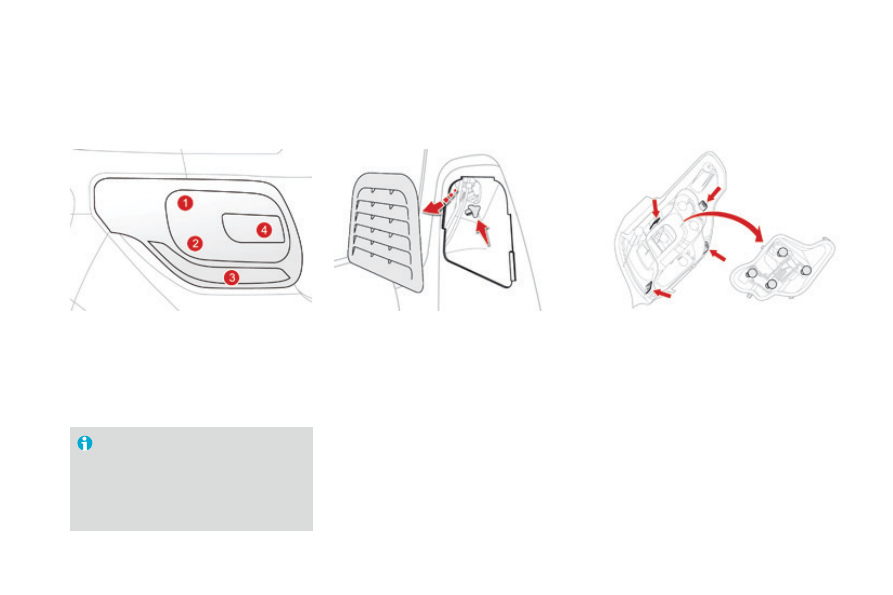

Задние фонари

лампы желтого и красного цветов, а
также указатели поворота следует
заменять идентичными по цвету и
характеристикам.

Замена ламп

F

  откройте багажник.

F

  снимите заглушку на соответствующей

боковой обшивке.

F

  отверните барашковую гайку

крепления фонаря.

F

  отсоедините от фонаря разъем

электрожгута.

F

  осторожно извлеките фонарь, потянув

его и поворачивая наружу.

F

  открепите все четыре фиксатора и

извлеките плату с лампами.

F

  поверните лампу на четверть оборота и

замените ее.

установку фонаря производите в обратной
последовательности.
следите за тем, чтобы фонарь
перемещался по своим направляющим
строго вдоль оси автомобиля.

213

Практическая информация

DS3_ru_Chap08_info-pratiques_ed01-2015

Замена ламп в указателях

поворотов (4), противотуманном

фонаре и фонаре заднего хода (5)

F

  поверните лампу на четверть оборота и

замените ее.

Замена ламп стояночных огней

и светодиодных стоп-сигналов

Замену светодиодных ламп следует
осуществлять в сервисной сети CITROËN
или в специализированном техцентре.

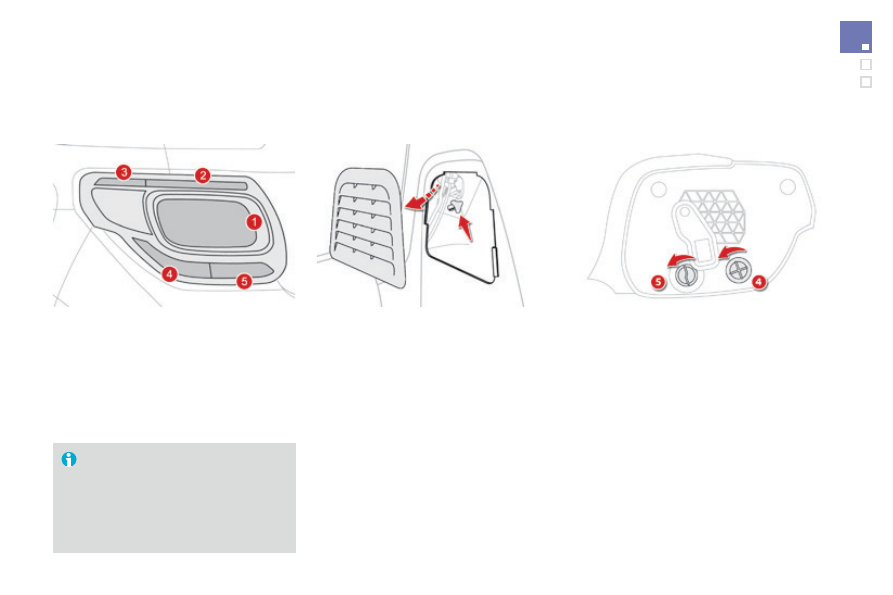

Задние фонари 3D

доступ к лампам

F

  откройте багажник.

F

  снимите заглушку на соответствующей

боковой обшивке.

F

  отверните барашковую гайку

крепления фонаря.

F

  отсоедините от фонаря разъем

электропроводки.

F

  осторожно извлеките фонарь, потянув

его и поворачивая наружу.

установку фонаря производите в обратной
последовательности.
следите за тем, чтобы фонарь
перемещался по своим направляющим
строго вдоль оси автомобиля.

1.

  стояночные светодиодные огни 3D.

2.

  светодиодные стоп-сигналы / стояночные огни.

3.

  светодиодные боковые стояночные огни.

4.

  указатели поворотов (PY21W желтого цвета).

5.

  противотуманный фонарь, слева (H21W

красного цвета)



Фонарь заднего хода, справа (H21W).

лампы желтого и красного цветов, а
также указатели поворотов следует
заменять идентичными по цвету и
характеристикам.

DS3_ru_Chap08_info-pratiques_ed01-2015

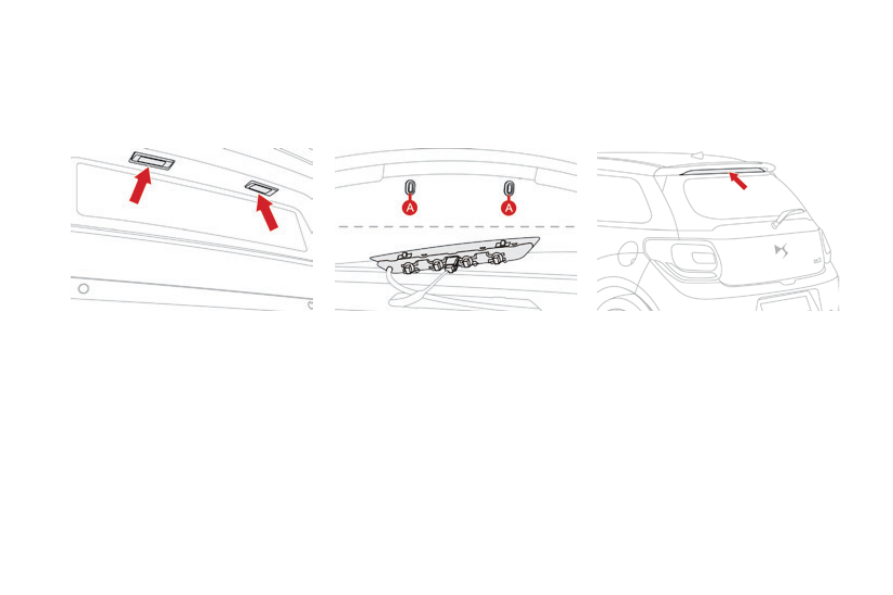

Замена третьего фонаря

стоп-сигнала (4 лампы W5W)

F

  откройте дверь багажного отделения.

F

  отверните обе гайки крепления A,

расположенные на обшивке.

F

  Нажмите на корпус фонаря, извлеките

фонарь с помощью двух отверток.

F

  при необходимости отсоедините

от фонаря разъем и шланг

стеклоомывателя.

F

  поверните на четверть оборота патрон

сгоревшей лампы.

F

  Замените лампу.

установку фонаря на место осуществляйте

в обратном порядке.

Замена третьего фонаря стоп-

сигнала (на LED-светодиодах)

для замены светодиодного фонаря
необходимо обратиться в сервисную сеть
CITROËN или в специализированный
техцентр.

Замена ламп подсветки

номерного знака (W5W)

F

  вставьте тонкую отвертку в отверстие

рассеивателя.

F

  протолкните его наружу, чтобы снять с

фиксаторов.

F

  снимите рассеиватель.

F

  извлеките лампу и замените ее.

215

Практическая информация

DS3_ru_Chap08_info-pratiques_ed01-2015

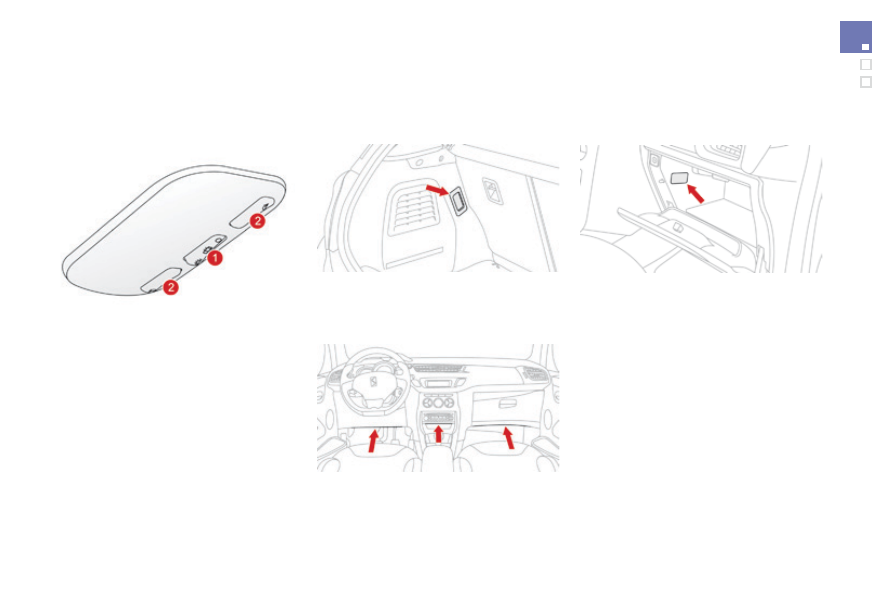

Освещение салона

Плафон (1 / W5W)

Чтобы извлечь сгоревшую лампу, снимите с
плафона рассеиватель 1, поддев его тонкой
отверткой со стороны выключателя.

Плафоны индивидуального освещения (2 / W5W)

снимите рассеиватель плафона 1. Чтобы
извлечь сгоревшую лампу, уберите
перегородку неисправного плафона 2.

Освещение багажного отделения (W5W)

Нажмите на цоколь сзади, чтобы снять
светильник с фиксаторов.

Подсветка ниши педального узла и

центрального вещевого отделения (W5W)

снимите плафон с фиксаторов, чтобы извлечь лампу.

Подсветка перчаточного ящика (W5W)

снимите плафон с фиксаторов, чтобы
извлечь лампу.
