315

8

В случае неисправности

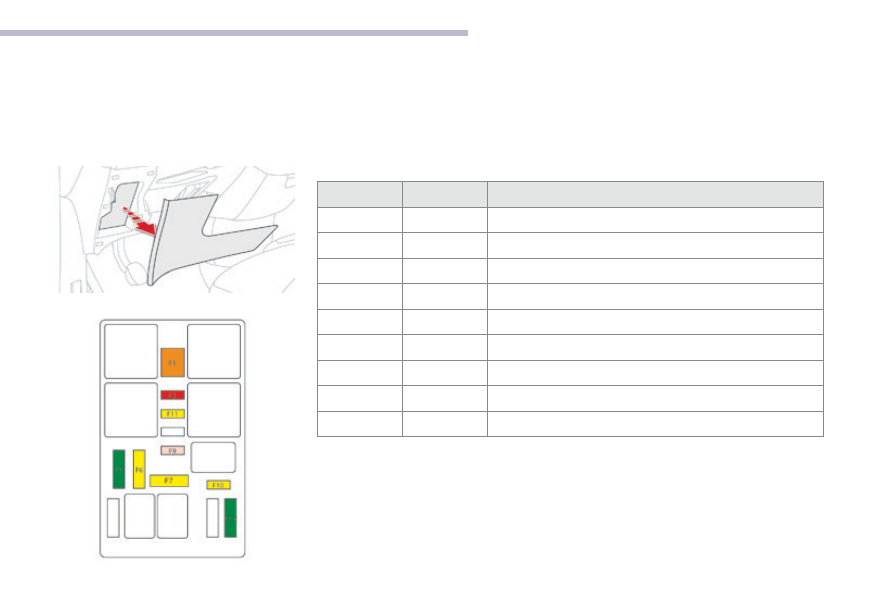

Блок электрических предохранителей в приборной панели

два блока предохранителей расположены под панелью приборов (с левой стороны).

F

  см. параграф "доступ к инструментам".

Перечень предохранителей

Блок 1

Предохранитель №

Номинальный ток

Защищаемая цепь

F1

40 A

Заднее стекло с обогревом.

F2

20 A

электрические зеркала заднего вида.

F5

30 A

Шторка прозрачной панорамной крыши.

F6

20 A

Розетка 12 в, заднее мультимедийное устройство.

F7

20 A

Розетка 230 в.

F9

25 A

сиденья с подогревом.

F10

20 A

коммутационный блок прицепа.

F11

20 A

вентилятор системы кондиционирования воздуха.

F12

30 A

электродвигатель стеклоподъемника.

Доступ к предохранителям

316

В случае неисправности

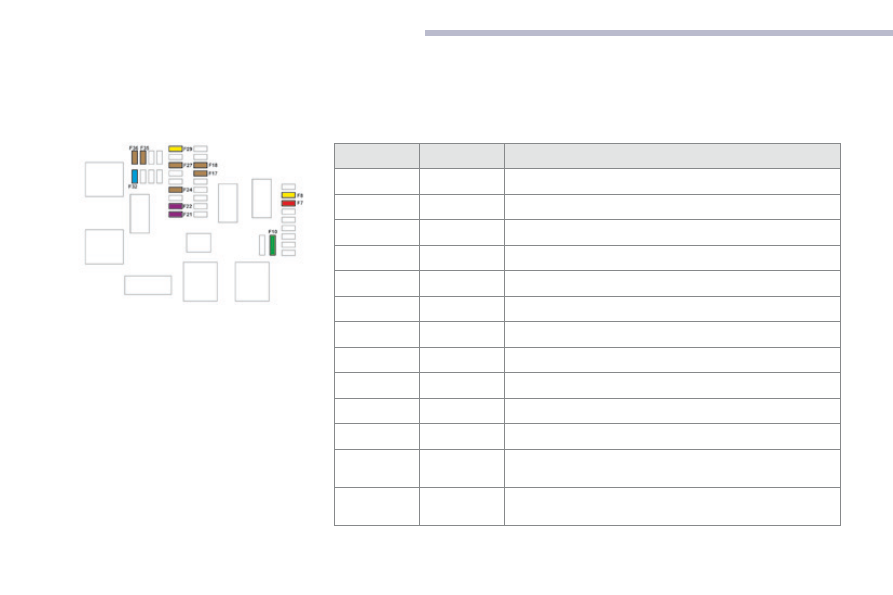

Блок 2

Предохранитель № Номинальный ток

Защищаемая цепь

F7

10 A

Розетка 12 в в багажнике, заднее мультимедийное устройство.

F8

20 A

очиститель заднего стекла.

F10

30 A

Замки.

F17

5 A

панель приборов.

F18

5 A

селектор автоматической коробки передач.

F21

3 A

кнопка START/STOP.

F22

3 A

датчик дождя и освещенности, видеокамера на ветровом стекле.

F24

5 A

система помощи при парковке, система панорамного видеообзора.

F27

5 A

автоматическая коробка передач.

F29

20 A

аудиосистема и телематика.

F32

15 A

Розетки 12 в.

F35

5 A

корректор угла наклона фар, подогрев заднего стекла,
радар.

F36

5 A

освещение: в перчаточном ящике, центральном вещевом
лотке, точечные светильники для чтения, плафоны.

317

8

В случае неисправности

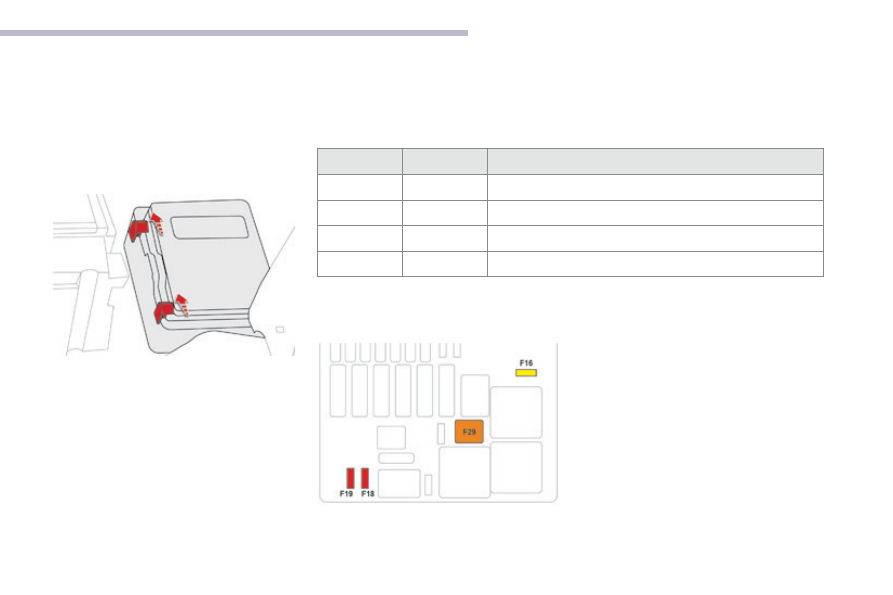

Блок электрических предохранителей в моторном отсеке

этот блок предохранителей расположен
в моторном отсеке возле аккумуляторной
батареи.

Предохранитель №

Номинальный ток

Защищаемая цепь

F16

20 A

омыватель фар.

F18

10 A

правая фара дальнего света.

F19

10 A

левая фара дальнего света..

F29

40 A

стеклоочиститель.

Перечень предохранителей

F

  снимите крышку с фиксаторов - для

этого отведите обе красные защелки в
сторону салона.

F

  Замените предохранитель.

F

  после завершения работы

тщательно закройте крышку блока
предохранителей.

Доступ к предохранителям

318

В случае неисправности

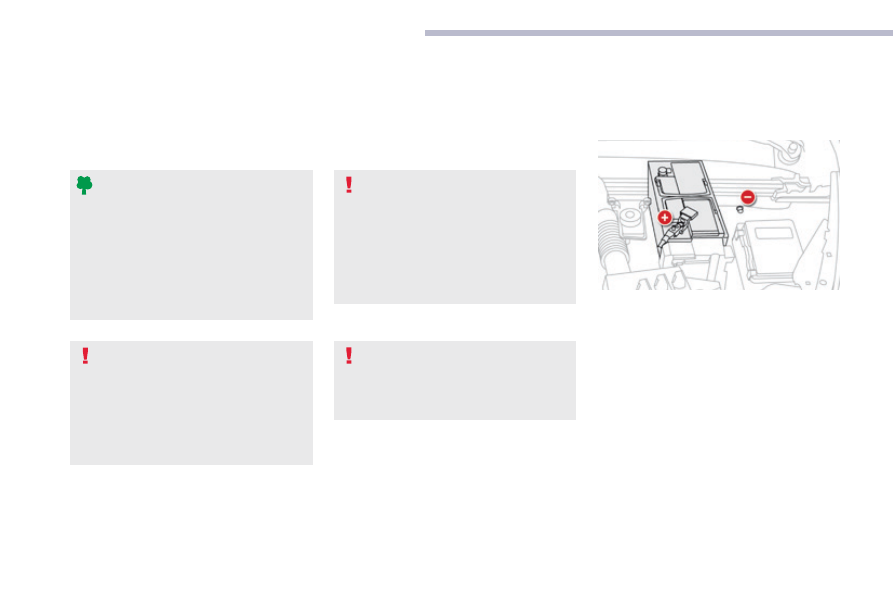

аккумуляторная батарея 12 в

Батарея расположена под капотом.
доступ к выводу (+):
F

  отоприте замок капота, потянув за

ручку, расположенную в салоне и
нажмите на рычажок замка,

F

  откройте капот и установите его на

упор,

F

  снимите пластмассовый кожух, чтобы

открыть доступ к выводу (+).

Доступ к аккумуляторной батарее

порядок действий по пуску двигателя от дополнительной батареи или по зарядке разряженной аккумуляторной батареи.

перед началом работ с акБ примите

меры для защиты глаз и лица.

любые работы с акумуляторной

батареей следует проводить в

проветриваемом месте, вдали от

открытого огня и источников искр,

чтобы не допустить взрыва или

воспламенения.

по окончании работ вымойте руки.

На модификациях с системой "стоп-старт"

используется 12-вольтная свинцово-

кислотная аккумуляторная батарея с

особыми технико-эксплуатационными

характеристиками.

Ее замену следует осуществлять

исключительно в сервисной сети CITROËN

или в специализированном техцентре.

автомобильные аккумуляторные батареи

содержат вредные вещества - серную кислоту

и свинец.

их следует снимать с эксплуатации в

соответствии с действующими правилами и ни в

коем случае не смешивать с бытовыми отходами.

отслужившие элементы питания и

аккумуляторные батареи следует сдавать

на специализированные пункты сбора таких

отходов.

Общие сведения

Свинцовые стартерные аккумуляторные батареи

Никогда не пытайтесь запустить
двигатель "с толчка" или "с буксира",
если у вас автоматическая коробка
передач.

клемма (-) батареи недоступна.
вынесенная точка подключения к массе
расположена в верхней части моторного
отсека (рядом с акБ).
