Эргономика и комфорт

автоматический кондиционер воздуха (двухзонный)

система кондиционирования воздуха
работает при запущенном двигателе, но
вентиляцией можно пользоваться и при
включенном зажигании.
Работа кондиционера, температура,
подача и распределение воздуха в салоне
регулируются в автоматическом режиме.

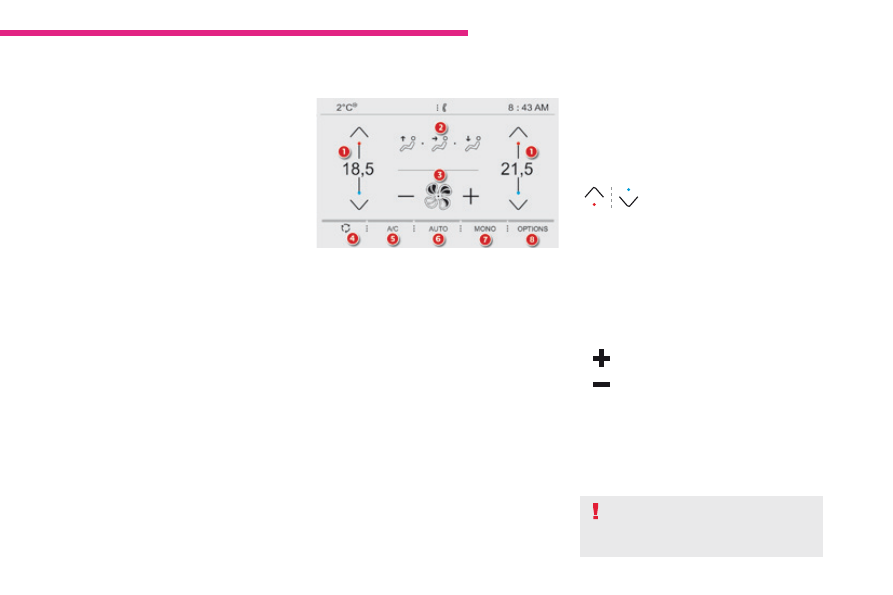

Настройка температуры

1. Настройка температуры в зоне

водителя/пассажира.

2. Настройка распределения воздушных

потоков.

3. Регулятор подачи воздуха.

4. подача наружного воздуха /

Рециркуляция воздуха.

5. включение / выключение кондиционера

воздуха.

6. автоматический режим.

7. Режим "моно".

8. доступ к странице второго уровня.

водитель и передний пассажир могут
раздельно и независимо друг от друга
настраивать температуру воздуха.

Нажмите на одну из этих

кнопок, чтобы повысить или
понизить заданный уровень.

величина на дисплее показывает уровень
комфортности микроклимата, а не
температуру воздуха.

Разница между уровнями регулировок в левой
и правой зонах не должна превышать 3.

Нажмите на кнопку меню "

Микроклимат"

и откройте страницу настроек системы
кондиционирования воздуха.

Регулятор подачи воздуха

Не выключайте вентиляцию надолго во
время движения (во избежание запотевания
стекол и ухудшения атмосферы в салоне).

Нажмите на одну из этих кнопок,

чтобы ускорить или замедлить
вращение вентилятора.

символ подачи воздуха (пропеллер) будет
постепенно заштриховываться в зависимости
от заданного количества воздуха.
уменьшая подачу воздуха до минимума, вы
останавливаете вентиляцию салона.
при этом появится символ "- - -".

100

Эргономика и комфорт

при помощи этих кнопок можно
распределять воздух по салону,
комбинируя сопла для подачи воздуха.

Настройка распределения

воздушных потоков

к ветровому стеклу.

к ногам пассажиров.

к центральным и боковым соплам.

Распределение воздуха можно
отрегулировать, пользуясь разными
кнопками: горящая в кнопке контрольная
лампа свидетельствует о подаче воздуха
в указанном направлении; погасшая лампа
свидетельствует об отсутствии подачи
воздуха в данном направлении.
в режиме AUTO все три кнопки погашены.

Выключение системы

Работа системы

Включение / Выключение

кондиционера воздуха

кондиционер воздуха предназначен для
работы в любое время года, при этом окна
салона должны быть закрыты.
с ним вы можете:
- в летнее время охладить воздух в салоне,
- в зимнее время, при температуре выше 3°C,

ускорить удаление конденсата со стекол.

старайтесь не включать режим
рециркуляции воздуха надолго
(во избежание запотевания стекол и
ухудшения атмосферы в салоне).

Если контрольная лампа погасла, значит
воздух в салон подается извне.
Если контрольная лампа горит, значит
включен режим рециркуляции, при котором
подача воздуха извне перекрыта.

Нажмите на эту кнопку, чтобы

выбрать способ подачи
воздуха в салон.

подача наружного воздуха позволяет
избежать оседания конденсата на ветровом
и боковых стеклах.
Рециркуляция позволяет изолировать
салон от наружных неприятных запахов и
дыма.
эта же функция способствует ускоренному
прогреву или охлаждению воздуха в салоне.

Подача наружного воздуха /

Рециркуляция воздуха

вновь нажмите на эту кнопку,

чтобы выключить систему
кондиционирования воздуха.

Если контрольная лампа погасла, значит
кондиционер выключен.

Нажмите на эту кнопку,

чтобы включить систему
кондиционирования воздуха.

Если горит контрольная лампа, значит
кондиционер включен.
кондиционер воздуха не работает при
выключенном регуляторе подачи воздуха.

101

Эргономика и комфорт

в холодную погоду и когда двигатель
не прогрет, чтобы ограничить
охлаждение салона, подача воздуха
будет нарастать постепенно вплоть
до достижения заданного уровня
комфортности микроклимата.
Если, садясь в автомобиль, вы
обнаружите, что температура
воздуха в его салоне намного ниже
или выше комфортной, не пытайтесь
изменить ее регулятором - это
бесполезно. система сама доведет
температуру до комфортного
уровня.

эти настройки привязаны только к
автоматическому режиму "AUTO". тем не
менее, после выключения режима "AUTO"
на панели показывается режим, выбранный
последним.
смена настройки не ведет к автоматическому
включению режима "AUTO", если он выключен.

Горящая контрольная лампа кнопки свидетельствует
о том, что кондиционер работает в автоматическом
режиме: в соответствии с заданным вами уровнем
комфортности микроклимата система будет
поддерживать на оптимальном уровне температуру,
подачу и распределение воздуха в салоне.
вы можете в любой момент воспользоваться ручной
настройкой. при этом контрольная лампа в кнопке
погаснет.
F

вновь нажмите на эту кнопку, чтобы включить

систему автоматического поддержания
комфорта.

Нажмите на эту кнопку, чтобы

включить или выключить
автоматическую работу
кондиционера.

Автоматическое поддержание

комфортного микроклимата

для изменения текущего режима, нажмите
на кнопку, чтобы открыть режимы на выбор:

"SOFT": обеспечивает спокойную
атмосферу и тихую работу, ограничивая
при этом подачу воздуха.

"NORMAL": поддерживает комфортную
температуру и тихую работу системы
(настроен по умолчанию).

"FAST": быстро и эффективно управляет
воздушными потоками.

интенсивность работы системы в
автоматическом режиме можно выбрать
и настроить в окне второго уровня меню
"

Микроклимат".

Нажмите эту кнопку, чтобы

перейти к странице второго
уровня.

102

Эргономика и комфорт

Режим "Сзади"

Нажмите на эту кнопку, чтобы

включить или выключить
режим "Rear" ("сзади").

откройте в окне второго уровня меню

Микроклимат:

этот режим служит для подачи
охлажденного воздуха к задним сиденьям,
где пассажиры могут регулировать:
- распределение охлажденного воздуха

в зоне сидений 2

го

ряда,

- распределение охлажденного воздуха

в зоне сидений 3

го

ряда.

поверните верхний регулятор,

чтобы открыть или закрыть заднее
вентиляционное сопло.

поверните нижний регулятор, чтобы

уменьшить (влево) или увеличить
(вправо) подачу воздуха.

Регулировки в зоне сидений

го

ряда

Режим "Моно"

уровень комфортности микроклимата в
зоне пассажира можно выровнять с зоной
водителя (режим "монозона").

в меню

Микроклимат:

Нажмите на эту кнопку, чтобы

включить или выключить
режим "Моно".

этот режим автоматически отключится,
как только пассажир воспользуется своими
настройками температуры.
