Citroen C3 Picasso (2016 год). Руководство - часть 43

11

Практическая информация

175

C3Picasso_ru_Chap11_informations-pratiques_ed01-2015

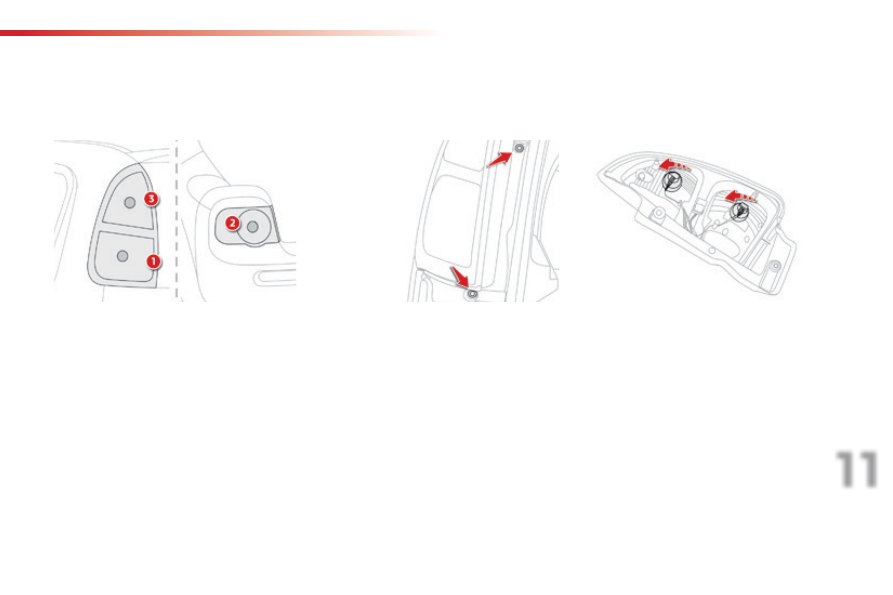

Задние фонари

1.



Стоп-сигналы / стояночные огни

(12VP21/5 W).

2.



Противотуманный фонарь, слева

(PR21W).



Фонарь заднего хода, справа (P21W).

3.



Указатели поворотов (P 21 W).

Замена ламп стоп-сигналов /

стояночных огней / указателей

поворотов

F

  поверните на четверть оборота патрон

соответствующей лампы,

F

  снимите перегоревшую лампу и

замените ее.

установку фонаря производите в обратной
последовательности.

F

  отверните оба винта крепления

фонаря,

F

  осторожно извлеките фонарь, потянув

его вдоль оси,

Практическая информация

176

C3Picasso_ru_Chap11_informations-pratiques_ed01-2015

Замена ламп

противотуманного фонаря /

фонаря заднего хода

F

  откройте багажник,

F

  нажмите на фиксаторы при помощи

двух отверток,

F

  отключите от фонаря разъем

электрожгута,

F

  поверните патрон на четверть оборота,

F

  снимите лампу и замените ее.

установку выполняйте в обратной
последовательности.

Замена ламп третьего

стоп-сигнала (4 лампы W5W)

F

  откройте крышку багажника,

F

  снимите две заглушки, установленные в

обшивке,

F

  вставьте тонкую отвертку в отверстие

рассеивателя,

F

  поверните на четверть оборота патрон

соответствующей неисправной лампы,

F

  извлеките лампу и замените ее.

при установке выполняйте операции в
порядке, обратном снятию.

Замена ламп подсветки

номерного знака (W5W)

F

  установите тонкую отвертку в одно из

наружных отверстий рассеивателя,

F

  протолкните его наружу, чтобы снять с

фиксаторов,

F

  снимите рассеиватель,

F

  извлеките лампу и замените ее.

при установке выполняйте операции в
порядке, обратном снятию.

11

Практическая информация

177

C3Picasso_ru_Chap11_informations-pratiques_ed01-2015

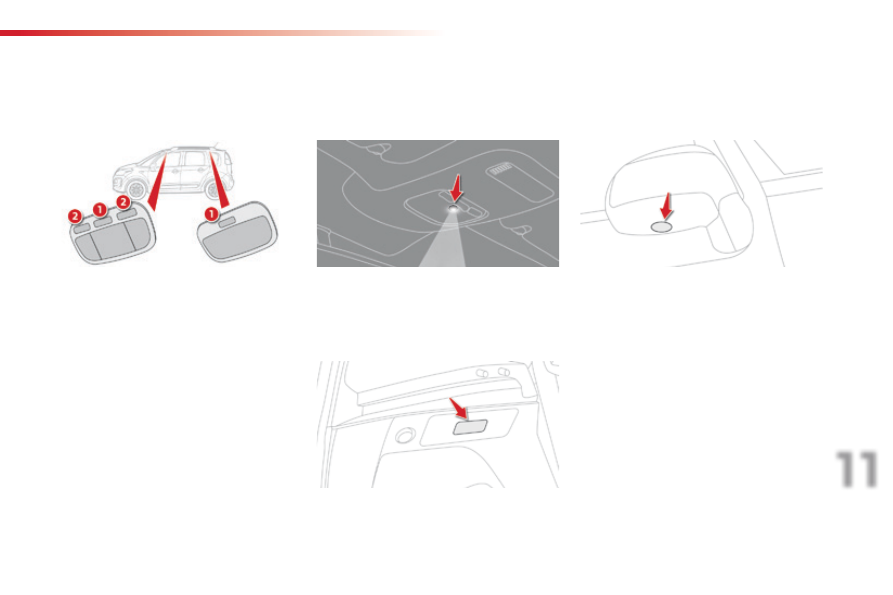

Внутреннее освещение

Плафоны (1 / W5W)

Чтобы извлечь перегоревшую лампу,
освободите рассеиватель плафона 1
при помощи тонкой отвертки со стороны
выключателя.

Индивидуальные светильники

(2 / W5W)

освободите рассеиватель плафона. Чтобы
извлечь перегоревшую лампу, уберите, при
необходимости, перегородку, отделяющую
светильник 2.

Подсветка багажника (W5W)

протолкните цоколь сзади и освободите
блок.

Светодиодный плафон для

подсветки салона

для замены светодиода обратитесь
в сервисную сеть CITROËN или в
специализированный техцентр.

Плафоны на наружных

зеркалах заднего вида (W5W)

Чтобы извлечь перегоревшую лампу,
снимите рассеиватель при помощи тонкой
отверки.

Практическая информация

178

C3Picasso_ru_Chap11_informations-pratiques_ed01-2015

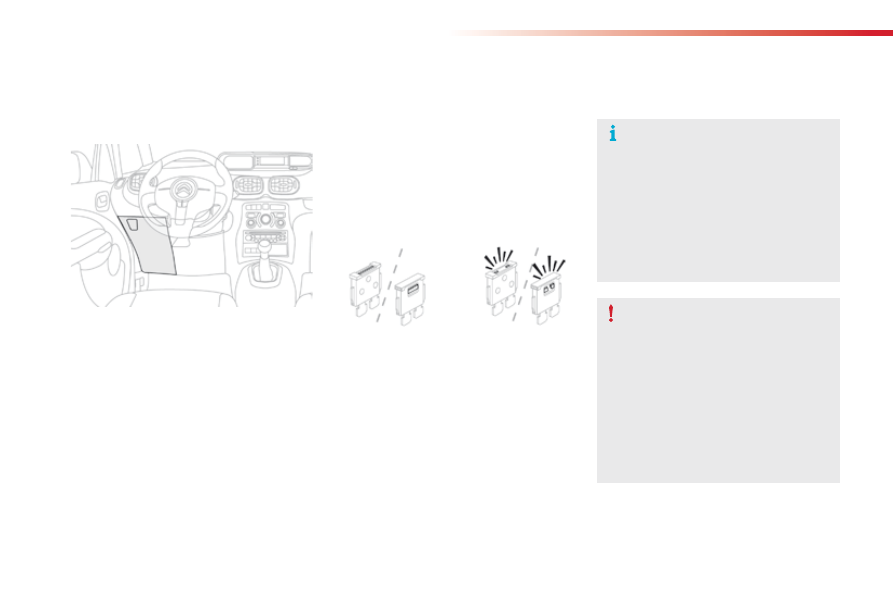

Замена электрического предохранителя

порядок действий при замене сгоревшего предохранителя на новый для восстановления работы соответствующей функции.

специальный пинцет для демонтажа и
места для запасных предохранителей
расположены на обратной стороне крышки
блока предохранителей в панели приборов.
для доступа к ним:
F

  снимите крышку с фиксаторов, потянув

ее вбок,

F

  уберите крышку полностью,

F

  достаньте пинцет.

Снятие и установка предохранителя

перед заменой сгоревшего предохранителя
необходимо выяснить и устранить причину
неисправности.
F

  определите сгоревший предохранитель

по состоянию его плавкого элемента.

F

  для извлечения предохранителя

пользуйтесь специальным пинцетом.

F

  сгоревший предохранитель

следует всегда заменять новым
предохранителем такого же номинала.

F

  проверьте соответствие номинала на

блоке и на предохранителе и сверьтесь
с нижеприведенными таблицами.

Исправный

предохранитель

Сгоревший

предохранитель

компания CITROËN не несет
ответственности за неисправности
автомобиля, вызванные установкой
дополнительного электрооборудования,
не изготовленного или не
рекомендованного к использованию
компанией CITROËN, либо установленного
с нарушением ее предписаний - в
особенности это относится к включенному
дополнительному электрооборудованию,
потребляющему ток в сумме более 10 ма.

Монтаж дополнительного

электрооборудования

система электрооборудования вашего автомобиля

рассчитана на работу как со стандартным

электрооборудованием, так и с дополнительными

устройствами.

прежде чем устанавливать на свой автомобиль

дополнительные электроприборы или электронные

устройства, проконсультируйтесь в сервисной сети

CITROËN или в специализированном техцентре.
