Chrysler Town, Dodge Caravan. Manual - part 272





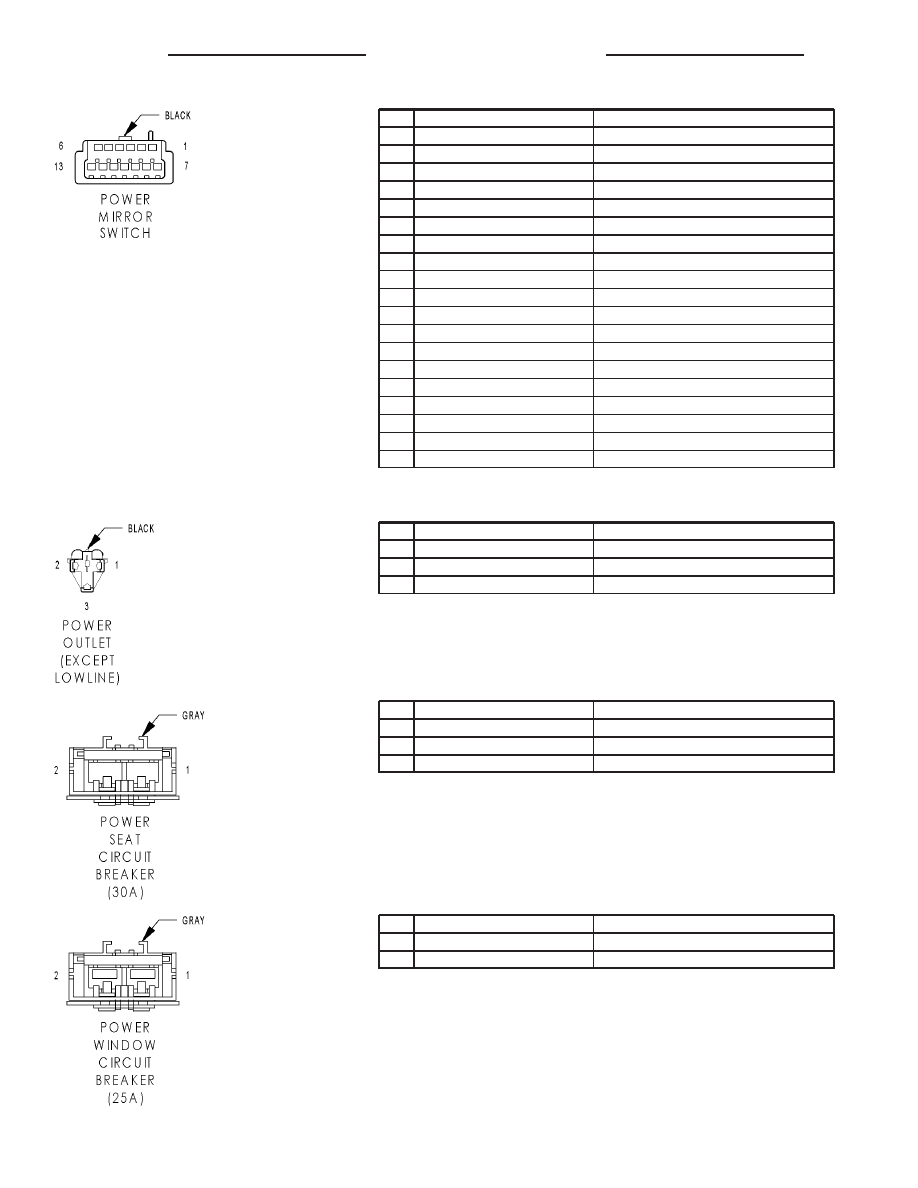

POWER MIRROR SWITCH - BLACK 13 WAY

CAV

CIRCUIT

FUNCTION

1

P70 20TN/LB

RIGHT MIRROR COMMON DRIVER (RIGHT/DOWN)

1

P70 20TN/LB (MEMORY)

RIGHT MIRROR COMMON DRIVER (RIGHT/DOWN)

2

-

-

3

-

-

4

-

-

5

-

-

6

P73 20TN/VT

LEFT MIRROR COMMON DRIVER (RIGHT/DOWN)

6

P73 20TN/VT (MEMORY)

LEFT MIRROR COMMON DRIVER (RIGHT/DOWN)

7

P75 20TN/LG

LEFT MIRROR LEFT DRIVER

7

P75 20TN/LG (MEMORY)

LEFT MIRROR LEFT DRIVER

8

P74 20TN/DB

RIGHT MIRROR LEFT DRIVER

8

P74 20TN/DB (MEMORY)

RIGHT MIRROR LEFT DRIVER

9

A108 20LG/RD

FUSED B(+)

10

-

-

11

Z408 18BK/LG

GROUND

12

P71 20TN/DG

LEFT MIRROR UP DRIVER

12

P71 20TN/DG (MEMORY)

LEFT MIRROR UP DRIVER

13

P72 20TN/GY

RIGHT MIRROR UP DRIVER

13

P72 20TN/GY (MEMORY)

RIGHT MIRROR UP DRIVER

POWER OUTLET (EXCEPT LOWLINE) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

A105 16DB/RD

FUSED B(+)

2

-

-

3

Z738 16BK/WT

GROUND

POWER SEAT CIRCUIT BREAKER (30A) - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

A110 12OR/RD

FUSED B(+)

2

A210 14OR/RD

FUSED SEAT SWITCH DRIVER

2

A210 14OR/RD

FUSED SEAT SWITCH DRIVER

POWER WINDOW CIRCUIT BREAKER (25A) - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

F30 12PK/YL

FUSED ACCESSORY RELAY OUTPUT

2

F304 12WT/PK

FUSED WINDOW CIRCUIT BREAKER OUTPUT

8W - 80 - 104

8W-80 CONNECTOR PIN-OUTS

RS

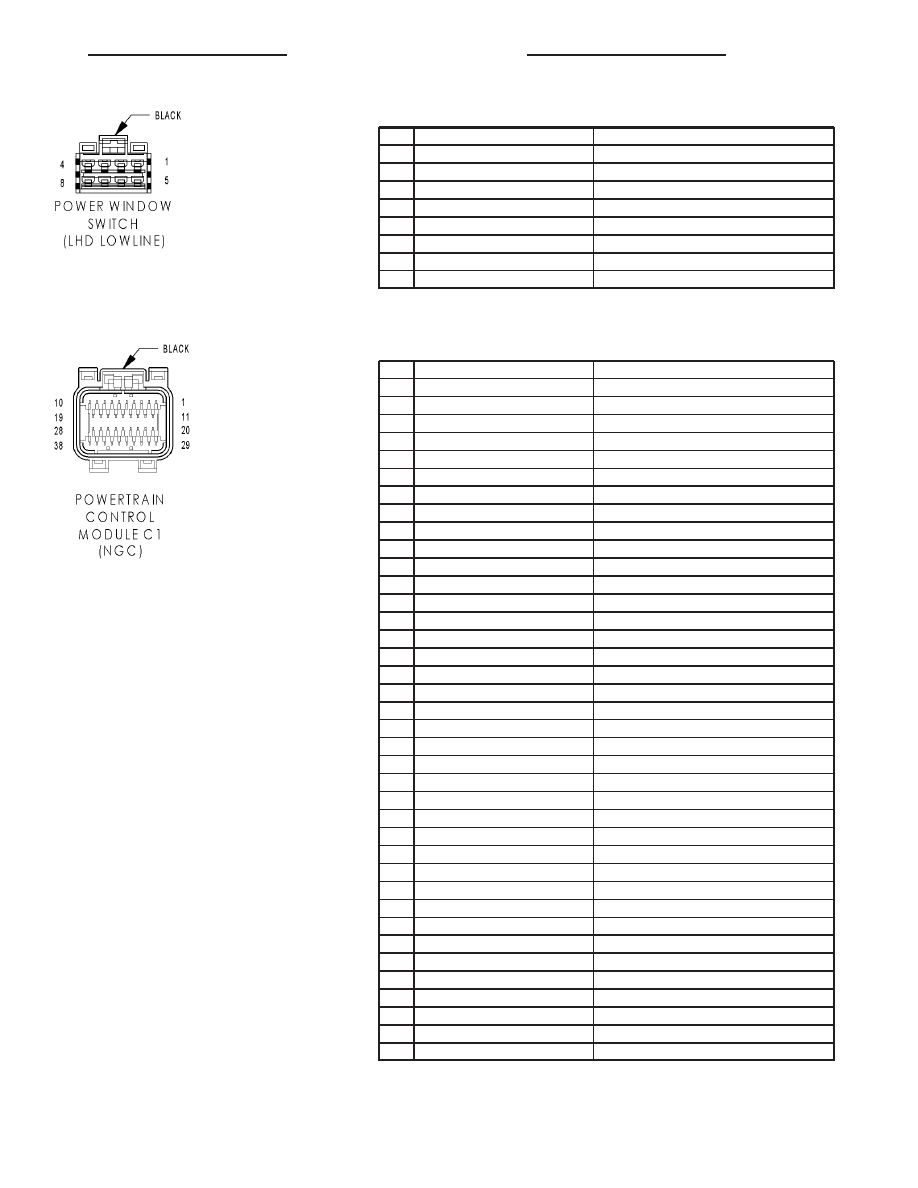

POWER WINDOW SWITCH (LHD LOWLINE) - BLACK 8 WAY

CAV

CIRCUIT

FUNCTION

1

F304 16WT/PK

FUSED WINDOW CIRCUIT BREAKER OUTPUT

2

Z421 12BK/BR

GROUND

3

Z421 12BK/BR

GROUND

4

-

-

5

Q26 12OR/GY

MASTER WINDOW SWITCH PASSENGER (DOWN)

6

F304 16WT/PK

FUSED WINDOW CIRCUIT BREAKER OUTPUT

7

Z421 20BK/BR

GROUND

8

Q16 12OR/TN

MASTER WINDOW SWITCH PASSENGER (UP)

POWERTRAIN CONTROL MODULE C1 (NGC) - BLACK 38 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

-

-

4

-

-

5

-

-

6

-

-

7

-

-

8

-

-

9

Z130 18BK/BR

GROUND

10

-

-

11

F202 20PK/GY

FUSED IGNITION SWITCH OUTPUT (RUN-START)

12

F1 18PK/WT (EXCEPT EXPORT)

FUSED IGNITION SWITCH OUTPUT (RUN-START)

13

N7 18DB/OR (MTX)

VEHICLE SPEED SIGNAL

14

-

-

15

-

-

16

-

-

17

-

-

18

Z131 18BK/DG

GROUND

19

-

-

20

G6 16VT/GY

OIL PRESSURE SIGNAL

21

-

-

22

G31 18VT/LG

AAT SIGNAL

23

-

-

24

-

-

25

D20 20WT/LG

SCI RECEIVE (PCM)

26

D123 20WT/BR

FLASH PROGRAM ENABLE

27

-

-

28

-

-

29

A109 18OR/RD

FUSED B(+)

30

T751 18YL

FUSED IGNITION SWITCH OUTPUT (START)

31

K141 18DB/YL

O2 1/2 SIGNAL

32

K904 18DB/DG

O2 RETURN (DOWN)

33

-

-

34

-

-

35

-

-

36

D21 20WT/BR

SCI TRANSMIT (PCM)

37

D15 18DG/YL

SCI TRANSMIT (TCM)

38

D25 18WT/VT

PCI BUS

RS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 105

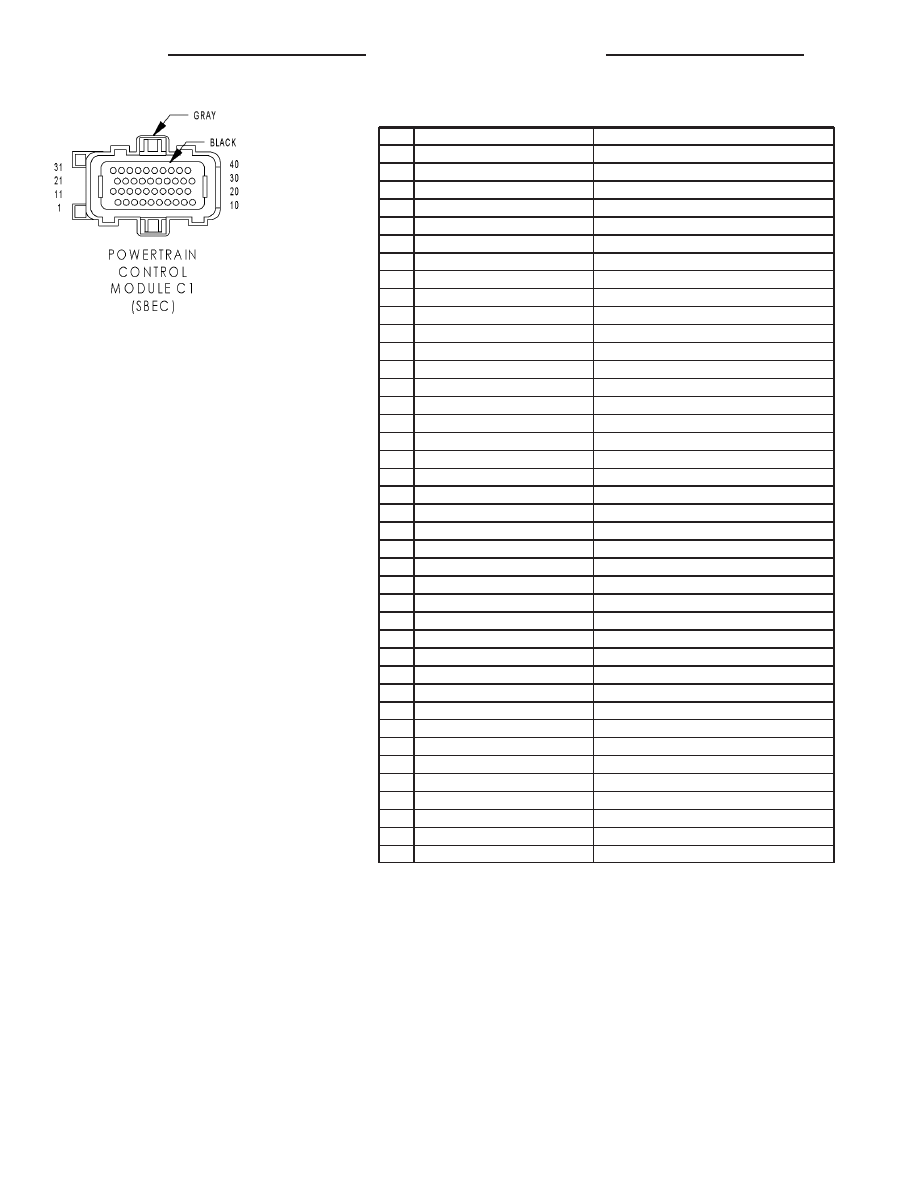

POWERTRAIN CONTROL MODULE C1 (SBEC) - GRAY/BLACK 40 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

K18 16DB/OR

IGNITION COIL NO. 3 DRIVER

3

K17 16DB/TN

IGNITION COIL NO. 2 DRIVER

4

-

-

5

V32 18VT/YL

SPEED CONTROL ON/OFF SWITCH SENSE

6

K342 16BR/WT

AUTOMATIC SHUT DOWN RELAY OUTPUT

7

K13 16BR/LB

FUEL INJECTOR NO. 3 DRIVER

8

K20 18BR/GY

GENERATOR FIELD CONTROL

9

-

-

10

Z130 18BK/BR

GROUND

11

K19 16DB/DG

IGNITION COIL NO. 1 DRIVER

12

G6 16VT/GY

ENGINE OIL PRESSURE SWITCH SENSE

13

K11 16BR/YL

FUEL INJECTOR NO. 1 DRIVER

14

K58 16BR/VT

FUEL INJECTOR NO. 6 DRIVER

15

K38 16BR/OR

FUEL INJECTOR NO. 5 DRIVER

16

K14 16BR/TN

FUEL INJECTOR NO. 4 DRIVER

17

K12 16BR/DB

FUEL INJECTOR NO. 2 DRIVER

18

K99 18BR/LG

OXYGEN SENSOR 1/1 HEATER CONTROL

19

-

-

20

F202 18PK/GY

FUSED IGNITION SWITCH OUTPUT (RUN-START)

21

-

-

22

-

-

23

-

-

24

-

-

25

K42 18DB/YL (ABS EXCEPT EXPORT)

KNOCK SENSOR SIGNAL

26

K2 18VT/OR

ENGINE COOLANT TEMPERATURE SENSOR SIGNAL

27

K902 18BR/DG

OXYGEN SENSOR GROUND

28

-

-

29

-

-

30

K41 18DB/LB

OXYGEN SENSOR 1/1 SIGNAL

31

T752 18DG/OR

STARTER MOTOR RELAY CONTROL

32

K24 18BR/LB

CRANKSHAFT POSITION SENSOR SIGNAL

33

K44 18DB/GY

CAMSHAFT POSITION SENSOR SIGNAL

34

-

-

35

K22 18BR/OR

THROTTLE POSITION SENSOR SIGNAL

36

K1 18VT/BR

MANIFOLD ABSOLUTE PRESSURE SENSOR SIGNAL

37

K21 18DB/LG

INTAKE AIR TEMPERATURE SENSOR SIGNAL

38

T751 18YL

FUSED IGNITION SWITCH OUTPUT (START)

39

-

-

40

K35 18DB/VT

EGR SOLENOID CONTROL

8W - 80 - 106

8W-80 CONNECTOR PIN-OUTS

RS

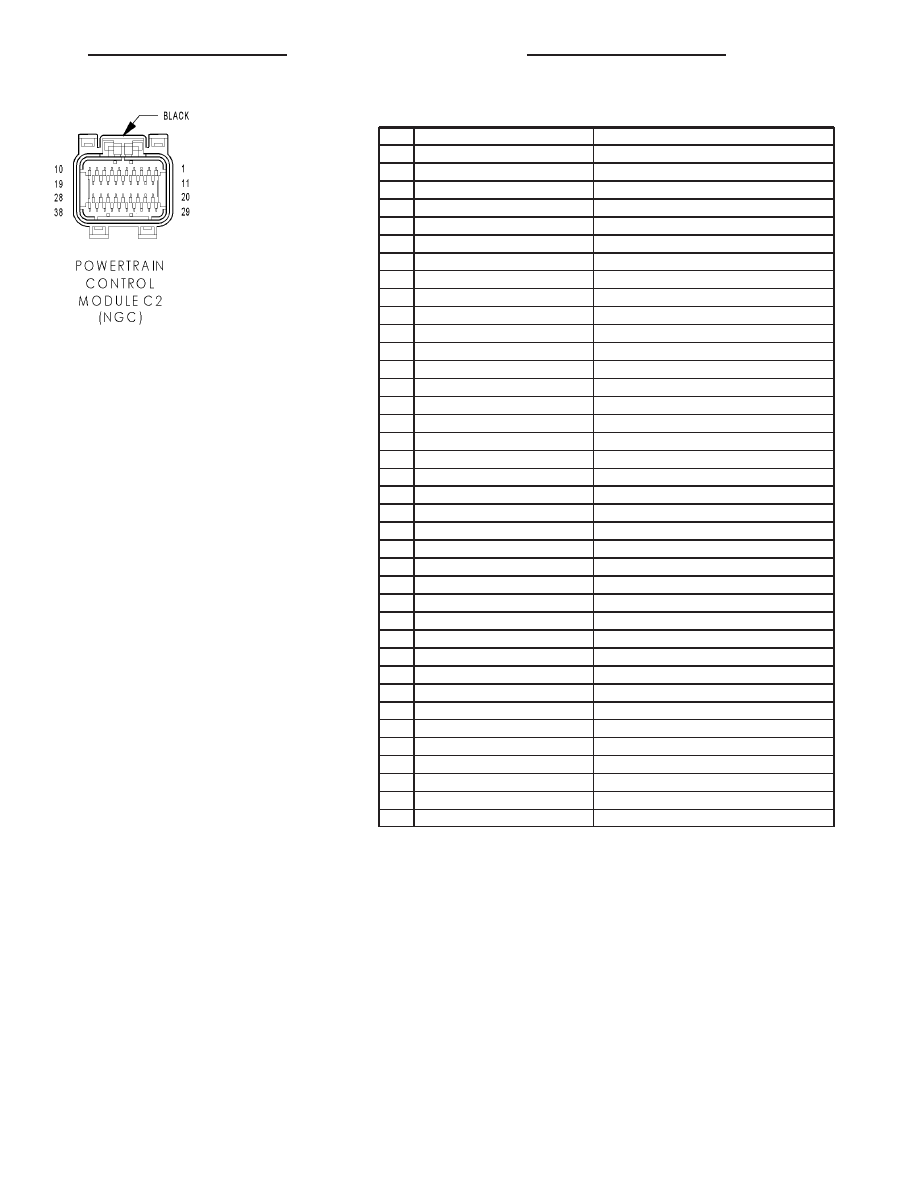

POWERTRAIN CONTROL MODULE C2 (NGC) - BLACK 38 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

-

-

4

-

-

5

-

-

6

-

-

7

-

-

8

-

-

9

K17 18DB/TN

COIL CONTROL NO. 2

10

K19 18DB/DG

COIL CONTROL NO. 1

11

K14 16 BR/TN

INJECTOR CONTROL NO. 4

12

K13 16BR/LB

INJECTOR CONTROL NO. 3

13

K12 16BR/DB

INJECTOR CONTROL NO. 2

14

K11 16BR/YL

INJECTOR CONTROL NO. 1

15

-

-

16

-

-

17

-

-

18

K99 18BR/LG

O2 1/1 HEATER CONTROL

19

K20 18BR/GY

GEN FIELD CONTROL

20

K2 18VT/OR

ECT SIGNAL

21

K22 18BR/OR

TP SIGNAL

22

-

-

23

K1 18VT/BR

MAP SIGNAL

24

K942 18BR/LG

KS RETURN

25

K42 18DB/YL

KS SIGNAL

26

-

-

27

K900 18DB/DG

SENSOR GROUND

28

K961 18BR/VT

IAC RETURN

29

F855 20PK/YL

5 VOLT SUPPLY

30

K21 18DB/LG

IAT SIGNAL

31

K41 18DB/LB

O2 1/1 SIGNAL

32

K902 18BR/DG

O2 RETURN (UP)

33

-

-

34

K44 18DB/GY

CMP SIGNAL

35

K24 18BR/LB

CKP SIGNAL

36

-

-

37

-

-

38

K61 18VT/GY

IAC MOTOR CONTROL

RS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 107
