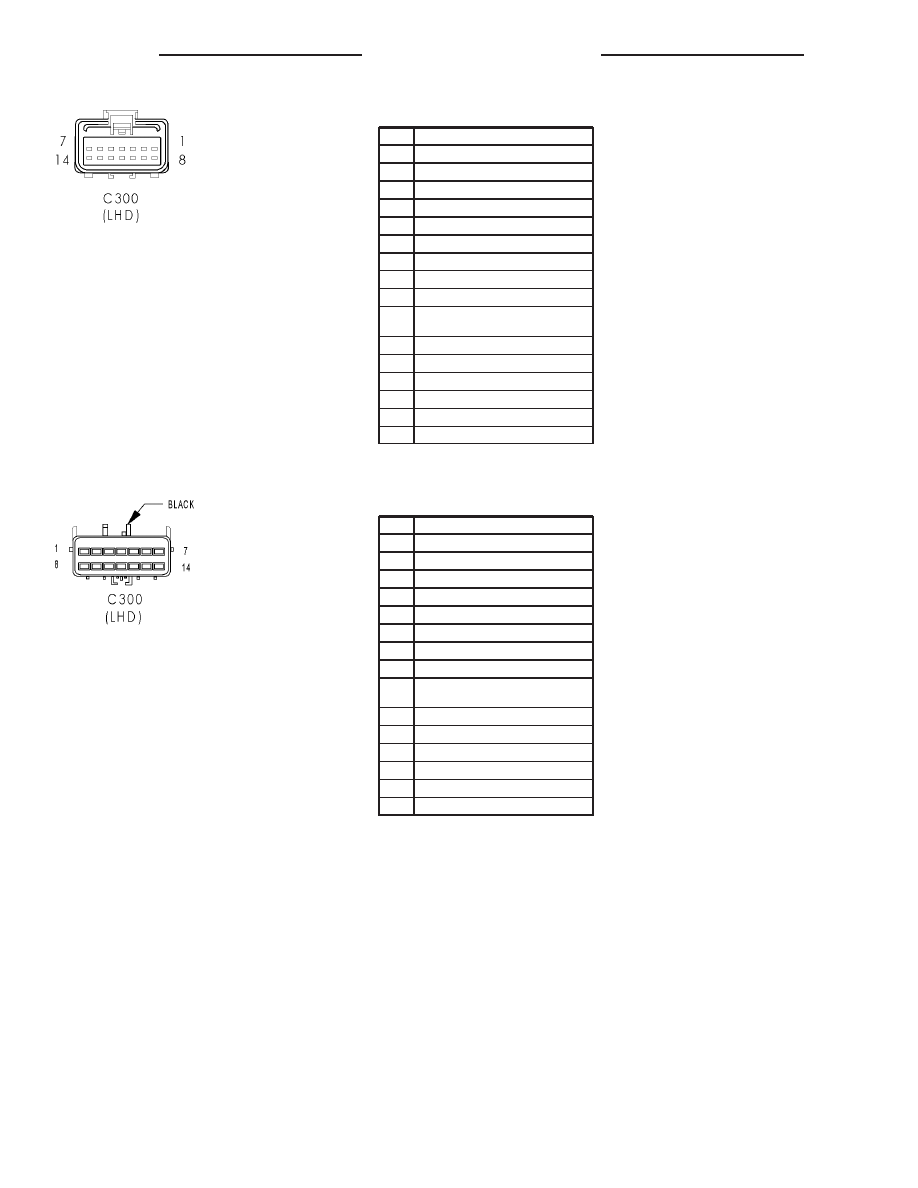

C300 (LHD) - (LEFT DOOR SIDE)

CAV

CIRCUIT

1

G75 20VT

2

Z821 12BK/BR (EXCEPT BASE)

2

Z75 20BK/VT (BASE)

3

X53 22DG

4

X55 22DG/BR

5

G161 22VT/DG (POWER LOCKS)

6

P1 20TN/LG (POWER LOCKS)

7

P3 20TN/WT (POWER LOCKS)

8

F304 12WT/PK (POWER WINDOWS)

8

F304 16WT/PK (EXCEPT POWER
WINDOWS)

9

Q16 12OR/TN (POWER WINDOWS)

10

Q26 14OR/GY (POWER WINDOWS)

11

Q13 16OR/DB (POWER WINDOWS)

12

Q23 16OR/LB (POWER WINDOWS)

13

Q14 16OR/BR (POWER WINDOWS)

14

Q24 16OR/DG (POWER WINDOWS)

C300 (LHD) - BLACK (BODY SIDE)

CAV

CIRCUIT

1

G75 22VT

2

Z821 12BK/BR

3

X53 22DG

4

X55 22DG/BR

5

G161 22VT/DG

6

P1 20TN/LG

7

P3 20TN/WT

8

F304 12WT/PK (POWER WINDOWS)

8

F302 18GY/PK (EXCEPT POWER
WINDOWS)

9

Q16 12OR/TN (POWER WINDOWS)

10

Q26 14OR/GY (POWER WINDOWS)

11

Q13 16OR/DB (POWER WINDOWS)

12

Q23 16OR/LB (POWER WINDOWS)

13

Q14 16OR/BR

14

Q24 16OR/DG (POWER WINDOWS)

8W - 80 - 28

8W-80 CONNECTOR PIN-OUTS

RS

C300 (RHD EXCEPT LOWLINE) - (LEFT DOOR

SIDE)

CAV

CIRCUIT

1

G75 20VT

2

Z821 12BK/BR

3

X53 20DG

4

X55 20DG/BR

5

G161 20VT/DG

6

P1 20TN/LG

7

P3 20TN/WT

8

F304 12WT/PK

9

Q16 12OR/TN

10

Q26 12OR/GY

11

Q13 16OR/DB

12

Q23 16OR/LB

13

Q14 16OR/BR

14

Q24 16OR/DG

C300 (RHD LOWLINE) - (LEFT DOOR SIDE)

CAV

CIRCUIT

1

G75 20VT

2

Z822 20BK/BR

3

X53 22DG

4

X55 22DG/BR

5

G161 20VT/DG

6

P1 20TN/LG

7

P3 20TN/WT

8

F304 12WT/PK

9

Q16 12OR/TN (POWER WINDOWS)

10

Q26 14OR/GY (POWER WINDOWS)

C300 (RHD) - BLACK (BODY SIDE)

CAV

CIRCUIT

1

G75 22VT

2

Z822 20BK/BR

3

X53 22DG

4

X55 22DG/BR

5

G161 22VT/DG

6

P1 20TN/LG

7

P3 20TN/WT

8

F304 12WT/PK

9

Q16 12OR/TN (POWER WINDOWS)

10

Q26 14OR/GY (POWER WINDOWS)

RS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 29

C301 (BASE/POWER LOCKS) - LT. GRAY (BODY

SIDE)

CAV

CIRCUIT

1

G163 16VT/LB

2

-

C301 (BASE/POWER LOCKS) - LT. GRAY (LEFT

DOOR SIDE)

CAV

CIRCUIT

1

G163 14VT/LB

2

-

C301 (LHD PREMIUM/MEMORY) - LT. GRAY

(BODY SIDE)

CAV

CIRCUIT

1

M21 20YL/BR

2

X13 16DG/GY

3

X15 16GY/DG

4

X153 20DG/YL

5

X155 20DG/LB

6

G163 22VT/LB (POWER LOCKS)

7

G200 22VT/BR

8

G920 22VT/YL

9

-

10

-

C301 (LHD PREMIUM/MEMORY) - LT. GRAY

(LEFT DOOR SIDE)

CAV

CIRCUIT

1

M21 20YL/BR

2

X13 16DG/GY

3

X15 16GY/DG

4

X153 20DG/YL

5

X155 20DG/LB

6

G163 20VT/LB (POWER LOCKS)

7

G200 20VT/BR

8

G920 20VT/YL

9

-

10

-

8W - 80 - 30

8W-80 CONNECTOR PIN-OUTS

RS

C301 (RHD/LHD PREMIUM EXCEPT MEMORY ) -

LT. GRAY (BODY SIDE)

CAV

CIRCUIT

1

M21 20YL/BR

2

X13 16DG/GY

3

X15 16GY/DG

4

X153 20DG/YL

5

X155 20DG/LB

6

G163 22VT/LB

C301 (RHD/LHD PREMIUM EXCEPT MEMORY) -

LT. GRAY (LEFT DOOR SIDE)

CAV

CIRCUIT

1

M21 20YL/BR

2

X13 16DG/GY

3

X15 16GY/DG

4

X153 20DG/YL

5

X155 20DG/LB

6

G163 20VT/LB

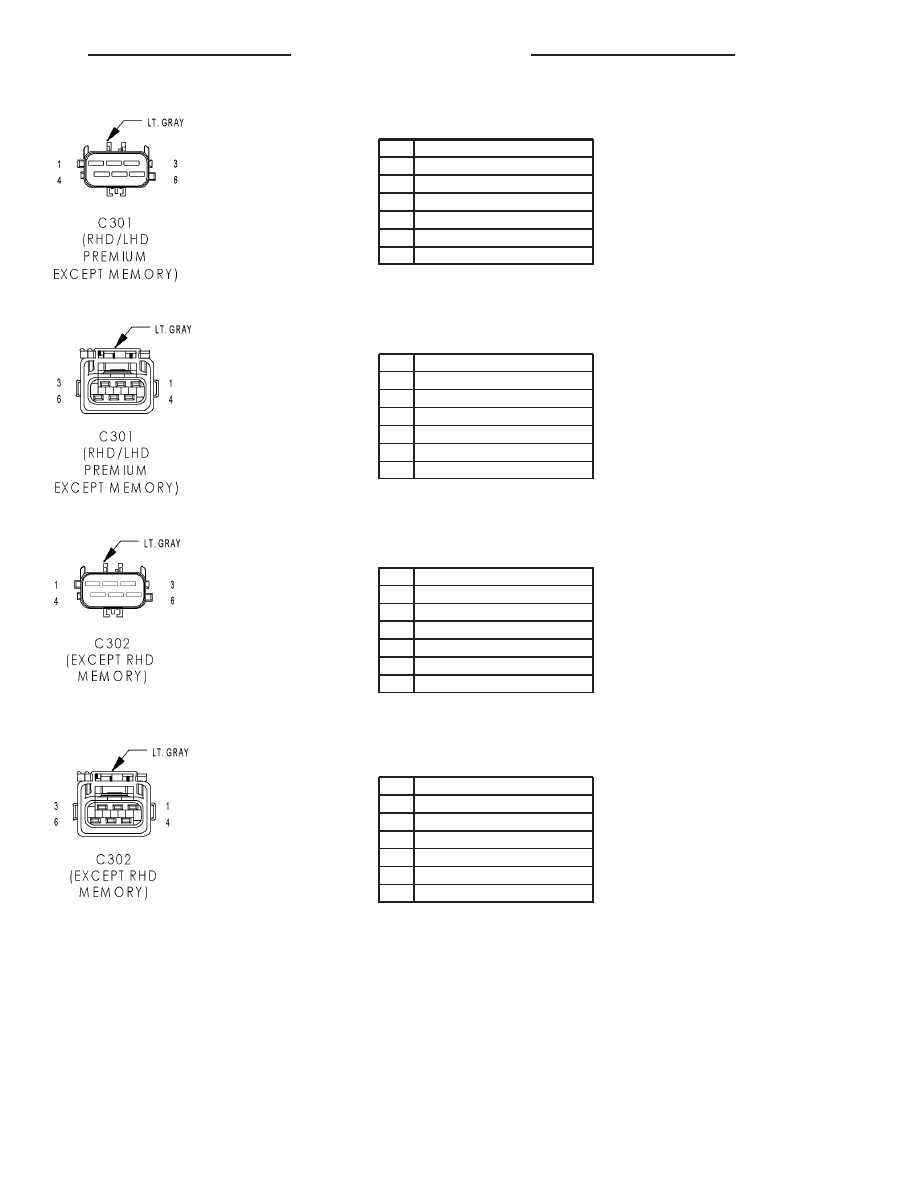

C302 (EXCEPT RHD MEMORY) - LT. GRAY (BODY

SIDE)

CAV

CIRCUIT

1

M21 20YL/BR

2

X13 16DG/GY (PREMIUM)

3

X15 16GY/DG (PREMIUM)

4

X154 20GY/YL (PREMIUM)

5

X156 20GY/LB (PREMIUM)

6

G162 22VT/WT (POWER LOCKS)

C302 (EXCEPT RHD MEMORY) - LT. GRAY

(RIGHT DOOR SIDE)

CAV

CIRCUIT

1

M21 20YL/BR

2

X13 16DG/GY (PREMIUM)

3

X15 16GY/DG (PREMIUM)

4

X154 20GY/YL (PREMIUM)

5

X156 20GY/LB (PREMIUM)

6

G162 20VT/WT (POWER LOCKS)
