(4) Install the OD/Reverse piston assembly to the

input clutch retainer as shown in (Fig. 236).

(5) Install the input hub/shaft assy. to the OD/Re-

verse piston/clutch retainer assy. (Fig. 237).

(6) Install input hub tapered snap ring (Fig. 238)

(Fig. 239).

(7) Install UD clutch piston (Fig. 240).
(8) Install UD piston return spring and Tool 5067

as shown in (Fig. 241).

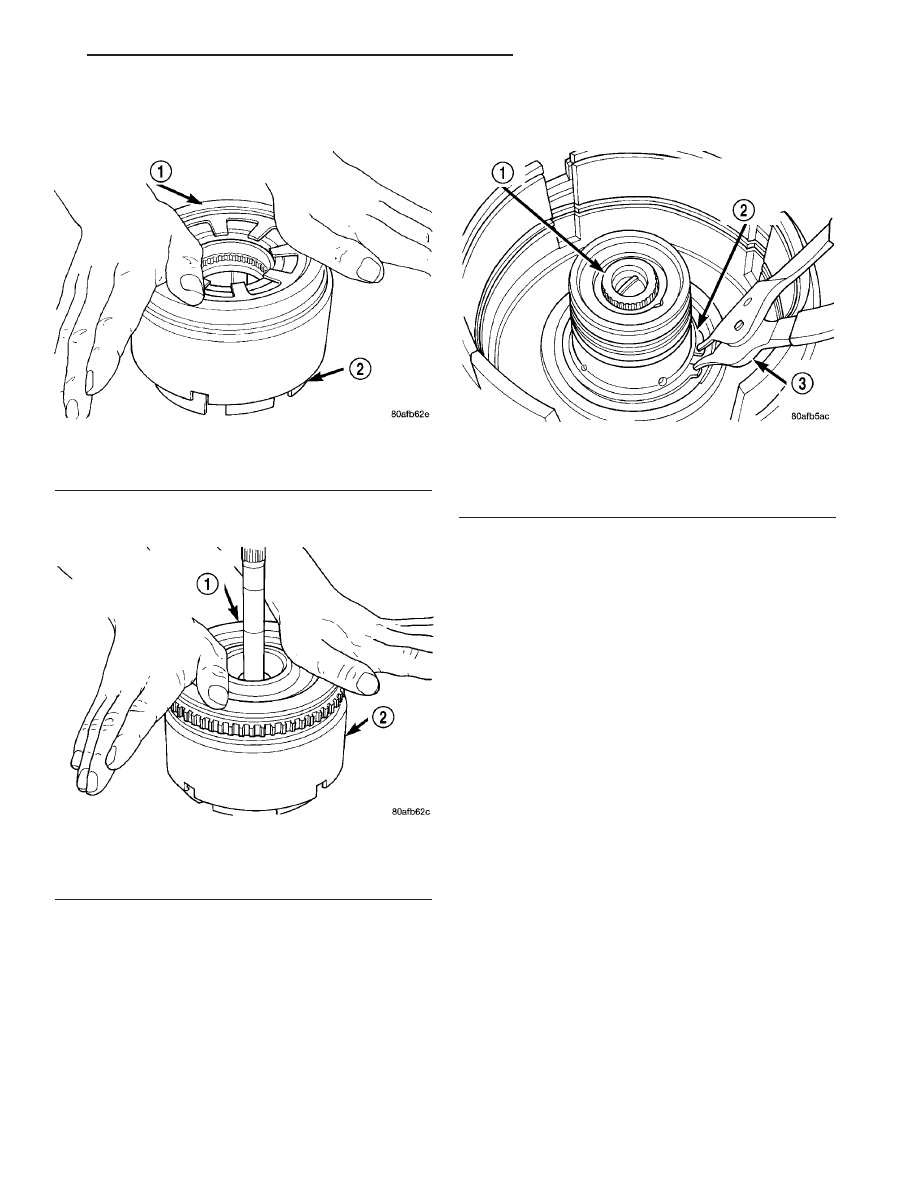

Fig. 236 Install OD/Reverse Piston

1 - PUSH DOWN TO INSTALL OVERDRIVE/REVERSE PISTON
2 - INPUT CLUTCHES RETAINER

Fig. 237 Install Input Shaft Hub Assembly

1 - PUSH DOWN TO INSTALL INPUT SHAFT HUB ASSEMBLY
(ROTATE TO ALIGN SPLINES)
2 - OD/REV. PISTON

Fig. 238 Install Input Hub Tapered Snap Ring

1 - INPUT SHAFT
2 - INPUT HUB SNAP RING (TAPERED SIDE UP WITH TABS IN
CAVITY)
3 - SNAP RING PLIERS

JR

41TE AUTOMATIC TRANSAXLE

21 - 297

INPUT CLUTCH ASSEMBLY (Continued)

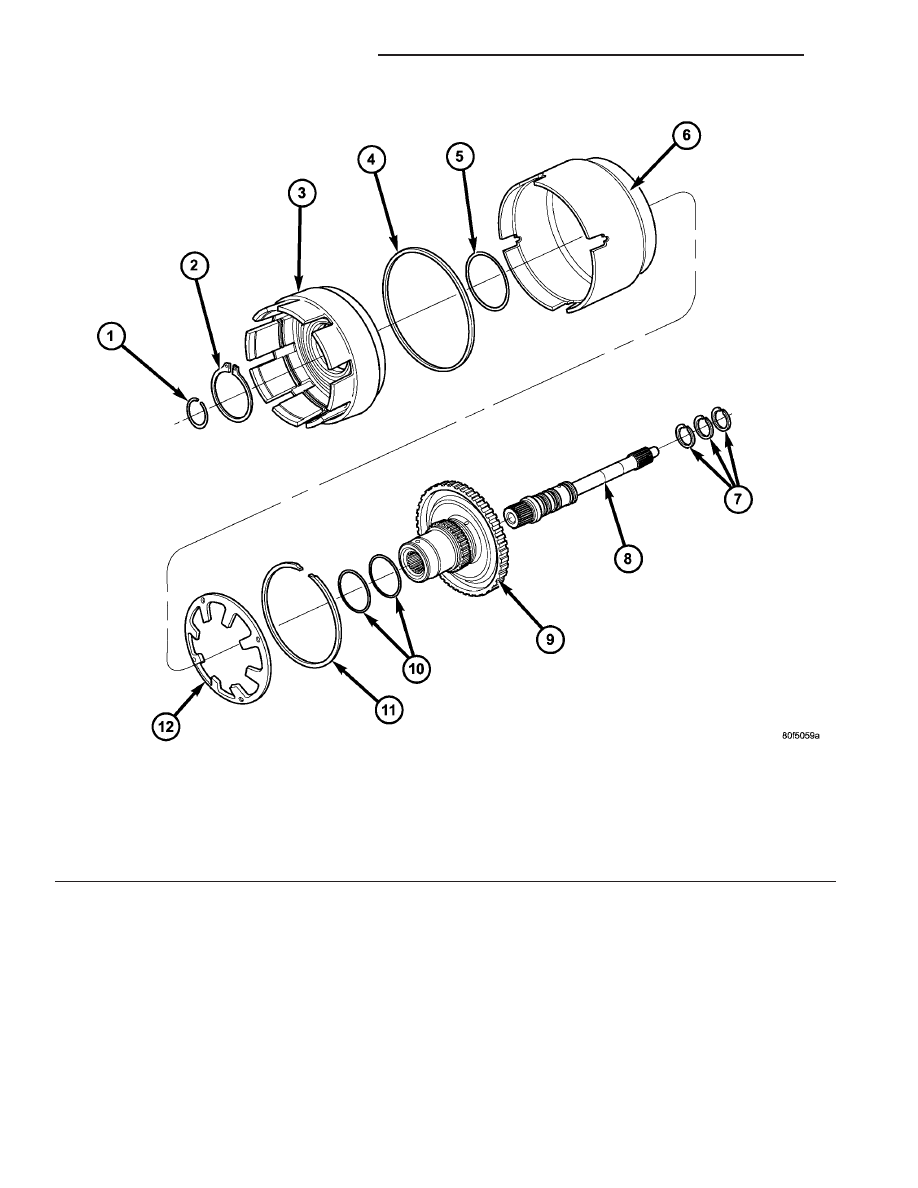

Fig. 239 Input Clutch Hub, Retainer, and OD/Reverse Piston

1 - SNAP RING (INPUT SHAFT)
2 - SNAP RING
3 - CLUTCH RETAINER
4 - SEAL, OUTER
5 - SEAL, INNER
6 - OD/REVERSE PISTON

7 - SEAL, INPUT SHAFT
8 - SHAFT, INPUT
9 - HUB
10 - SEAL
11 - SNAP RING
12 - BELLEVILLE SPRING

21 - 298

41TE AUTOMATIC TRANSAXLE

JR

INPUT CLUTCH ASSEMBLY (Continued)

(9) Using Tool 5059A and an arbor press, Install

the UD spring retainer and snap ring (Fig. 242) (Fig.
243) (Fig. 244) Compress just enough to install snap
ring.

CAUTION: Compress return spring just enough to
install snap ring.

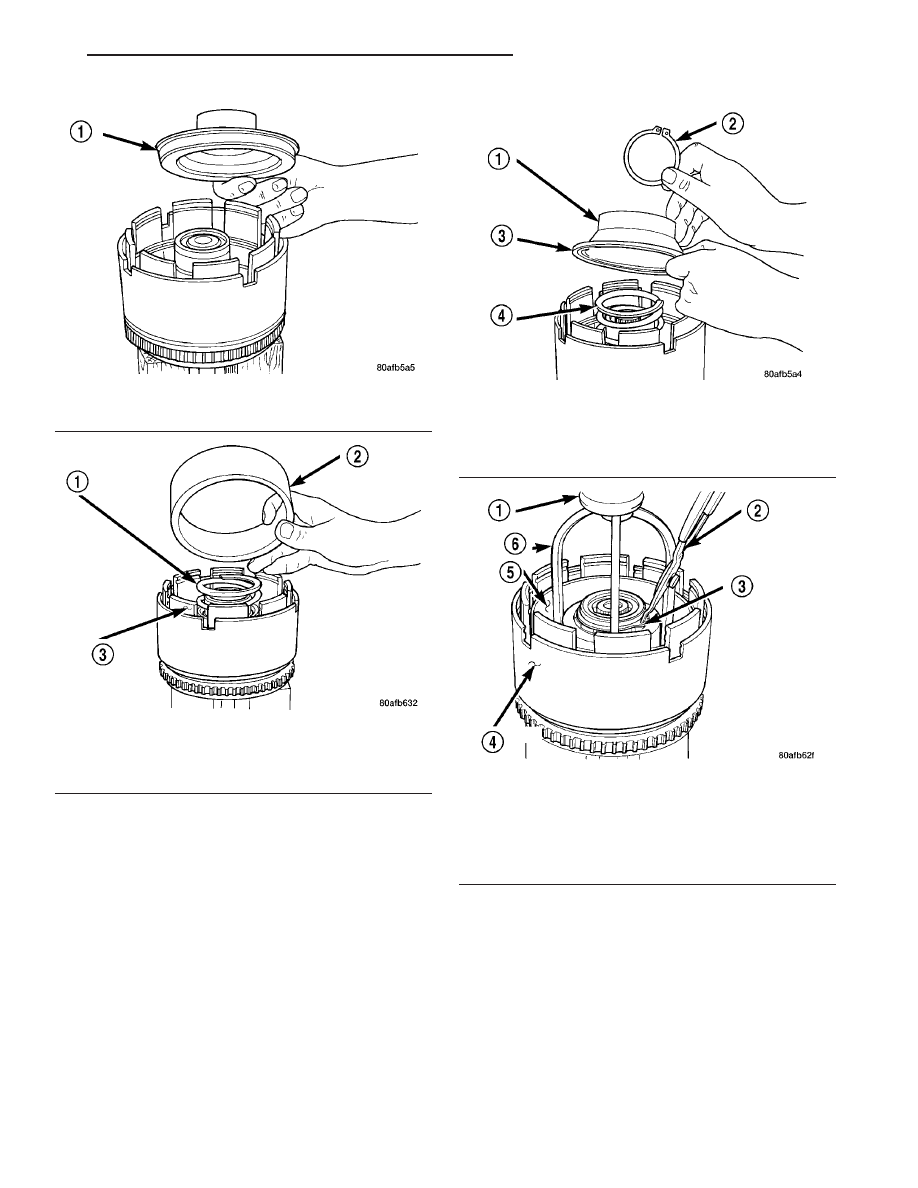

Fig. 240 Underdrive Clutch Piston

1 - PISTON

Fig. 241 Seal Compressor Special Tool 5067

1 - PISTON RETURN SPRING
2 - SPECIAL TOOL 5067
3 - INPUT SHAFT CLUTCHES RETAINER ASSEMBLY

Fig. 242 UD Return Spring and Retainer

1 - UNDERDRIVE SPRING RETAINER
2 - SNAP RING
3 - SEAL
4 - PISTON RETURN SPRING

Fig. 243 Install UD Spring Retainer and Snap Ring

1 - ARBOR PRESS RAM
2 - SNAP RING PLIERS
3 - SNAP RING
4 - OD/REVERSE PISTON
5 - TOOL 5067
6 - TOOL 5059A

JR

41TE AUTOMATIC TRANSAXLE

21 - 299

INPUT CLUTCH ASSEMBLY (Continued)

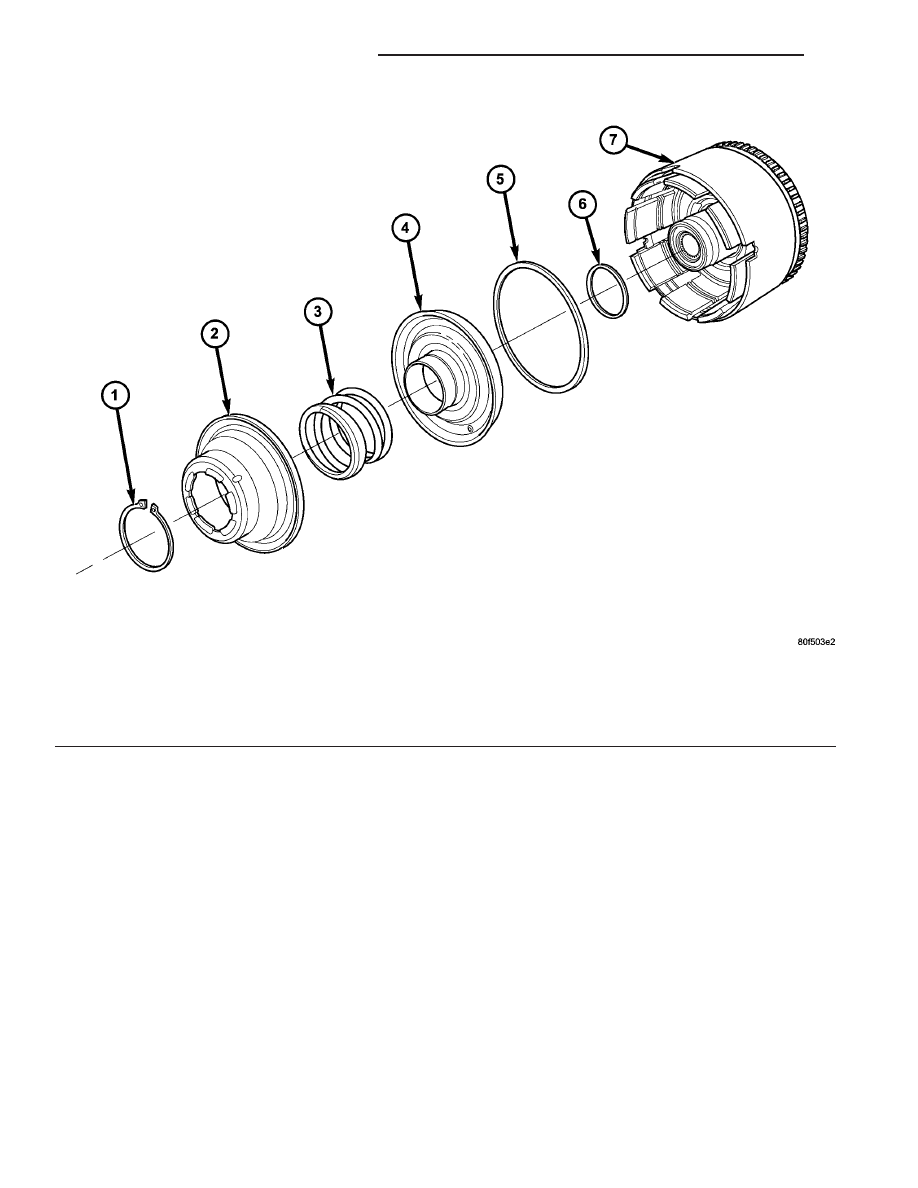

Fig. 244 Underdrive Clutch Piston, Spring and Retainer

1 - SNAP RING
2 - SPRING RETAINER
3 - SPRING
4 - UD CLUTCH PISTON

5 - SEAL, OUTER
6 - SEAL, INNER
7 - INPUT CLUTCH ASSEMBLY

21 - 300

41TE AUTOMATIC TRANSAXLE

JR

INPUT CLUTCH ASSEMBLY (Continued)
