(6) Remove the OD/Reverse pressure plate snap

ring (Fig. 220).

(7) Remove OD/Reverse pressure plate (Fig. 220).
(8) Remove OD/Reverse pressure plate wave snap

ring (Fig. 220).

(9) Remove OD clutch pack (Fig. 220). Tag com-

ponents for assembly identification.

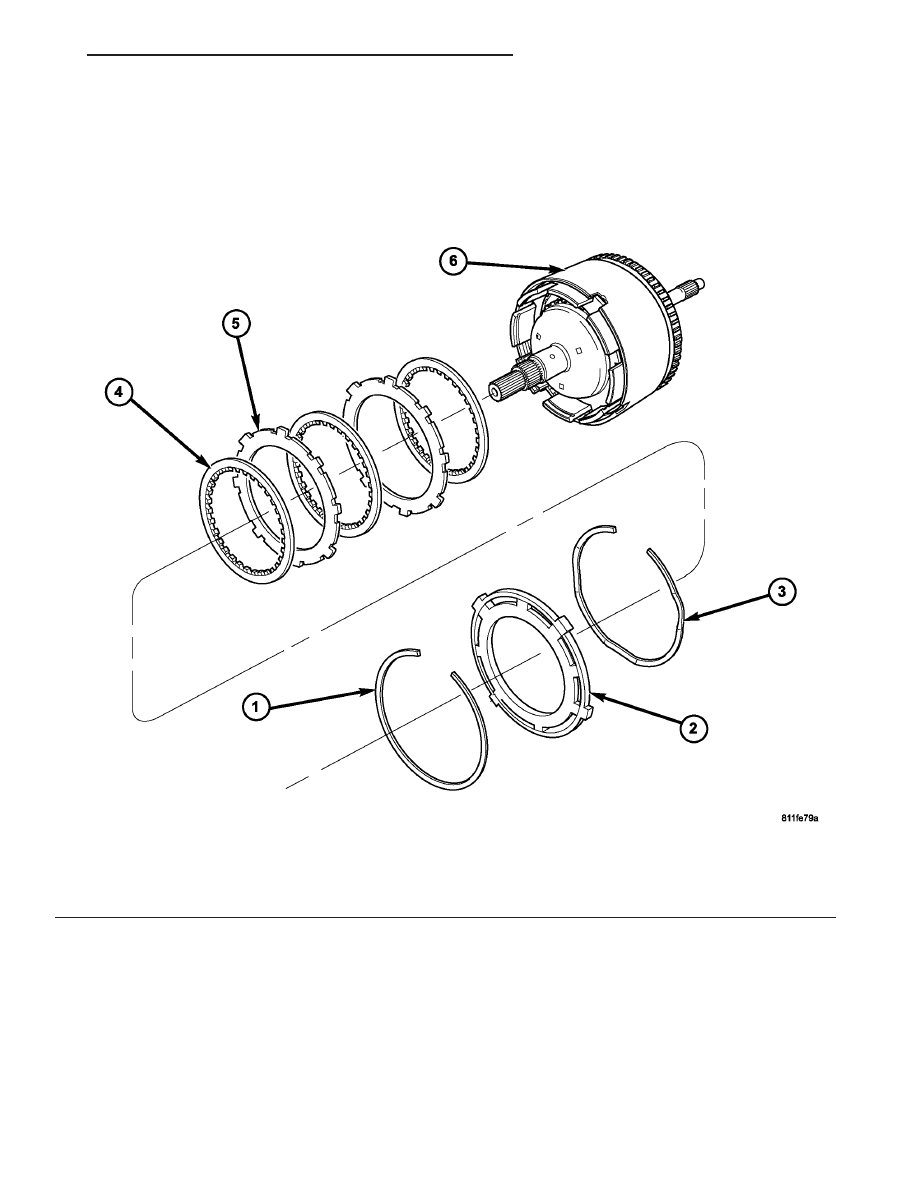

Fig. 220 Overdrive Clutch Assembly

1 - SNAP RING
2 - OD/REVERSE PRESSURE PLATE
3 - SNAP RING (WAVE)

4 - CLUTCH DISC (3)
5 - CLUTCH STEEL (2)
6 - INPUT CLUTCH ASSEMBLY

JR

40TE AUTOMATIC TRANSAXLE

21 - 137

INPUT CLUTCH ASSEMBLY (Continued)

(10) Remove and inspect OD and UD Shafts, as

well as #3 thrust washer and plate, and #2 needle
bearing (Fig. 221).

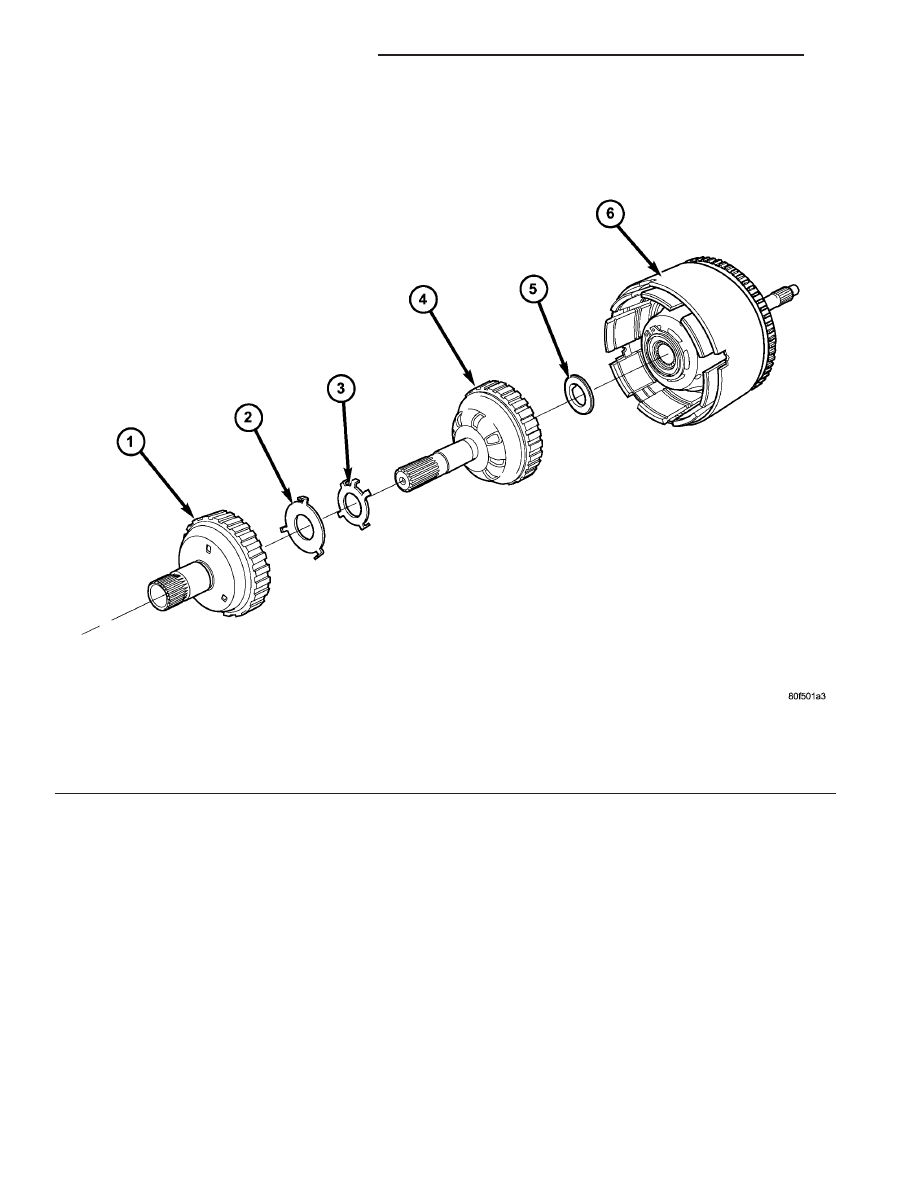

Fig. 221 Overdrive/Underdrive Shafts

1 - OVERDRIVE SHAFT
2 - #3 THRUST PLATE (3 TABS)
3 - #3 THRUST WASHER (5 TABS)

4 - UNDERDRIVE SHAFT
5 - #2 NEEDLE BEARING (3 TABS)
6 - INPUT CLUTCH ASSEMBLY

21 - 138

40TE AUTOMATIC TRANSAXLE

JR

INPUT CLUTCH ASSEMBLY (Continued)

(11) Remove the OD/UD reaction plate tapered

snap ring, reaction plate, and first friction disc (Fig.
222).

(12) Remove the UD clutch flat snap ring and rest

of UD clutch pack (Fig. 222). Tag clutch pack for
assembly identification.

CAUTION: Compress return spring just enough to
remove or install snap ring.

(13) Using Tool 5059A and an arbor press, com-

press UD clutch piston/spring enough to remove snap
ring (Fig. 223) (Fig. 224).

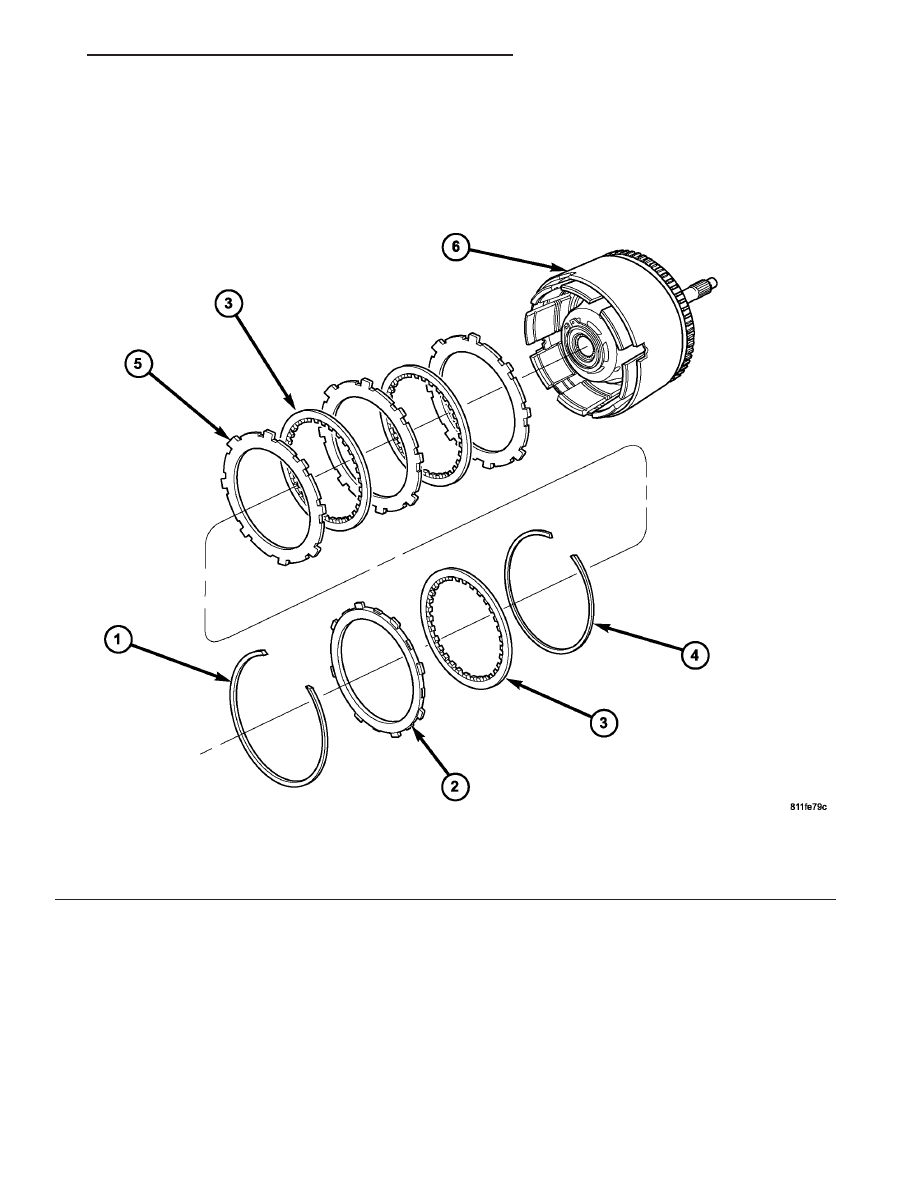

Fig. 222 Underdrive Clutch Assembly

1 - SNAP RING (TAPERED)
2 - OD/UD REACTION PLATE
3 - CLUTCH DISC (3)

4 - SNAP RING (FLAT)
5 - CLUTCH PLATE (3)
6 - INPUT CLUTCH ASSEMBLY

JR

40TE AUTOMATIC TRANSAXLE

21 - 139

INPUT CLUTCH ASSEMBLY (Continued)

(14) Remove spring retainer, spring, and piston

(Fig. 224).

(15) Remove input hub tapered snap ring (Fig.

225) (Fig. 231).

(16) Tap on input hub with soft faced hammer and

separate input hub from OD/Reverse piston and
clutch retainer (Fig. 226).

(17) Separate clutch retainer from OD/Reverse pis-

ton (Fig. 227).

(18) Using Tool 6057 and an arbor press, compress

return OD/Reverse piston return spring just enough
to remove snap ring (Fig. 228).

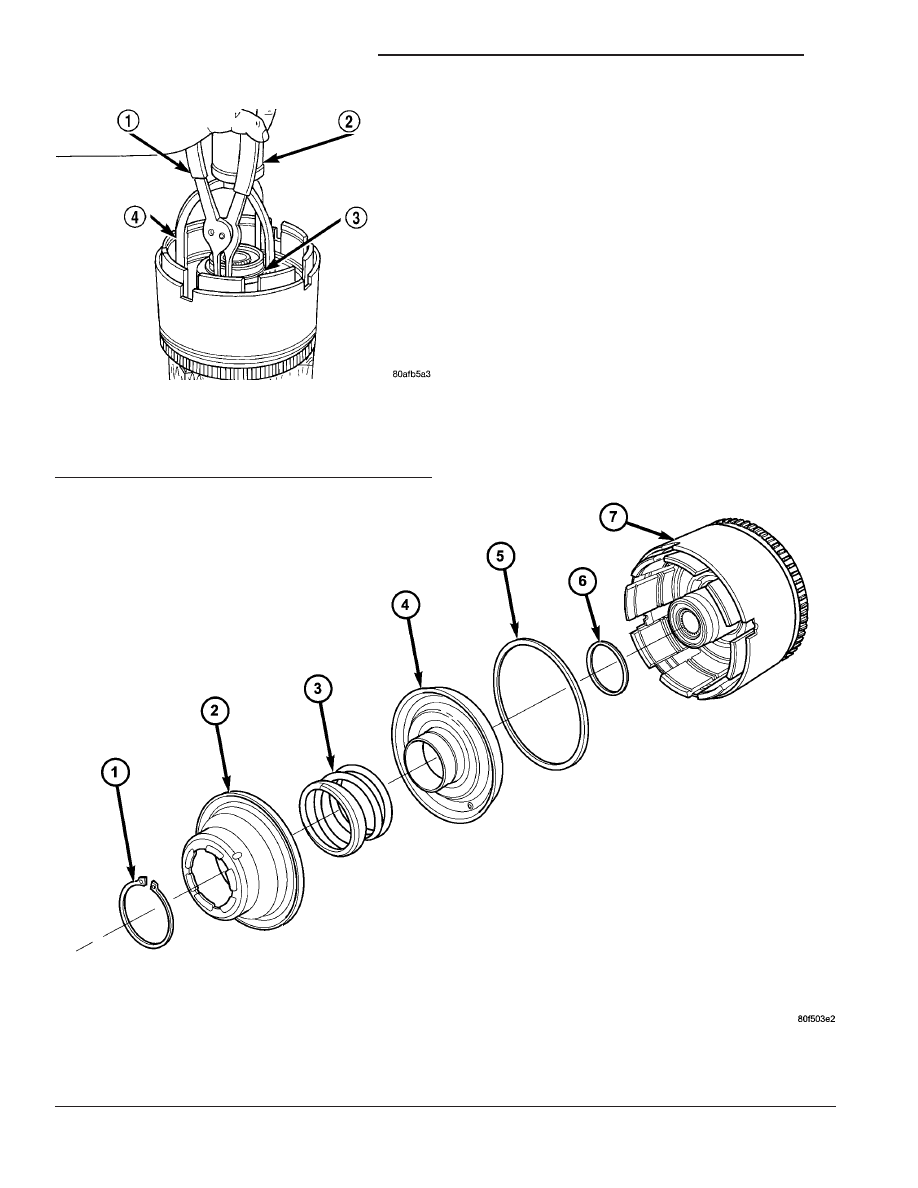

Fig. 224 Underdrive Clutch Piston, Spring and Retainer

1 - SNAP RING
2 - SPRING RETAINER
3 - SPRING
4 - UD CLUTCH PISTON

5 - SEAL, OUTER
6 - SEAL, INNER
7 - INPUT CLUTCH ASSEMBLY

Fig. 223 UD Spring Retainer Snap Ring

1 - SNAP RING PLIERS
2 - ARBOR PRESS RAM
3 - SNAP RING
4 - SPECIAL TOOL 5059A

21 - 140

40TE AUTOMATIC TRANSAXLE

JR

INPUT CLUTCH ASSEMBLY (Continued)
