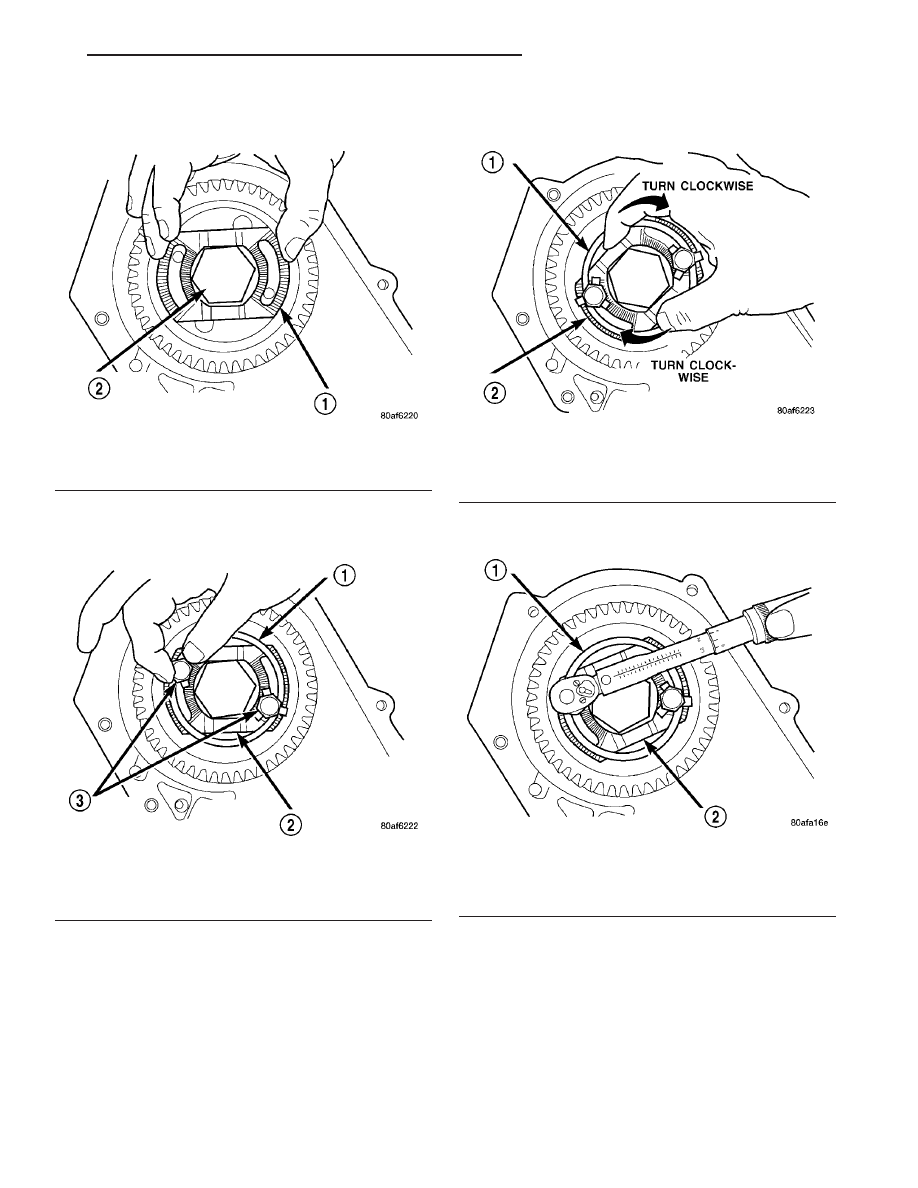

(18) Install output gear stirrup with serrated side out (Fig. 100). (19) Install retaining strap (Fig. 101). time (Fig. 101). (21) Rotate stirrup clockwise against flats of retaining bolt (Fig. 102). (22) Torque stirrup strap bolts to 23 N·m (200 in. lbs.) (Fig. 103). Fig. 100 Install Stirrup 1 - STIRRUP Fig. 101 Install Strap Bolts 1 - RETAINING STRAP Fig. 102 Turn Stirrup Clockwise Against Flats Of Output Gear Retaining Bolt 1 - RETAINING STRAP Fig. 103 Tighten Stirrup Strap Bolts to 23 N·m (200 in. lbs.) 1 - RETAINING STRAP JR 40TE AUTOMATIC TRANSAXLE 21 - 77 40TE AUTOMATIC TRANSAXLE (Continued) |
