INSTALLATION - UPSTREAM 1/1 4 CYLINDER

The engines uses 1 heated oxygen sensors in the

exhaust manifold.

(1) After removing the sensor, the exhaust mani-

fold threads must be cleaned with an 18 mm X 1.5 +
6E tap. If reusing the original sensor, coat the sensor
threads with an anti-seize compound such as Loctite
771- 64 or equivalent. New sensors have compound
on the threads and do not require an additional coat-
ing. Tighten the sensor to 28 N·m (20 ft. lbs.) torque.

(2) Connect the heated oxygen sensor electrical

connector.

(3) Install the negative battery cable.

THROTTLE BODY

DESCRIPTION

The throttle body is located on the intake manifold

(Fig. 27). Fuel does not enter the intake manifold
through the throttle body. Fuel is sprayed into the
manifold by the fuel injectors.

OPERATION

Filtered air from the air cleaner enters the intake

manifold through the throttle body. The throttle body
contains an air control passage controlled by an Idle
Air Control (IAC) motor. The air control passage is
used to supply air for idle conditions. A throttle valve
(plate) is used to supply air for above idle conditions.

Certain sensors are attached to the throttle body.

The accelerator pedal cable, speed control cable are
connected to the throttle body cam.

A (factory adjusted) set screw is used to mechani-

cally limit the position of the throttle body throttle
plate. Never attempt to adjust the engine idle
speed using this screw. All idle speed functions are
controlled by the PCM.

REMOVAL

REMOVAL - 4 CYLINDER

(1) Disconnect negative cable from battery cable.
(2) Remove clean air hose (Fig. 27).
(3) Remove the throttle cable shield.
(4) Remove throttle and the speed control (if

equipped) cables from lever and bracket.

(5) Disconnect electrical connectors from the idle

air control motor and throttle position sensor (TPS).

(6) Remove

throttle

body

to

intake

manifold

attaching bolts (Fig. 28).

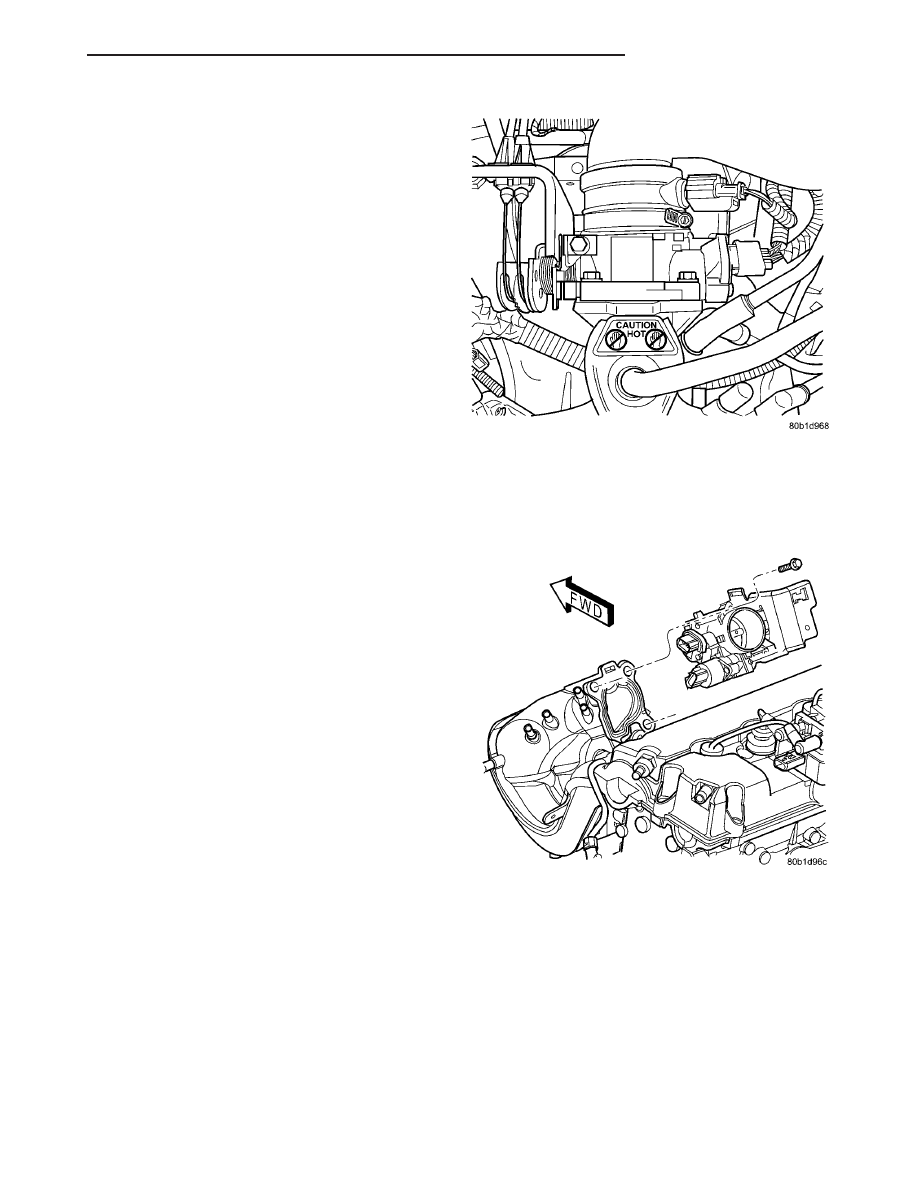

Fig. 27 THROTTLE BODY 4 CYLINDER

Fig. 28 THROTTLE BODY MOUNTING

JR

FUEL INJECTION

14 - 33

O2 SENSOR (Continued)

(7) Remove the throttle cable bracket (Fig. 29).

(8) Remove throttle body.

REMOVAL - 2.7L

(1) Disconnect negative cable from battery
(2) Disconnect electrical connectors from throttle

body (Fig. 30).

(3) Disconnect clean air hose from throttle body.
(4) Remove the throttle cable shield (Fig. 31).

(5) Hold throttle lever in wide open position.

Remove throttle cable and speed control cables from
throttle arm (Fig. 32).

(6) Remove throttle cable bracket.
(7) Remove the throttle body support bracket from

the bottom of the throttle body (Fig. 33).

(8) Remove remaining 2 throttle body bolts (Fig.

34).

(9) Remove throttle body.
(10) Clean mating surfaces.

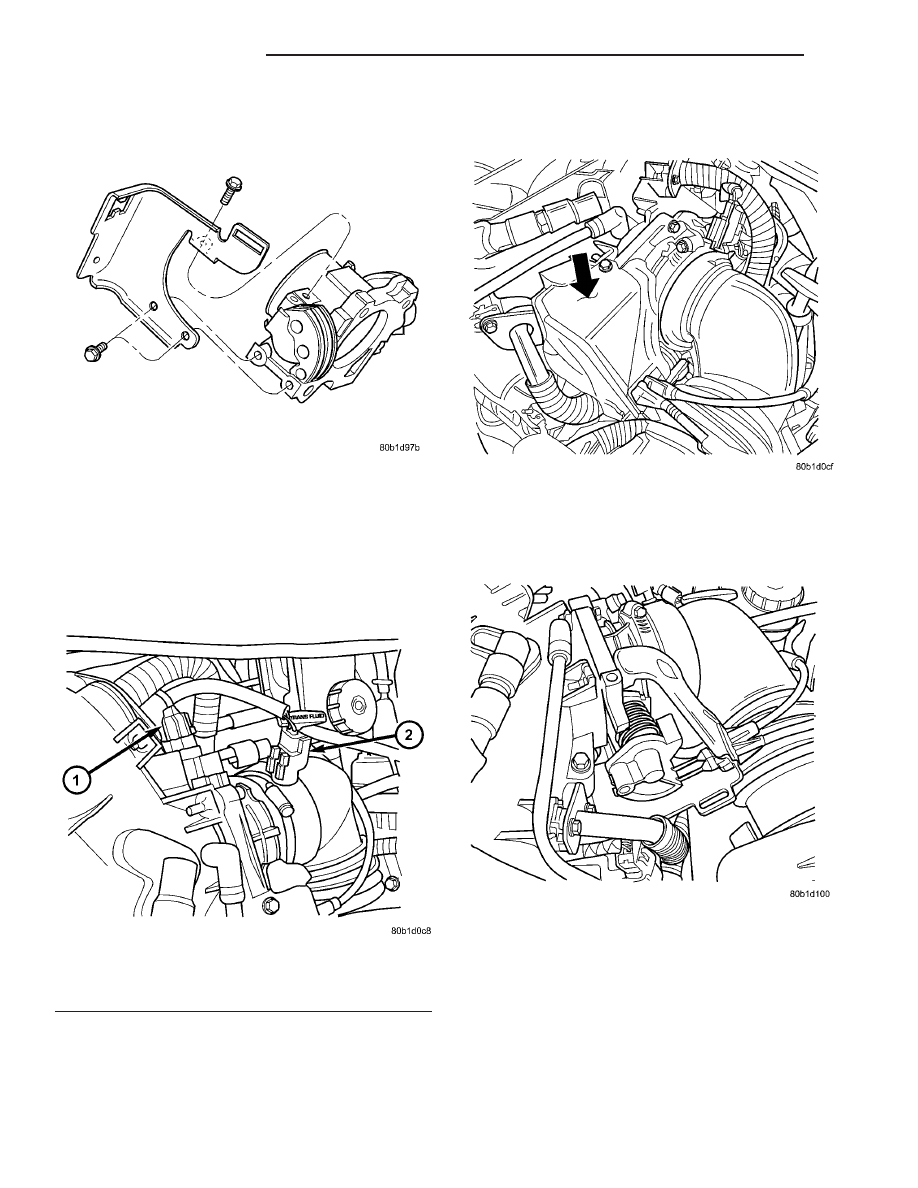

Fig. 29 THROTTLE CABLE BRACKET

Fig. 30 TPS AND INLET AIR TEMP. SENSOR 2.7L

1 - Throttle Position Sensor
2 - Inlet Air Temperature Sensor

Fig. 31 THROTTLE SHIELD 2.7L

Fig. 32 THROTTLE CABLES 2.7L

14 - 34

FUEL INJECTION

JR

THROTTLE BODY (Continued)

INSTALLATION

INSTALLATION - 4 CYLINDER

(1) Install throttle body (Fig. 28).
(2) Tighten throttle body mounting bolts to 13.6

N·m (120 in. lbs.) torque.

(3) Install the throttle cable bracket (Fig. 29).

Tighten throttle cable bracket mounting bolts to 14.1
N·m (125 in. lbs.) torque

(4) Hold throttle lever in the wide open throttle

position and install the throttle and speed control
cables (if equipped).

(5) Connect electrical connectors to the idle air

control motor and throttle position sensor (TPS).

(6) Install the throttle cable shield.

(7) Install clean air hose to throttle body (Fig. 27).
(8) Connect negative cable to battery cable.

INSTALLATION - 2.7L

(1) Loose install 2 throttle body bolts (Fig. 34)

(upper right and lower bolt).

(2) Install the throttle cable bracket.
(3) Install the third throttle body bolt and the

throttle body support bracket to the bottom of the
throttle body (Fig. 33). Tighten the lower support
bracket bolts to 31.1 N·m (23 ft. lbs.) torque.

(4) Tighten throttle body bolts to 13.6 N·m (120 in.

lbs.) torque.

(5) Hold throttle lever in wide open throttle posi-

tion. Install throttle cable and speed control cable
(Fig. 32).

(6) Install the throttle cable shield (Fig. 31).
(7) Connect electrical connectors to throttle body

(Fig. 30).

(8) Install clean air hose to throttle body.
(9) Connect negative cable to battery.

THROTTLE CONTROL CABLE

REMOVAL

(1) Working from the engine compartment, hold

the throttle body throttle lever in the wide open posi-
tion.

(2) Remove the throttle cable from the throttle

body cam (Fig. 35) or (Fig. 36).

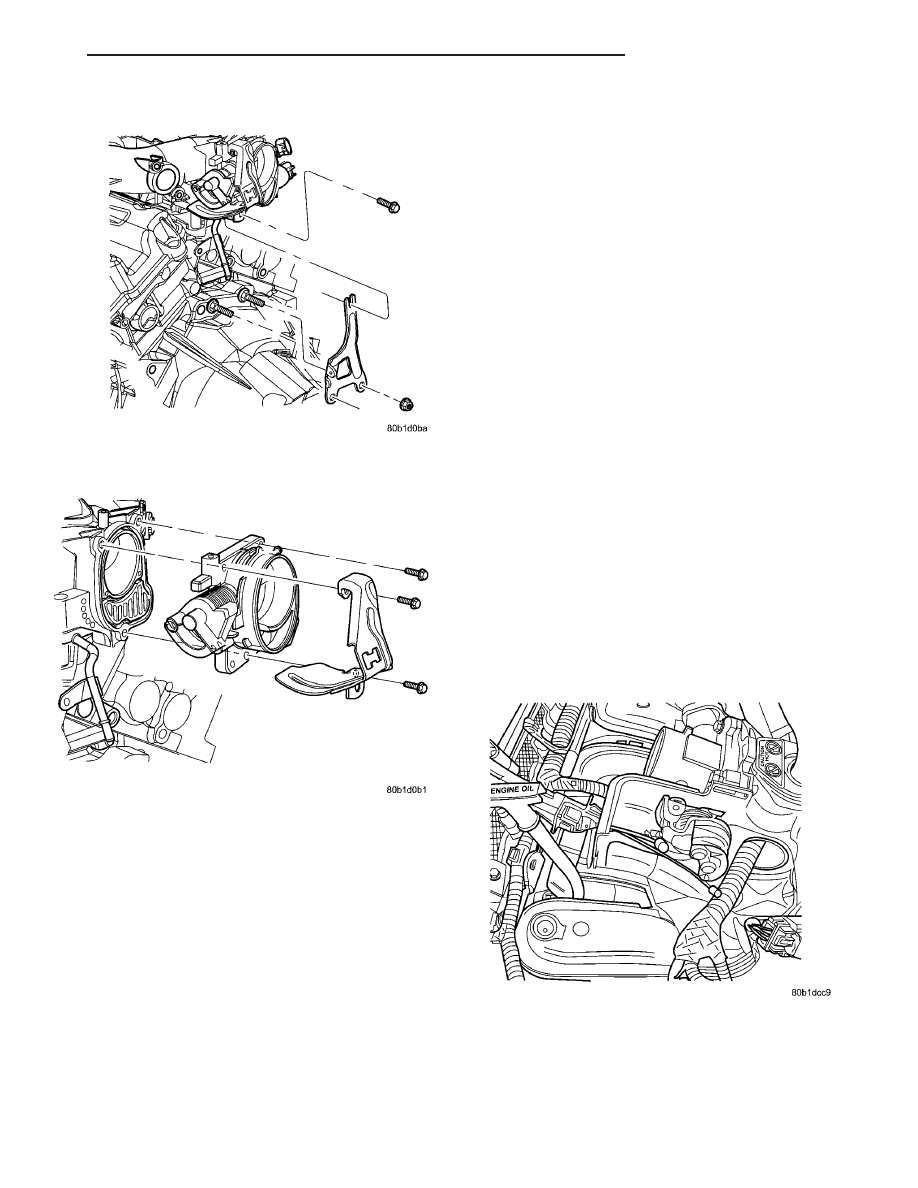

Fig. 33 THROTTLE BODY SUPPORT BRACKET 2.7L

Fig. 34 THROTTLE BODY 2.7L

Fig. 35 THROTTLE CABLE 4 CYLINDER

JR

FUEL INJECTION

14 - 35

THROTTLE BODY (Continued)

(3) From inside the vehicle, hold up the pedal and

remove the pedal retainer and throttle cable from the
upper end of the pedal lever.

(4) Remove retainer clip from throttle cable and

grommet at dash panel (Fig. 37).

(5) From the engine compartment, pull the throttle

cable out of the dash panel grommet. Then remove
grommet and cable from dash panel.

(6) Remove the throttle cable from throttle bracket

by carefully compressing both retaining ears simulta-
neously. Then gently pull the throttle cable from
throttle bracket.

(7) On 4 cylinder engines remove throttle cable

from routing clip on fuel rail, and routing clip on left
front shocktower (Fig. 38).

INSTALLATION

(1) From the engine compartment, push the pedal

end fitting through the dash panel, seat the grom-
met, then push the cable dash fitting into the grom-
ment.

(2) Install the cable’s throttle body end-fitting into

the cable mounting bracket on the engine.

(3) On 4 cylinder engines install throttle cable

routing clip to bracket on fuel rail (Fig. 38), and
other clip to the shocktower.

(4) From inside the vehicle, hold up the pedal and

install throttle cable and pedal retainer in the upper
end of the pedal lever.

(5) At the dash panel, install the cable retainer

clip between the end of the throttle cable dash fitting
and grommet (Fig. 37).

(6) From the engine compartment, rotate the

throttle lever wide open and install the throttle cable
(Fig. 35) or (Fig. 36).

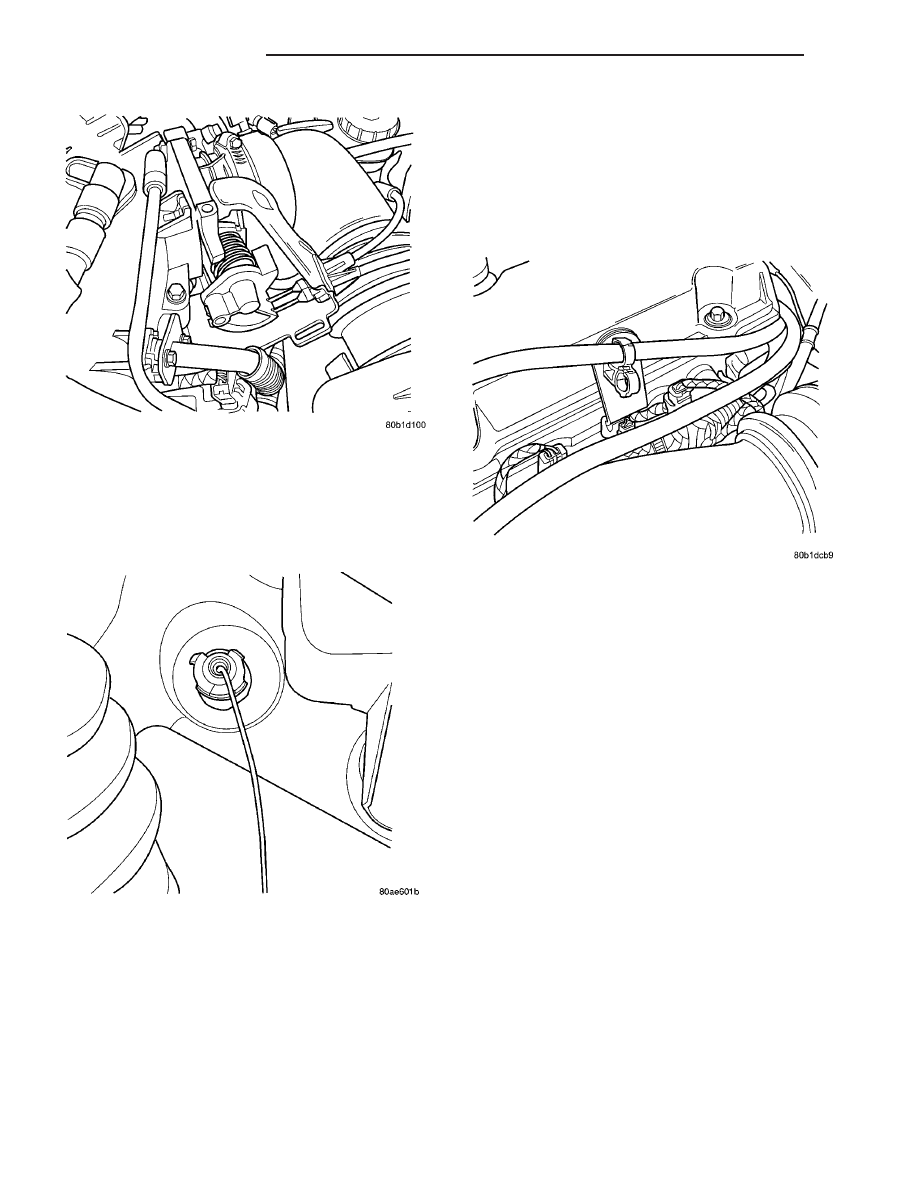

Fig. 36 THROTTLE CABLE 2.7L

Fig. 37 RETAINER CLIP

Fig. 38 THROTTLE CABLE BRACKET 4 CYLINDER
