8W-15 GROUND DISTRIBUTION
Component
Page
A/C-Heater Control . . . . . . . . . . . . . . . . . . . . . 8W-15-8
Air Pump Motor . . . . . . . . . . . . . . . . . . . . . . . 8W-15-7
Air Pump Motor Relay . . . . . . . . . . . . . . . . . . 8W-15-7
Airbag Control Module . . . . . . . . . . . . . . . . . . 8W-15-8
Anti-Lock Brake Module . . . . . . . . . . . . . . . . . 8W-15-8
Automatic Day/Night Mirror . . . . . . . . . . . 8W-15-13, 21
Automatic Temperature Control Head . . . . . 8W-15-8, 11
Autostick Switch . . . . . . . . . . . . . . . . . . . 8W-15-15, 23
Battery . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-2
Blower Motor Power Module . . . . . . . . . . . . . . 8W-15-11
Body Control Module . . . . . . . . . . . . 8W-15-6, 11, 13, 22
Brake Fluid Level Switch . . . . . . . . . . . . . . . . 8W-15-3
Brake Lamp Switch . . . . . . . . . . . . . . . . . . . . 8W-15-3
Center High Mounted Stop Lamp . . . . . . . 8W-15-17, 24
Cigar Lighter/Power Outlet . . . . . . . . . . . . . . . 8W-15-8
Clockspring . . . . . . . . . . . . . . . . . . . . . . . 8W-15-10, 12
Clutch Interlock/Upstop Switch . . . . . . . . . . . . 8W-15-4
Compass/Mini-Trip Computer . . . . . . . . . . . . . 8W-15-10
Data Link Connector . . . . . . . . . . . . . . 8W-15-11, 13, 22
Daytime Running Lamp Module . . . . . . . . 8W-15-13, 22
Decklid Cylinder Lock Switch . . . . . . . . . . 8W-15-17, 24
Decklid Release Solenoid/Ajar Switch . . . . . 8W-15-17, 24
Decklid Release Switch . . . . . . . . . . . . . . . . . 8W-15-10
Driver Door Lock Motor/Ajar Switch . . . . . . . . 8W-15-11
Driver Door Lock Switch . . . . . . . . . . . . . . . . 8W-15-11
Driver Heated Seat Module . . . . . . . . . . . . 8W-15-15, 21
Driver Seat Belt Solenoid . . . . . . . . . . . . . . . . 8W-15-15
Driver Seat Belt Switch . . . . . . . . . . . . . . . . . 8W-15-24
Driver Seat Belt Tensioner . . . . . . . . . . . . . . . . 8W-15-9
EGR Solenoid . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-2
Front Washer Pump Motor . . . . . . . . . . . . . . . 8W-15-5

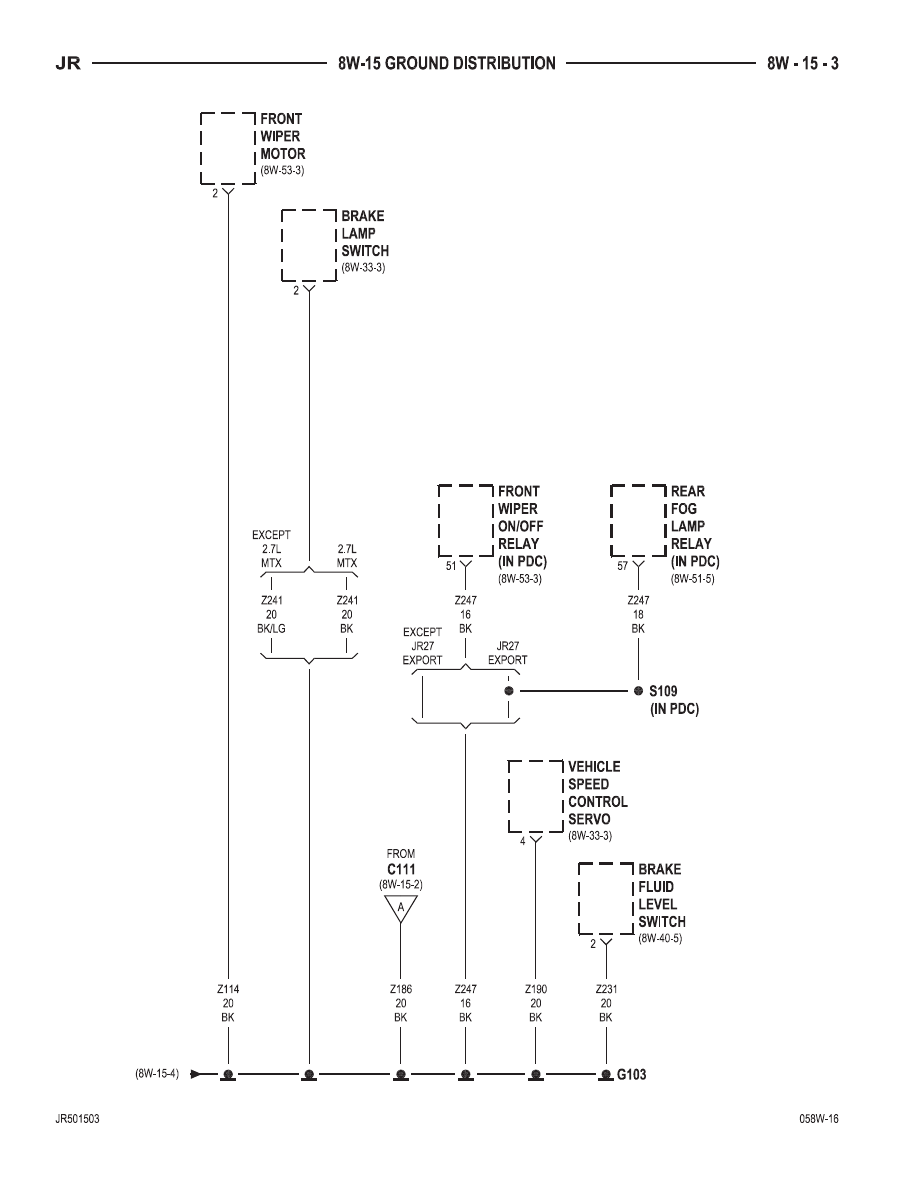

Front Wiper Motor . . . . . . . . . . . . . . . . . . . . . 8W-15-3
Front Wiper On/Off Relay . . . . . . . . . . . . . . . . 8W-15-3
Fuel Pump Module . . . . . . . . . . . . . . . . . . 8W-15-17, 20
G100 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-2
G103 . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-2, 3, 4
G104 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-4
G106 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-5
G108 . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-5, 6, 7
G113 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-8
G201 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-8
G202 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-8
G203 . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-9, 10, 11
G204 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-12
G300 . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-19, 20
G301 . . . . . . . . . . . . . . . . . . . 8W-15-13, 14, 15, 22, 23
G302 . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-17, 24
G303 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-8
G310 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-17
Generator . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-2
Headlamp Leveling Switch . . . . . . . . . . . . 8W-15-13, 22
Headlamp Washer Pump Motor . . . . . . . . . . . . 8W-15-7
Heated Seat Switch . . . . . . . . . . . . . . . . . 8W-15-15, 21
Horn . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-5
Ignition Switch . . . . . . . . . . . . . . . . . . . . . . . 8W-15-10
Instrument Cluster . . . . . . . . . . . . . . . 8W-15-10, 13, 22
Junction Block . . . . . . . . . . 8W-15-13, 14, 15, 21, 22, 23
Left Back-Up Lamp . . . . . . . . . . . . . . . . . 8W-15-16, 19
Left Fog Lamp . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-6
Left Headlamp . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-6
Left Lavalier Module . . . . . . . . . . . . . . . . . . . . 8W-15-6
Left License Lamp . . . . . . . . . . . . . . . . . . 8W-15-17, 18
Component
Page
Left Park/Turn Signal Lamp . . . . . . . . . . . . . . 8W-15-6
Left Power Mirror . . . . . . . . . . . . . . . . . . . . . 8W-15-11
Left Rear Door Lock Motor/Ajar Switch . . . . . . 8W-15-23
Left Rear Fog Lamp . . . . . . . . . . . . . . . . . 8W-15-16, 18
Left Speed Control Switch . . . . . . . . . . . . . . . 8W-15-12
Left Tail/Side Marker Lamp . . . . . . . . . . . 8W-15-16, 19
Left Tail/Stop Lamp . . . . . . . . . . . . . . . . . 8W-15-16, 19
Left Tail/Turn Signal Lamp . . . . . . . . . . . . . . 8W-15-19
Left Turn Lamp . . . . . . . . . . . . . . . . . . . . . . 8W-15-16
Left Visor/Vanity Lamps . . . . . . . . . . . . . . . . 8W-15-21
License Lamp . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-18
Master Power Window Switch . . . . . . . . . . . . 8W-15-11
Multi-Function Switch . . . . . . . . . . . . . . . 8W-15-10, 11
Natural Vacuum Leak Detection Assembly . . . . . 8W-15-4
Overhead Map/Courtesy Lamps . . . . . . . . . . . 8W-15-21

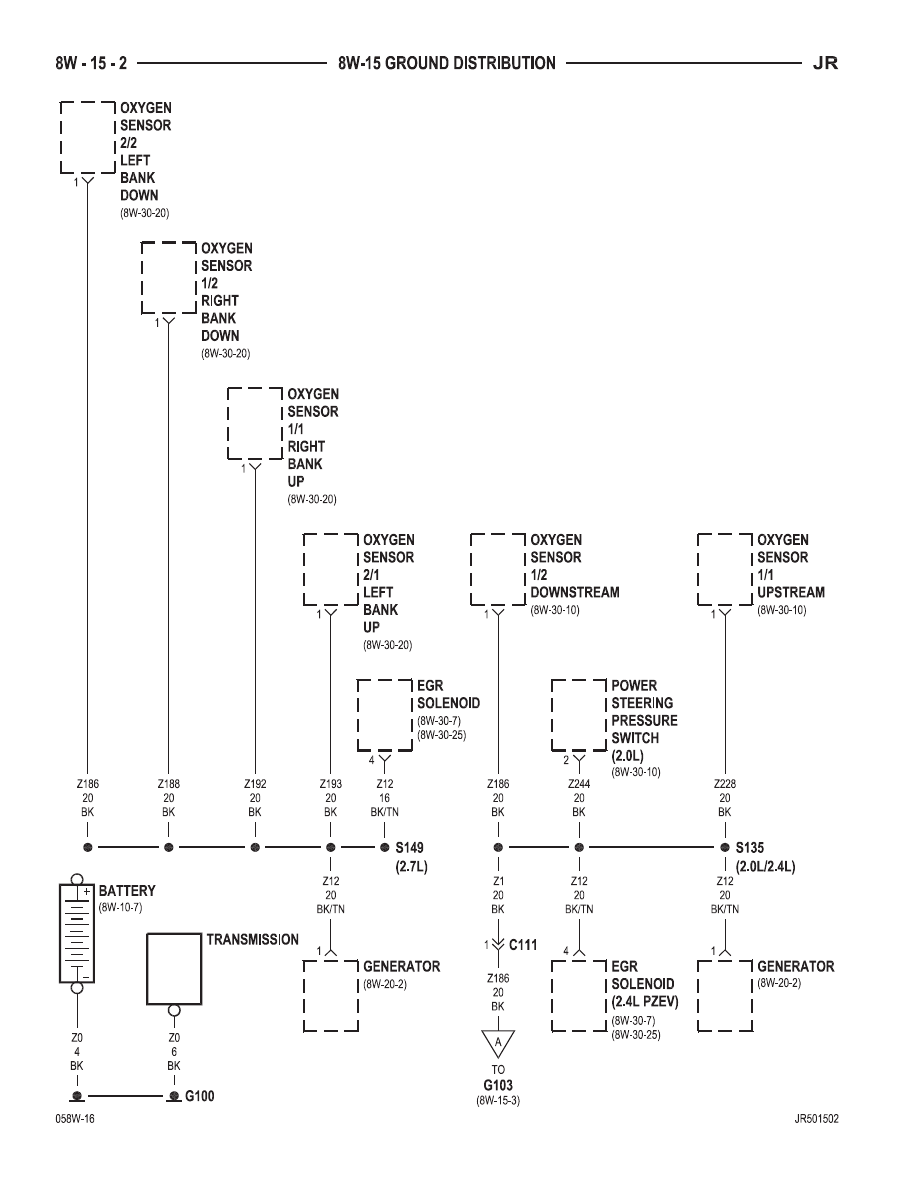

Oxygen Sensor 1/1 Right Bank Up . . . . . . . . . . 8W-15-2
Oxygen Sensor 1/1 Upstream . . . . . . . . . . . . . . 8W-15-2
Oxygen Sensor 1/2 Downstream . . . . . . . . . . . . 8W-15-2
Oxygen Sensor 1/2 Right Bank Down . . . . . . . . 8W-15-2
Oxygen Sensor 2/1 Left Bank Up . . . . . . . . . . . 8W-15-2
Oxygen Sensor 2/2 Left Bank Down . . . . . . . . . 8W-15-2
Passenger Door Lock Motor/Ajar Switch . . . . . . 8W-15-9
Passenger Door Lock Switch . . . . . . . . . . . . . . 8W-15-9
Passenger Heated Seat Module . . . . . . . . . 8W-15-15, 21
Passenger Seat Belt Solenoid . . . . . . . . . . . . . 8W-15-15
Power Amplifier . . . . . . . . . . . . . . . . . . . . 8W-15-13, 22
Power Mirror Switch . . . . . . . . . . . . . . . . 8W-15-13, 22
Power Outlet . . . . . . . . . . . . . . . . . . . 8W-15-14, 15, 23
Power Seat Switch . . . . . . . . . . . . . . . 8W-15-14, 15, 23
Power Steering Pressure Switch . . . . . . . . . . . . 8W-15-2
Power Top Switch . . . . . . . . . . . . . . . . . . 8W-15-14, 15
Power Top Up/Down Relays . . . . . . . . . . . . . . 8W-15-17

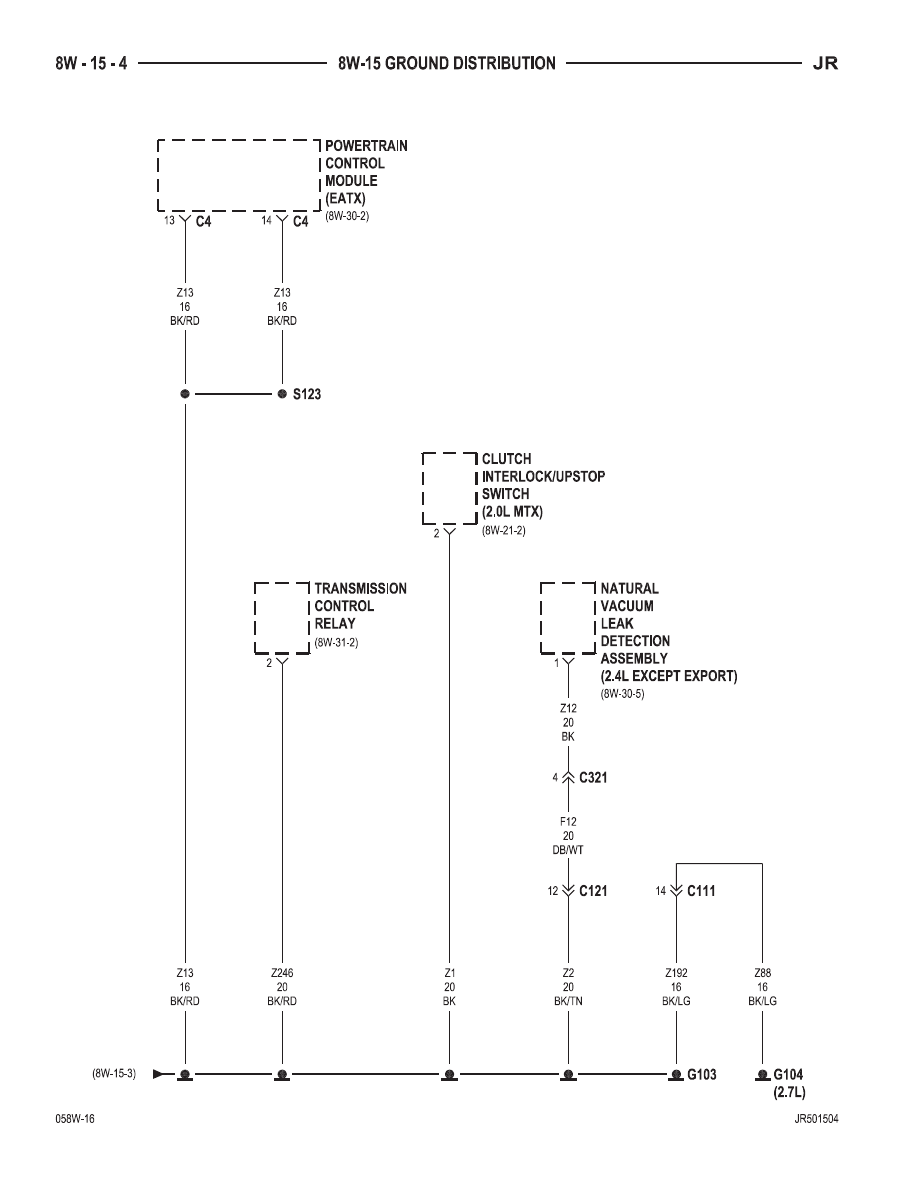

Powertrain Control Module . . . . . . . . . . . . . 8W-15-4, 7
Radiator Fan . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-6
Radio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-10
Rear Fog Lamp Relay . . . . . . . . . . . . . . . . . . . 8W-15-3
Rear Window Defogger . . . . . . . . . . . . . . . . . . 8W-15-8
Right Back-Up Lamp . . . . . . . . . . . . . . . . 8W-15-16, 20
Right Fog Lamp . . . . . . . . . . . . . . . . . . . . . . . 8W-15-5
Right Headlamp . . . . . . . . . . . . . . . . . . . . . . . 8W-15-5
Right Lavalier Module . . . . . . . . . . . . . . . . . . 8W-15-5
Right License Lamp . . . . . . . . . . . . . . . . . 8W-15-17, 18
Right Park/Turn Signal Lamp . . . . . . . . . . . . . 8W-15-5
Right Power Mirror . . . . . . . . . . . . . . . . . . . . . 8W-15-9
Right Rear Door Lock Motor/Ajar Switch . . . . . 8W-15-23
Right Rear Fog Lamp . . . . . . . . . . . . . . . . 8W-15-16, 18
Right Speed Control Switch . . . . . . . . . . . . . . 8W-15-12
Right Tail/Side Marker Lamp . . . . . . . . . . 8W-15-16, 20
Right Tail/Stop Lamp . . . . . . . . . . . . . . . . 8W-15-16, 20
Right Tail/Turn Signal Lamp . . . . . . . . . . . . . 8W-15-20
Right Turn Lamp . . . . . . . . . . . . . . . . . . . 8W-15-16, 20
Right Visor/Vanity Lamps . . . . . . . . . . . . . 8W-15-13, 21
Seat Belt Control Module . . . . . . . . . . . . . . . . 8W-15-15
Sentry Key Immobilizer Module . . . . . . . . 8W-15-13, 22
Sunroof Control Module . . . . . . . . . . . . . . . . . 8W-15-21
Traction Control Switch . . . . . . . . . . . . . . . . . 8W-15-10
Transmission . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-2
Transmission Control Relay . . . . . . . . . . . . . . . 8W-15-4
Transmission Range Indicator
Illumination . . . . . . . . . . . . . . . . . . 8W-15-14, 15, 23
Vehicle Speed Control Servo . . . . . . . . . . . . . . . 8W-15-3
JR
8W-15 GROUND DISTRIBUTION
8W - 15 - 1
