8W-12 JUNCTION BLOCK
Component
Page
A/C-Heater Control . . . . . . . . . . . . . . . . 8W-12-14, 18
Airbag Control Module . . . . . . . . . . . . . . 8W-12-7, 19
Anti-Lock Brake Module . . . . . . . . . . . . . . . 8W-12-25
Automatic Day/Night Mirror . . . . 8W-12-10, 13, 20, 27
Automatic Temperature Control Head . . 8W-12-11, 12
Autostick Switch . . . . . . . . . . . . . . . . . . . . . 8W-12-18
Back-Up Lamp Switch . . . . . . . . . . . . . . . . 8W-12-10
Blower Motor . . . . . . . . . . . . . . . . . . . . . . . . 8W-12-7
Blower Motor Power Module . . . . . . . . . . . . . 8W-12-7
Body Control Module . 8W-12-9, 12, 14, 15, 16, 18, 19,
20, 21, 26, 27
Brake Fluid Level Switch . . . . . . . . . . . 8W-12-26, 27
Brake Lamp Switch . . . . . . . . . . . . . . . . 8W-12-12, 25
Brake Transmission Shift Interlock
Solenoid . . . . . . . . . . . . . . . . . . . . . . . . . 8W-12-11
Center High Mounted Stop Lamp . . . . . . . . 8W-12-25
Circuit Breaker No. 1 (JB) . . . . . . . . . . . . . 8W-12-17
Circuit Breaker No. 2 . . . . . . . . . . . . . . . . . . 8W-12-7
Compass/Mini-Trip Computer . . . . . . . . . 8W-12-11, 12
Data Link Connector . . . . . . . . . . . . 8W-12-12, 18, 20
Daytime Running Lamp Module . 8W-12-9, 10, 16, 17,
20, 26, 27
Dome Lamp . . . . . . . . . . . . . . . . . . . 8W-12-12, 13, 26
Driver Cylinder Lock Switch . . . . . . . . . . . . 8W-12-12
Driver Door Lock Switch . . . . . . . . . . . . . . . 8W-12-12
Front Wiper High/Low Relay . . . . . . . . . . . . 8W-12-14

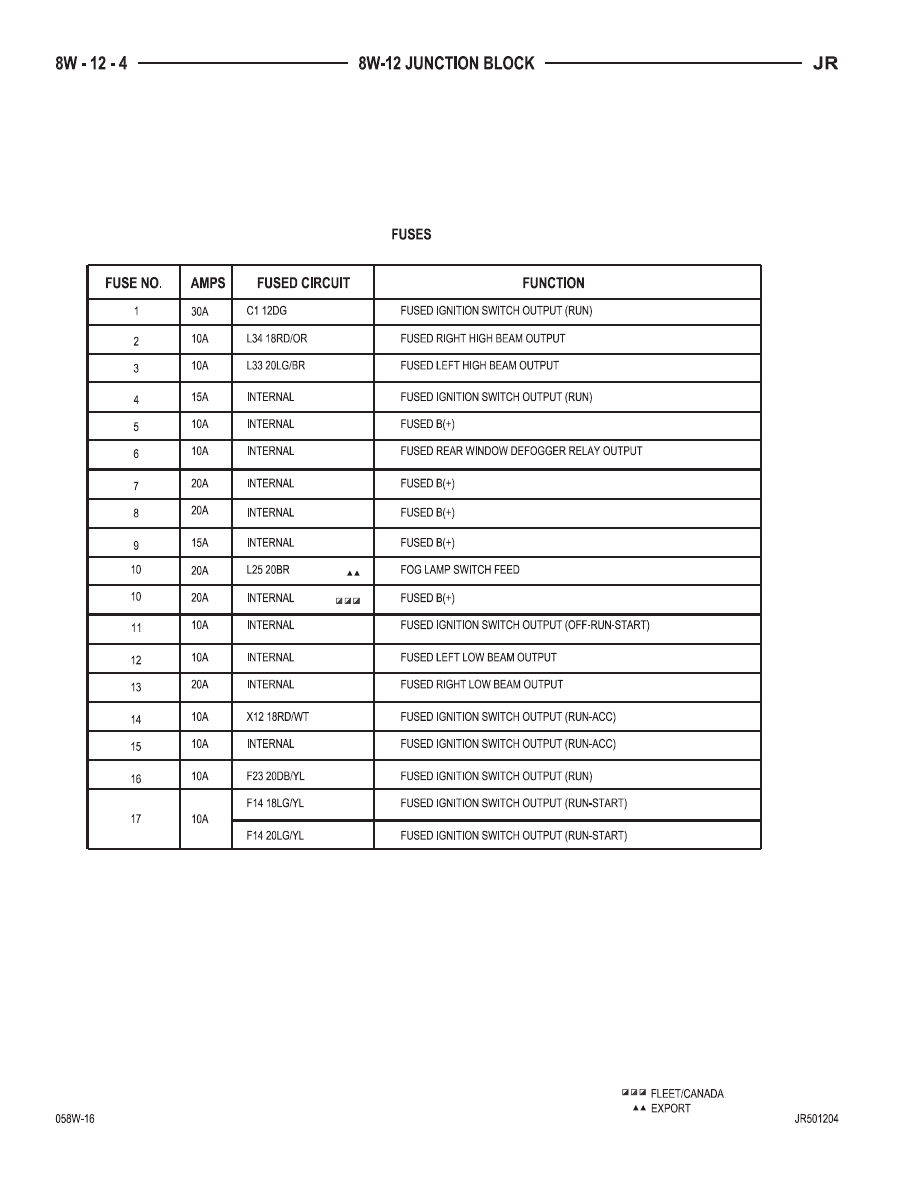

Fuse 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-12-7
Fuse 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-12-9
Fuse 3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-12-9
Fuse 4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-12-10
Fuse 5 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-12-12
Fuse 6 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-12-14
Fuse 7 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-12-15
Fuse 8 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-12-15
Fuse 9 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-12-16
Fuse 10 . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-12-17
Fuse 11 . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-12-18
Fuse 12 . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-12-16
Fuse 13 . . . . . . . . . . . . . . . . . . . . . . . . . 8W-12-16, 25
Fuse 14 . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-12-14
Fuse 15 . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-12-14
Fuse 16 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-12-7
Fuse 17 . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-12-19
Fuse 23 . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-12-19
G106 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-12-15
G301 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-12-20
Headlamp Delay Relay . . . . . . . . . . . . . 8W-12-16, 25
Headlamp Leveling Switch . . . . . . . . . . 8W-12-20, 21
Heated Seat Switch . . . . . . . . . . . . . . . . . . 8W-12-18
Horn . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-12-15
Horn Relay . . . . . . . . . . . . . . . . . . . . . . . . . 8W-12-15
Instrument Cluster . . 8W-12-15, 18, 20, 24, 25, 26, 27

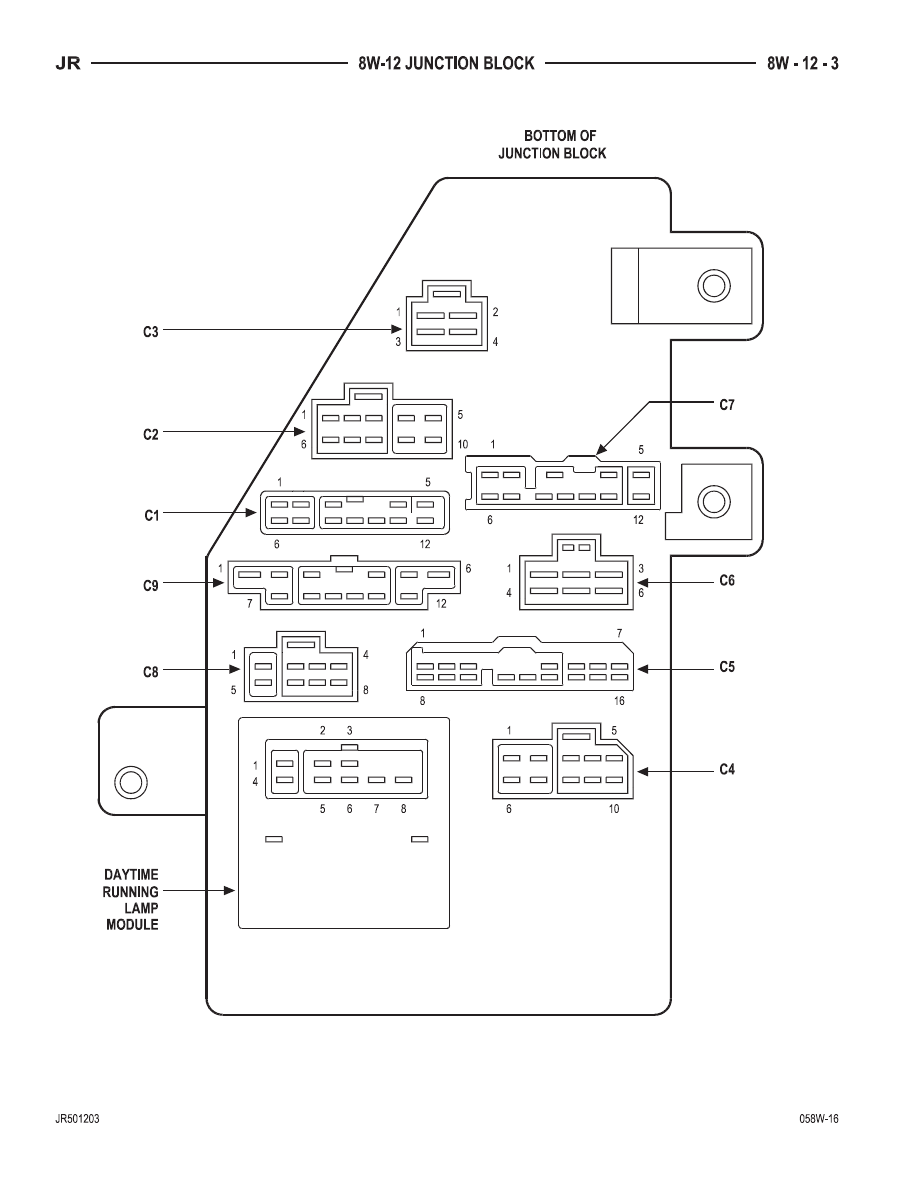

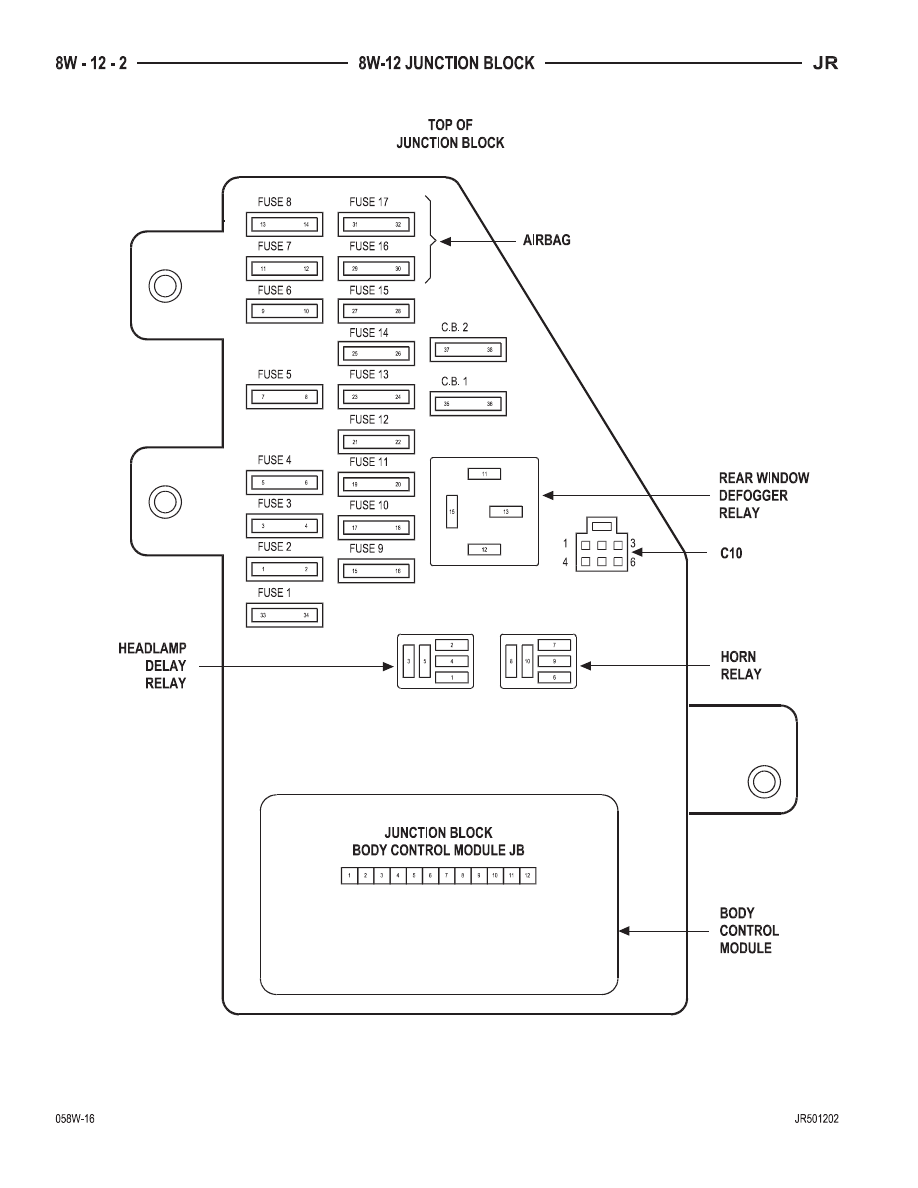

Junction Block . . 8W-12-2, 3, 7, 8, 9, 10, 11, 12, 13, 14,
15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27
Component
Page
Left Fog Lamp . . . . . . . . . . . . . . . . . . . . . . 8W-12-25
Left Headlamp . . . . . . . . . . . . . . . . . . . . 8W-12-9, 16
Left Lavalier Module . . . . . . . . . . 8W-12-9, 16, 21, 24
Left License Lamp . . . . . . . . . . . . . . . . . 8W-12-22, 23
Left Park/Turn Signal Lamp . . . . . . . . . 8W-12-21, 24
Left Power Mirror . . . . . . . . . . . . . . . . . . . . 8W-12-14
Left Rear Power Window Switch . . . . . . . . . 8W-12-26
Left Tail/Side Marker Lamp . . . . . . . . . . . . 8W-12-22
Left Tail/Stop Lamp . . . . . . . . . . . . . . . . 8W-12-22, 25
Left Tail/Turn Signal Lamp . . . . . . . . . . 8W-12-22, 24
Left Turn Lamp . . . . . . . . . . . . . . . . . . . . . 8W-12-24
Left Visor/Vanity Lamps . . . . . . . . . . . . . . . 8W-12-13
License Lamp . . . . . . . . . . . . . . . . . . . . . . . 8W-12-22
Master Power Window Switch . . . . . . . . . 8W-12-7, 26
Multi-Function Switch . 8W-12-8, 9, 14, 15, 16, 17, 21,
24, 25
Overhead Map/Courtesy Lamps . . . . . . . 8W-12-13, 26
Park Brake Switch . . . . . . . . . . . . . . . . 8W-12-26, 27
Park Lamp Relay . . . . . . . . . . . . . . . . . . . . 8W-12-15
Passenger Door Lock Switch . . . . . . . . . . . . 8W-12-12
Passenger Power Window Switch . . . . . . . 8W-12-7, 26
Power Amplifier . . . . . . . . . . . . . . . . . . 8W-12-15, 20
Power Antenna . . . . . . . . . . . . . . . . . . . . . . 8W-12-13
Power Distribution Center . . . . . . . . . . . . . 8W-12-19
Power Mirror Switch . . . . . . . . . . . . . . . 8W-12-12, 20
Power Seat Switch . . . . . . . . . . . . . . . . . . . 8W-12-17
Power Top Switch . . . . . . . . . . . . . . . . . . . . 8W-12-10
Powertrain Control Module . . . . . . . . . . . . . 8W-12-18
Radio . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-12-12, 14
Rear Floor Courtesy Lamp . . . . . . . . 8W-12-13, 26, 27
Rear Window Defogger . . . . . . . . . . . . . . . . 8W-12-14
Rear Window Defogger Relay . . . . . . . . . . . 8W-12-14
Right Fog Lamp . . . . . . . . . . . . . . . . . . . . . 8W-12-25
Right Headlamp . . . . . . . . . . . . . . . . . . . 8W-12-9, 16
Right Lavalier Module . . . . . . . . . 8W-12-9, 16, 21, 24
Right License Lamp . . . . . . . . . . . . . . . 8W-12-22, 23
Right Park/Turn Signal Lamp . . . . . . . . 8W-12-21, 24
Right Power Mirror . . . . . . . . . . . . . . . . . . . 8W-12-14
Right Rear Power Window Switch . . . . . . . . 8W-12-26
Right Tail/Side Marker Lamp . . . . . . . . . . . 8W-12-22
Right Tail/Stop Lamp . . . . . . . . . . . . . . 8W-12-22, 25
Right Tail/Turn Signal Lamp . . . . . . . . . 8W-12-22, 24
Right Turn Lamp . . . . . . . . . . . . . . . . . . . . 8W-12-24
Right Visor/Vanity Lamps . . . . . . . . . . . 8W-12-13, 20
Seat Belt Control Module . . . . . . . . . . . . . . 8W-12-14
Sentry Key Immobilizer Module . . . . . . . . . 8W-12-20
Sunroof Control Module . . . . . . . . . . . . . . . . 8W-12-7
Transmission Range Sensor . . . . . . . . . . . . . 8W-12-10
Trunk Lamp . . . . . . . . . . . . . . . . . . . . . 8W-12-12, 13
Window Drop Relay Assembly . . . . . . . . . 8W-12-7, 11
JR
8W-12 JUNCTION BLOCK
8W - 12 - 1
