INPUT SHAFT SEAL

REMOVAL

The Power Transfer Unit must be removed from

the vehicle to service this seal. Refer to Power Trans-
fer Unit Removal in this section for procedures.

(1) Remove P.T.U. end cover bolts (Fig. 42).

(2) Gently tap on end cover ears to separate cover

from case (Fig. 43).

(3) Remove ring gear oil trough (Fig. 44).
(4) Remove input shaft and ring gear from case

(Fig. 45).

(5) Use Special Tool No. 7794-A (seal puller) to

remove seal (Fig. 46).

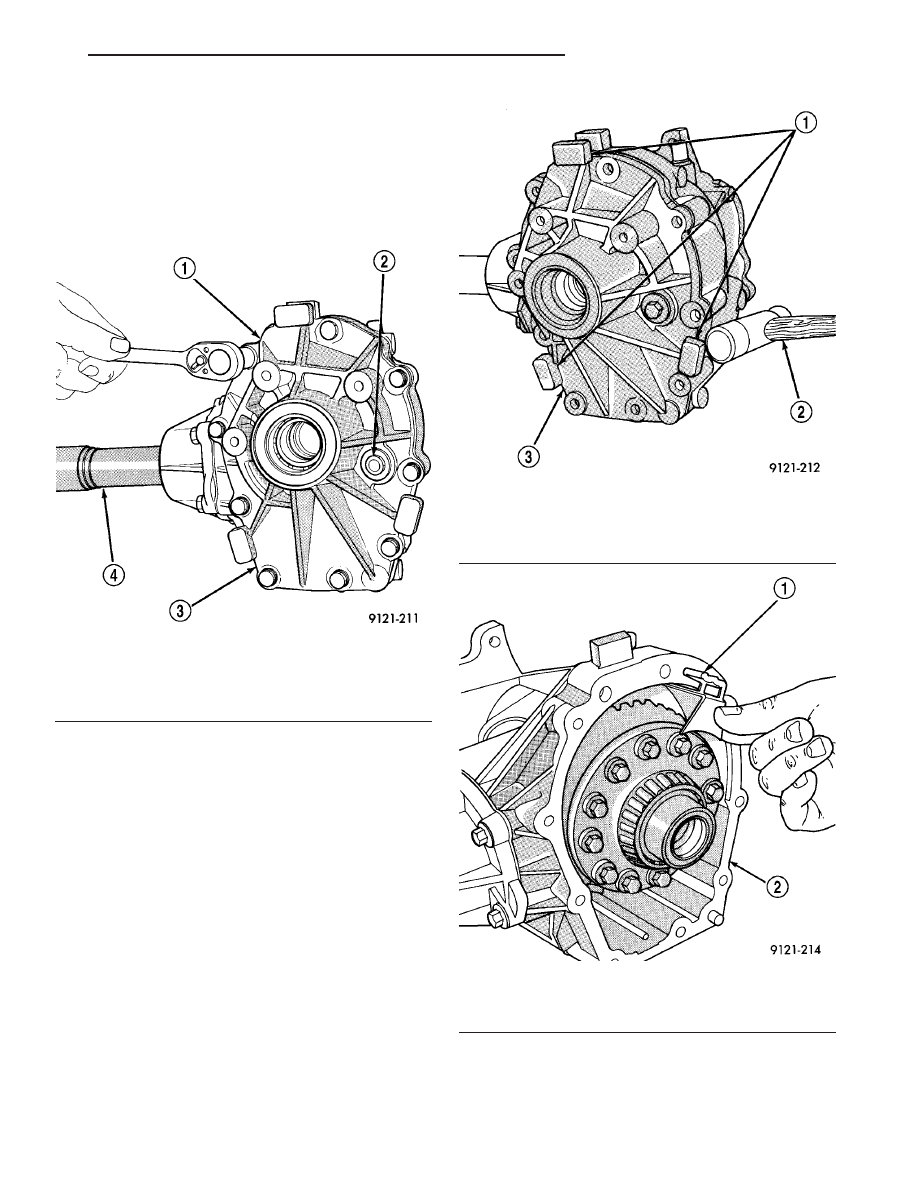

Fig. 42 P.T.U. End Cover Bolts

1 - POWER TRANSFER UNIT
2 - FILL PLUG
3 - END COVER
4 - OUTPUT SHAFT

Fig. 43 End Cover Removal

1 - END COVER EARS
2 - HAMMER
3 - POWER TRANSFER UNIT

Fig. 44 Oil Trough

1 - OIL TROUGH
2 - POWER TRANSFER UNIT

RS

POWER TRANSFER UNIT

21 - 17

INSTALLATION

The Power Transfer Unit must be removed from

the vehicle to service this seal. Refer to Power Trans-
fer Unit Removal in this section for procedures.

(1) Clean and inspect seal area.
(2) Lay housing on bench and install new seal with

seal driver C-4657 and handle C-4171 (Fig. 47). The
seal must be installed with the spring side facing
towards the ring gear. Drive the seal in until it bot-
toms against the case shoulder.

(3) Install input shaft.
(4) Install oil trough.
(5) Apply Mopar

t Gasket Maker or equivalent to

sealing surfaces of end cover and reinstall. Tighten
bolts to 28 N·m (250 in. lbs.)

CAUTION: When end cover is installed be careful
not to damage the P.T.U. Input Shaft Cover Seal.

(6) Reinstall P.T.U. assembly into vehicle.
(7) Check and fill fluids as required.

OUTER HALF SHAFT SEAL

REMOVAL

The outer half shaft seal is located on the outside

of the end cover. The P.T.U. does not have to be
removed to replace this seal.

(1) Lift vehicle on hoist.
(2) Remove right front half shaft from vehicle.
(3) Remove seal with a chisel and hammer (Fig.

48).

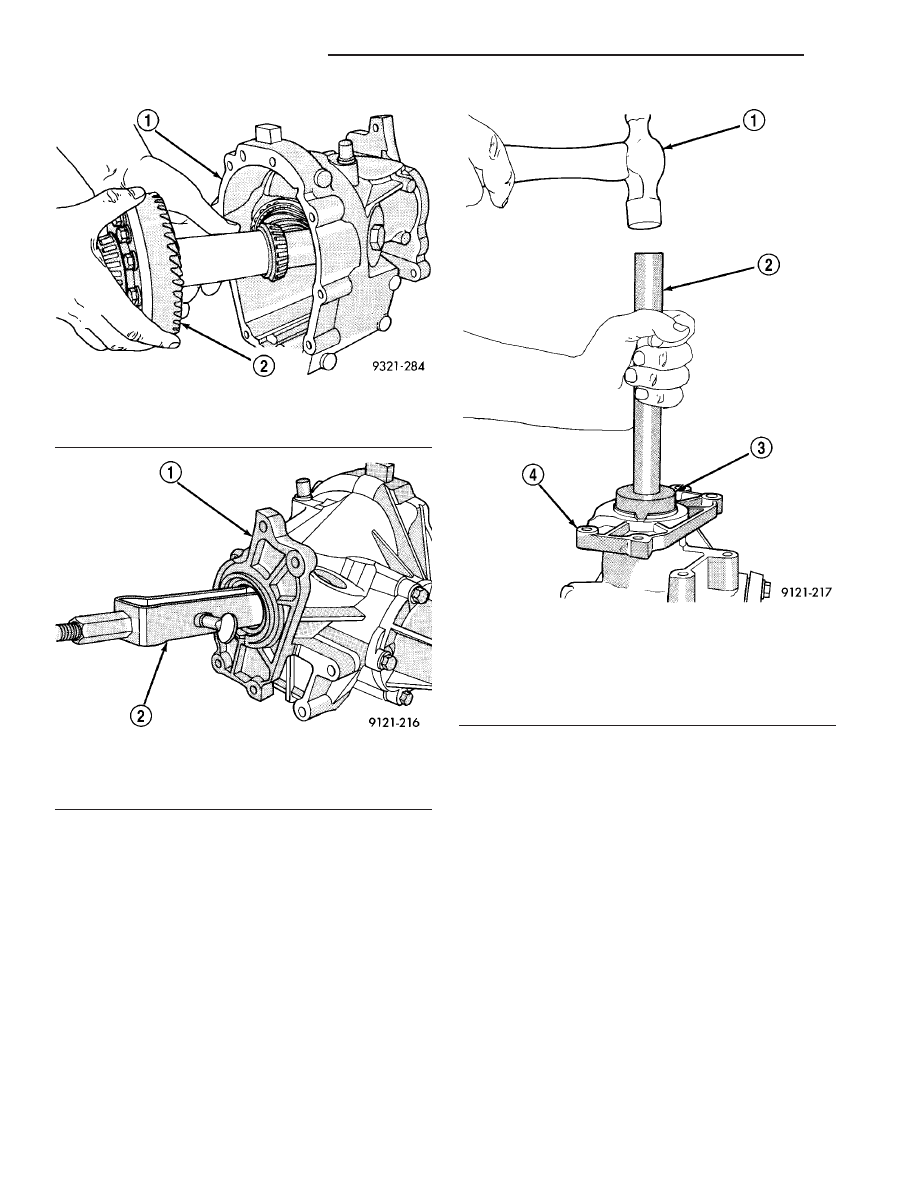

Fig. 45 Input Shaft and Ring Gear Removal

1 - POWER TRANSFER UNIT
2 - RING GEAR

Fig. 46 Seal Removal

1 - POWER TRANSFER UNIT
2 - SPECIAL TOOL
7794–A

Fig. 47 Seal Installation

1 - HAMMER
2 - SPECIAL TOOL
C-4171
3 - SPECIAL TOOL
C-4657
4 - POWER TRANSFER UNIT

21 - 18

POWER TRANSFER UNIT

RS

INPUT SHAFT SEAL (Continued)

INSTALLATION

The outer half shaft seal is located on the outside

of the end cover. The P.T.U. does not have to be
removed to replace this seal.

(1) Clean and inspect seal area.
(2) Install new seal with seal installer MD998334

(Fig. 49).

(3) Reinstall right front half shaft.
(4) Check and fill fluids as required.

REAR COVER O-RING

REMOVAL

(1) Raise vehicle on hoist.
(2) Remove rear cover retaining bolts (Fig. 50).

(3) Index rear cover to the case for later reassem-

bly (Fig. 51).

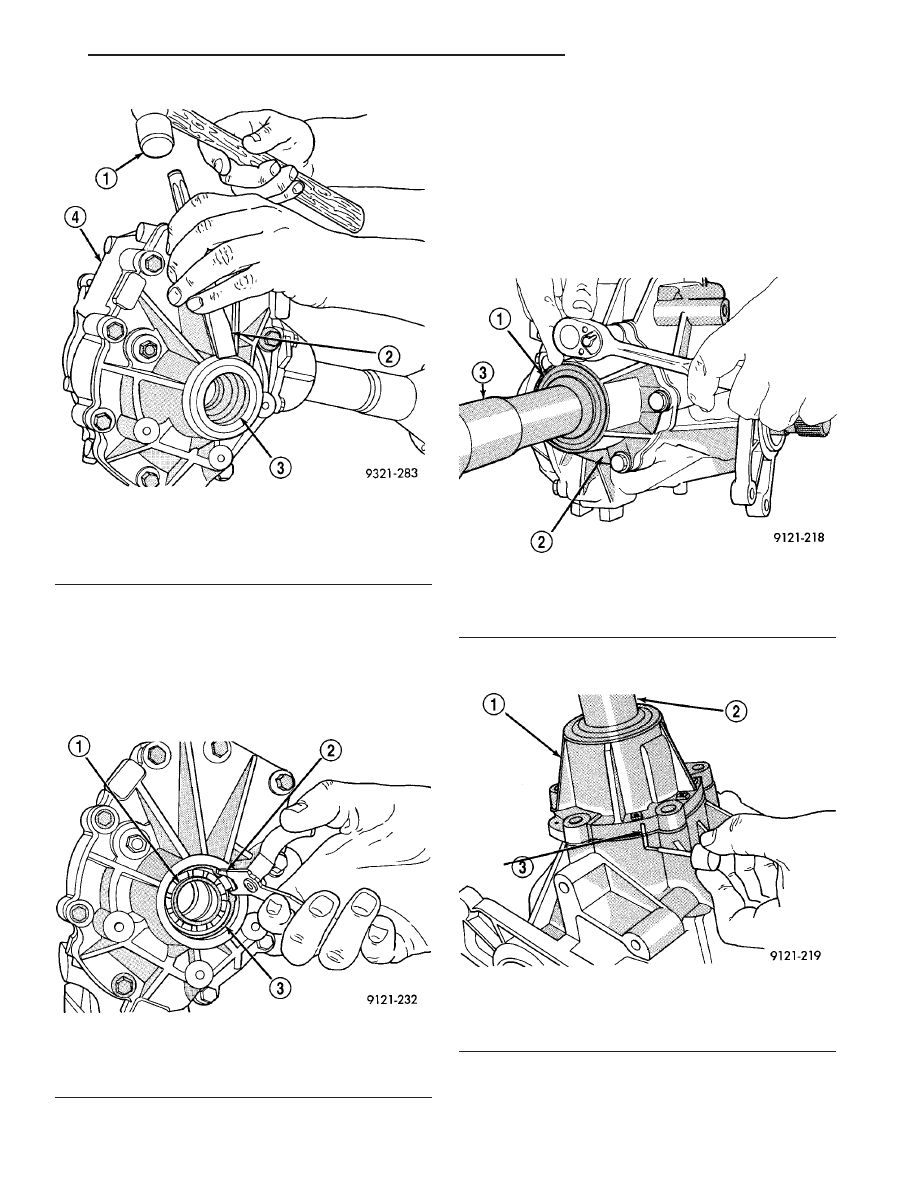

Fig. 48 Seal Removal

1 - HAMMER
2 - CHISEL
3 - SEAL
4 - POWER TRANSFER UNIT

Fig. 49 Seal Installation

1 - BEARING
2 - SNAP RING PLIERS
3 - BEARING SNAP RING

Fig. 50 Rear Cover Bolts

1 - OUTPUT FLANGE SEAL
2 - REAR COVER
3 - OUTPUT SHAFT

Fig. 51 Mark Rear Cover

1 - REAR COVER
2 - OUTPUT SHAFT
3 - PAINT MARK

RS

POWER TRANSFER UNIT

21 - 19

OUTER HALF SHAFT SEAL (Continued)

(4) Pull rear cover out of the P.T.U. case (Fig. 52).

(5) Remove rear cover O-Ring (Fig. 53).

INSTALLATION

(1) To install, reverse removal procedure.

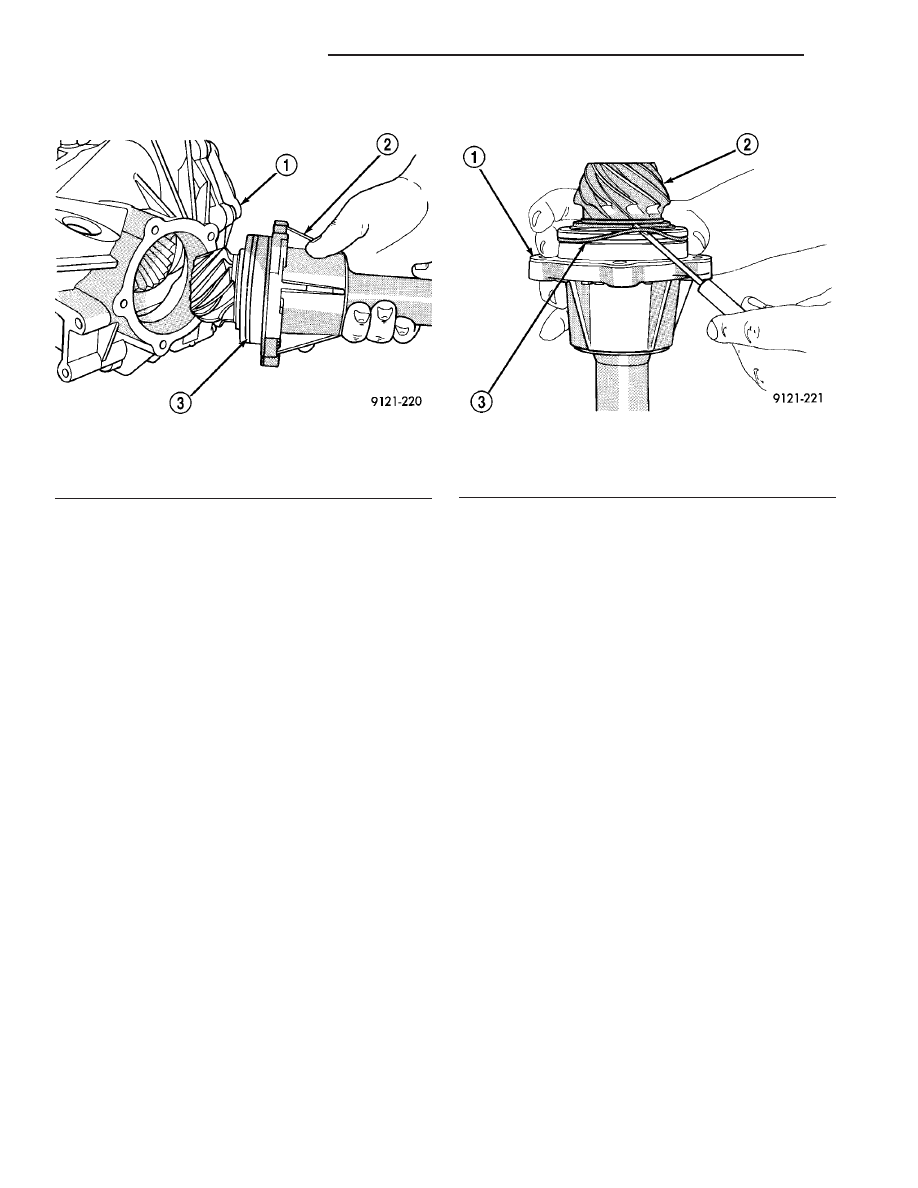

Fig. 52 Rear Cover Removal

1 - POWER TRANSFER UNIT ASSEMBLY
2 - REAR COVER
3 - O-RING

Fig. 53 O-Ring Removal

1 - REAR COVER
2 - PINION GEAR
3 - O-RING

21 - 20

POWER TRANSFER UNIT

RS

REAR COVER O-RING (Continued)
