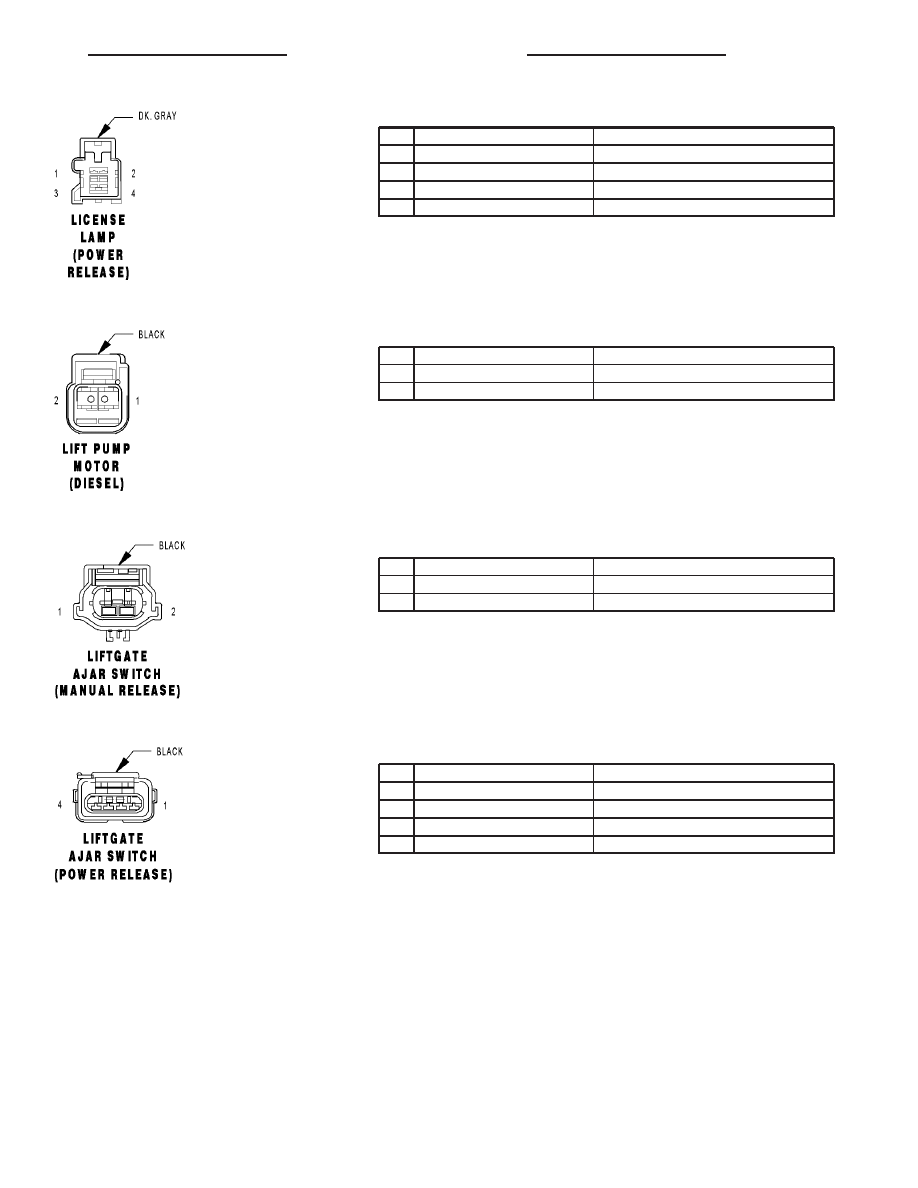

LICENSE LAMP (POWER RELEASE) - DK. GRAY 4 WAY

CAV

CIRCUIT

FUNCTION

1

L77 18WT/BR

FUSED PARK LAMP RELAY OUTPUT (LEFT)

2

Z367 20BK/BR

GROUND

3

P30 20TN/DG

LIFTGATE HANDLE SWITCH SENSE

4

Z430 20BK/LG

GROUND

LIFT PUMP MOTOR (DIESEL) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

N2 18OR

LIFT PUMP RELAY OUTPUT

2

Z201 18OR

GROUND

LIFTGATE AJAR SWITCH (MANUAL RELEASE) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z78 20BK/OR

GROUND

2

G78 20VT/OR

LIFTGATE AJAR SWITCH SENSE

LIFTGATE AJAR SWITCH (POWER RELEASE) - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

Z78 20BK/OR

GROUND

2

G78 20VT/OR

LIFTGATE AJAR SWITCH SENSE

3

P31 20TN/YL

LIFTGATE RELEASE DRIVER

4

Z231 20BK/YL

GROUND

RS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 105

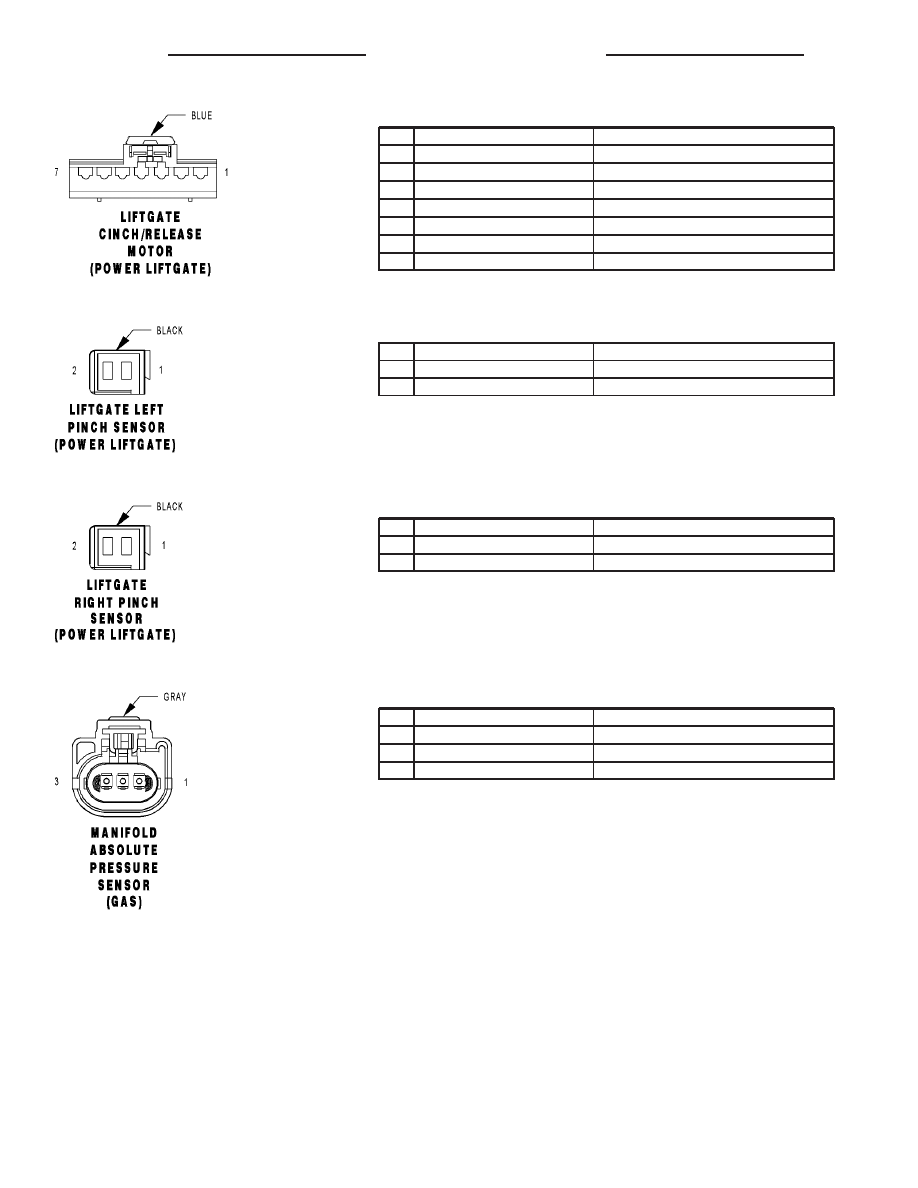

LIFTGATE CINCH/RELEASE MOTOR (POWER LIFTGATE) - BLUE 7 WAY

CAV

CIRCUIT

FUNCTION

1

Z78 20BK/OR

GROUND

2

G78 20VT/OR

LIFTGATE AJAR SWITCH SENSE

3

Q60 20OR/YL

LIFTGATE PAWL SWITCH SENSE

4

Z245 18BK/GY

GROUND

5

Q85 18TN/WT

LIFTGATE LATCH RELEASE DRIVER

6

Q84 18TN/GY

LIFTGATE LATCH CINCH DRIVER

7

Q83 18OR/GY

LIFTGATE LATCH CLUTCH DRIVER

LIFTGATE LEFT PINCH SENSOR (POWER LIFTGATE) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Q77 20OR/DB

RIGHT PINCH SENSOR SIGNAL

2

Q76 20OR/LB

PINCH SENSOR SIGNAL

LIFTGATE RIGHT PINCH SENSOR (POWER LIFTGATE) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Q77 20OR/DB

RIGHT PINCH SENSOR SIGNAL

2

Z78 20BK/OR

GROUND

MANIFOLD ABSOLUTE PRESSURE SENSOR (GAS) - GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

K1 18VT/BR

MAP SIGNAL

2

K900 18DB/DG

SENSOR GROUND

3

F855 20PK/YL

5 VOLT SUPPLY

8W - 80 - 106

8W-80 CONNECTOR PIN-OUTS

RS

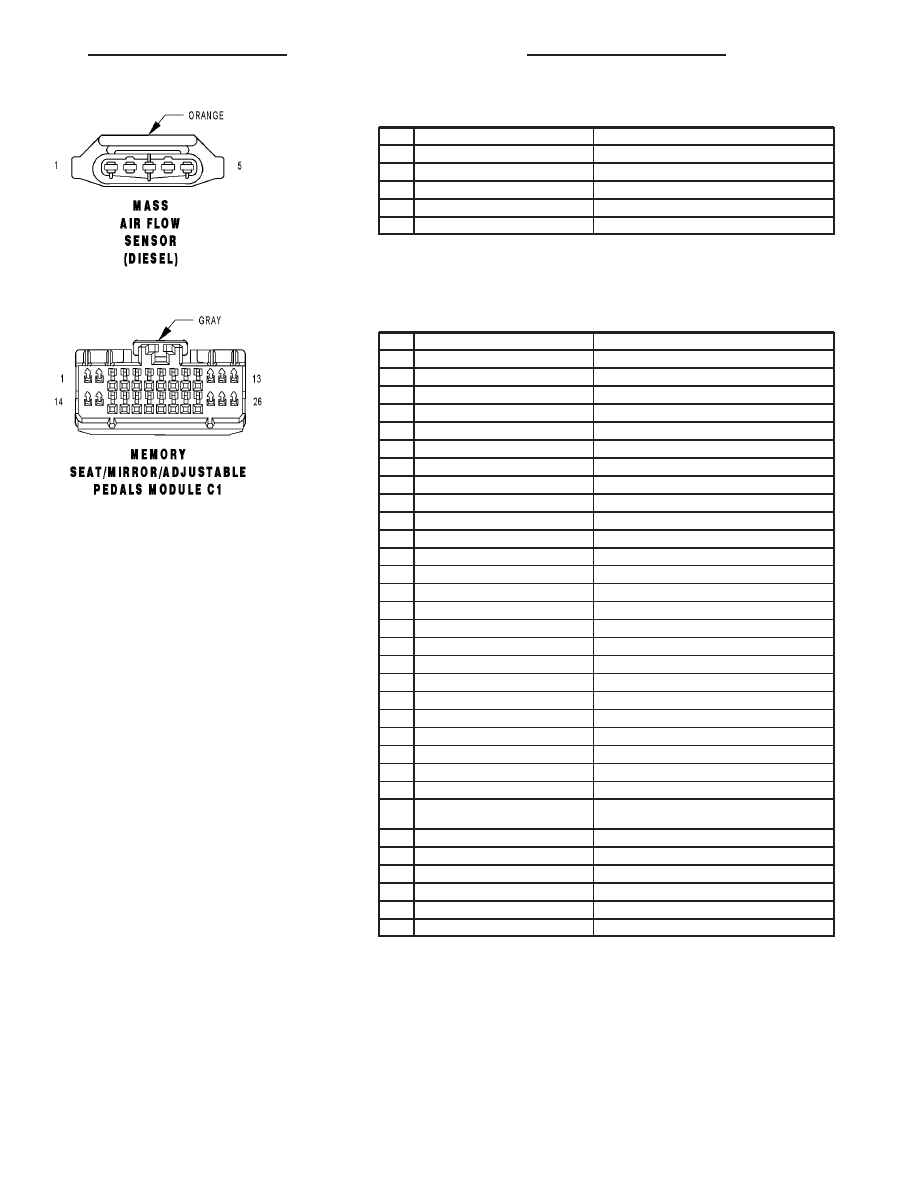

MASS AIR FLOW SENSOR (DIESEL) - ORANGE 5 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

K342 16BR/WT

ECM/PCM RELAY OUTPUT

3

K957 20BK/OR

MASS AIR FLOW SENSOR GROUND

4

F855 20PK/YL

SENSOR REFERENCE VOLTAGE A

5

K55 20DB/OR

MASS AIR FLOW SENSOR SIGNAL

MEMORY SEAT/MIRROR/ADJUSTABLE PEDALS MODULE C1 - GRAY 26 WAY

CAV

CIRCUIT

FUNCTION

1

P205 14LG/DB (ADJUSTABLE PEDALS)

ADJUSTABLE PEDALS MOTOR FORWARD

2

-

-

3

P69 22TN/DB (LHD)

LEFT MIRROR SENSOR GROUND

3

P66 22TN/LG (RHD)

RIGHT MIRROR SENSOR GROUND

4

-

-

5

P64 22TN (LHD)

LEFT MIRROR VERTICAL POSITION SIGNAL

5

P67 22TN/OR (RHD)

RIGHT MIRROR VERTICAL POSITION SIGNAL

6

Q103 180R/LG (ADJUSTABLE PEDALS)

ADJUSTABLE PEDALS SWITCH FORWARD

7

Q102 18OR/LB (ADJUSTABLE PEDALS)

ADJUSTABLE PEDALS SWITCH REARWARD

8

P65 22TN/VT (LHD)

LEFT MIRROR HORIZONTAL POSITION SIGNAL

8

P68 22TN/YL (RHD)

RIGHT MIRROR HORIZONTAL POSITION SIGNAL

9

P73 20TN/YL (LHD)

LEFT MIRROR COMMON DRIVER (RIGHT/DOWN)

9

P70 20TN/LB (RHD)

RIGHT MIRROR COMMON DRIVER (RIGHT/DOWN)

10

-

-

11

D25 20WT/VT

PCI BUS

12

-

-

13

P206 14LG/TN (ADJUSTABLE PEDALS)

ADJUSTABLE PEDALS MOTOR REARWARD

14

-

-

15

-

-

16

G11 20VT/TN (ADJUSTABLE PEDALS)

ADJUSTABLE PEDALS SENSOR FEED

17

P75 20TN/LG (LHD)

LEFT MIRROR LEFT DRIVER

17

P74 20TN/DB (RHD)

RIGHT MIRROR LEFT DRIVER

18

P71 20TN/DG (LHD)

LEFT MIRROR UP DRIVER

18

P72 20TN/GY (RHD)

RIGHT MIRROR UP DRIVER

19

G12 22VT/BR (ADJUSTABLE PEDALS)

ADJUSTABLE PEDALS SENSOR SIGNAL

20

G912 20VT/WT (ADJUSTABLE PED-
ALS)

ADJUSTABLE PEDALS SENSOR RETURN

21

-

-

22

-

-

23

-

-

24

-

-

25

-

-

26

-

-

RS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 107

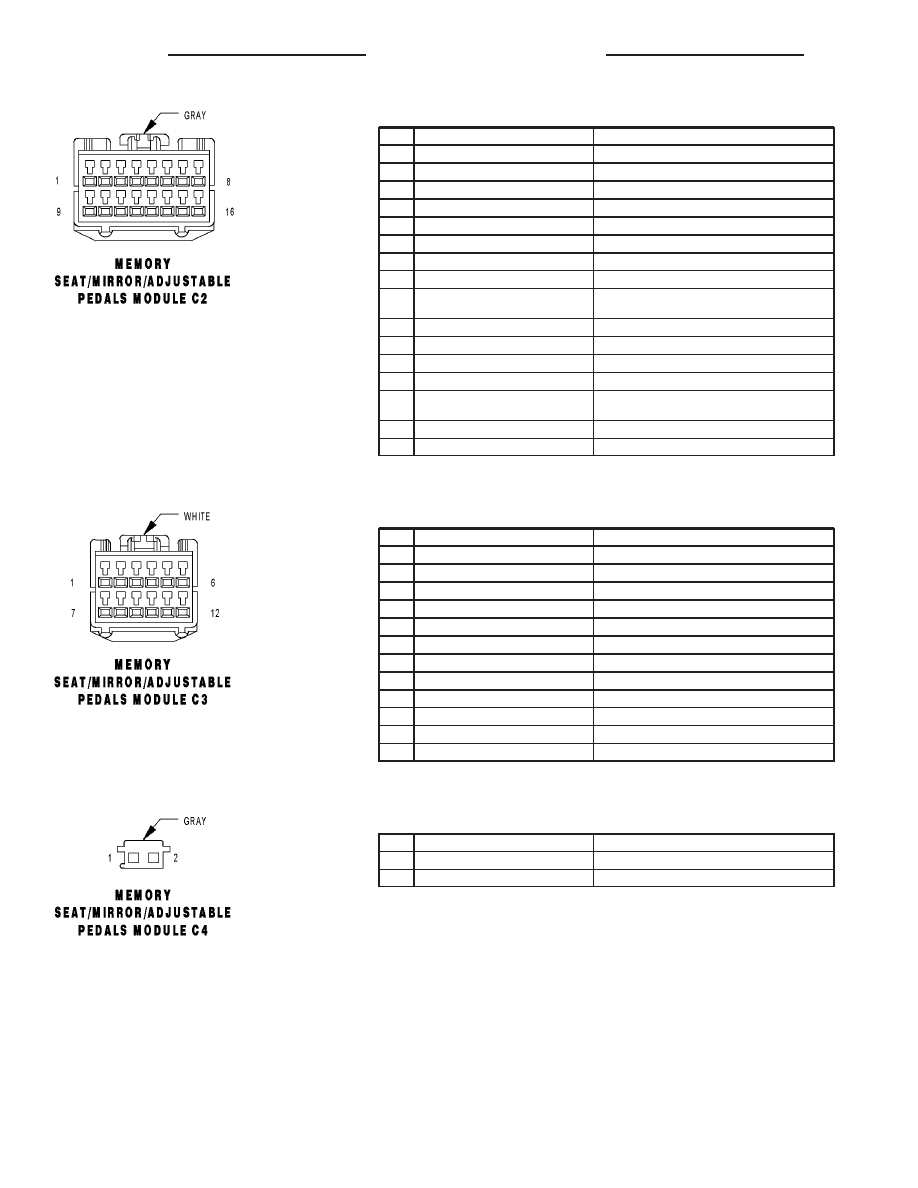

MEMORY SEAT/MIRROR/ADJUSTABLE PEDALS MODULE C2 - GRAY 16 WAY

CAV

CIRCUIT

FUNCTION

1

P19 20LG/LB

DRIVER SEAT FRONT UP SWITCH SENSE

2

P11 20LG/YL

DRIVER SEAT REAR UP SWITCH SENSE

3

P25 20LG/VT

DRIVER SEAT HORIZONTAL POSITION SIGNAL

4

P47 20LG/LB

DRIVER SEAT RECLINER POSITION SIGNAL

5

P26 20LG

DRIVER SEAT FRONT RISER POSITION SIGNAL

6

P27 20LG/LB

DRIVER SEAT REAR RISER POSITION SIGNAL

7

P21 20LG/TN

DRIVER SEAT FRONT DOWN SWITCH SENSE

8

P13 20LG/OR

DRIVER SEAT REAR DOWN SWITCH SENSE

9

P15 20LG/WT

DRIVER SEAT HORIZONTAL FORWARD SWITCH
SENSE

10

P43 20LG/VT

DRIVER SEAT RECLINER UP SWITCH SENSE

11

P29 20LG/WT

DRIVER SEAT SENSOR 5 VOLT SUPPLY

12

P28 20LG/BR

DRIVER SEAT POSITION SENSOR GROUND

13

-

-

14

P17 20LG/DG

DRIVER SEAT HORIZONTAL REARWARD SWITCH
SENSE

15

P41 20LG/DB

DRIVER SEAT RECLINER DOWN SWITCH SENSE

16

-

-

MEMORY SEAT/MIRROR/ADJUSTABLE PEDALS MODULE C3 - WHITE 12 WAY

CAV

CIRCUIT

FUNCTION

1

P141 14LG/BR

DRIVER SEAT RECLINER DOWN DRIVER

2

P115 14LG

DRIVER SEAT HORIZONTAL FORWARD DRIVER

3

P117 14LG/LB

DRIVER SEAT HORIZONTAL REARWARD DRIVER

4

P111 14LG/YL

DRIVER SEAT REAR UP DRIVER

5

P119 14LG/DG

DRIVER SEAT FRONT UP DRIVER

6

-

-

7

-

-

8

P143 14LG/GY

DRIVER SEAT RECLINER UP DRIVER

9

P9 20LG/OR

DRIVER SEAT SWITCH B(+) SUPPLY

10

-

-

11

P113 14LG/WT

DRIVER SEAT REAR DOWN DRIVER

12

P121 14LG/DB

DRIVER SEAT FRONT DOWN DRIVER

MEMORY SEAT/MIRROR/ADJUSTABLE PEDALS MODULE C4 - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

A210 14OR/RD

FUSED B(+)

2

Z849 14BK/OR

GROUND
