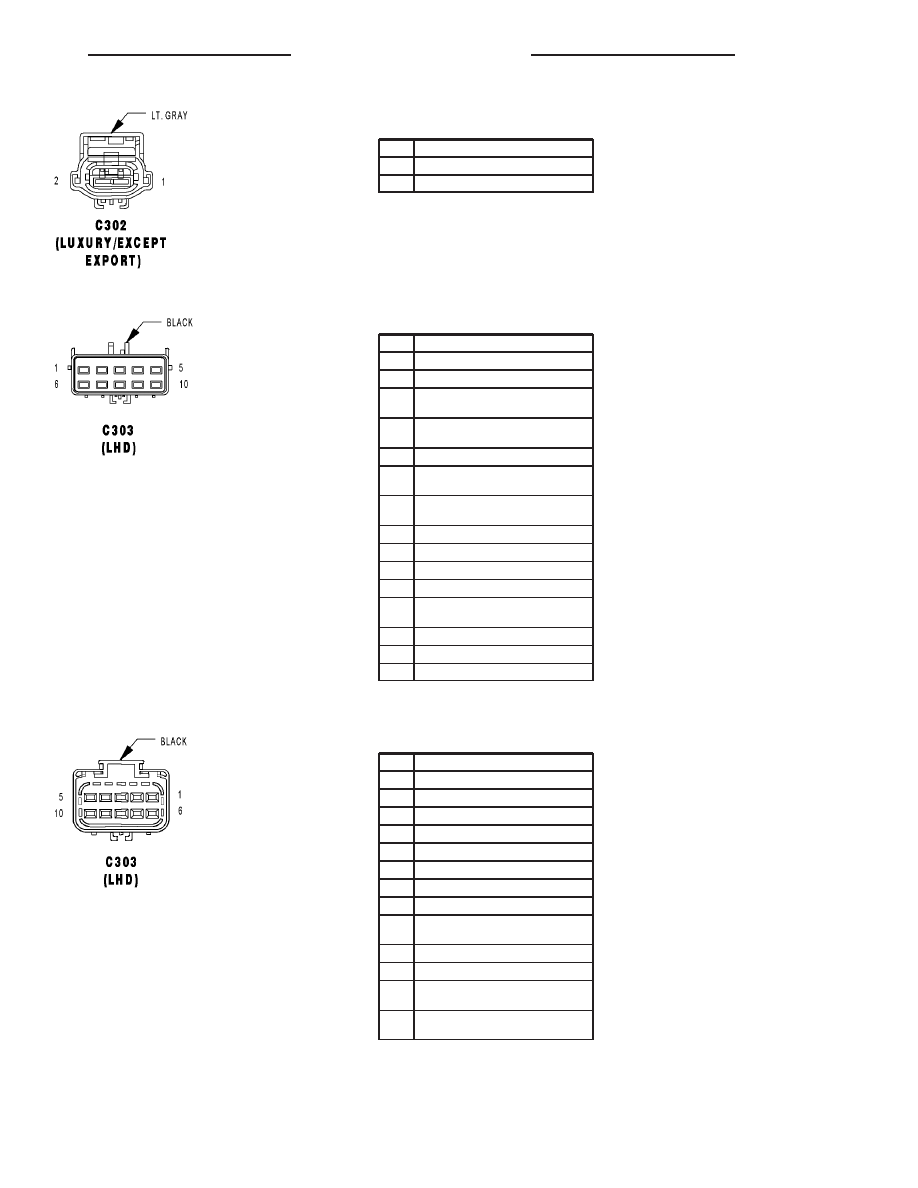

C302 (LUXURY/EXCEPT EXPORT) - LT. GRAY

(RIGHT DOOR SIDE)

CAV

CIRCUIT

1

M21 14YL/BR

2

-

C303 (LHD) - BLACK (BODY SIDE)

CAV

CIRCUIT

1

G74 20VT/WT

2

Z822 20BK/BR

3

X202 18GY (HIGHLINE AUDIO EXCEPT
EXPORT EARLY BUILD)

3

X202 20GY (HIGHLINE AUDIO EXPORT
EARLY BUILD)

3

X54 20GY (LOWLINE AUDIO)

4

X292 18GY/BR (HIGHLINE AUDIO
EXCEPT EXPORT EARLY BUILD)

4

X292 20GY/BR (HIGHLINE AUDIO
EXPORT EARLY BUILD)

4

X56 20GY/BR (LOWLINE AUDIO)

5

G160 20VT/LG

6

P2 20TN/GY

7

P4 20TN/BR

8

F304 18GY/PK (EXCEPT POWER WIN-
DOWS)

8

F304 12WT/PK (POWER WINDOWS)

9

Q16 12OR/TN (POWER WINDOWS)

10

Q26 14OR/GY (POWER WINDOWS)

C303 (LHD) - BLACK (RIGHT DOOR SIDE)

CAV

CIRCUIT

1

G74 20VT/WT

2

Z74 20BK/WT (BASE)

2

Z822 20BK/BR (EXCEPT BASE)

3

X54 20GY

4

X56 20GY/BR

5

G160 20VT/LG (POWER LOCKS)

6

P2 20TN/GY (POWER LOCKS)

7

P4 20TN/BR (POWER LOCKS)

8

F304 16WT/PK (EXCEPT POWER WIN-
DOWS)

8

F304 12WT/PK (POWER WINDOWS)

9

Q16 12OR/TN (POWER WINDOWS)

10

Q26 14OR/GY (POWER WINDOWS
EXCEPT MEMORY)

10

Q26 12OR/GY (POWER WINDOWS
MEMORY)

RS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 37

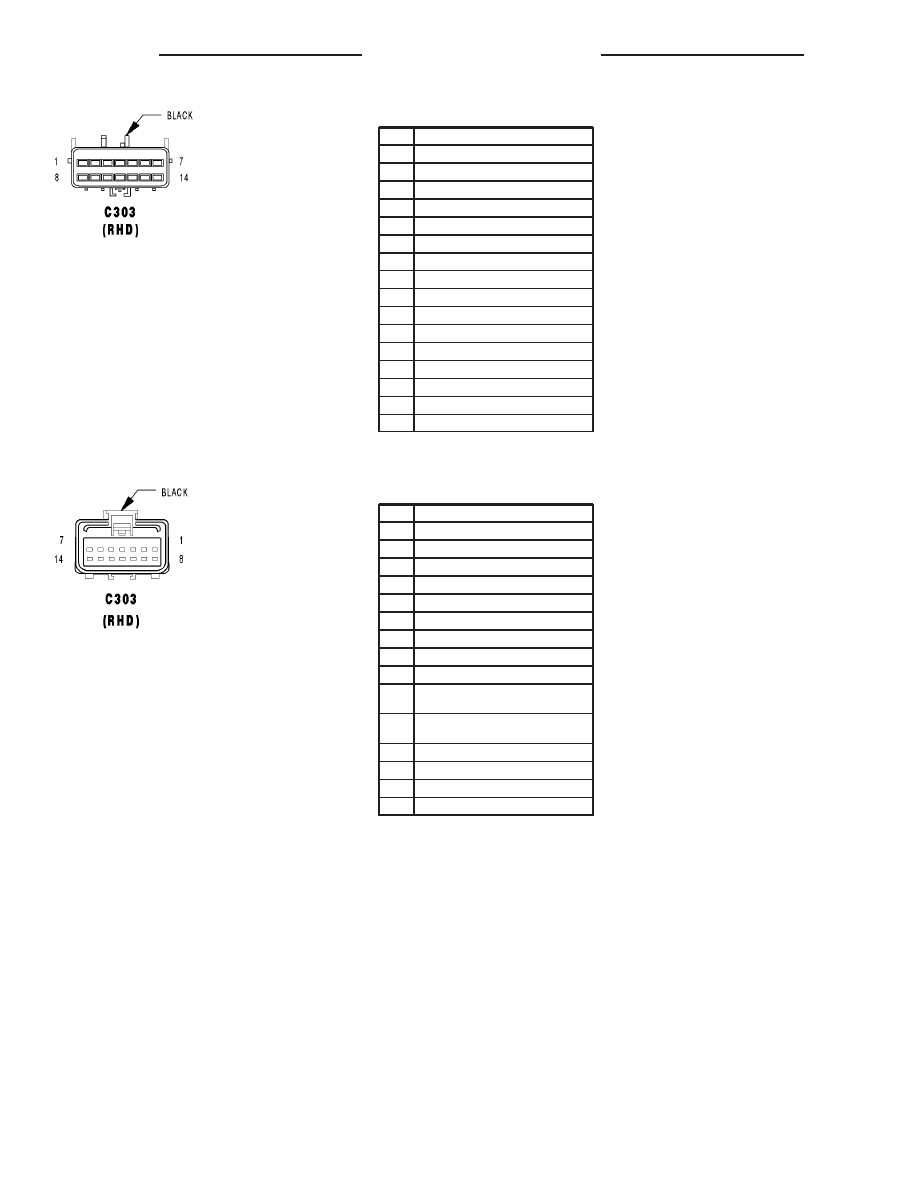

C303 (RHD) - BLACK (BODY SIDE)

CAV

CIRCUIT

1

G74 20VT/WT

2

Z821 12BK/BR

3

X202 20GY (EARLY BUILD)

3

X202 18GY (LATE BUILD)

4

X292 20GY/BR (EARLY BUILD)

4

X292 18GY/BR (LATE BUILD)

5

G160 20VT/LG

6

P2 20TN/GY

7

P4 20TN/BR

8

F304 12WT/PK

9

Q16 12OR/TN (POWER WINDOWS)

10

Q26 14OR/GY (POWER WINDOWS)

11

Q13 16OR/DB (POWER WINDOWS)

12

Q23 16OR/LB (POWER WINDOWS)

13

Q14 16OR/BR (POWER WINDOWS)

14

Q24 16OR/DG (POWER WINDOWS)

C303 (RHD) - BLACK (RIGHT DOOR SIDE)

CAV

CIRCUIT

1

G74 20VT/WT

2

Z821 12BK/BR

3

X54 20GY

4

X56 20GY/BR

5

G160 20VT/LG

6

P2 20TN/GY

7

P4 20TN/BR

8

F304 12WT/PK

9

Q16 12OR/TN (POWER WINDOWS)

10

Q26 14OR/GY (POWER WINDOWS
EXCEPT MEMORY)

10

Q26 12OR/GY (POWER WINDOWS
MEMORY)

11

Q13 16OR/DB (POWER WINDOWS)

12

Q23 16OR/LB (POWER WINDOWS)

13

Q14 16OR/BR (POWER WINDOWS)

14

Q24 16OR/DG (POWER WINDOWS)

8W - 80 - 38

8W-80 CONNECTOR PIN-OUTS

RS

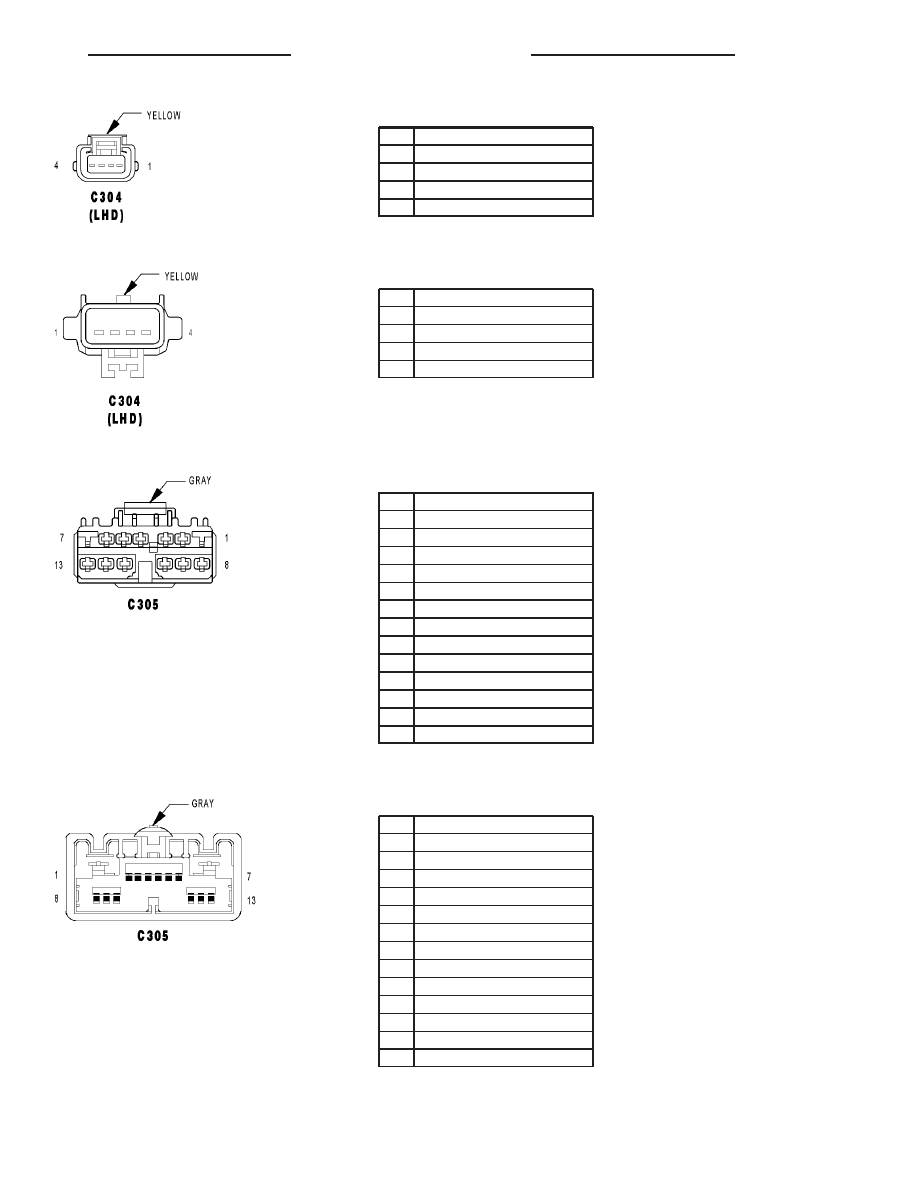

C304 (LHD) - YELLOW (BODY SIDE)

CAV

CIRCUIT

1

R53 20LG/YL

2

R55 20LG/DG

3

-

4

-

C304 (LHD) - YELLOW (SEAT SIDE)

CAV

CIRCUIT

1

R53 18LG/YL

2

R55 18LG/DG

3

-

4

-

C305 - GRAY (BODY SIDE)

CAV

CIRCUIT

1

Z849 12BK/OR (POWER SEAT)

2

R57 20LG/GY

3

R59 20LG/TN

4

P7 22LG/DG (HEATED SEATS)

5

A210 14OR/RD (HEATED SEATS)

6

F503 20WT/PK (HEATED SEATS)

7

A110 12OR/RD (POWER SEAT)

8

-

9

-

10

-

11

-

12

-

13

-

C305 - GRAY (SEAT SIDE)

CAV

CIRCUIT

1

Z849 12BK/OR (POWER SEAT)

2

R57 18LG/GY

3

R59 18LG/TN

4

P7 20LG/DG (HEATED SEAT)

5

A210 14OR/RD (HEATED SEAT)

6

F503 20WT/PK (HEATED SEAT)

7

A110 12OR/RD (POWER SEAT)

8

-

9

-

10

-

11

-

12

-

13

-

RS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 39

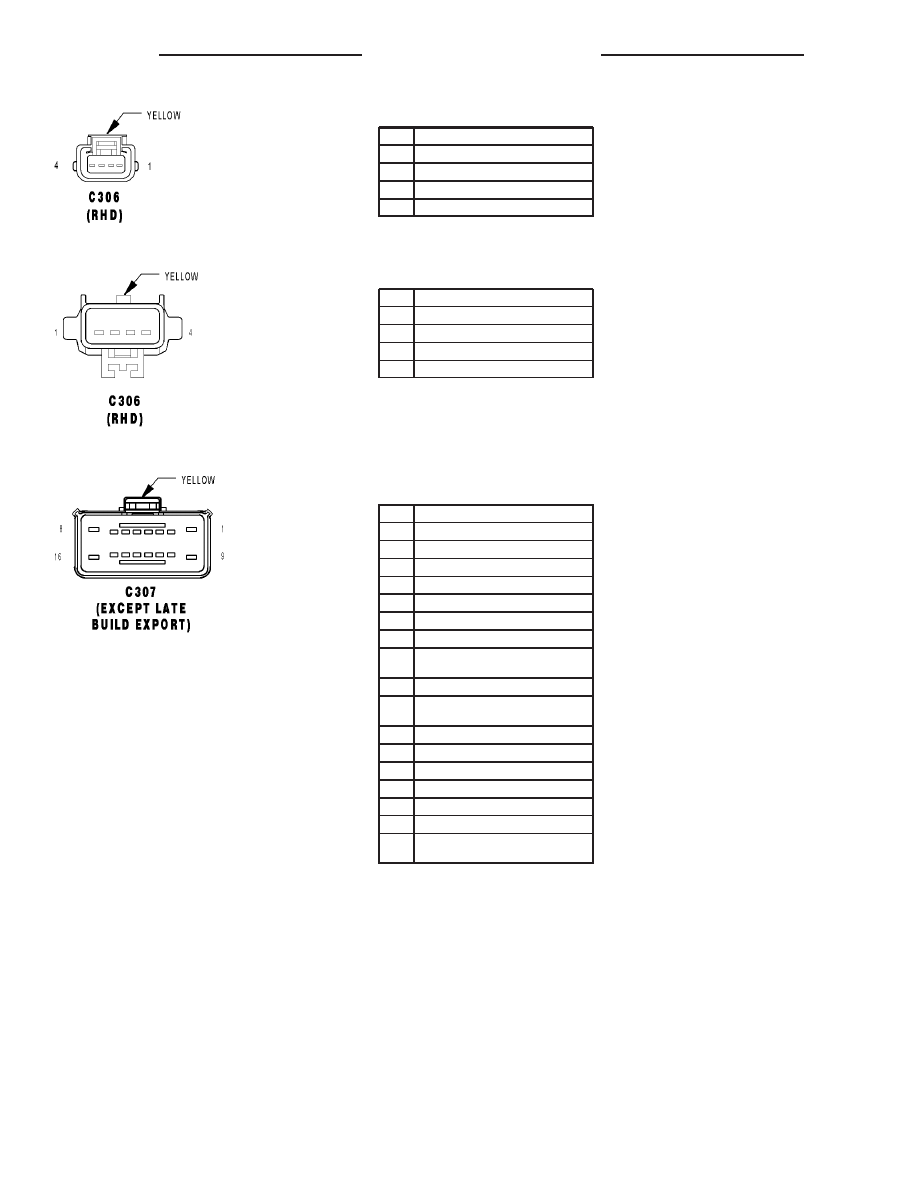

C306 (RHD) - YELLOW (BODY SIDE)

CAV

CIRCUIT

1

R53 20LG/YL

2

R55 20LG/DG

3

-

4

-

C306 (RHD) - YELLOW (SEAT SIDE)

CAV

CIRCUIT

1

R53 18LG/YL

2

R55 18LG/DG

3

-

4

-

C307 (EXCEPT LATE BUILD EXPORT) - YELLOW

(BODY SIDE)

CAV

CIRCUIT

1

Z848 12BK/OR (POWER SEAT)

2

P8 22LG/WT (HEATED SEAT)

3

F201 20PK/OR (EXCEPT EXPORT)

4

R54 20LB/YL

5

R56 20LB/DG

6

R986 20LG/BR (EXCEPT EXPORT)

7

D105 20WT/OR (EXCEPT EXPORT)

8

A210 16OR/RD (POWER SEAT/EXCEPT
EXPORT)

8

A210 14OR/RD (POWER SEAT/EXPORT)

9

R60 20LB/TN (EARLY BUILD OCCU-
PANT SENSING)

10

D25 20WT/VT (EXCEPT EXPORT)

11

Z104 18BK/LG (EXCEPT EXPORT)

12

-

13

-

14

R86 20LG/LB (EXCEPT EXPORT)

15

F503 20WT/PK (HEATED SEAT)

16

R58 20LB/GY (EARLY BUILD OCCU-
PANT SENSING)

8W - 80 - 40

8W-80 CONNECTOR PIN-OUTS
