(1) Press intermediate shaft into NEW roller bear-

ing with arbor press (Fig. 270).

(2) Install intermediate shaft roller bearing snap

ring (Fig. 271).

(3) Install 1st gear thrust bearing (Fig. 272). Blue

markings on bearing should face down towards out-
put gear.

(4) Install 1st gear needle bearing to intermediate

shaft (Fig. 273).

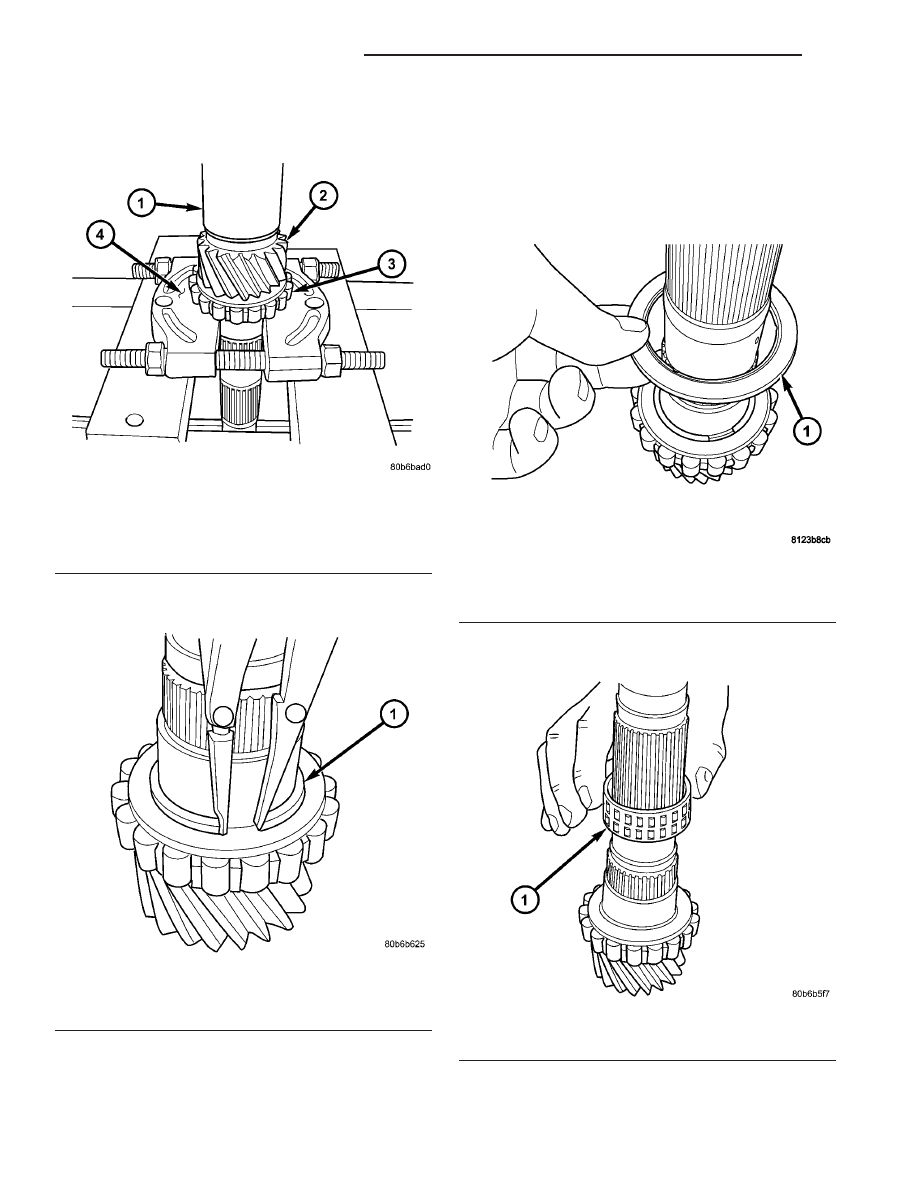

Fig. 270 Intermediate Shaft Bearing Installation

1 - ARBOR PRESS
2 - INTERMEDIATE SHAFT
3 - CAGED ROLLER BEARING
4 - BEARING SPLITTER

Fig. 271 Intermediate Shaft Roller Bearing Snap

Ring

1 - SNAP RING

Fig. 272 1st Gear Thrust Bearing Removal/

Installation

1 - THRUST BEARING

Fig. 273 1st Gear Needle Bearing

1 - 1ST GEAR NEEDLE BEARING

21a - 114

T850 MANUAL TRANSAXLE

RG

INTERMEDIATE SHAFT (Continued)

(5) Install 1st gear to intermediate shaft (Fig.

274).

(6) Install 1/2 synchro to fixture 8483. Insert 1st

gear blocker ring, friction cone, and reactor ring as
shown in (Fig. 275).

(7) Install intermediate shaft to synchro assembly

on fixture (Fig. 276). When installing 1/2 synchro-
nizer, make sure to align oil slots on synchro-
nizer hub face with oil hole in the shaft splined
hub journal.
Line up friction cone and reactor ring
tabs to gear slots. Remove shaft assembly from fix-
ture.

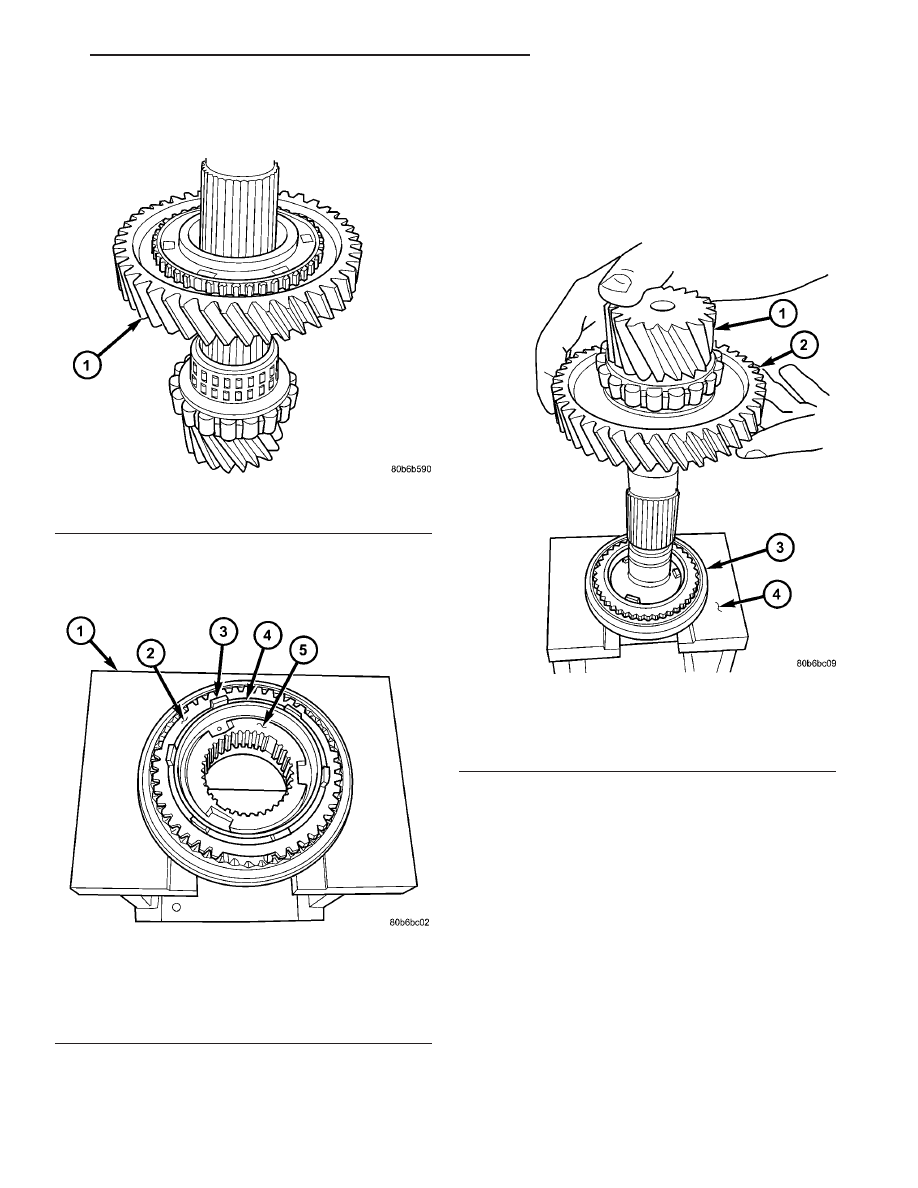

Fig. 274 1st Gear Installation

1 - 1ST GEAR

Fig. 275 1/2 Synchro on Fixture 8483

1 - FIXTURE 8483
2 - 1ST GEAR BLOCKER RING
3 - 1ST GEAR FRICTION CONE
4 - 1ST GEAR REACTOR RING
5 - 1/2 SYNCHRONIZER

Fig. 276 Install 1/2 Synchro to Intermediate Shaft

1 - INTERMEDIATE SHAFT
2 - 1ST GEAR
3 - 1/2 SYNCHRO ASSEMBLY
4 - FIXTURE 8483

RG

T850 MANUAL TRANSAXLE

21a - 115

INTERMEDIATE SHAFT (Continued)

(8) Install NEW 1/2 synchro snap ring (Fig. 277).

(9) Install 2nd gear blocker ring (Fig. 278).

(10) Install 2nd gear friction cone (Fig. 279).

(11) Install 2nd gear reactor ring (Fig. 280).

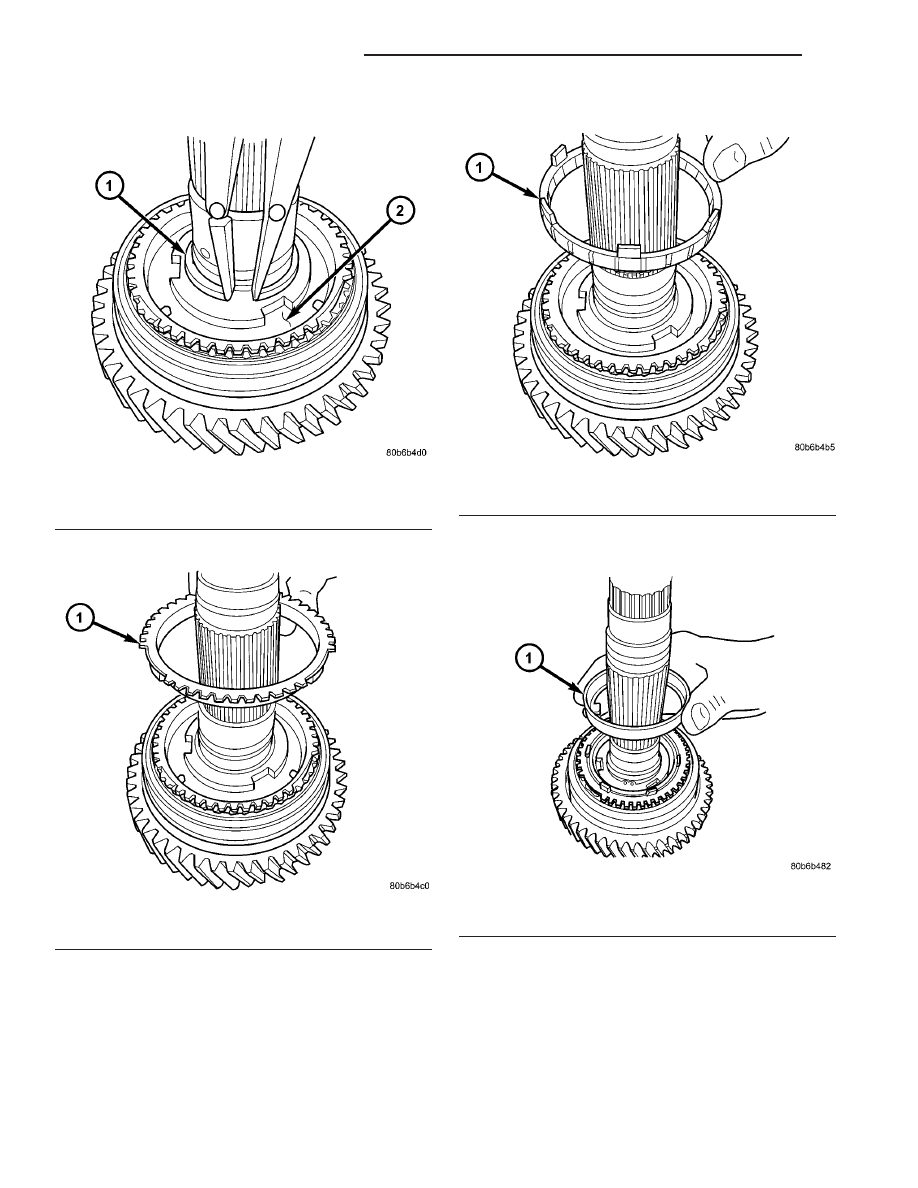

Fig. 277 1/2 Synchro Snap Ring

1 - SNAP RING
2 - 1/2 SYNCHRO HUB

Fig. 278 2nd Gear Blocker Ring

1 - 2ND GEAR BLOCKER RING

Fig. 279 2nd Gear Friction Cone

1 - 2ND GEAR FRICTION CONE

Fig. 280 2nd Gear Reactor Ring

1 - 2ND GEAR REACTOR RING

21a - 116

T850 MANUAL TRANSAXLE

RG

INTERMEDIATE SHAFT (Continued)

(12) Install 2nd gear and needle bearing to inter-

mediate shaft (Fig. 281) (Fig. 282).

(13) Press 3/4 cluster gear onto intermediate shaft

using cup 8481 (Fig. 283).

(14) Install NEW 3/4 cluster gear snap ring (Fig.

284).

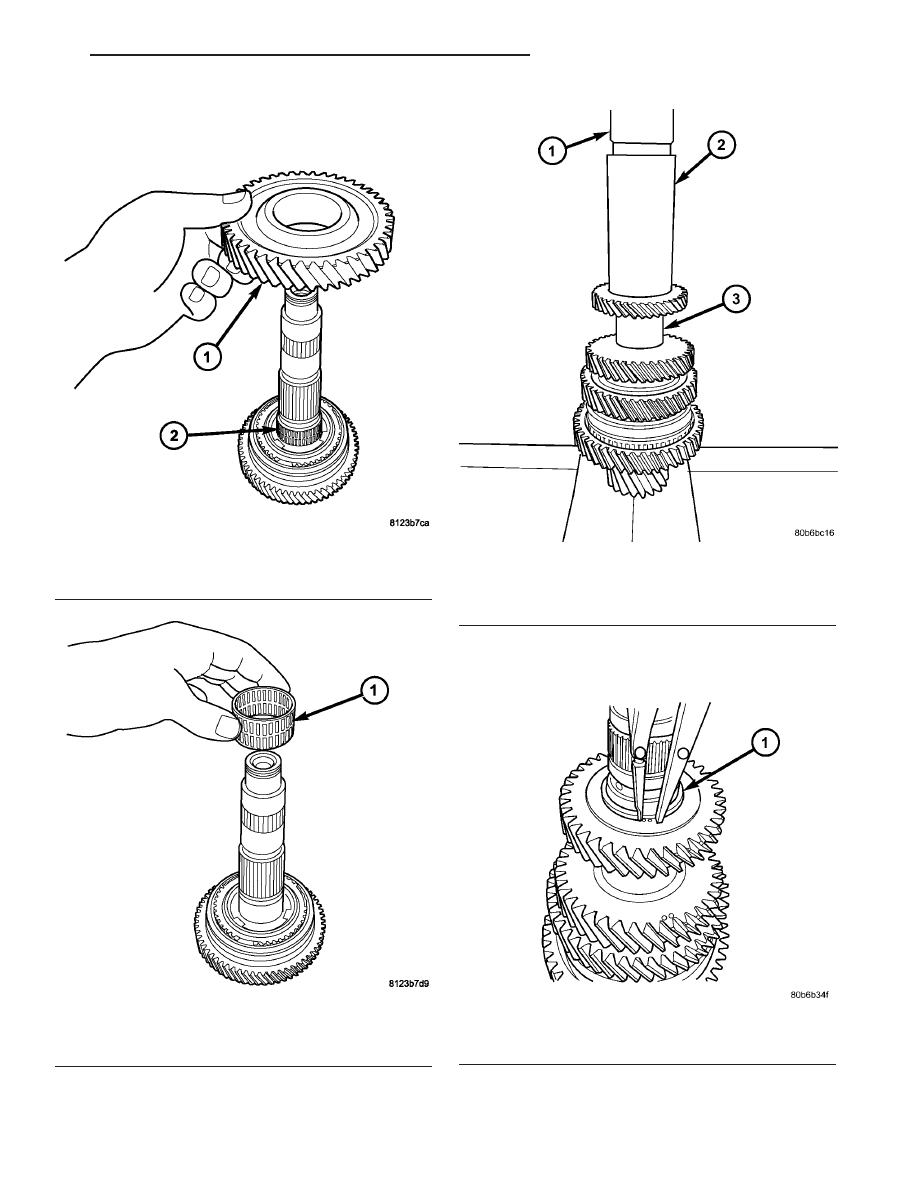

Fig. 281 2nd Gear Removal/Installation

1 - 2ND GEAR
2 - NEEDLE BEARING

Fig. 282 2nd Gear Needle Bearing Removal/

Installation

1 - NEEDLE BEARING

Fig. 283 Install 3/4 Cluster Gear using Tool 8481

1 - ARBOR PRESS
2 - INSTALLER 8481
3 - 3/4 CLUSTER GEAR

Fig. 284 3/4 Cluster Gear Snap Ring

1 - SNAP RING

RG

T850 MANUAL TRANSAXLE

21a - 117

INTERMEDIATE SHAFT (Continued)
