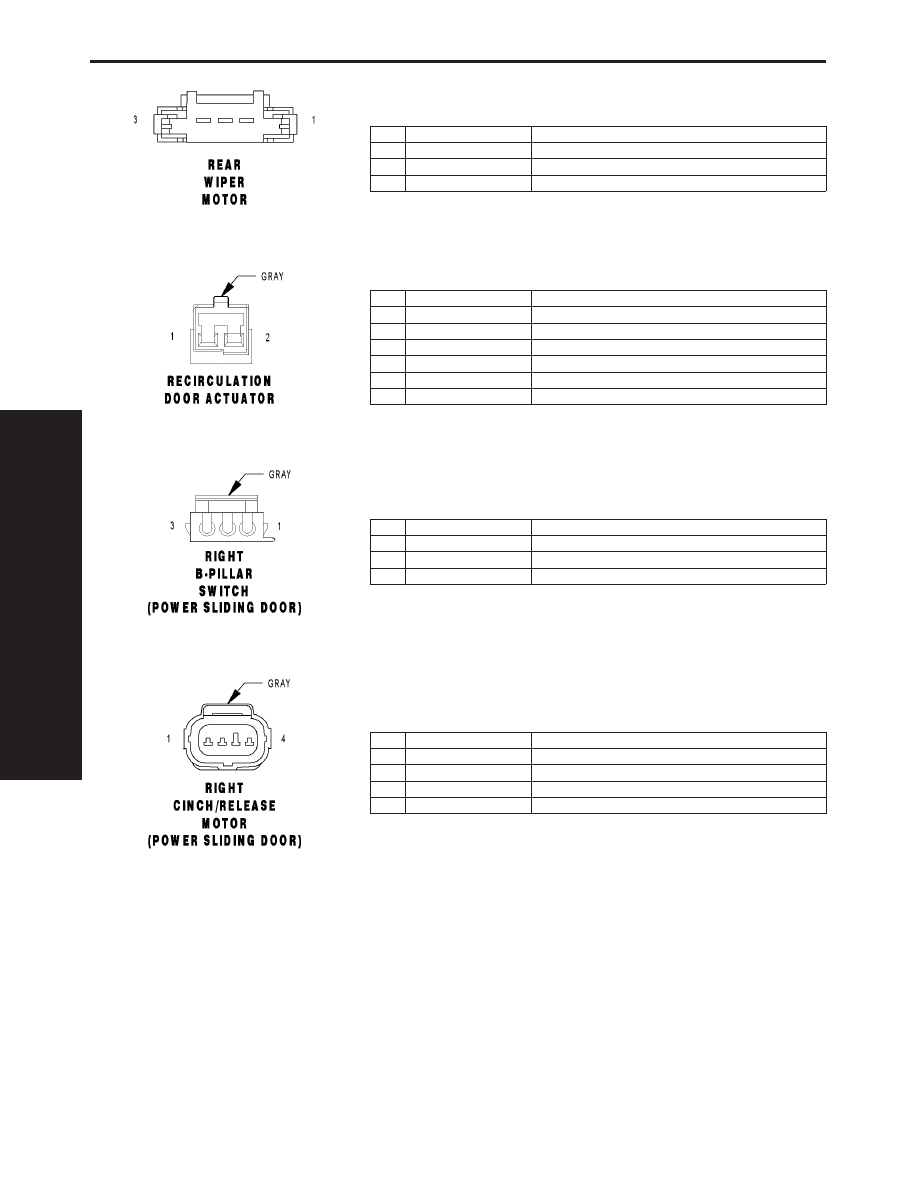

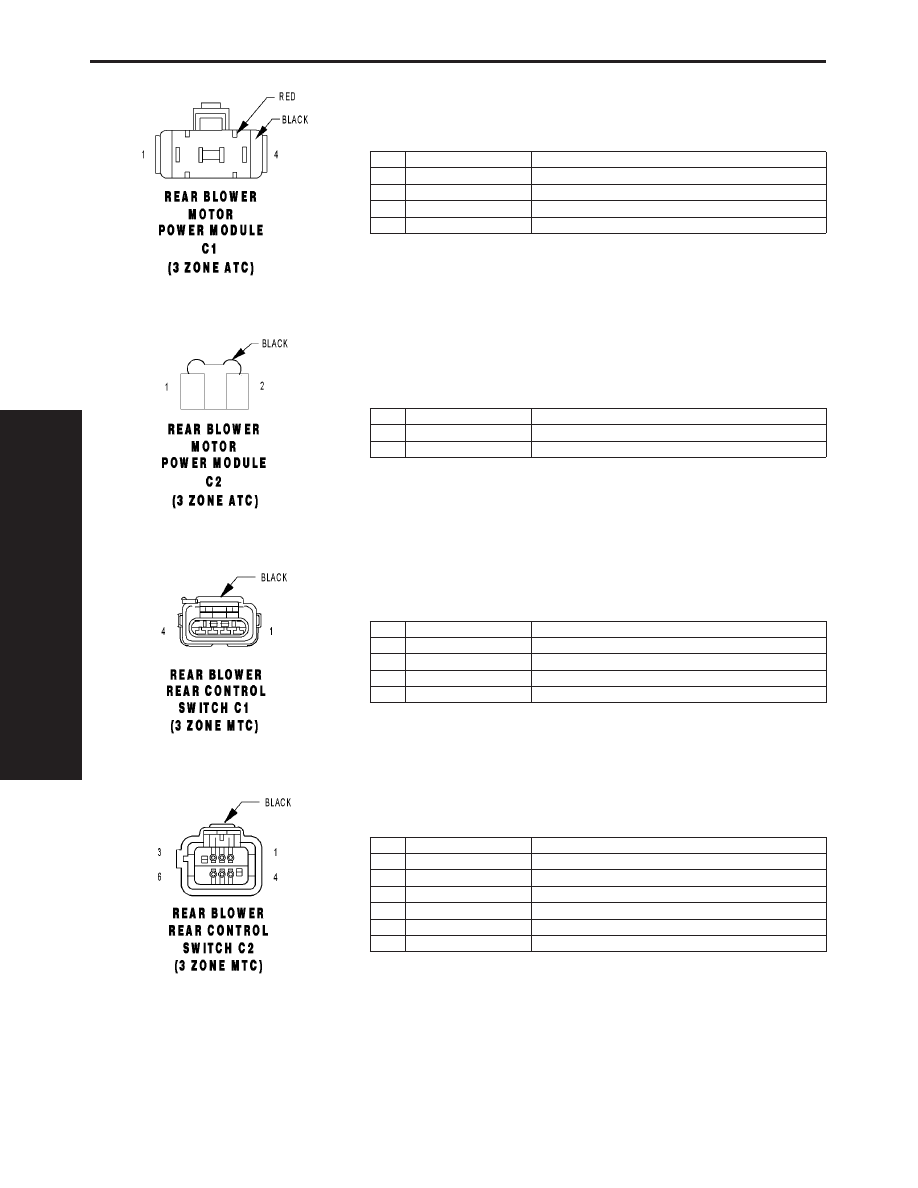

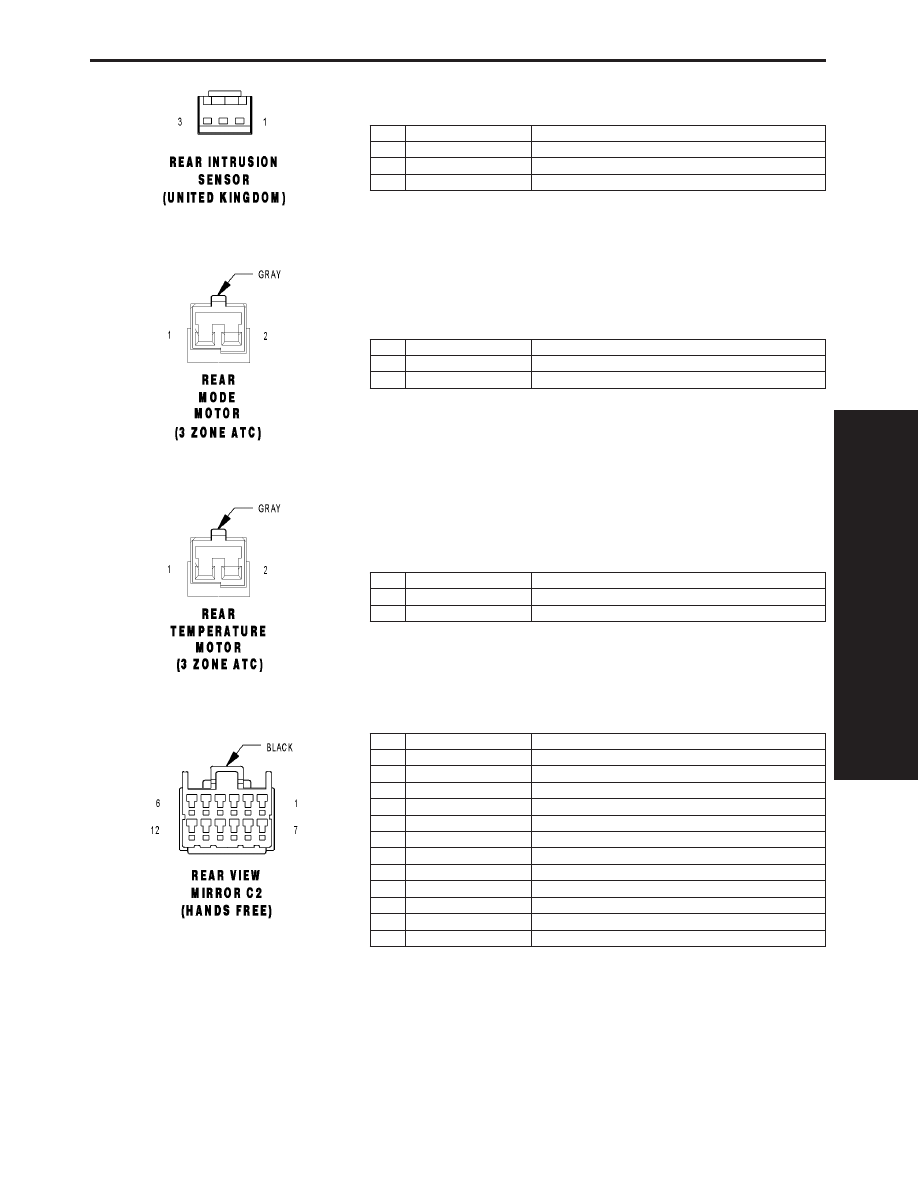

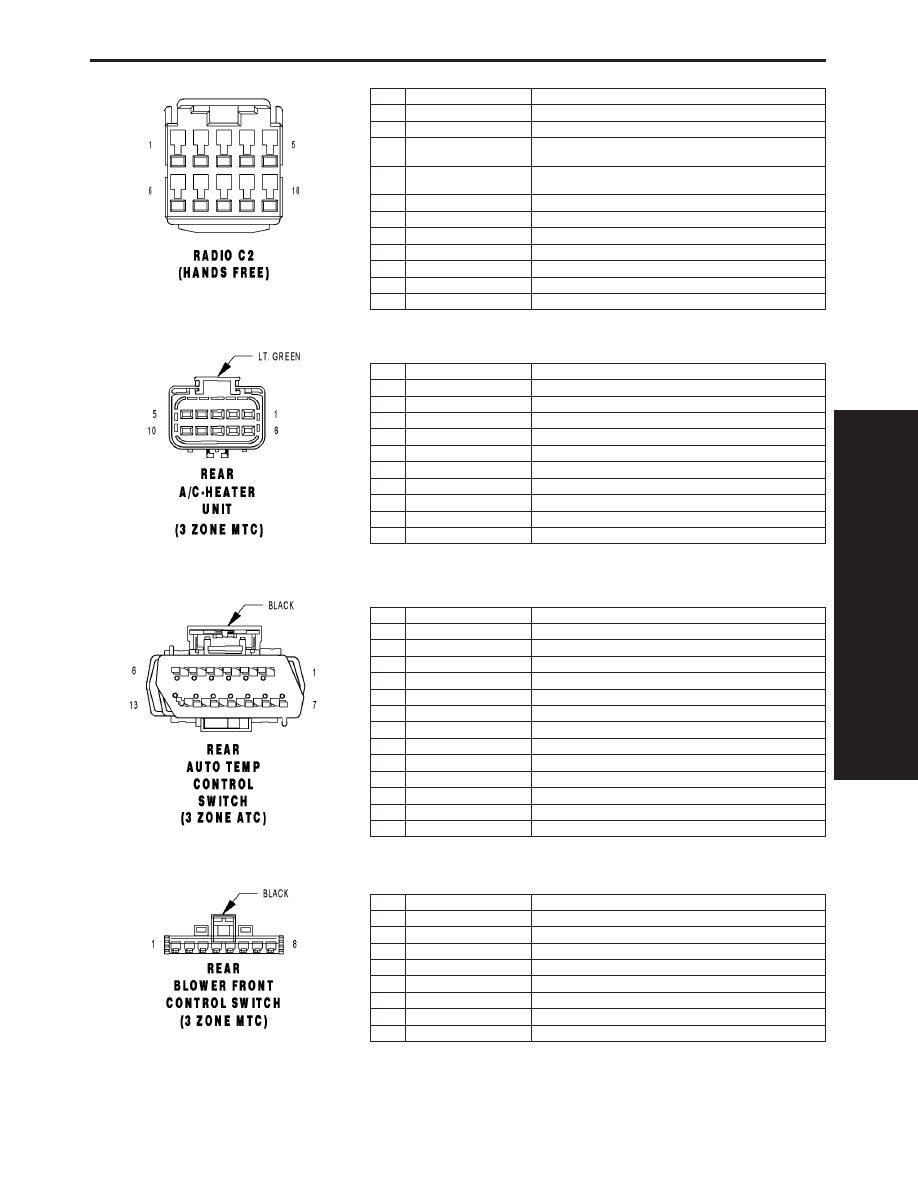

RADIO C2 (HANDS FREE) - 10 WAY CAV CIRCUIT FUNCTION 1 X704 22GY/WT RIGHT AUDIO OUTPUT 2 X795 22GY/OR AUDIO GROUND 3 X207 20GY/LB (CD SHIELD 3 X955 22 (DVD/CD SHIELD 4 D25 20WT/VT PCI BUS 5 X112 20DG/GY IGNITION RUN/ACC SIGNAL 6 X703 22DG/WT LEFT AUDIO OUTPUT 7 Z141 20BK/TN GROUND 8 - - 9 E14 22OR/TN PANEL LAMPS DRIVER 10 X160 20GY/YL FUSED B(+) REAR A/C-HEATER UNIT (3 ZONE MTC) - LT. GREEN 10 WAY CAV CIRCUIT FUNCTION 1 C53 20LB REAR MODE DOOR DRIVER 2 C154 20LB/OR REAR COMMON DOOR DRIVER 3 C51 12LB/BR FUSED REAR BLOWER MOTOR RELAY OUTPUT 4 C152 16LB/LG REAR BLOWER MOTOR MED 5 C151 18LB/DG REAR BLOWER MOTOR LOW 6 C153 12DB/BR REAR BLOWER MOTOR HIGH 7 C54 20LB/YL REAR BLEND DOOR DRIVER 8 C154 20LB/OR REAR COMMON DOOR DRIVER 9 - - 10 - - REAR AUTO TEMP CONTROL SWITCH (3 ZONE ATC) - BLACK 13 WAY CAV CIRCUIT FUNCTION 1 F504 20GY/PK FUSED IGNITION SWITCH OUTPUT (RUN) 2 Z27 18BK/DG GROUND 3 D22 22WT/TN KDB CLOCK 4 D17 22WT/DG KDB DATA 5 E10 20OR/DG PANEL LAMPS DRIVER 6 - - 7 - - 8 - - 9 - - 10 - - 11 - - 12 - - 13 - - REAR BLOWER FRONT CONTROL SWITCH (3 ZONE MTC) - BLACK 8 WAY CAV CIRCUIT FUNCTION 1 - - 2 Z440 12BK/DG GROUND 3 - - 4 C153 12DB/BR REAR BLOWER MOTOR HIGH 5 - - 6 C152 16LB/LG REAR BLOWER MOTOR MED 7 C151 18LB/DG REAR BLOWER MOTOR LOW 8 C50 12DB/OR REAR BLOWER FRONT CONTROL FEED C O E C T O R P I N T 1297 CONNECTOR PINOUTS |
