Chrysler RG Voyager. Manual - part 1329

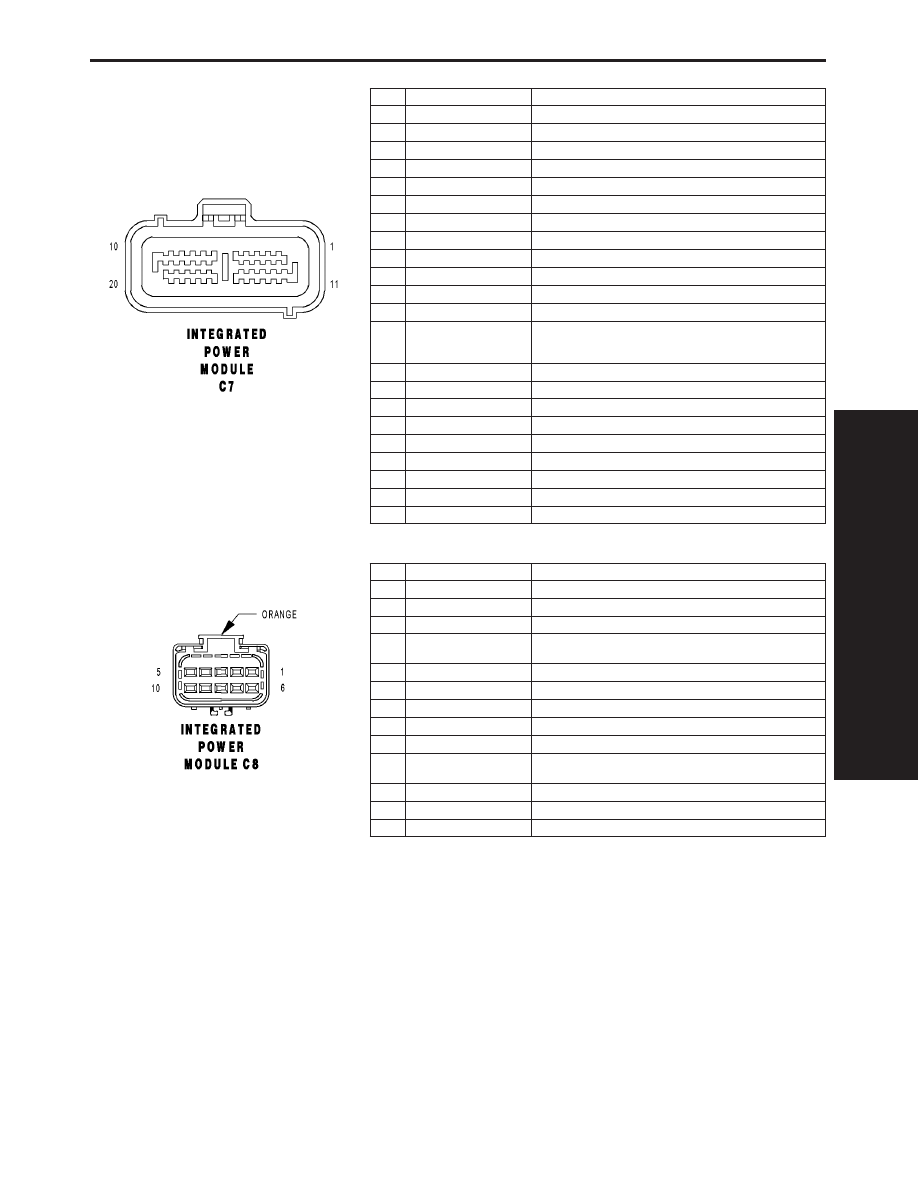

INTEGRATED POWER MODULE C7 - 20 WAY

CAV

CIRCUIT

FUNCTION

1

C16 20DB/GY

FUSED DEFOGGER RELAY OUTPUT

2

T141 20YL/OR (DIESEL)

FUSED IGNITION SWITCH OUTPUT (START)

2

T751 20YL (GAS)

FUSED IGNITION SWITCH OUTPUT (START)

3

D25 20WT/VT

PCI BUS

4

L13 20WT/YL (EXPORT)

HEADLAMP ADJUST SIGNAL

5

K32 18DB/YL

BRAKE TRANSMISSION SHIFT INTERLOCK SOLENOID CONTROL

6

-

-

7

W7 20BR/GY

FRONT WIPER PARK SWITCH SENSE

8

B20 20DG/OR

BRAKE FLUID LEVEL SWITCH SENSE

9

F201 20PK/OR

ORC RUN-START DRIVER

10

-

-

11

A106 20LB/RD

FUSED B(+)

12

P201 20LG/DB (EXCEPT
EXPORT/EXCEPT MEM-
ORY)

ADJUSTABLE PEDALS RELAY CONTROL

13

F2 18PK/YL

FCM OUTPUT (UNLOCK-RUN-START)

14

-

-

15

A114 16GY/RD

FUSED B(+) (I.O.D.)

16

D123 20WT/BR

FLASH PROGRAM ENABLE

17

L50 18WT/TN (DIESEL)

PRIMARY BRAKE SWITCH SIGNAL

17

L50 18WT/TN (GAS)

BRAKE LAMP SWITCH OUTPUT

18

-

-

19

X3 20DG/VT

HORN SWITCH SENSE

20

F100 18PK/VT

ORC RUN ONLY DRIVER

INTEGRATED POWER MODULE C8 - ORANGE 10 WAY

CAV

CIRCUIT

FUNCTION

1

W3 14BR/WT

FRONT WIPER HIGH/LOW RELAY LOW SPEED OUTPUT

2

N1 16DB/OR (DIESEL)

FUEL HEATER RELAY OUTPUT

2

N1 18DB/OR (GAS)

FUEL PUMP RELAY OUTPUT

3

A108 18LG/RD (EXCEPT
EXPORT)

FUSED B(+)

3

A108 20LG/RD (EXPORT)

FUSED B(+)

3

A108 20LG/RD (EXPORT)

FUSED B(+)

4

A103 18GY/RD

FUSED B(+)

5

L77 18WT/BR

FUSED PARK LAMP RELAY OUTPUT (LEFT)

6

W4 14BR/OR

FRONT WIPER HIGH/LOW RELAY HIGH SPEED OUTPUT

7

C51 12LB/BR (3 ZONE
HVAC)

FUSED REAR BLOWER MOTOR RELAY OUTPUT

8

-

-

9

L78 18WT/OR

FUSED PARK LAMP RELAY OUTPUT (RIGHT)

10

L60 18WT/TN

RIGHT FRONT TURN SIGNAL DRIVER

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

317

CONNECTOR PINOUTS

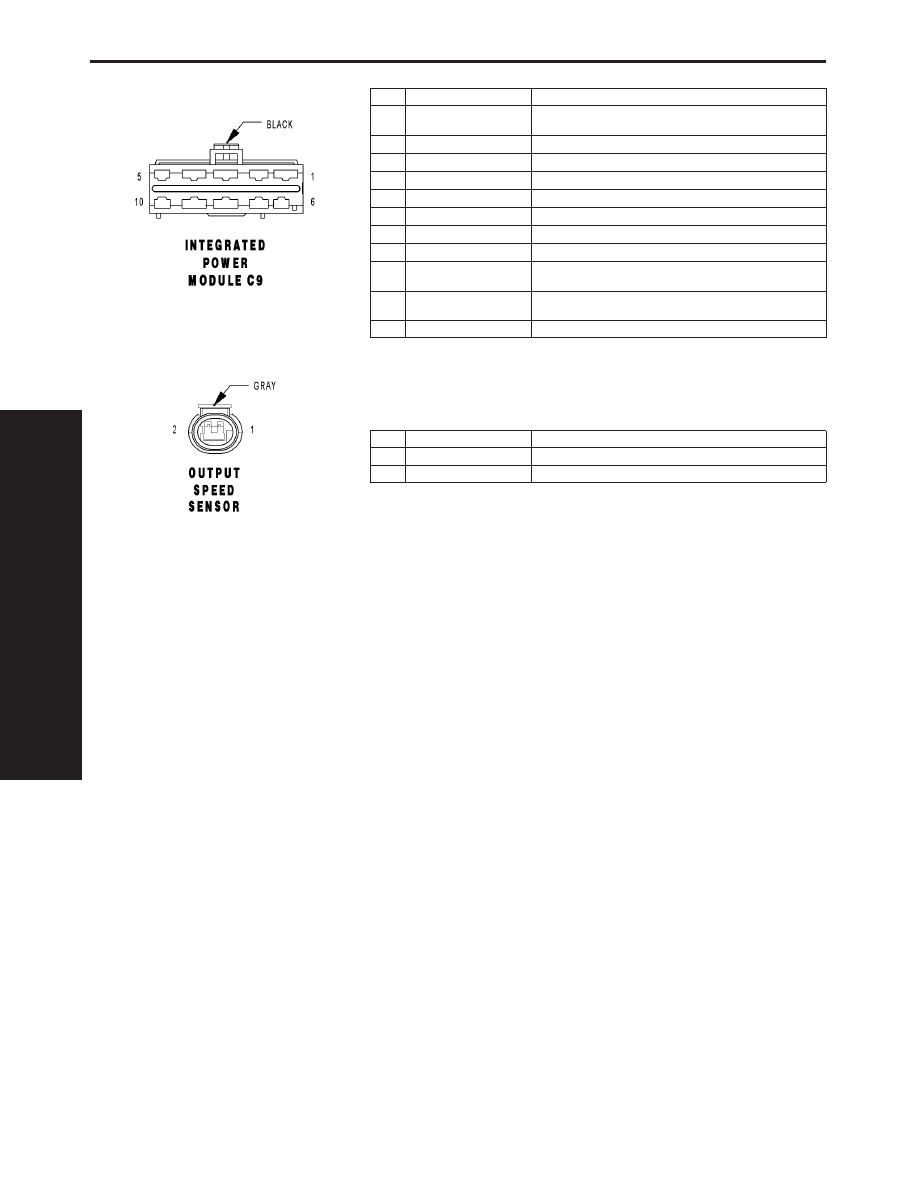

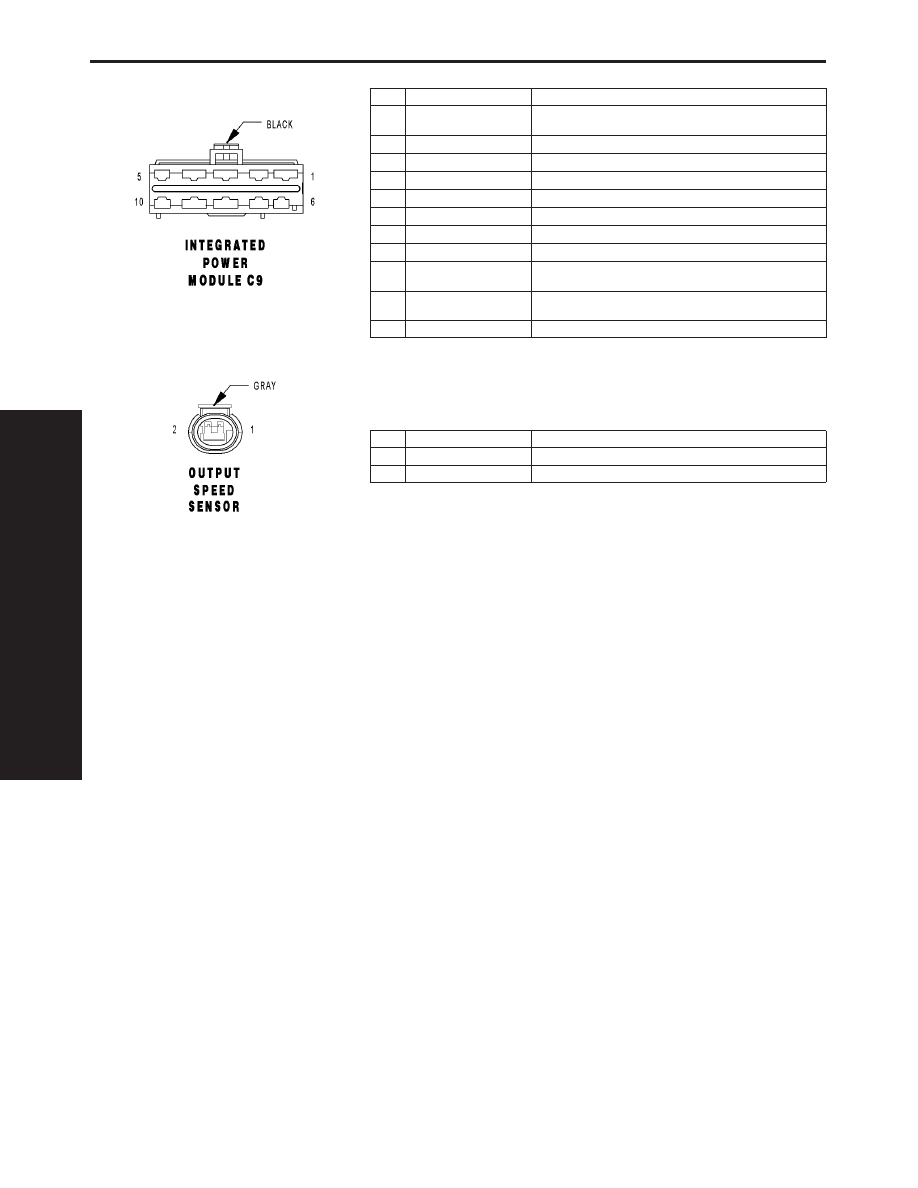

INTEGRATED POWER MODULE C9 - BLACK 10 WAY

CAV

CIRCUIT

FUNCTION

1

A116 14YL/RD (HIGHLINE
AUDIO)

FUSED B(+)

2

F20 18PK/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

3

C15 12DB/WT

FUSED DEFOGGER RELAY OUTPUT

4

A105 18DB/RD

FUSED B(+)

5

L61 20WT/LB

LEFT FRONT TURN SIGNAL DIVER

6

A701 18BR/RD

FUSED B(+) (HAZARD)

6

A701 16BR/RD

FUSED B(+) (HAZARD)

7

F306 16DB/PK

FUSED ACCESSORY RELAY OUTPUT

8

F30 12PK/YL (POWER
WINDOWS)

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

9

A115 12YL/RD (POWER
LIFTGATE)

FUSED B(+)

10

F302 18GY/PK

FUSED ACCESSORY RELAY OUTPUT

OUTPUT SPEED SENSOR - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

T13 18DG/VT

SPEED SENSOR GROUND

2

T14 18DG/BR

OUTPUT SPEED SENSOR SIGNAL

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

318

CONNECTOR PINOUTS

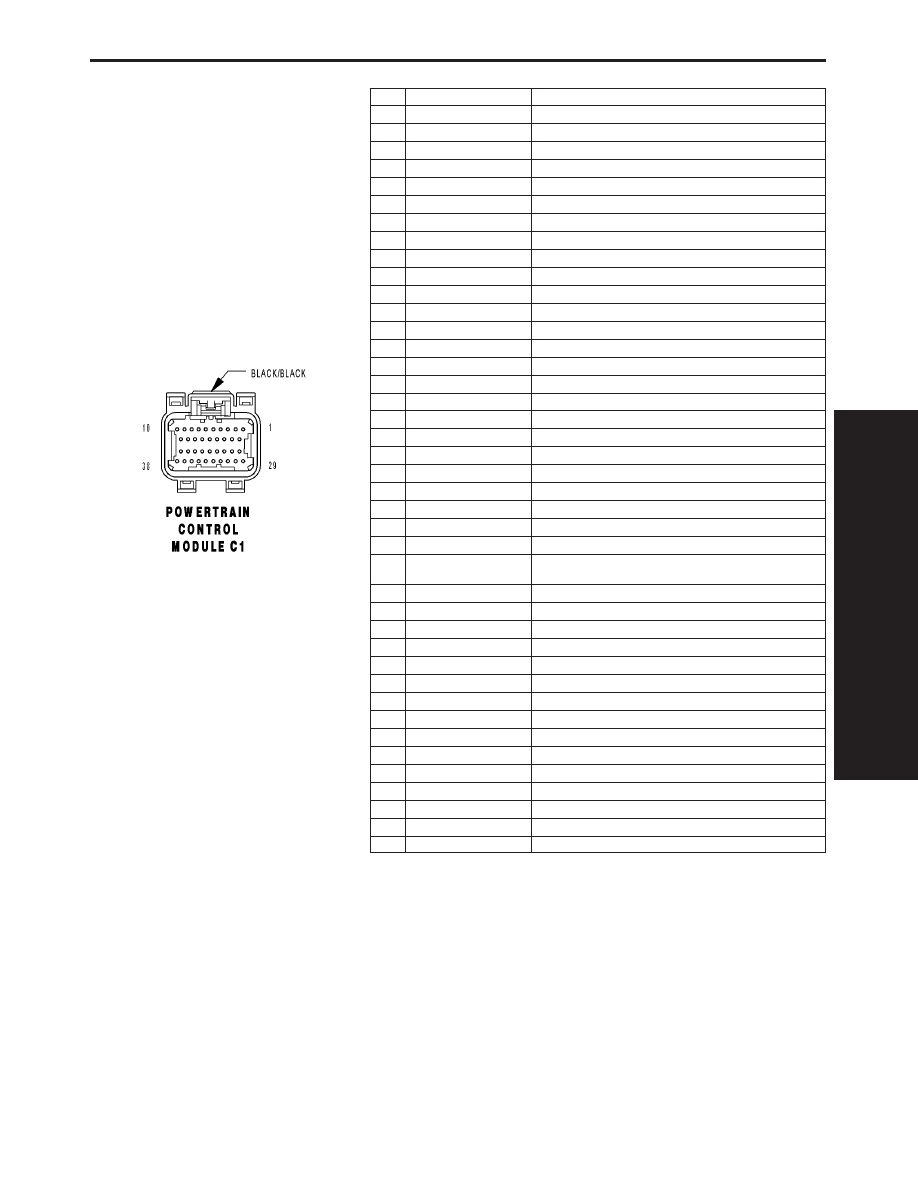

POWERTRAIN CONTROL MODULE C1 - BLACK/BLACK 38 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

-

-

4

-

-

5

-

-

6

-

-

7

-

-

8

-

-

9

Z130 18BK/BR

GROUND

10

-

-

11

F202 20PK/GY

FUSED IGNITION SWITCH OUTPUT (RUN-START)

12

F1 18PK/WT (EATX)

FCM OUTPUT (UNLOCK-RUN-START)

13

N7 18DB/OR (MTX)

VEHICLE SPEED SIGNAL

14

-

-

15

-

-

16

-

-

17

-

-

18

Z131 18BK/DG

GROUND

19

-

-

20

G6 16VT/GY

OIL PRESSURE SIGNAL

21

-

-

22

G31 18VT/LG

AAT SIGNAL

23

-

-

24

-

-

25

D20 20WT/LG

SCI RECEIVE (PCM)

26

D123 20WT/BR (2.4L
EATX)

FLASH PROGRAM ENABLE

26

D123 20WT/OR (3.3L/3.8L)

FLASH PROGRAM ENABLE

27

-

-

28

-

-

29

A109 18OR/RD

FUSED B(+)

30

T751 18YL

FUSED IGNITION SWITCH OUTPUT (START)

31

K141 18DB/YL

O2 1/2 SIGNAL

32

K904 18DB/DG (2.4L)

O2 RETURN (DOWN)

32

K904 18BR/DG (3.3L/3.8L)

O2 RETURN (DOWN)

33

-

-

34

-

-

35

-

-

36

D21 20WT/DG (2.4L)

SCI TRANSMIT (PCM)

36

D21 20WT/BR (3.3L/3.8L)

SCI TRANSMIT (PCM)

37

D15 18DG/YL (EATX)

SCI TRANSMIT (TCM)

38

D25 18WT/VT

PCI BUS

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

319

CONNECTOR PINOUTS

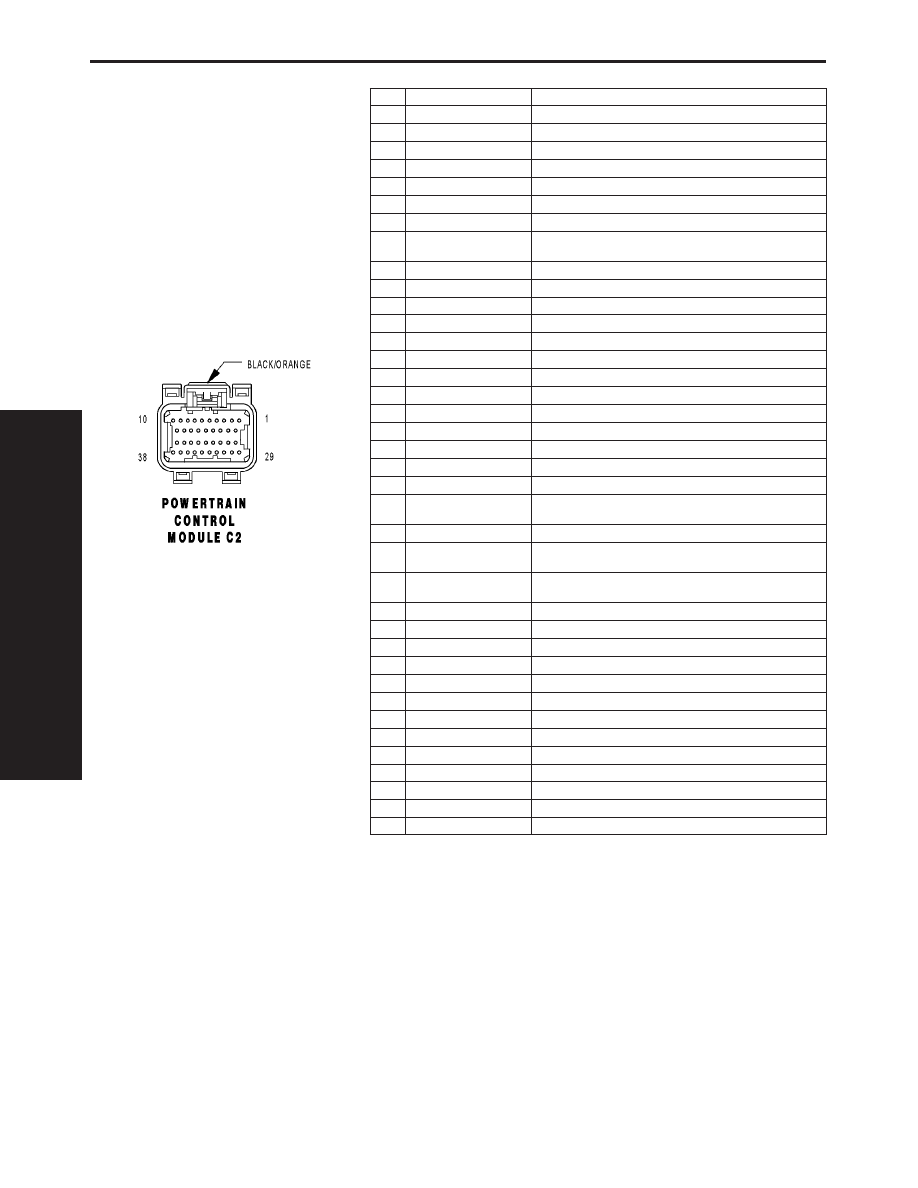

POWERTRAIN CONTROL MODULE C2 - BLACK/ORANGE 38 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

-

-

4

K58 16BR/VT (3.3L/3.8L)

INJECTOR CONTROL NO. 6

5

K38 16BR/OR (3.3L/3.8L)

INJECTOR CONTROL NO. 5

6

-

-

7

K18 16BR/OR (3.3L/3.8L)

COIL CONTROL NO. 3

8

K35 18DB/VT (EXCEPT
3.8L EARLY BUILD)

EGR SOLENOID CONTROL

9

K17 16DB/TN

COIL CONTROL NO. 2

10

K19 16DB/DG

COIL CONTROL NO. 1

11

K14 16BR/TN

INJECTOR CONTROL NO. 4

12

K13 16BR/LB

INJECTOR CONTROL NO. 3

13

K12 16BR/DB

INJECTOR CONTROL NO. 2

14

K11 16BR/YL

INJECTOR CONTROL NO. 1

15

-

-

16

-

-

17

-

-

18

K99 18BR/LG

O2 1/1 HEATER CONTROL

19

K20 18BR/GY

GEN FIELD CONTROL

20

K2 18VT/OR

ECT SIGNAL

21

K22 18BR/OR

TP SIGNAL

22

K34 18DB/LG (EXCEPT
3.8L EARLY BUILD)

EGR SOLENOID SIGNAL

23

K1 18VT/BR

MAP SIGNAL

24

K942 18BR/LG (EXCEPT
3.3L EARLY BUILD)

KS RETURN

25

K42 18DB/YL (EXCEPT
3.3L EARLY BUILD)

KS SIGNAL

26

-

-

27

K900 18DB/DG

SENSOR GROUND

28

K961 18BR/VT

IAC RETURN

29

F855 20PK/YL

5 VOLT SUPPLY

30

K21 18DB/LG

IAT SIGNAL

31

K41 18DB/LB

O2 1/1 SIGNAL

32

K902 18BR/DG

O2 RETURN (UP)

33

-

-

34

K44 18DB/GY

CMP SIGNAL

35

K24 18BR/LB

CKP SIGNAL

36

-

-

37

-

-

38

K61 18VT/GY

IAC MOTOR CONTROL

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

320

CONNECTOR PINOUTS
