SUNROOF

DESCRIPTION

WARNING: Keep fingers and other body parts out
of sunroof opening at all times.

The sun roof features consists of: (Fig. 240)
• Sun roof glass

• Sun roof sun shade
The sunroof power sliding glass panel and sun-

shade can be positioned anywhere along its travel,
rearward of glass panel front edge.

The sunroof is electrically operated from a switch

located in the overhead console. To operate the sun-
roof the ignition switch must be in the Accessory or
On/Run position. Both switchs are a rocker style
design that open or close the sunroof. When pressing
and releasing the open button once, the sunroof will
express open to the comfort stop and the wind deflec-
tor will raise. If the button is pressed a second time,
the sunroof will continue to open to full travel unless
the button is released, at which time it will stop in
that position. Pressing and holding the close button
will close the sunroof. If the close button is released
before the glass fully closes, the sunroof will stop in
that position. The vent switch operates in a similar
manor. The sunroof will also operate for up to fifteen
minutes after the ignition key is turned off for cus-
tomer comfort and convenance while parking.

DIAGNOSIS AND TESTING

SUNROOF DIAGNOSIS AND TESTING

Refer to Sunroof Diagnostic Chart for possible

causes. Before beginning sunroof diagnostics verify
that all other power accessories are in proper operat-
ing condition. If not, a common electrical problem
may exist. Refer to Wiring Diagrams, in this publica-
tion for circuit, splice and component descriptions.
Check the condition of the circuit protection (20 amp
circuit breaker in the Junction Block). Inspect all
wiring connector pins for proper engagement and
continuity. Check for battery voltage at the power
sunroof controller, refer to Wiring Diagrams, for cir-
cuit information. If battery voltage of more than 10
volts is detected at the controller, proceed with the
following tests (the controller will not operate at less
than 10 volts).

Before beginning diagnosis for wind noise or water

leaks, verify that the problem was not caused by
releasing the control switch before the sunroof was
fully closed. The sunroof module has a water-man-
agement system. If however, the sunroof glass is in a
partial closed position, high pressure water may be
forced beyond the water management system bound-
aries and onto the headlining.

RS

BODY STRUCTURE

23 - 407

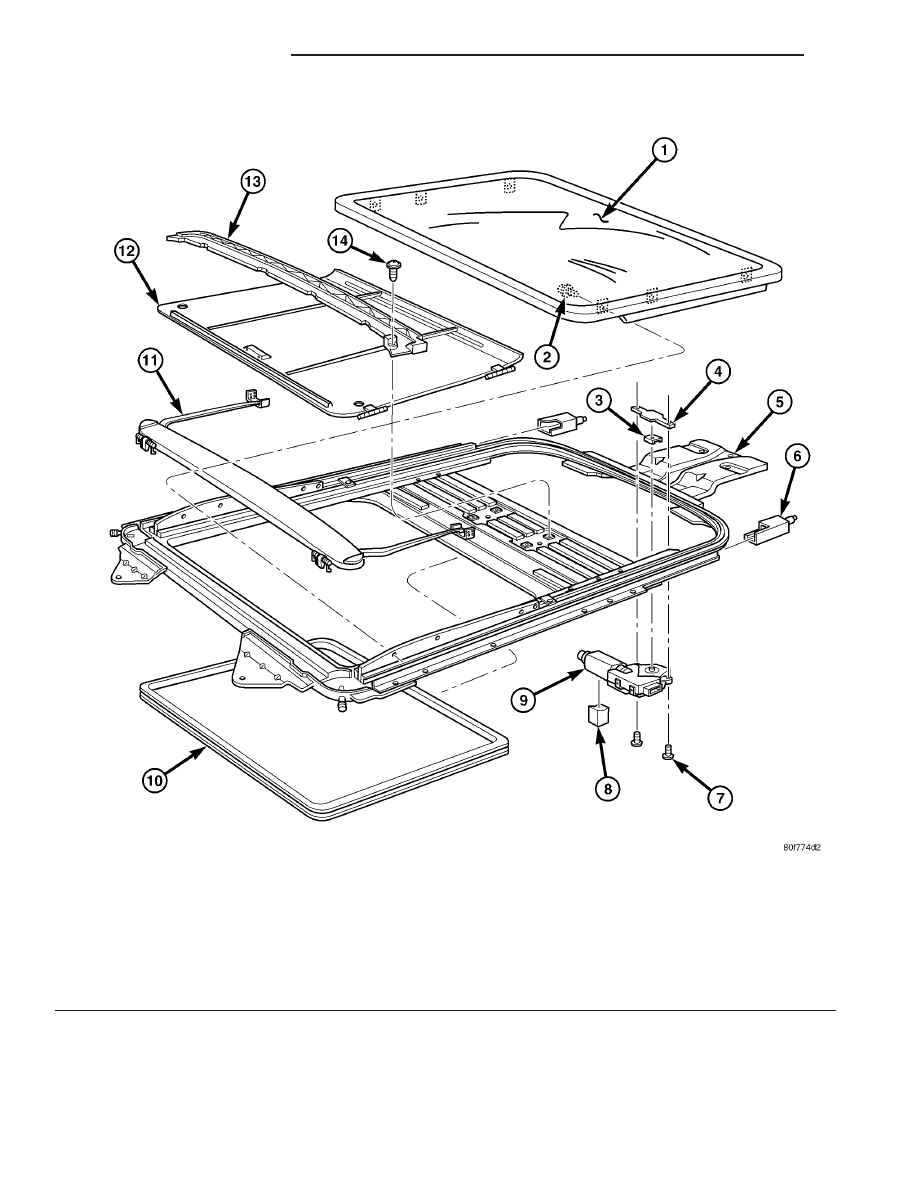

Fig. 240 SUNROOF ASSEMBLY

1 - Glass Assembly

8 - Insulator

2 - Screw(s)

9 - Motor

3 - Motor Clip

10 - Lace

4 - Motor Cover

11 - Wind Deflector

5 - U-Frame Assembly

12 - Sun Shade

6 - Rear Drain Covers

13 - Water Channel

7 - Screw(s)

14 - Screw(s)

23 - 408

BODY STRUCTURE

RS

SUNROOF (Continued)

SUNROOF DIAGNOSIS CHART

SYMPTOM

POSSIBLE CAUSE

Sunroof motor inoperative.

Faulty control switch.

Faulty circuit ground between sunroof module, control switch,
and body harness.

Faulty power circuit between sunroof module, control switch,
and body harness.

Faulty sunroof drive motor.

Faulty sunroof module.

Audible whine when switch is depressed,
sunroof does not operate.

Faulty sunroof drive motor.

Binding cable.

Audible clicking or ratcheting when switch is
pressed, sunroof does not operate.

Broken or worn drive cable.

Worn drive motor gear.

Mechanisms not synchronized.

Sunroof vents and opens, but does not close.

Broken or disengaged trough guide

Binding cable.

Faulty circuit.

Faulty control switch.

Faulty sunroof module.

Faulty drive motor.

Sunroof vents, but does not open.

Binding cable or mechanism.

Faulty circuit.

Faulty switch.

Faulty sunroof module.

Sunroof does not vent

Binding cable or mechanism.

Faulty circuit.

Faulty control switch.

Faulty sunroof module.

Sunroof water leak.

Drain tubes clogged or kinked or disconnected from the
sunroof.

Glass panel improperly adjusted.

Faulty glass panel seal.

Gurgling sound from sunroof

Low spot in drain hose routing, allowing water to stand.

Wind noise from sunroof.

Glass panel compression to the roof opening not consistant.

Glass not installed or adjusted properly.

Faulty glass panel seal.

Buzz, Squeak,Rattles from sunroof

Loose or broken attaching hardware.

No lubracation in track.

Worn or broken mechanism.

Cables bunched or kinked

RS

BODY STRUCTURE

23 - 409

SUNROOF (Continued)

SYMPTOM

POSSIBLE CAUSE

Sunshade will not function or does not
operate smoothly

Sunshade feet are missing, broken or loose.

No lubracation in track.

Track obstructions or interference.

Glass movement not consistant or glass does
not operate smoothly

Glass and Track timing.

Glass and Track alignment

Cables and Guide alignment

WATER DRAINAGE AND WIND NOISE DIAGNOSIS

The sliding glass panel is designed to seal water

entry with a snug fit between the roof and the seal.
The fit can be checked by inserting a piece of paper
between the roof and the seal. The piece of paper
should have some resistance when pulled out when
the glass panel is in the closed position. Excessive
wind noise could result if the gap clearances are
exceeded. The sunroof glass panel may need to be
adjusted. Refer to Sunroof Glass Panel Adjustment
for proper procedures.

Adequate drainage is provided by a drain trough in

the sunroof housing which encircles the sliding glass
panel and leads to drain hoses. If a wet headliner or
other water leak complaints are encountered, before
performing any adjustments, first ensure that the
drainage system is not plugged or disconnected. Use
a pint container to pour water into the sunroof hous-
ing drain trough. If water flow is restricted in any of
the four drain holes, use compressed air to blow out
any material plugging the drain system. Retest sys-
tem again.

To further check for a disconnected drain hose:
(1) Remove A-pillar trim, sun visors, and map

lamps/mini console.

(2) Remove sunroof opening trim lace. Refer to

Sunroof Opening Trim Lace.

NOTE: Care must be taken not to fold or kink the
headliner upon removal.

(3) Lower headliner as necessary to gain access to

sunroof housing drain tubes. Refer to Headlining
Removal and Installation for proper procedures.

(4) Repair as necessary.

DRAIN TUBE

REMOVAL

FRONT HOSES

NOTE: Front A-pillars are filled with sound deaden-
ing foam and the front drain tubes are sealed into
the pillars.

(1) Move glass panel to the fully closed position.
(2) Disconnect negative battery cable.
(3) Remove headliner (Refer to 23 - BODY/INTE-

RIOR/HEADLINER - REMOVAL).

(4) Disconnect the drain hose from the sunroof

housing (Fig. 240).

(5) Drain any liquid from hose connection, repair

as necessary.

REAR HOUSING HOSE

(1) Move glass panel to the fully closed position.
(2) Disconnect negative battery cable.
(3) Remove headliner (Refer to 23 - BODY/INTE-

RIOR/HEADLINER - REMOVAL).

(4) Remove third seat or seats from vehicle.
(5) Remove second seat belt lower anchor.
(6) Remove third seat lower anchor.
(7) Remove quarter trim bolster.
(8) Remove trim panel screws.
(9) Remove quarter trim panel
(10) Disconnect the drain hose from the sunroof

housing. (Fig. 240).

(11) Drain any liquid from hose connection, if nec-

essary, and remove tube.

INSTALLATION

FRONT HOSES

(1) Connect the new drain hose to the sunroof

housing and test drainage (Fig. 240).

(2) Install headliner (Refer to 23 - BODY/INTERI-

OR/HEADLINER - INSTALLATION).

(3) Install sunroof opening trim lace.
(4) Connect the control switch wire connector and

install control switch.

23 - 410

BODY STRUCTURE

RS

SUNROOF (Continued)
