Chrysler RG Voyager. Manual - part 1188

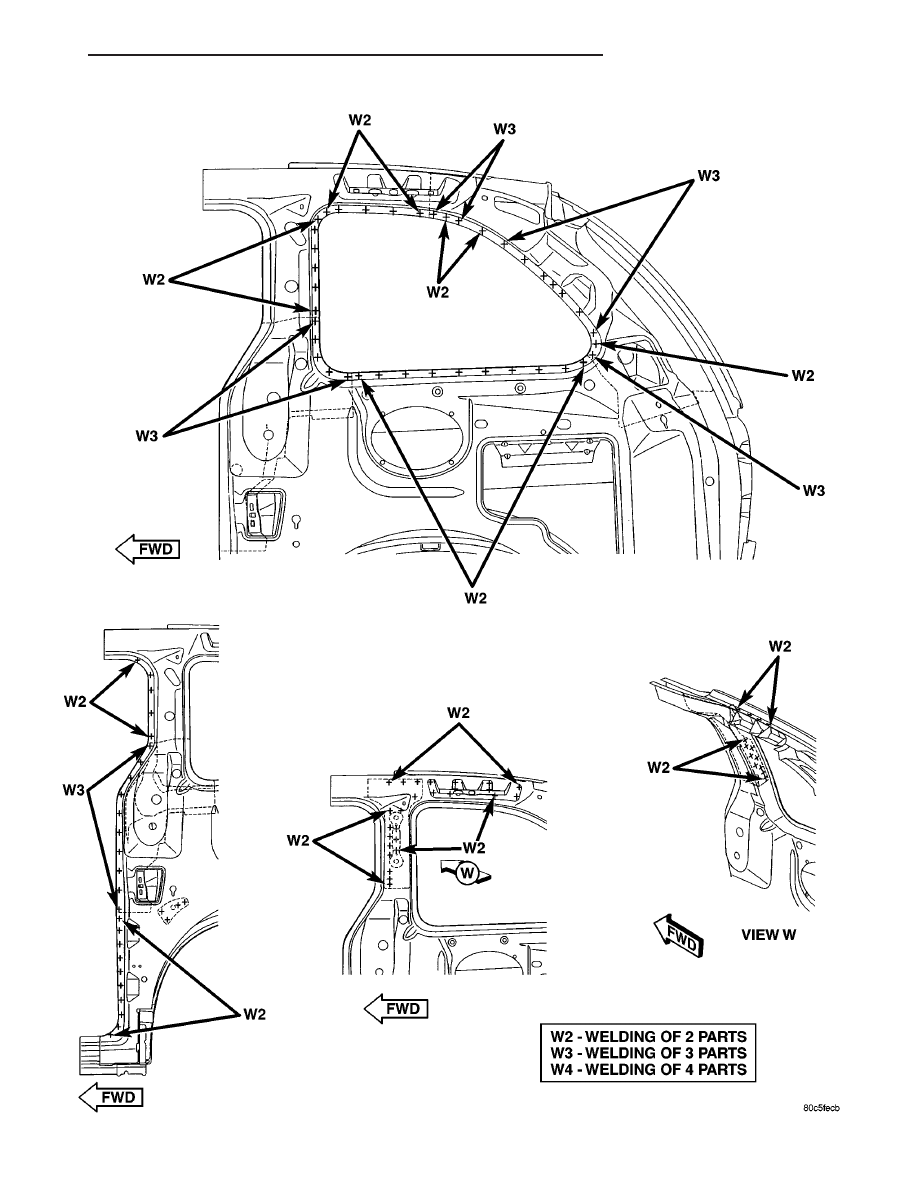

Fig. 159 RIGHT REAR INNER QUARTER PANEL - SHORT WHEEL BASE ONLY

RS

BODY STRUCTURE

23 - 331

WELD LOCATIONS (Continued)

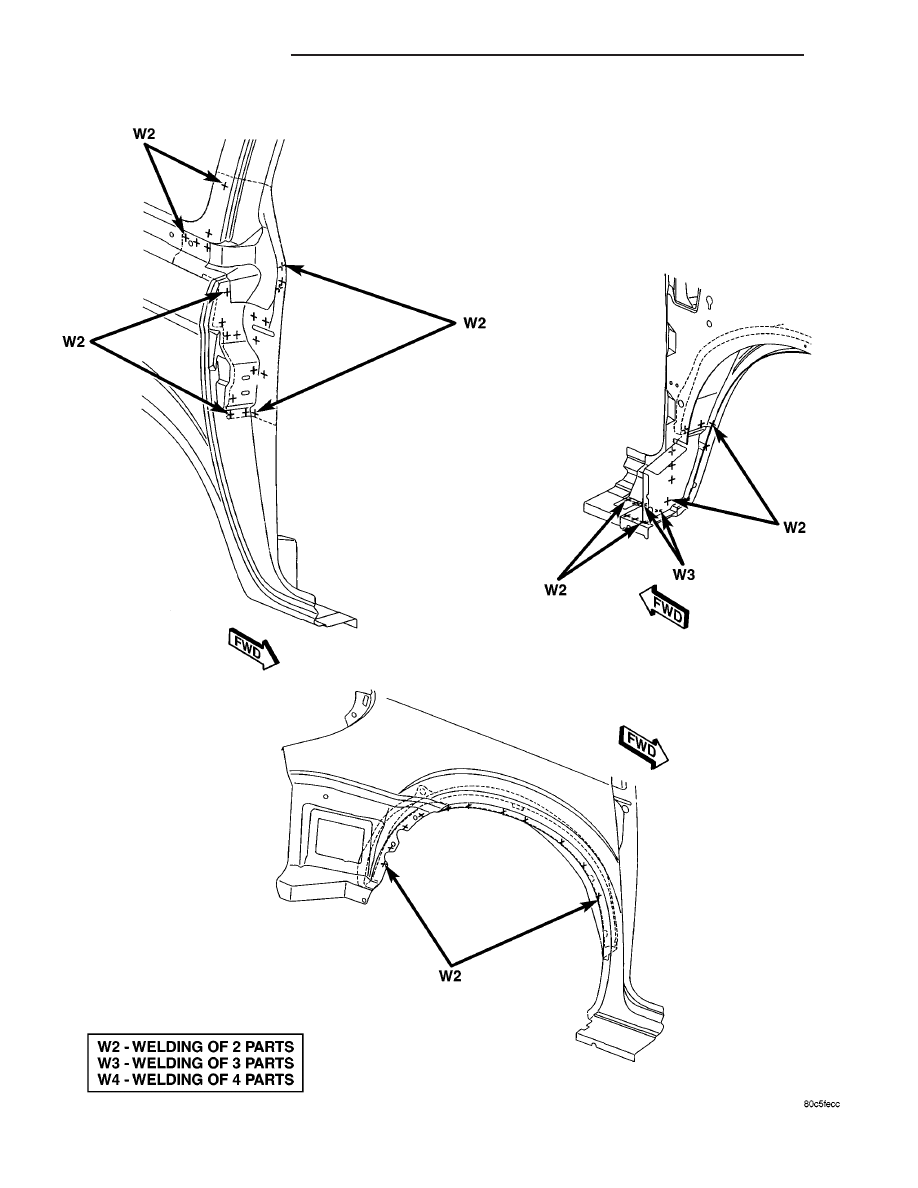

Fig. 160 LATCH REINFORCEMENT AND OUTER WHEELHOUSE - SHORT WHEEL BASE ONLY

23 - 332

BODY STRUCTURE

RS

WELD LOCATIONS (Continued)

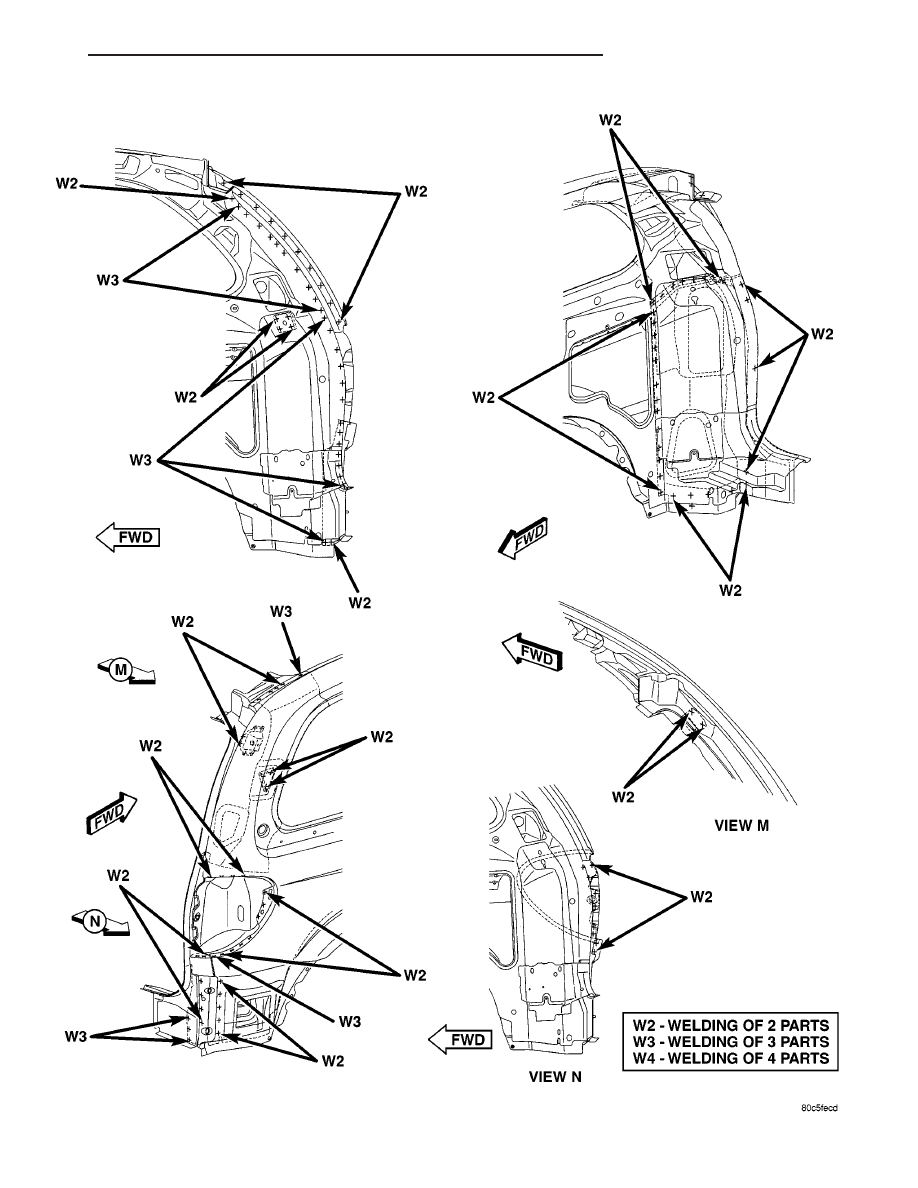

Fig. 161 D-PILLAR REINFORCEMENT - SHORT WHEEL BASE ONLY

RS

BODY STRUCTURE

23 - 333

WELD LOCATIONS (Continued)

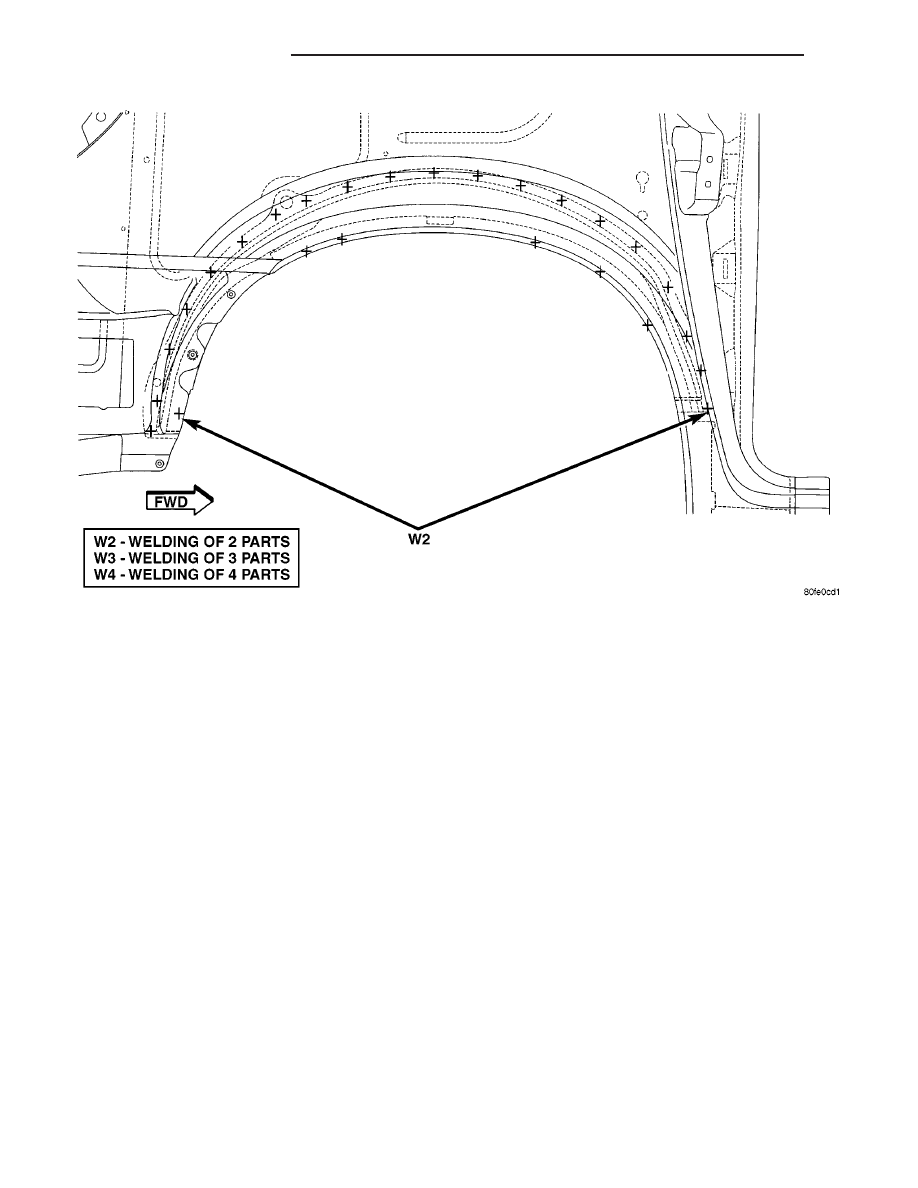

Fig. 162 OUTER WHEELHOUSE - SHORT WHEEL BASE ONLY

23 - 334

BODY STRUCTURE

RS

WELD LOCATIONS (Continued)
