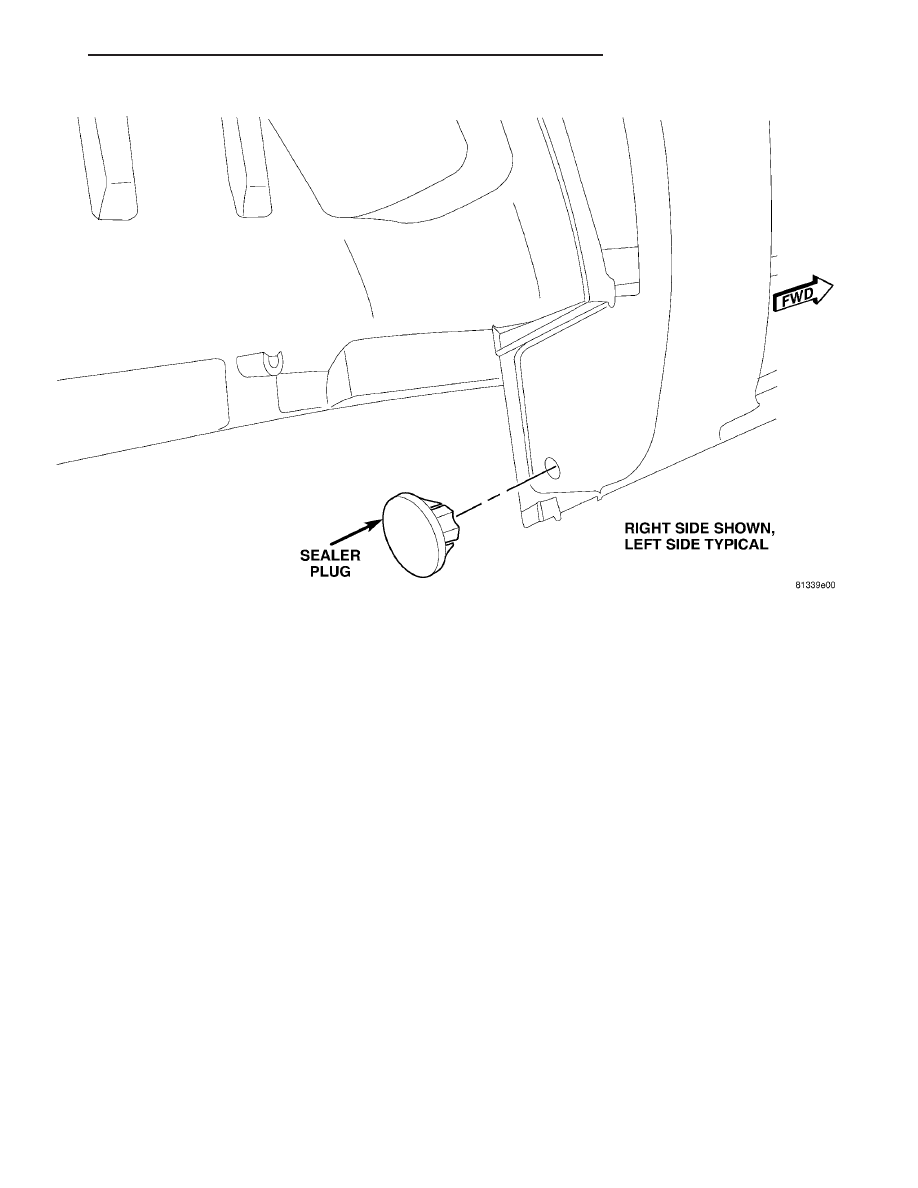

Fig. 64 REAR WHEELHOUSE PLASTIC PLUG

RS

BODY STRUCTURE

23 - 239

SEALER LOCATIONS (Continued)

STRUCTURAL ADHESIVE
LOCATIONS

SPECIFICATIONS

SPECIFICATIONS - STRUCTURAL ADHESIVE
LOCATIONS

INDEX

DESCRIPTION

FIGURE

UPPER COWL PLENUM, UPPER AND LOWER DASH PANEL

65

ROOF AND REAR QUARTER PANELS - LONG WHEEL BASE ONLY

66

FLOOR PAN - LONG WHEEL BASE ONLY

67

SUSPENSION HANGER REINFORCEMENTS - LONG WHEEL BASE ONLY

68

FRONT HINGE PILLAR REINFORCEMENTS - LONG WHEEL BASE ONLY

69

ROOF AND REAR QUARTER PANELS - SHORT WHEEL BASE ONLY

70

FLOOR PAN - SHORT WHEEL BASE ONLY

71

FRONT SIDE RAILS/OUTER CROSS MEMBER BRACKETS

72

OUTER ROOF PANEL/UPPER WINDSHIELD FRAME

73

COWL SIDE PANEL / BODY SIDE APERTURE, B-PILLAR / SLIDING DOOR TRACK

SUPPORT

74

FRONT HINGE PILLAR REINFORCEMENT / COWL SIDE TAPPING PLATE

75

UPPER COWL PLENUM / UPPER AND LOWER DASH PANEL - RIGHT HAND DRIVE

ONLY

76

23 - 240

BODY STRUCTURE

RS

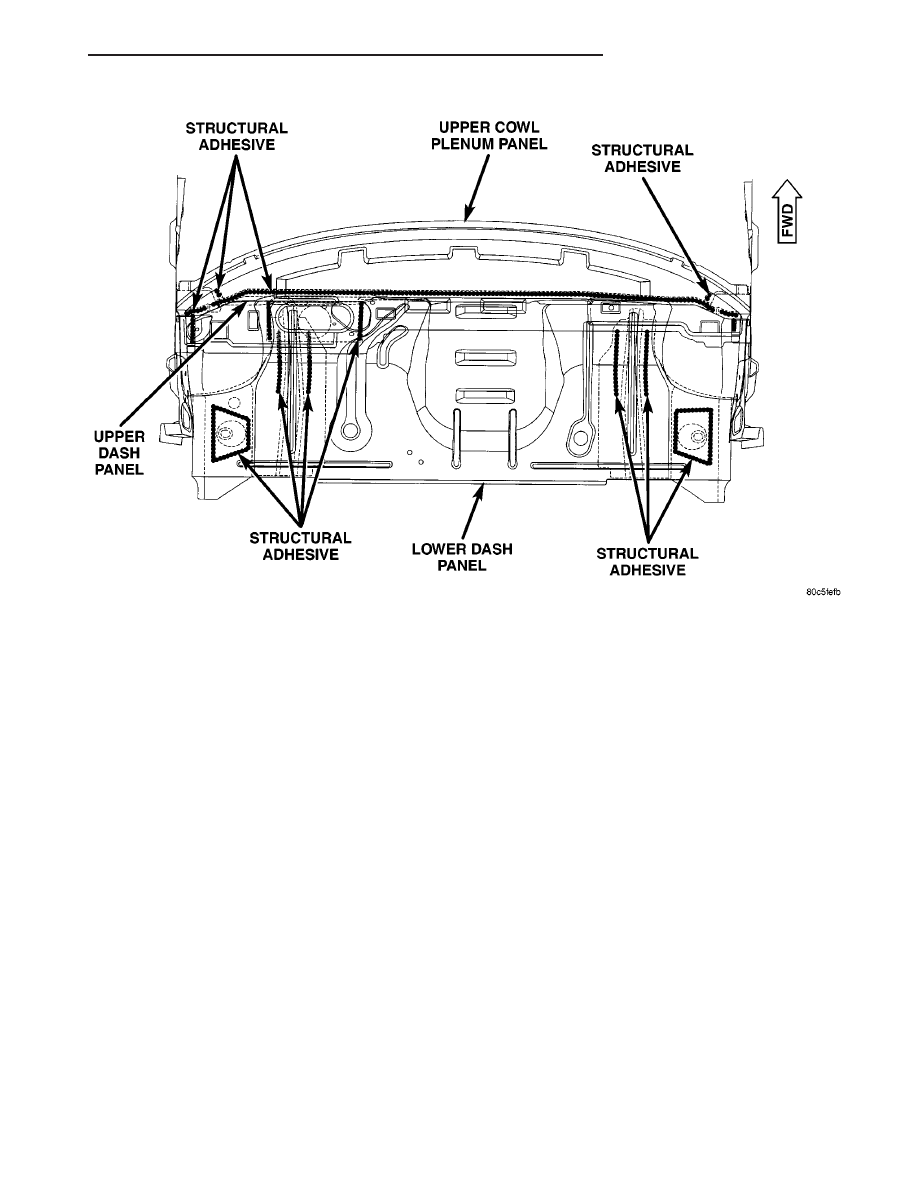

Fig. 65 UPPER COWL PLENUM, UPPER AND LOWER DASH PANEL

RS

BODY STRUCTURE

23 - 241

STRUCTURAL ADHESIVE LOCATIONS (Continued)

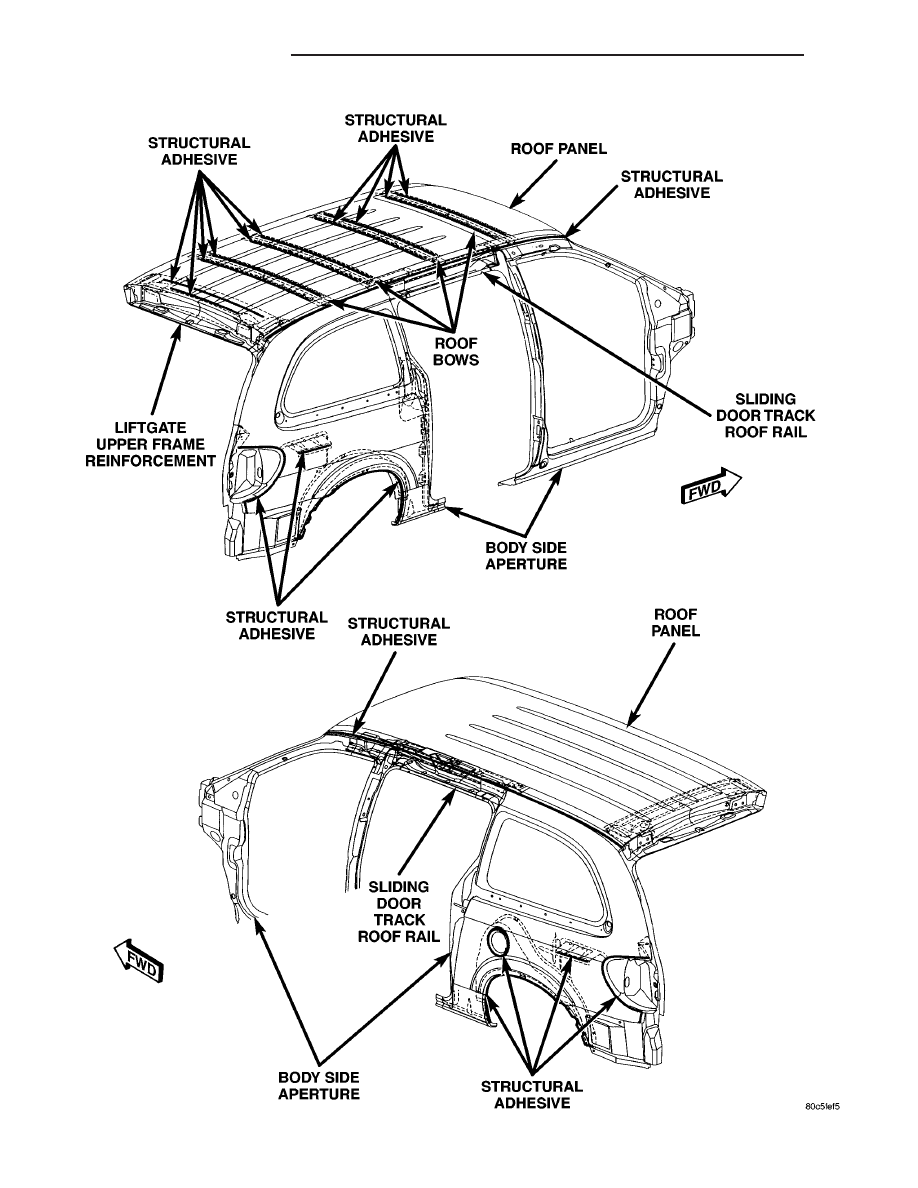

Fig. 66 ROOF AND REAR QUARTER PANELS - LONG WHEEL BASE ONLY

23 - 242

BODY STRUCTURE

RS

STRUCTURAL ADHESIVE LOCATIONS (Continued)
