Chrysler RG Voyager. Manual - part 1132

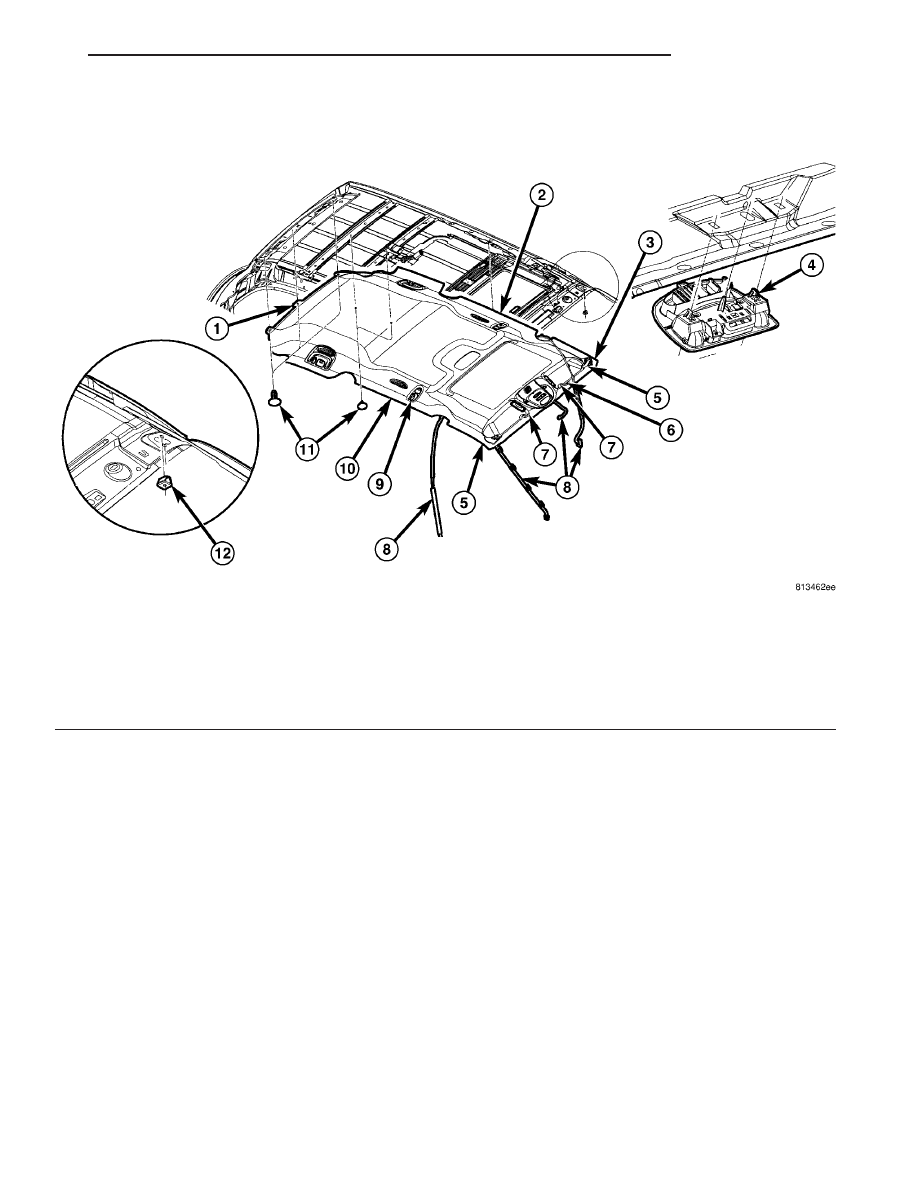

Fig. 34 HEADLINER WITH SIDE AIR CURTAINS AND SUNROOF

1 - 2-WAY LOCATOR AT FRONT OF HEADLINER
2 - LIP OUT WEATHERSTRIP ONTO HEADLINER
3 - HEADLINER
4 - 2-WAY LOCATOR PIN
5 - PUSH IN CLIP AND TWO SCREWS ATTACHING SUN VISOR
SWIVEL BRACKET
6 - 4-WAY LOCATOR PINS

7 - PUSH ON CLIPS ON SUN VISOR CENTER SUPPORTS
8 - WIRE HARNESS
9 - COAT HANGER HOOK
10 - 2-WAY LOCATOR
11 - PUSH PIN FASTENERS
12 - PLASTIC NUT

RS

INTERIOR

23 - 107

HEADLINER (Continued)

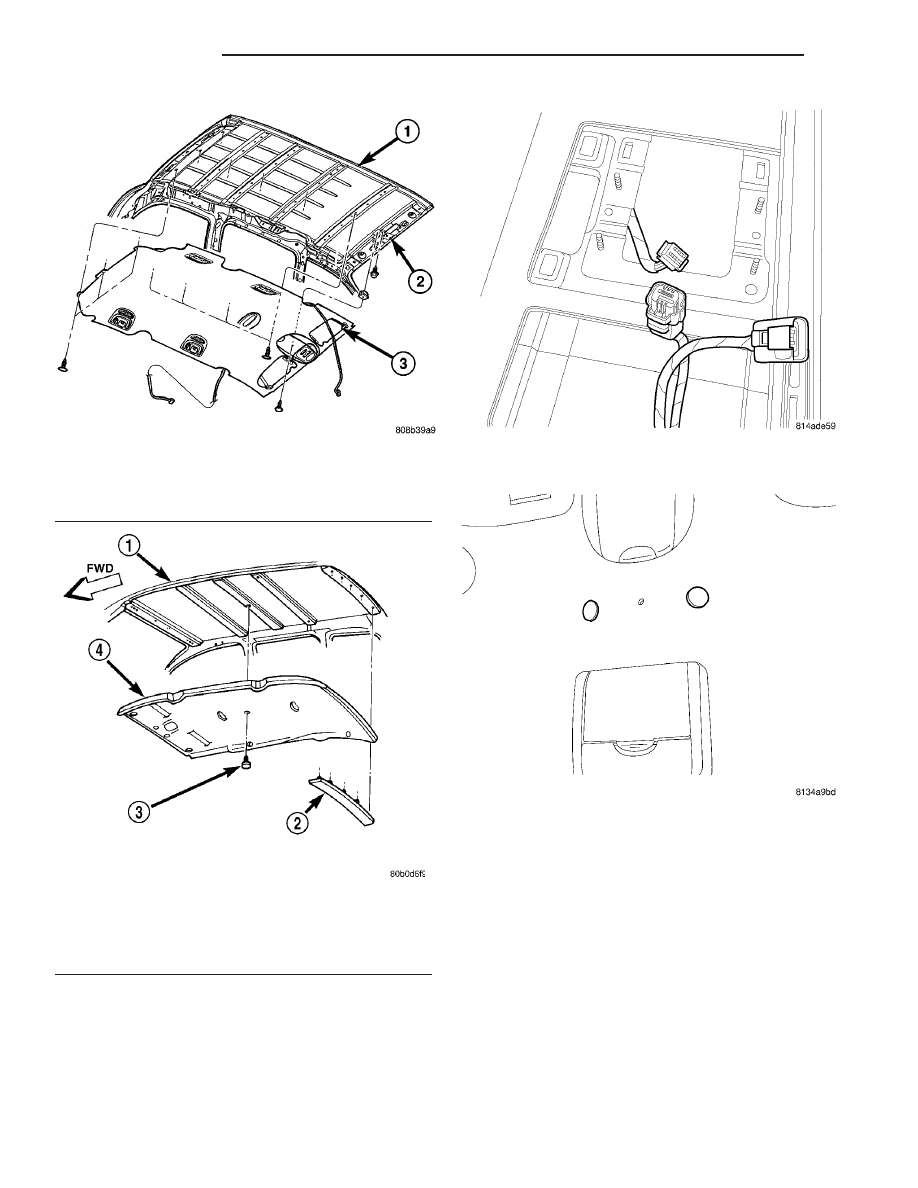

Fig. 35 HEADLINER

1 - ROOF
2 - OVERHEAD CONSOLE BRACKET
3 - HEADLINING ASSEMBLY

Fig. 36 HEADLINER - SWB

1 - ROOF
2 - REAR HEADER TRIM
3 - PUSH-IN FASTENER
4 - HEADLINING

Fig. 37 WIRE CONNECTORS

Fig. 38 HEADLINER PUSH PINS

23 - 108

INTERIOR

RS

HEADLINER (Continued)

LEFT D-PILLAR TRIM PANEL

REMOVAL

(1) Remove rear header trim cover.
(2) Remove liftgate sill plate.
(3) Remove second row seat belt turning loop on

long wheel base vehicle.

(4) Remove bolt attaching second row seat belt

lower anchor to quarter on short wheel base vehicle.

(5) Disengage hidden clips attaching trim to D-pil-

lar.

(6) Disconnect speaker wire connector, if equipped.
(7) Pass seat belt through slot in D-pillar trim

panel on short wheel base vehicle.

(8) Remove D-pillar trim from vehicle.

INSTALLATION

(1) Pass seat belt through slot in D-pillar trim

panel on short wheel base vehicle.

(2) Position D-pillar trim panel on vehicle.
(3) Connect speaker wire connector to speaker, if

equipped.

(4) Align locating pins on backside of trim panel to

mating holes in inner quarter panel.

(5) Engage hidden clips attaching trim to D-pillar.
(6) Install bolt attaching second row seat belt

lower anchor to quarter on short wheel base vehicle.
Tighten all seat belt bolts to 39 N·m (29 ft. lbs.).

(7) Install second row seat belt turning loop on

long wheel base vehicle.

(8) Install liftgate sill plate.
(9) Install rear header trim cover.

LEFT QUARTER TRIM PANEL

REMOVAL

CAUTION: Disconnect the negative cable clamp
from battery post. Damage to accessory feed circuit
can result.

(1) Remove first row seat.
(2) Remove second row seat, if equipped.
(3) Remove front door sill plate on three door vehi-

cle.

(4) Remove sliding door sill plate on four door

vehicle.

(5) Remove left quarter trim bolster.
(6) Remove C-pillar trim panel.
(7) Remove left D-pillar trim panel.
(8) Remove first row seat belt anchor.
(9) Remove second row seat belt anchor on long

wheel base vehicle.

(10) Remove screws attaching quarter trim to

quarter panel from bolster area.

(11) Remove screws attaching rear edge of quarter

trim to attaching bracket or inner quarter trim
panel.

(12) Disconnect

wire

connector

from

accessory

power outlet, if equipped.

(13) Remove quarter trim from quarter panel.
(14) Pass front seat belt and turning loop through

slot in quarter trim panel on three door vehicle.

(15) Pass first row seat belt through slot in quar-

ter trim panel.

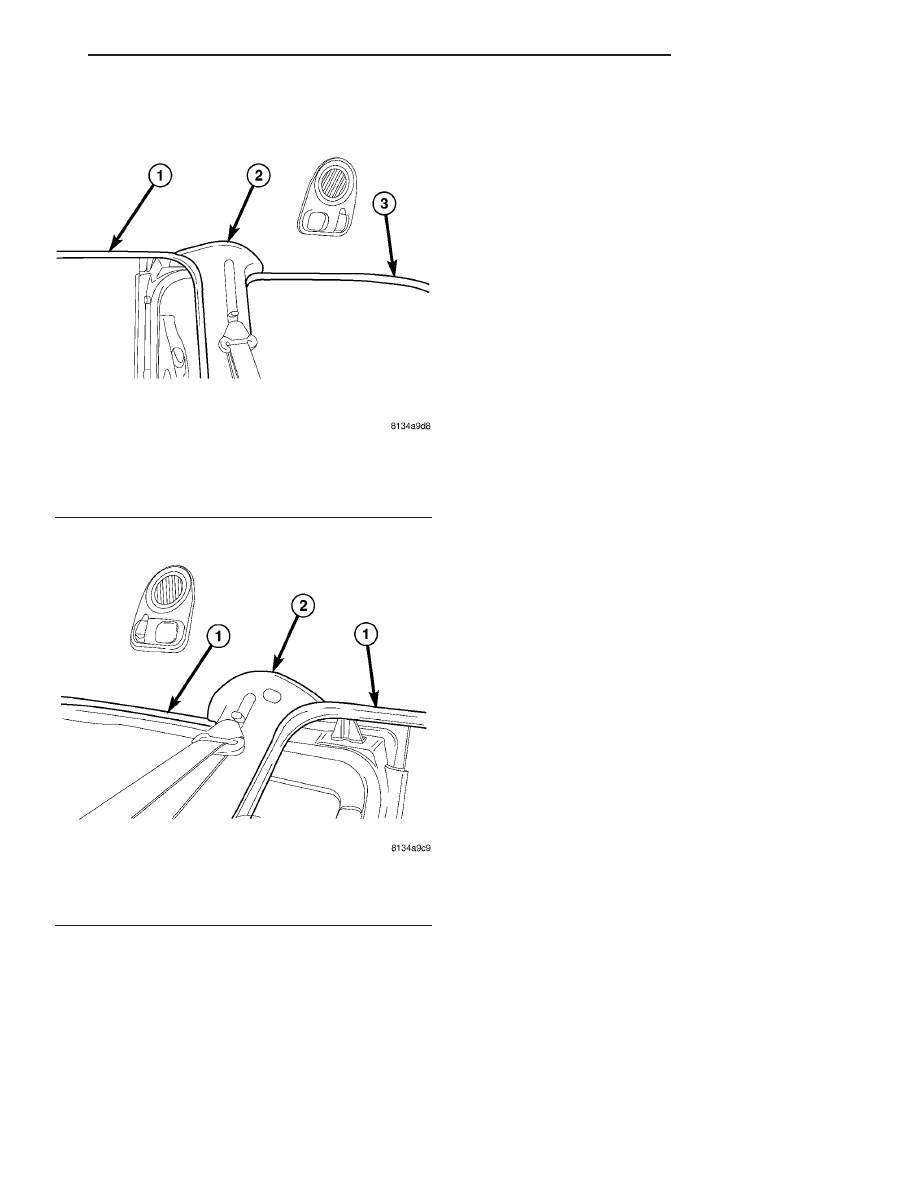

Fig. 39 HEADLINER AT C-PILLAR

1 - SLIDING DOOR WEATHERSTRIP
2 - C-PILLAR UPPER TRIM PANEL
3 - REAR QUARTER WINDOW OPENING WEATHERSTRIP

Fig. 40 HEADLINER AT B-PILLAR

1 - FRONT AND SLIDING DOOR WEATHERSTRIP SEAL
2 - B-PILLAR UPPER TRIM PANEL

RS

INTERIOR

23 - 109

HEADLINER (Continued)

(16) Pass

second

row

seat

belt,

if

equipped,

through slot in quarter trim panel on long wheel
base vehicle.

(17) Remove quarter trim panel from vehicle.

INSTALLATION

(1) Position quarter trim panel on vehicle.
(2) Pass second row seat belt, if equipped, through

slot in quarter trim panel on long wheel base vehicle.

(3) Pass first row seat belt through slot in quarter

trim panel.

(4) Connect wire connector into accessory power

outlet, if equipped.

(5) Align locating pins on backside of trim panel to

mating holes in inner panels.

(6) Position quarter trim panel on inner quarter

panel.

(7) Install screws attaching rear edge of quarter

trim to attaching bracket or inner quarter panel.

(8) Install screws attaching quarter trim to inner

quarter panel in bolster area.

(9) Install second row seat belts anchor on long

wheel base vehicle. Tighten all seat belt bolts to 39
N·m (29 in. lbs.) torque.

(10) Install first row seat belt anchor.
(11) Install left D-pillar trim panel.
(12) Install C-pillar trim panel.
(13) Install upper left B-pillar trim on three door

vehicle.

(14) Install left quarter trim bolster.
(15) Install front door sill plate on three door vehi-

cle.

(16) Install sliding door sill plate on four door

vehicle.

(17) Install second row seat, if equipped.
(18) Install first row seat.
(19) Connect the battery negative cable.

LIFTGATE SILL PLATE

REMOVAL

(1) Disengage hidden clips holding sill plate to lift-

gate door opening sill (Fig. 41).

(2) Remove sill plate from vehicle.

INSTALLATION

(1) Place sill plate in position on vehicle.
(2) Align engage hook tabs at end of liftgate sill

plate to D-pillar trim.

(3) Engage hidden clips to hold sill plate to liftgate

door opening sill.

QUARTER TRIM BOLSTER

REMOVAL

The speaker grille in the quarter trim panel is not

removable. The trim panel must be removed to ser-
vice the speaker.

(1) Disengage hidden clips attaching trim bolster

to quarter trim panel.

(2) Remove quarter trim panel from vehicle.

INSTALLATION

The speaker grille in the quarter trim bolster is

not removable. The trim bolster must removed to ser-
vice the speaker.

(1) Place quarter trim bolster in position on vehi-

cle.

(2) Engage hook retainer attaching front of trim

bolster to quarter trim panel, if applicable.

(3) Engage hidden clips attaching trim bolster to

quarter trim panel.

REAR FLOOR TUB CARPETS
INSERT - FOLD-IN-FLOOR

REMOVAL

(1) Open liftgate.
(2) Remove liftgate sill plate. (Refer to 23 - BODY/

INTERIOR/LIFTGATE SILL PLATE - REMOVAL).

(3) Fold third row seats in to floor well.
(4) Using a trim stick, unclip anchor molding (Fig.

42).

(5) Remove two screws attaching front edge of

floor tub carpet.

(6) Fold seat back into the upright position.
(7) Remove nuts attaching third row seat lower

trim cover (Fig. 43)

(8) Lift rear tub carpet insert out of floor well (Fig.

44).

(9) Remove tub insert from vehicle

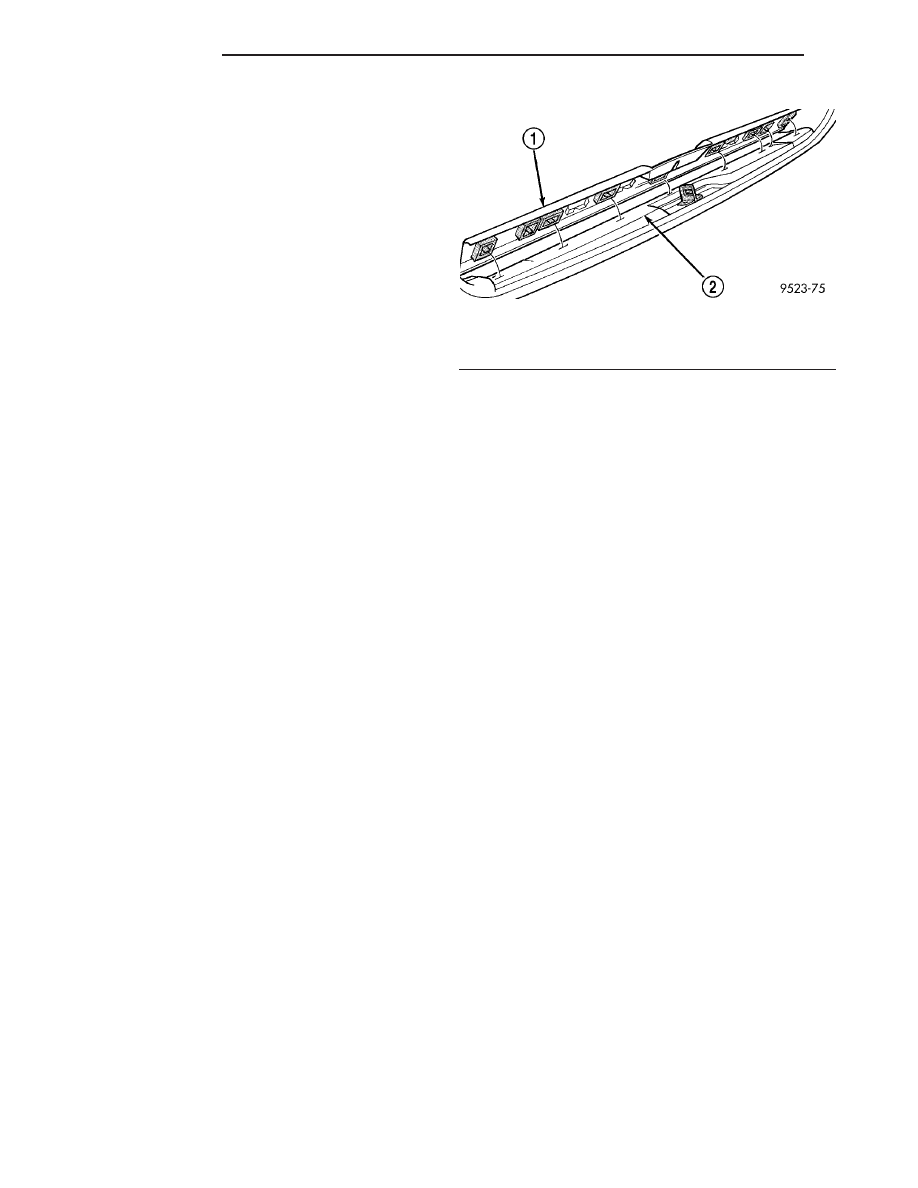

Fig. 41 LIFTGATE SILL PLATE

1 - LIFTGATE SILL PLATE
2 - LIFTGATE SILL

23 - 110

INTERIOR

RS

LEFT QUARTER TRIM PANEL (Continued)
