Chrysler RG Voyager. Manual - part 1079

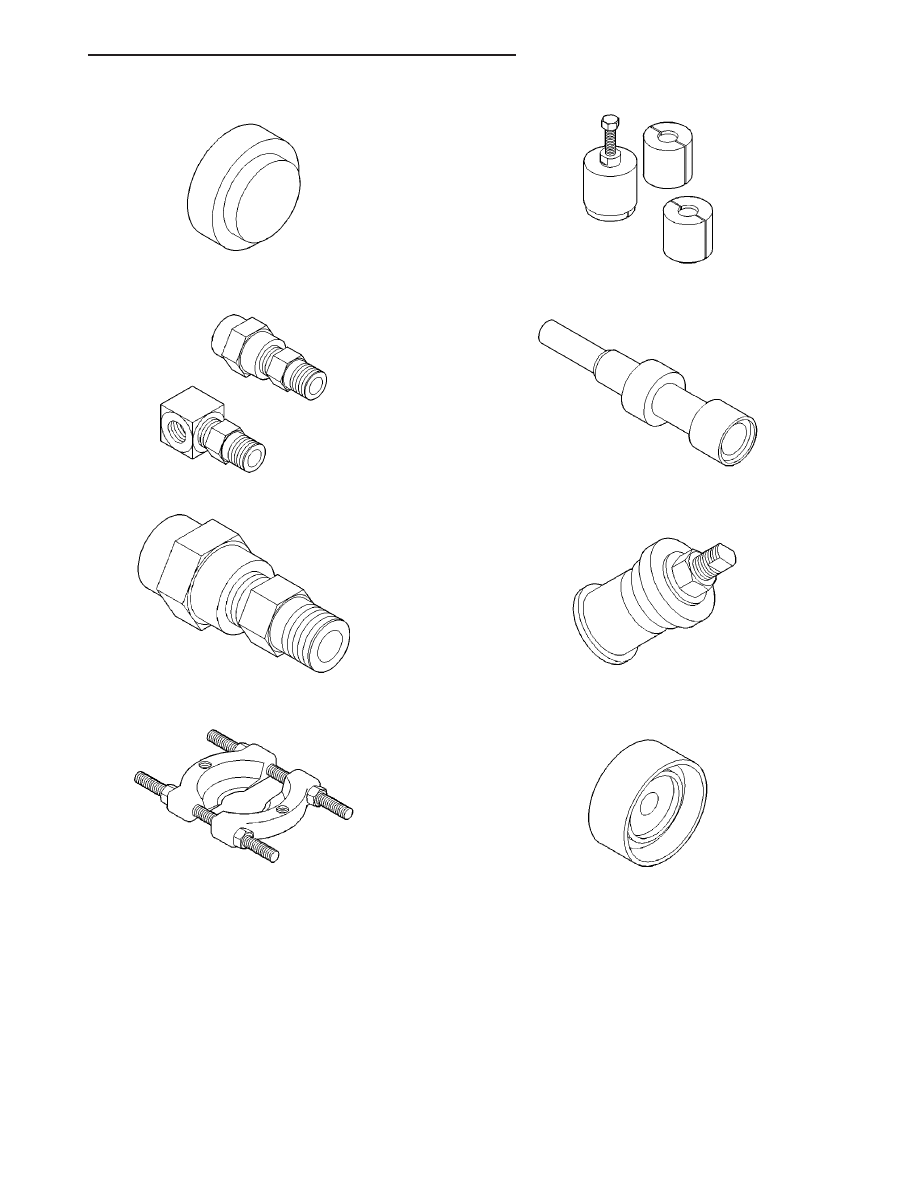

Thrust Button L-4539-2

Adapter L-4559

Adapter L-4559-2

Bearing Splitter P-334

Puller Set 5048

Remover/Installer 5049-A

Installer 5050A

Installer 5052

RS

41TE AUTOMATIC TRANSAXLE

21 - 337

41TE AUTOMATIC TRANSAXLE (Continued)

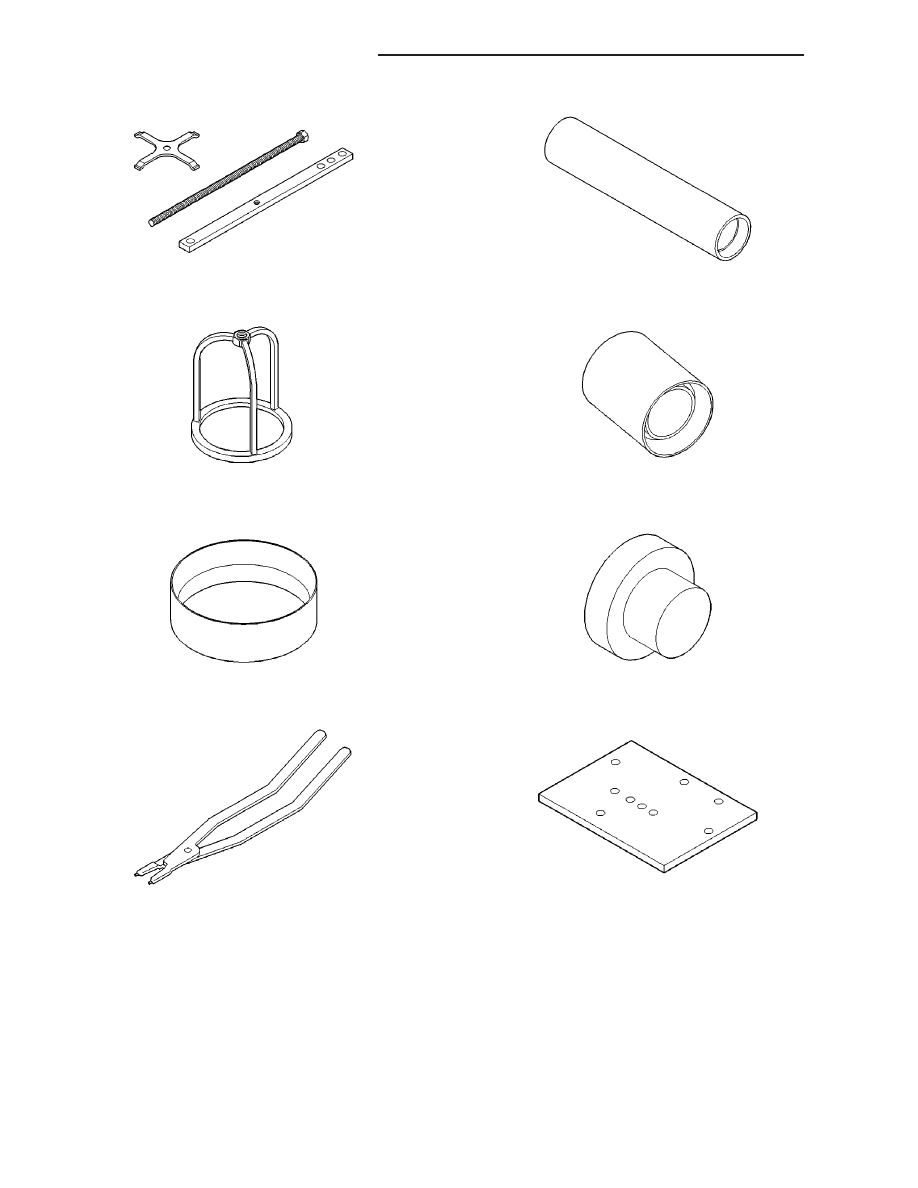

Compressor 5058A

Compressor 5059-A

Installer 5067

Pliers 6051

Installer 6052

Installer 6053

Button 6055

Plate 6056

21 - 338

41TE AUTOMATIC TRANSAXLE

RS

41TE AUTOMATIC TRANSAXLE (Continued)

Disk 6057

Installer 6061

Remover 6062-A

Holder 6259

Bolt 6260

Installer 6261

Tip 6268

Remover/Installer 6301

RS

41TE AUTOMATIC TRANSAXLE

21 - 339

41TE AUTOMATIC TRANSAXLE (Continued)

ACCUMULATOR

DESCRIPTION

The 4XTE underdrive, overdrive, low/reverse, and

2/4 clutch hydraulic circuits each contain an accumu-
lator. An accumulator typically consists of a piston,
seals, return spring(s), and a cover or plug. The over-
drive

and

underdrive

accumulators

are

located

within the transaxle case, and are retained by the
valve body (Fig. 164).

The low reverse accumulator (Fig. 165) is also

located within the transaxle case, but the assembly is
retained by a cover and a snap-ring.

The 2/4 accumulator is located in the valve body. It

is retained by a cover and retaining screws (Fig.
166).

Remover/Installer 6302

Installer 6536-A

Puller 7794-A

End Play Socket Set 8266

Input Clutch Pressure Fixture 8391

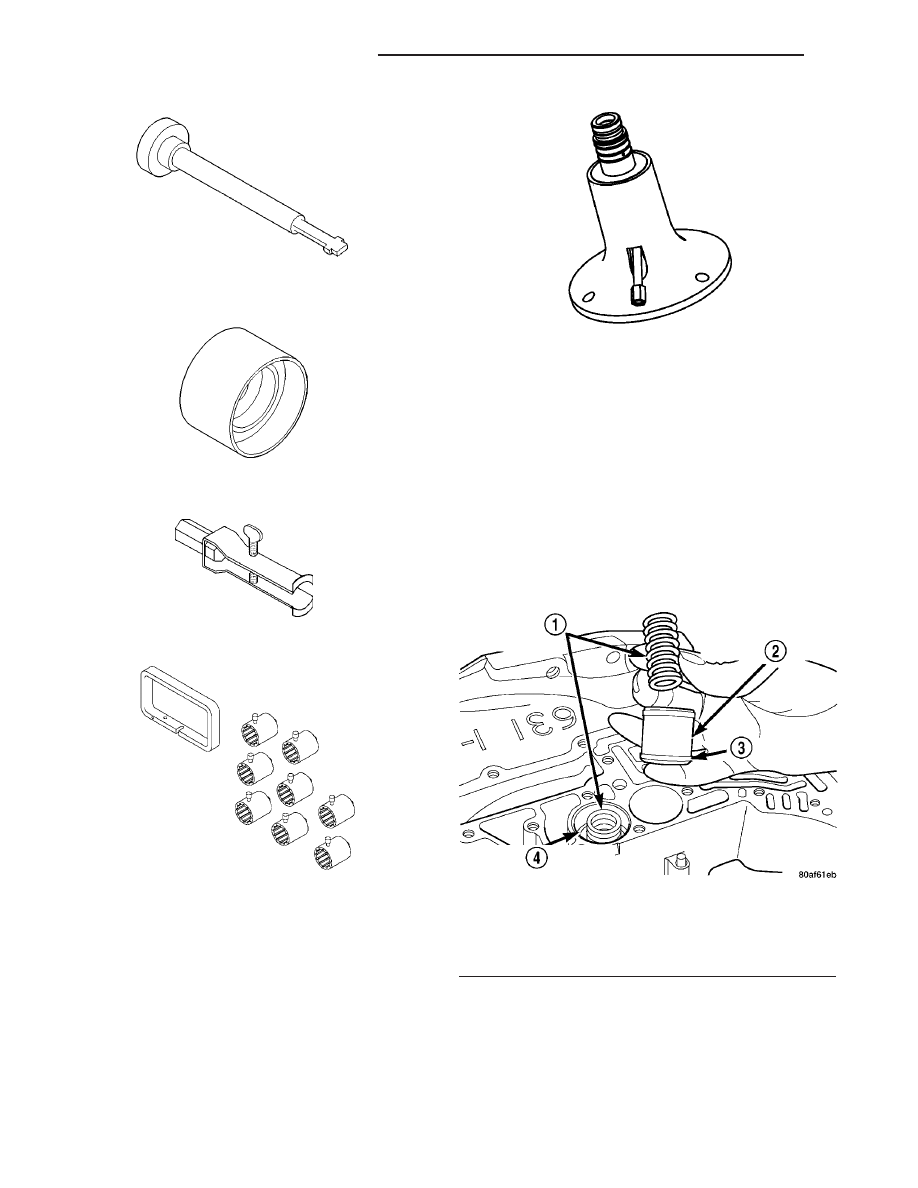

Fig. 164 Underdrive and Overdrive Accumulators

1 - RETURN SPRING
2 - UNDERDRIVE CLUTCH ACCUMULATOR
3 - SEAL RING (2)
4 - OVERDRIVE CLUTCH ACCUMULATOR

21 - 340

41TE AUTOMATIC TRANSAXLE

RS

41TE AUTOMATIC TRANSAXLE (Continued)
