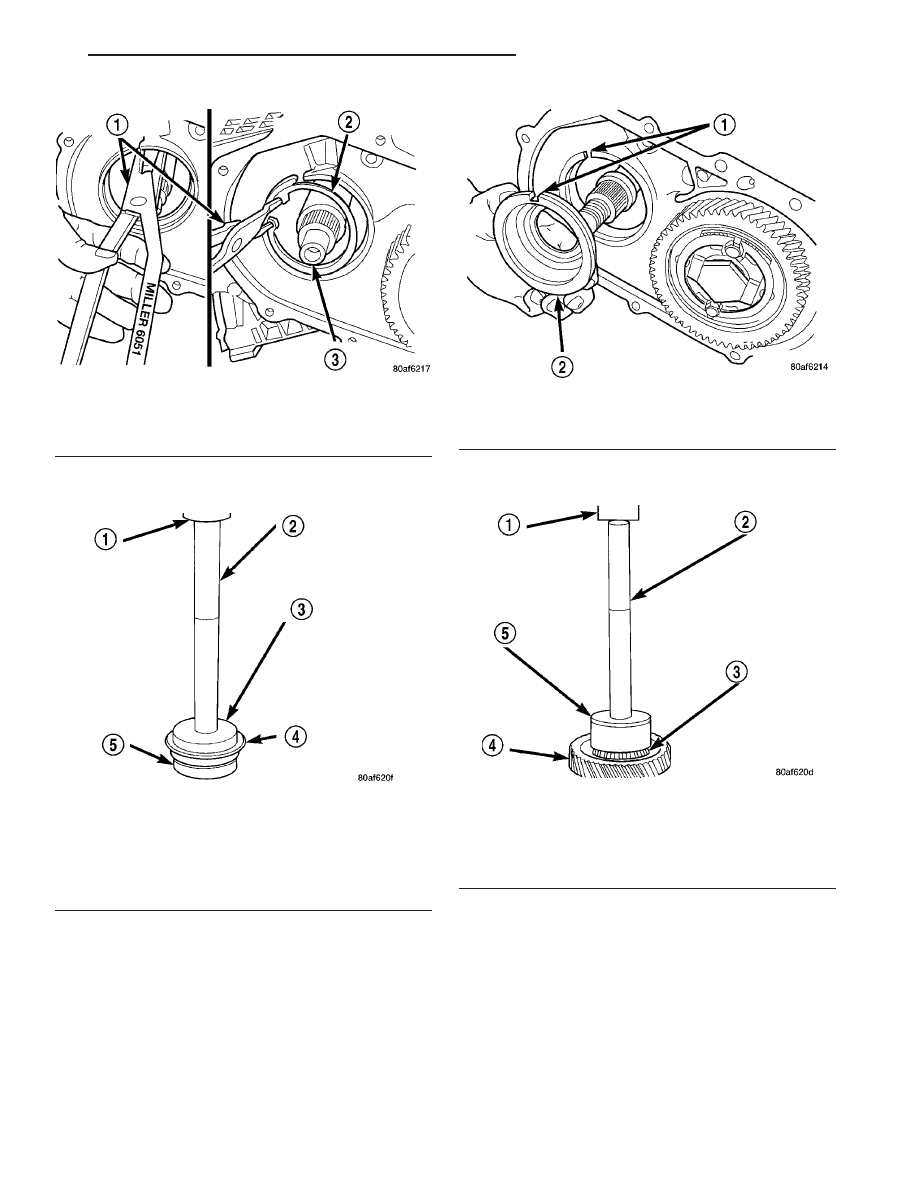

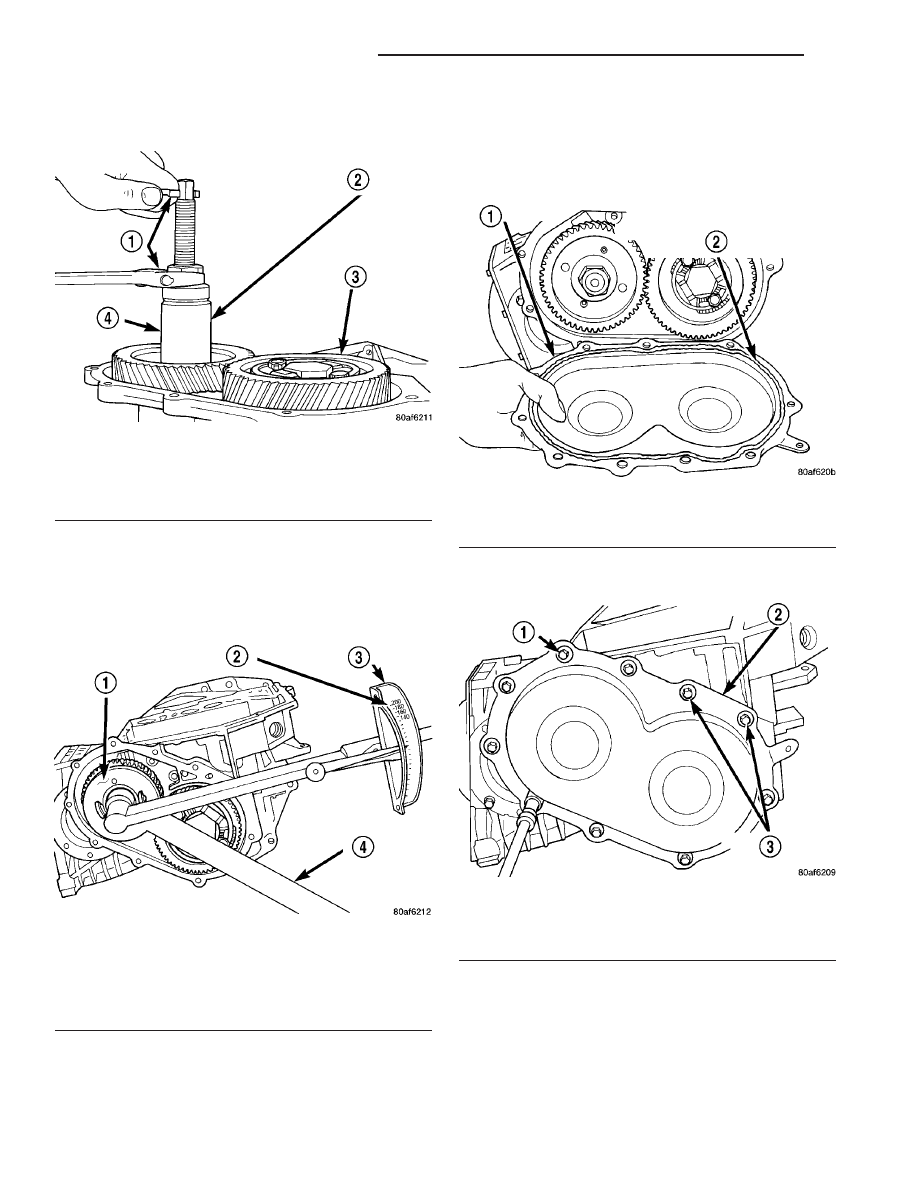

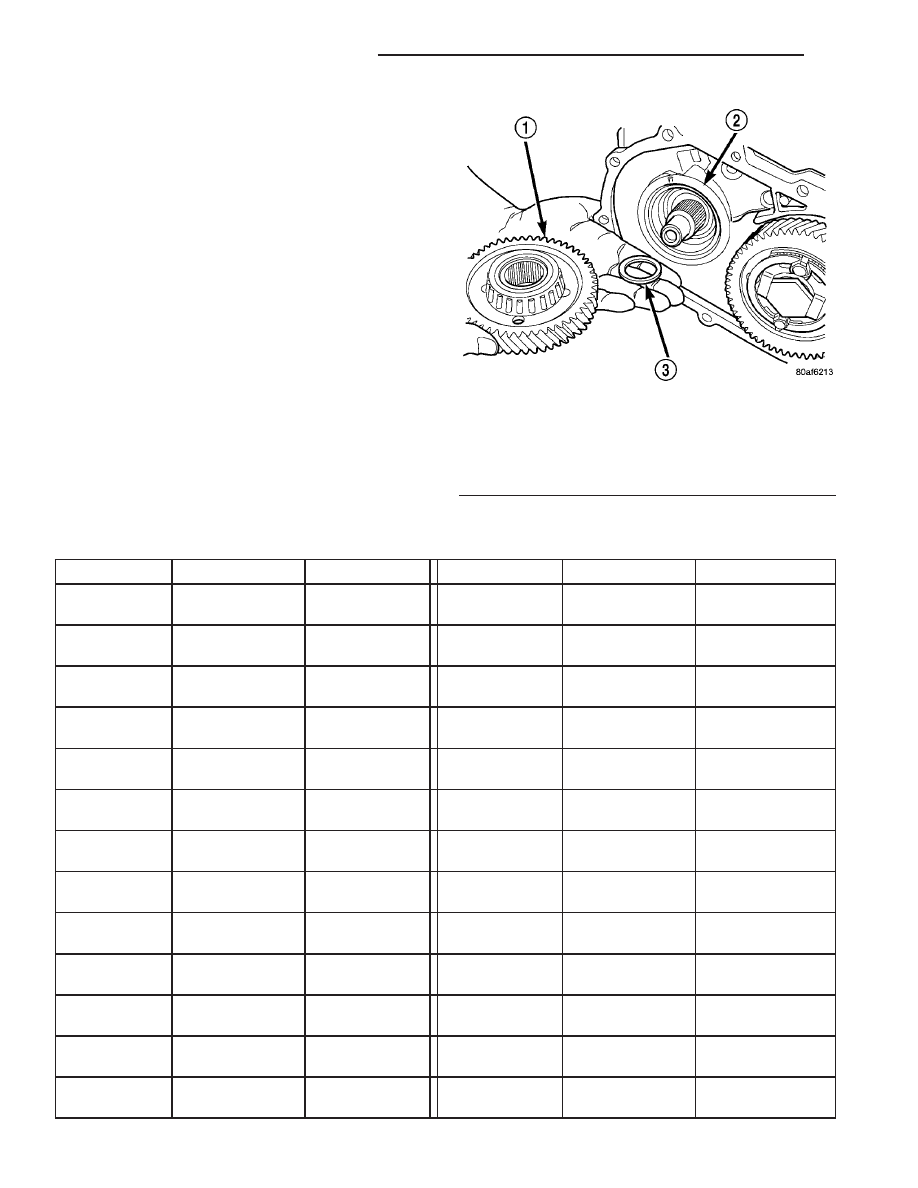

(28) Install transfer shaft bearing cup into retainer using Tool 6061 (Fig. 115). (29) Install bearing cup retainer to transaxle (Fig. 116). (30) Install transfer gear bearing cone to transfer gear using Tool 5052 (Fig. 117). (31) TRANSFER GEAR BEARING ADJUST- MENT: (a) Install a 4.66 mm (0.184 in.) gauging shim on the transfer shaft (Fig. 118). (b) Install transfer shaft gear using Tool 6261. Using Tool 6259, install transfer shaft gear retain- (c) Measure end play. Attach Tool L4432 to the transfer gear. (d) Mount a steel ball with grease into the end of the transfer shaft. Fig. 114 Install Transfer Shaft Bearing Snap Ring 1 - SNAP RING PLIERS TOOL 6051 Fig. 115 Install Transfer Shaft Bearing Cup Into Retainer 1 - ARBOR PRESS RAM Fig. 116 Remove Bearing Cup Retainer 1 - ALIGN INDEXING TAB TO SLOT Fig. 117 Install Transfer Gear Bearing Cone 1 - ARBOR PRESS RAM RS 41TE AUTOMATIC TRANSAXLE 21 - 305 41TE AUTOMATIC TRANSAXLE (Continued) |
