(15) Install input shaft sealed roller bearing using

installer 8482 (Fig. 67).

(16) Install new input shaft bearing snap ring

(Fig. 68).

(17) Install shift rail bushing to end cover using

installer 8475 (Fig. 69).

(18) Apply a 1 mm (0.04 in.) bead of Mopar

t Gas-

ket Maker to transaxle end cover and install to
transaxle case (Fig. 70). While installing end
cover, be sure to guide oil trough into pocket
(Fig. 71). Torque end cover-to-case bolts to 28 N·m
(250 in. lbs.) (Fig. 72).

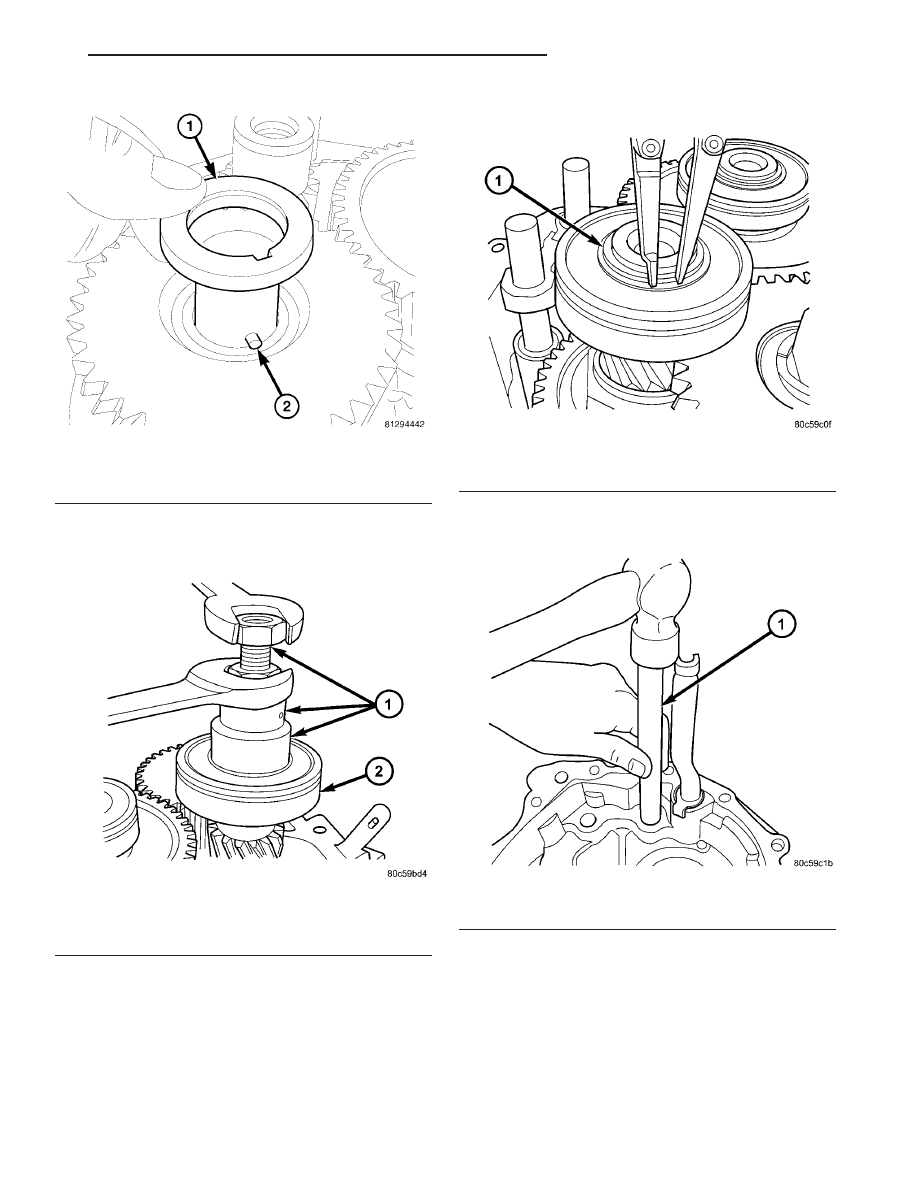

Fig. 66 Outer Washer Removal/Installation

1 - OUTER WASHER
2 - PIN

Fig. 67 Install Input Shaft Sealed Roller Bearing

1 - INSTALLER 8482
2 - SEALED ROLLER BEARING

Fig. 68 Input Shaft Bearing Snap Ring

1 - SNAP RING

Fig. 69 Shift Rail Bushing Installation

1 - INSTALLER 8475

RS

T850 MANUAL TRANSAXLE

21 - 49

T850 MANUAL TRANSAXLE (Continued)

(19) Install lifting bar 8489 to geartrain.
(20) Lift up on bar (input shaft side) and install

input shaft bearing snap ring (Fig. 73).

(21) Lift up on bar (intermediate shaft side) and

install intermediate shaft bearing snap ring.

(22) Remove lifting bar 8489.
(23) Install a bead of Mopar

t Gear Lube RTV to

end plate and immediately install to case. Install and
torque bolts to 28 N·m (250 in. lbs.) (Fig. 74).

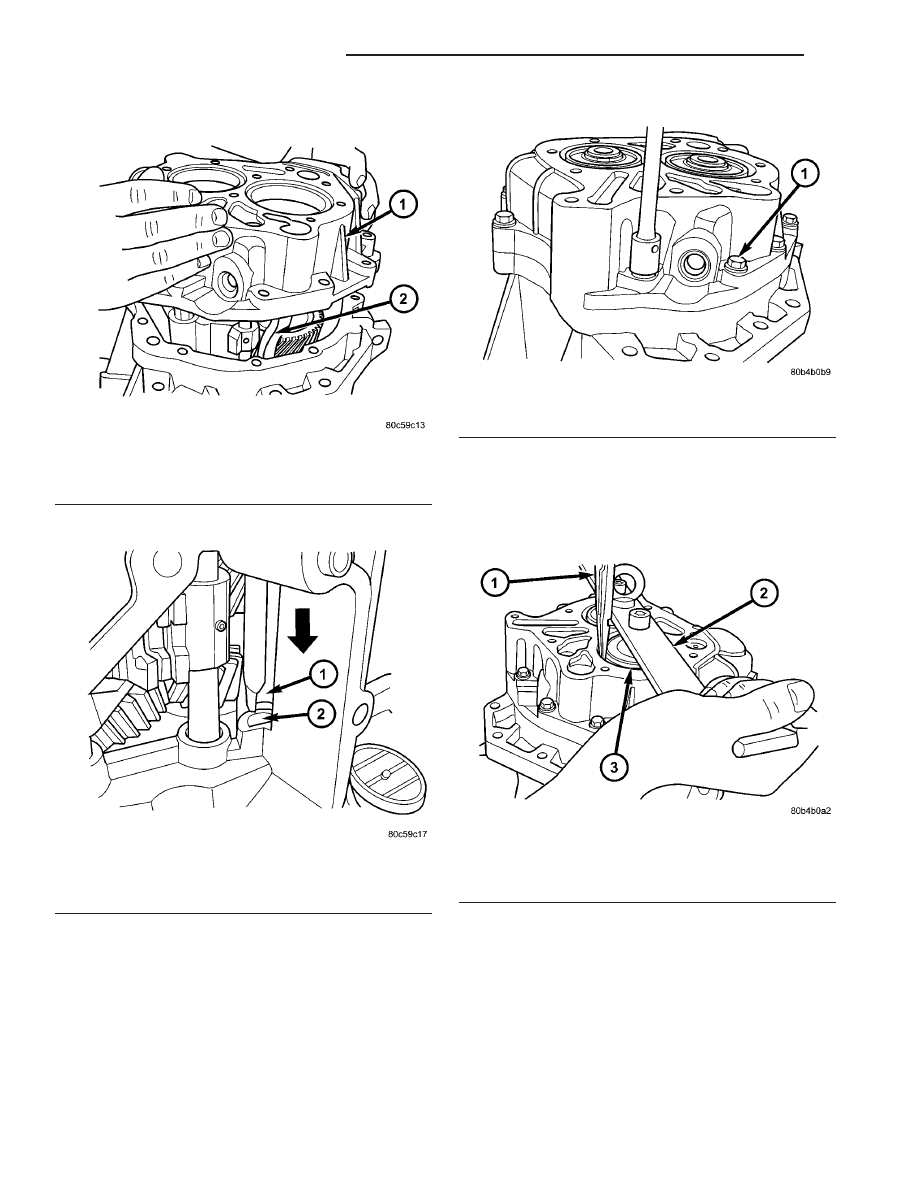

Fig. 70 End Cover Removal/Installation

1 - END COVER
2 - OIL TROUGH

Fig. 71 Oil Trough Pocket

1 - OIL TROUGH
2 - POCKET

Fig. 72 End Cover Bolts

1 - BOLT (12)

Fig. 73 Input Bearing Snap Ring

1 - SNAP RING PLIERS
2 - LIFTING BAR 8489
3 - SNAP RING

21 - 50

T850 MANUAL TRANSAXLE

RS

T850 MANUAL TRANSAXLE (Continued)

(24) Install back up lamp switch. Use Tool 8827

and torque to 23 N·m (17 ft. lbs.) (Fig. 75).

(25) Roll transaxle assembly on side.
(26) Install differential chip collector magnet (Fig.

76). Retain to case with a dab of Mopar

t Gear Lube

RTV.

(27) Install differential assembly with bearing

races and select shim (Fig. 77). Shim selection was
determined before transaxle assembly (Refer to 21 -
TRANSMISSION/TRANSAXLE/MANUAL/DIFFER-
ENTIAL - ADJUSTMENTS).

(28) Install a 1 mm (0.04 in.) bead of Mopar

t Gas-

ket Maker to differential cover and install to case.
Torque differential cover-to-case bolts to 54 N·m (40
ft. lbs.).

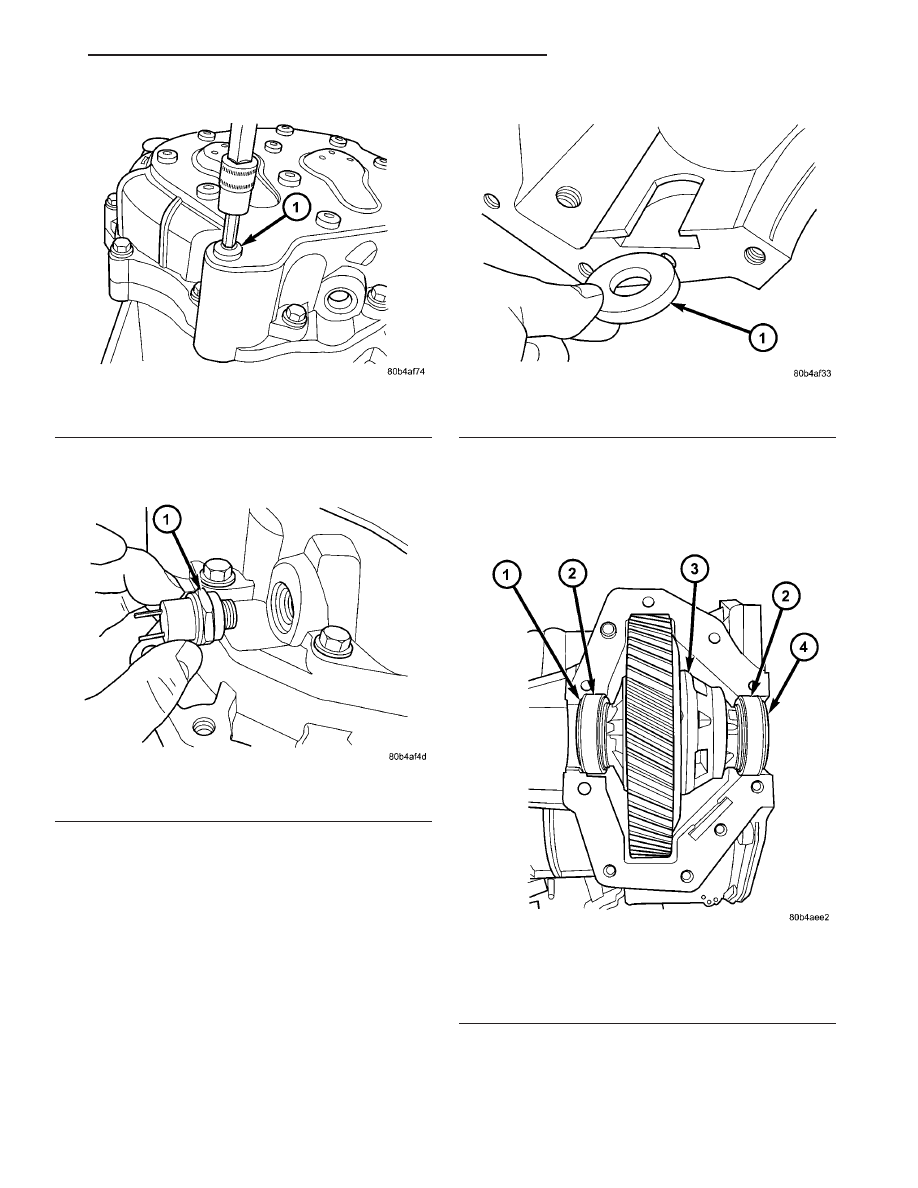

Fig. 74 End Cover Bolts

1 - BOLT (11)

Fig. 75 Back-Up Lamp Switch — Typical

1 - BACK-UP LAMP SWITCH

Fig. 76 Differential Magnet

1 - MAGNET

Fig. 77 Differential Shim/Slinger Orientation

1 - SLINGER
2 - BEARING RACE
3 - DIFFERENTIAL ASSEMBLY
4 - SHIM (SELECT)

RS

T850 MANUAL TRANSAXLE

21 - 51

T850 MANUAL TRANSAXLE (Continued)

(29) Install a 1 mm (0.04 in.) bead of Mopar

t Gas-

ket Maker to extension housing. Install extension
housing to differential cover and case and torque
bolts to 28 N·m (250 in. lbs.) (Fig. 78).

(30) Install both axle new output shaft seals using

driver handle C-4171 and installer 8476 (Fig. 79)
(Fig. 80).

(31) Install impact blocker (If Equipped) (Fig. 81).
(32) Apply a 1 mm (0.04 in.) bead of Mopar

t Gas-

ket Maker to shift cover assembly. Place shift cover
and transaxle geartrain into neutral and install shift

cover (Fig. 82) and torque bolts to 28 N·m (250 in.
lbs.).

(33) Reinstall shift selector lever if previously

removed.

(34) Install input shaft bearing retainer (Fig. 83).

Torque bolts to 12 N·m (105 in. lbs.).

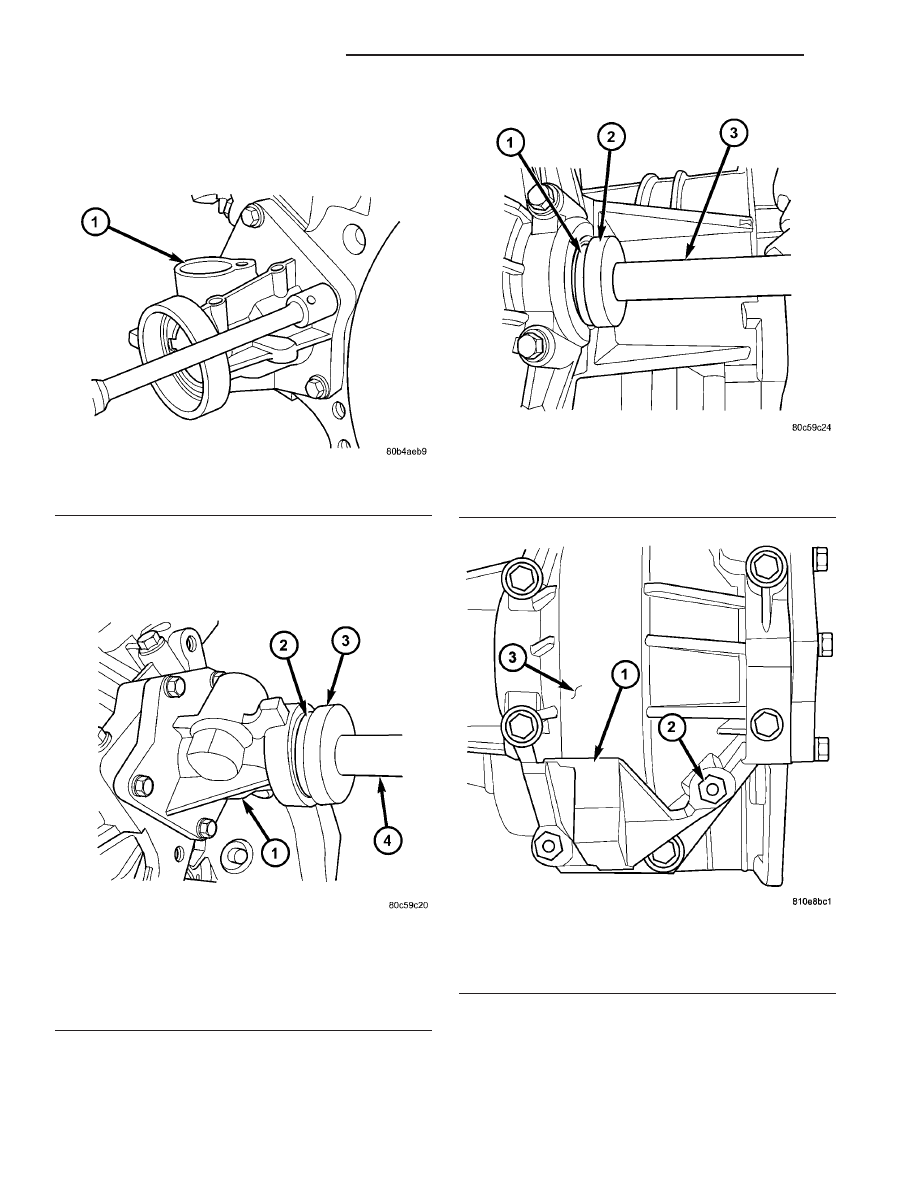

Fig. 78 Extension Housing-to-Case Bolts

1 - EXTENSION HOUSING

Fig. 79 Axle Seal Installation (Extension Housing

Side)

1 - EXTENSION HOUSING
2 - SEAL
3 - INSTALLER 8476
4 - DRIVER HANDLE C-4171

Fig. 80 Axle Seal Installation—Typical

1 - SEAL
2 - INSTALLER 8476
3 - DRIVER HANDLE C-4171

Fig. 81 Impact Blocker (SRT-4 Models)

1 - IMPACT BLOCKER (SRT-4 Models)
2 - NUT (2)
3 - DIFFERENTIAL COVER

21 - 52

T850 MANUAL TRANSAXLE

RS

T850 MANUAL TRANSAXLE (Continued)
