STRUCTURAL ADHESIVE
LOCATIONS

SPECIFICATIONS - STRUCTURAL ADHESIVES

INDEX

DESCRIPTION

FIGURE

COWL SIDE AND LOAD BEAM

21

DASH PANEL AND FLOOR PAN

22

REAR FLOOR PAN

23

BODY SIDE APERTURE

24

23 - 266

BODY STRUCTURE

PT

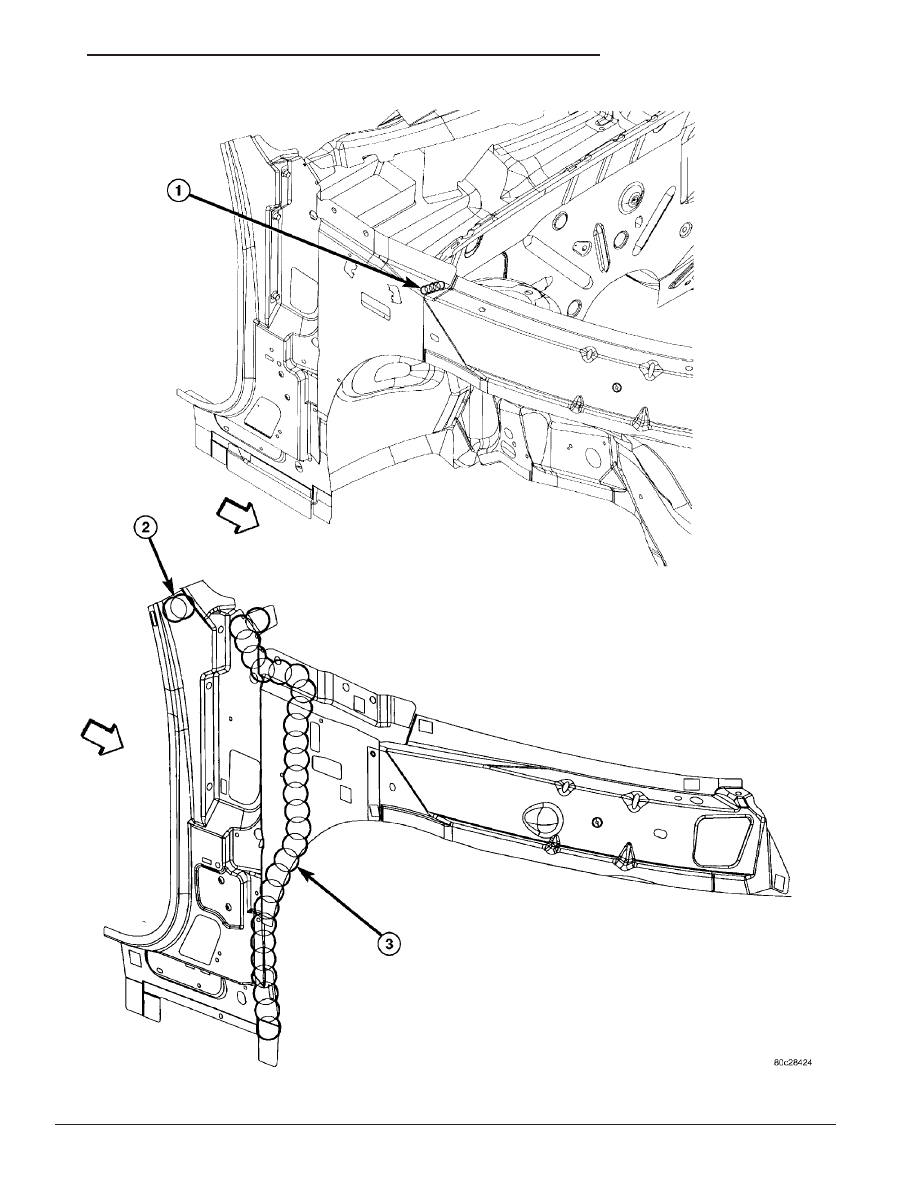

Fig. 21 COWL SIDE AND LOAD BEAM

1 - STRUCTURAL ADHESIVE TAPE
2 - EXPANDABLE SEALER

3 - ADHESIVE STRIP BEAD

PT

BODY STRUCTURE

23 - 267

STRUCTURAL ADHESIVE LOCATIONS (Continued)

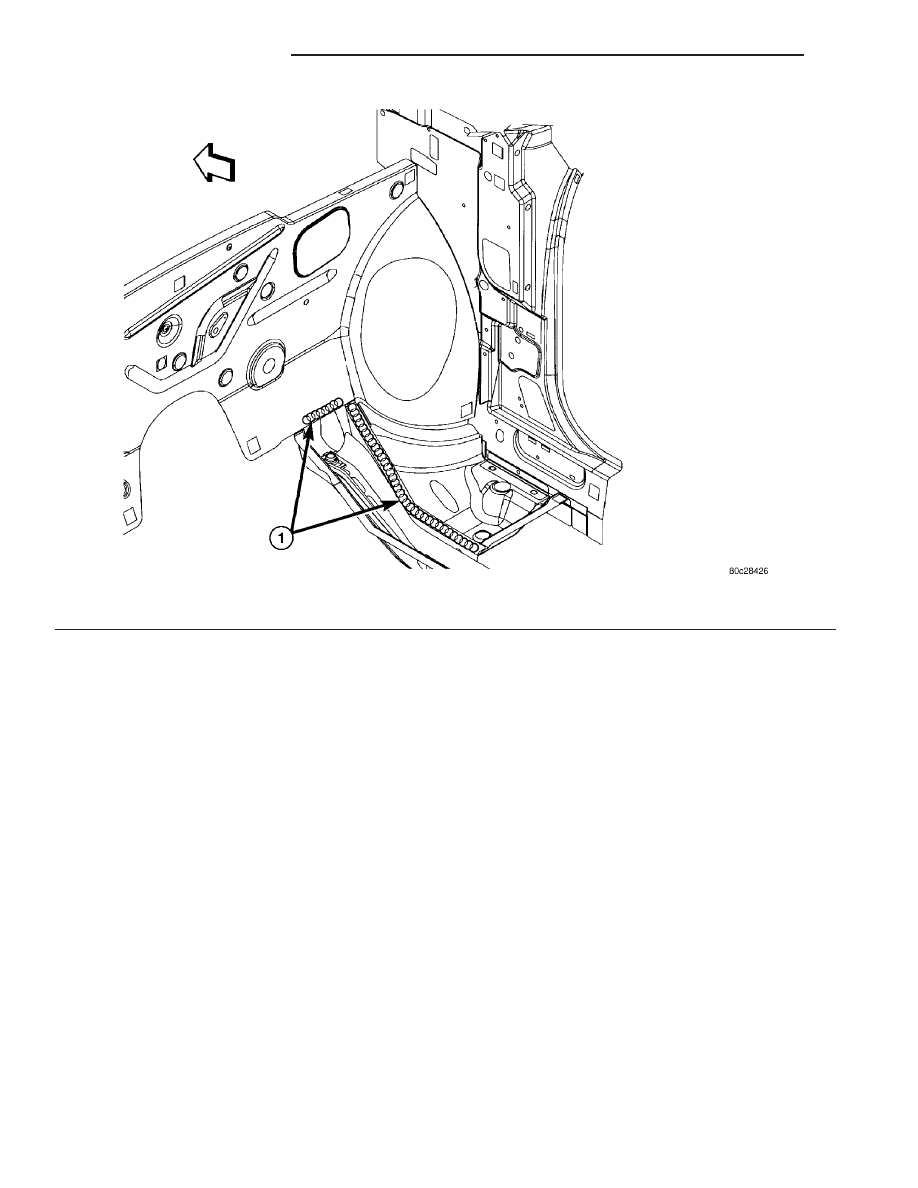

Fig. 22 DASH PANEL AND FLOOR PAN

1 - STRUCTURAL ADHESIVE TAPE

23 - 268

BODY STRUCTURE

PT

STRUCTURAL ADHESIVE LOCATIONS (Continued)

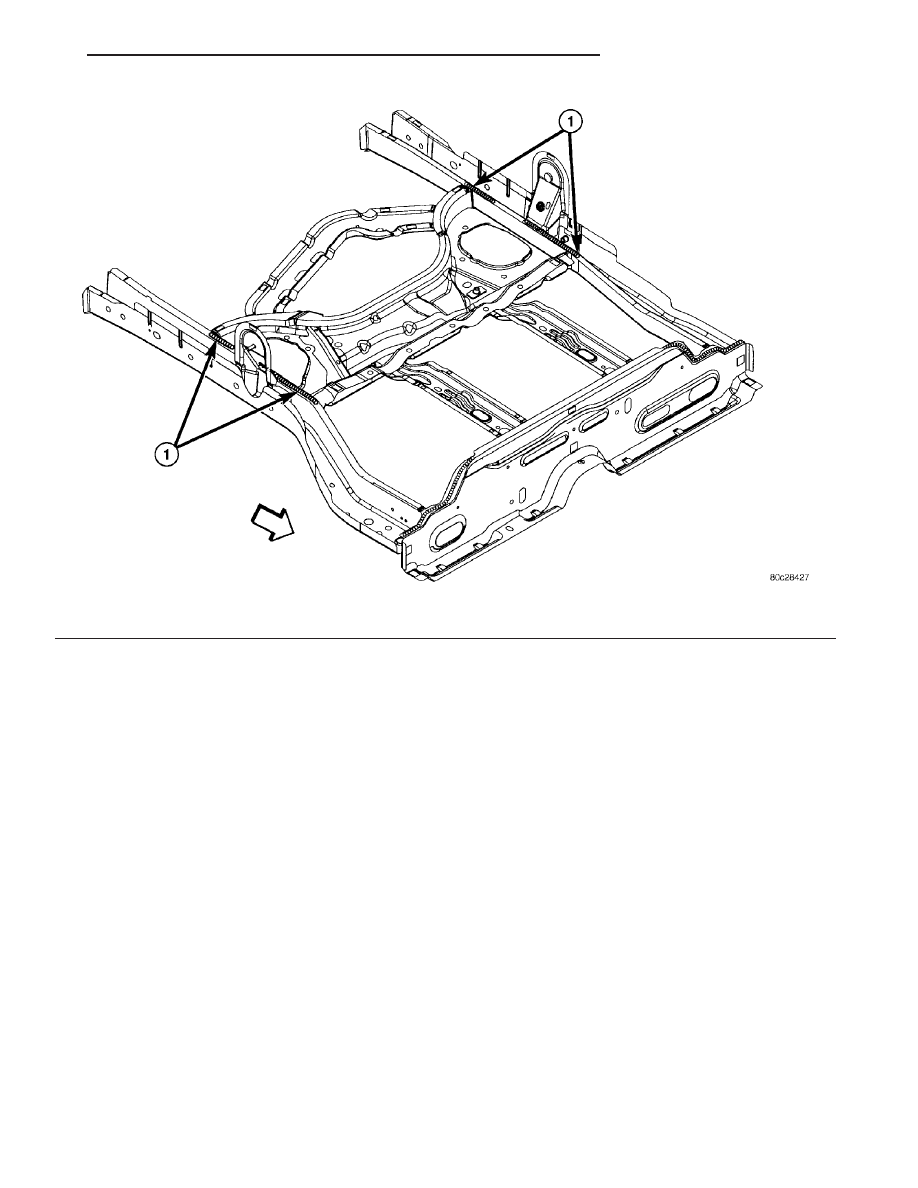

Fig. 23 REAR FLOOR PAN

1 - STRUCTURAL ADHESIVE TAPE

PT

BODY STRUCTURE

23 - 269

STRUCTURAL ADHESIVE LOCATIONS (Continued)
