Chrysler PT Cruiser. Manual - part 936

(4) Place rubber bumper in position and press

down to seat the bumper.

(5) Install seat into vehicle. (Refer to 23 - BODY/

SEATS/SEAT - INSTALLATION).

REAR SEAT BACK COVER/
FOAM

REMOVAL

REMOVAL

(1) Remove seat from vehicle.
(2) Remove head restraint.
(3) Remove rear seat back.
(4) Disengage the J-strap retainer.
(5) Roll cover upward to hog rings. Cut hog rings

to free cover.

(6) Roll cover to top of seat back and remove head

restraint sleeve guides.

(7) Remove cover from seat back.

REMOVAL

(1) Remove seat from vehicle. (Refer to 23 - BODY/

SEATS/REAR SEAT - REMOVAL).

(2) Remove rear seat back. (Refer to 23 - BODY/

SEATS/REAR SEAT BACK - INSTALLATION).

(3) Disengage the J-strap retainer (Fig. 217) and

(Fig. 218).

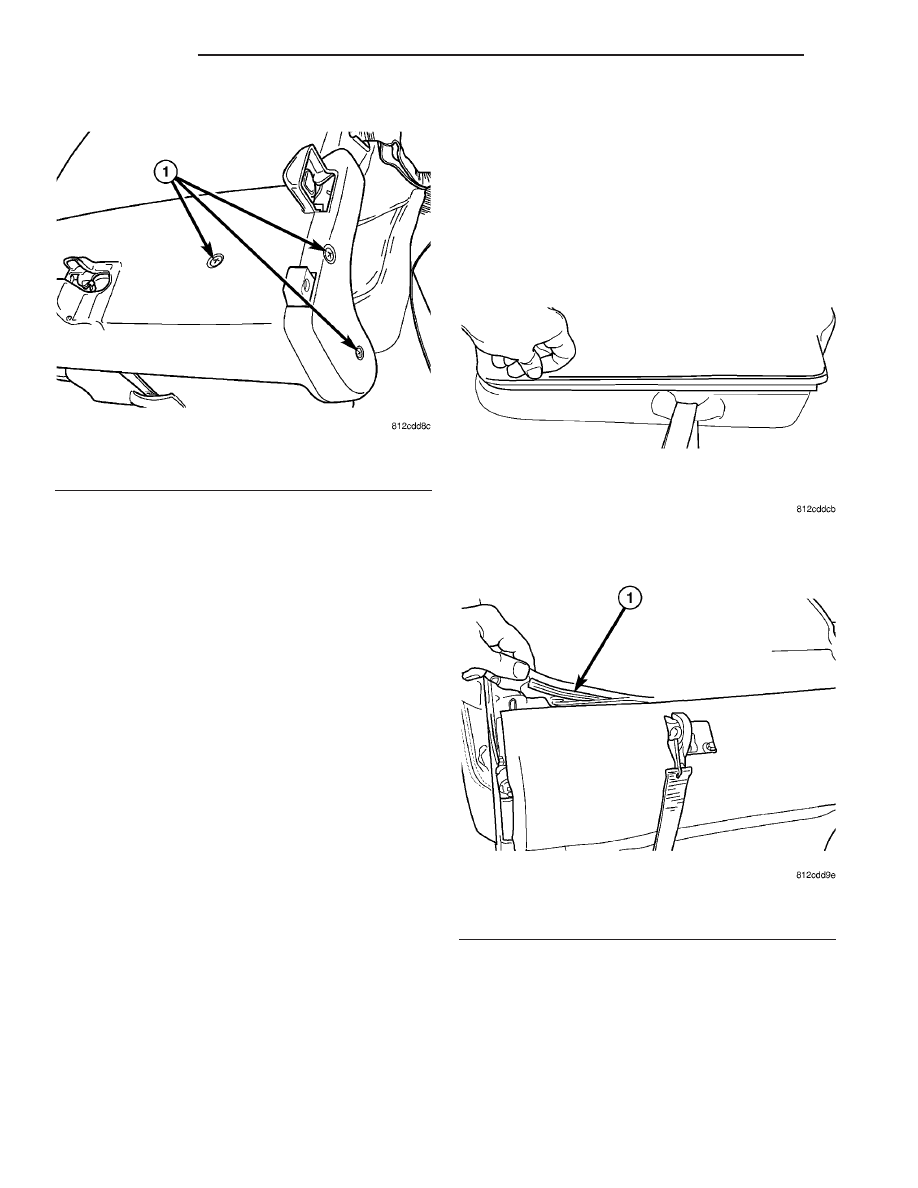

Fig. 216 REAR SEAT CUSHION SHIELD 2

1 - ATTACHING SCREWS

Fig. 217 REAR SEAT BACK J-STRAP

Fig. 218 REAR SEAT BACK COVER

1 - J-STRAP

23 - 202

SEATS

PT

REAR SEAT BACK (Continued)

(4) Roll flap back to access push pin fasteners (Fig.

219).

(5) Raise back flap to release the hook and loop to

access the J-strap and hog rings. Release J-strap and
cut the hog rings (Fig. 220).

(6) Disconnect the lower J-strap from the rod (Fig.

221).

(7) Disconnect the upper J-strap from the rod (Fig.

222).

(8) Roll cover upward to hog rings. Cut hog rings

to free cover (Fig. 223).

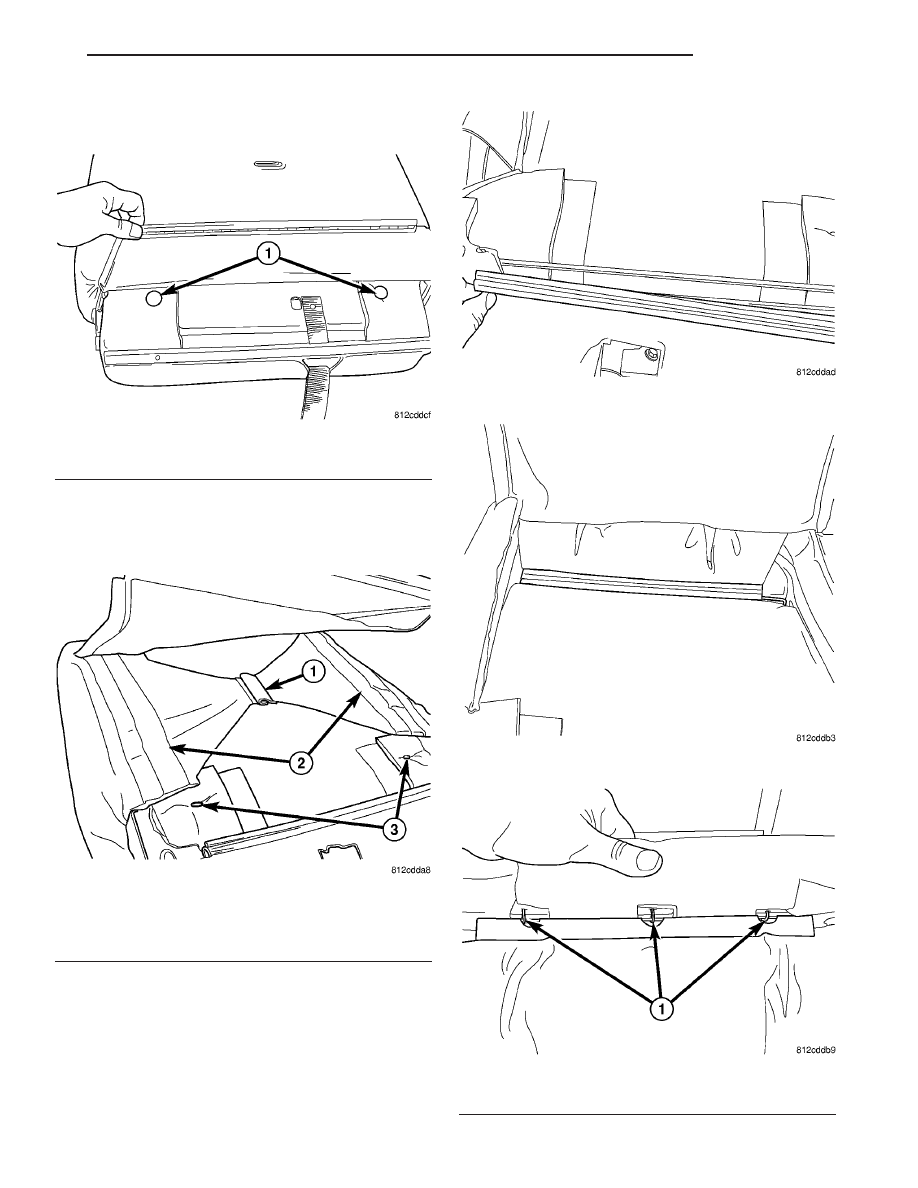

Fig. 219 REAR SEAT BACK COVER

1 - PUSH PIN FASTENERS

Fig. 220 REAR SEAT BACK COVER

1 - J-STRAP
2 - HOOK AND LOOP
3 - HOG RINGS

Fig. 221 J-STRAP ON THE ROD

Fig. 222 J-STRAP ON UPPER ROD

Fig. 223 REAR SEAT BACK COVER

1 - HOG RINGS

PT

SEATS

23 - 203

REAR SEAT BACK COVER/FOAM (Continued)

(9) Roll seat cover bottom to clear the foam (Fig.

224).

(10) Roll seat back cover to the hog rings. Cut hog

rings (Fig. 225) and (Fig. 226)

(11) Pull back panel free of the seat cover and

foam (Fig. 227) and (Fig. 228).

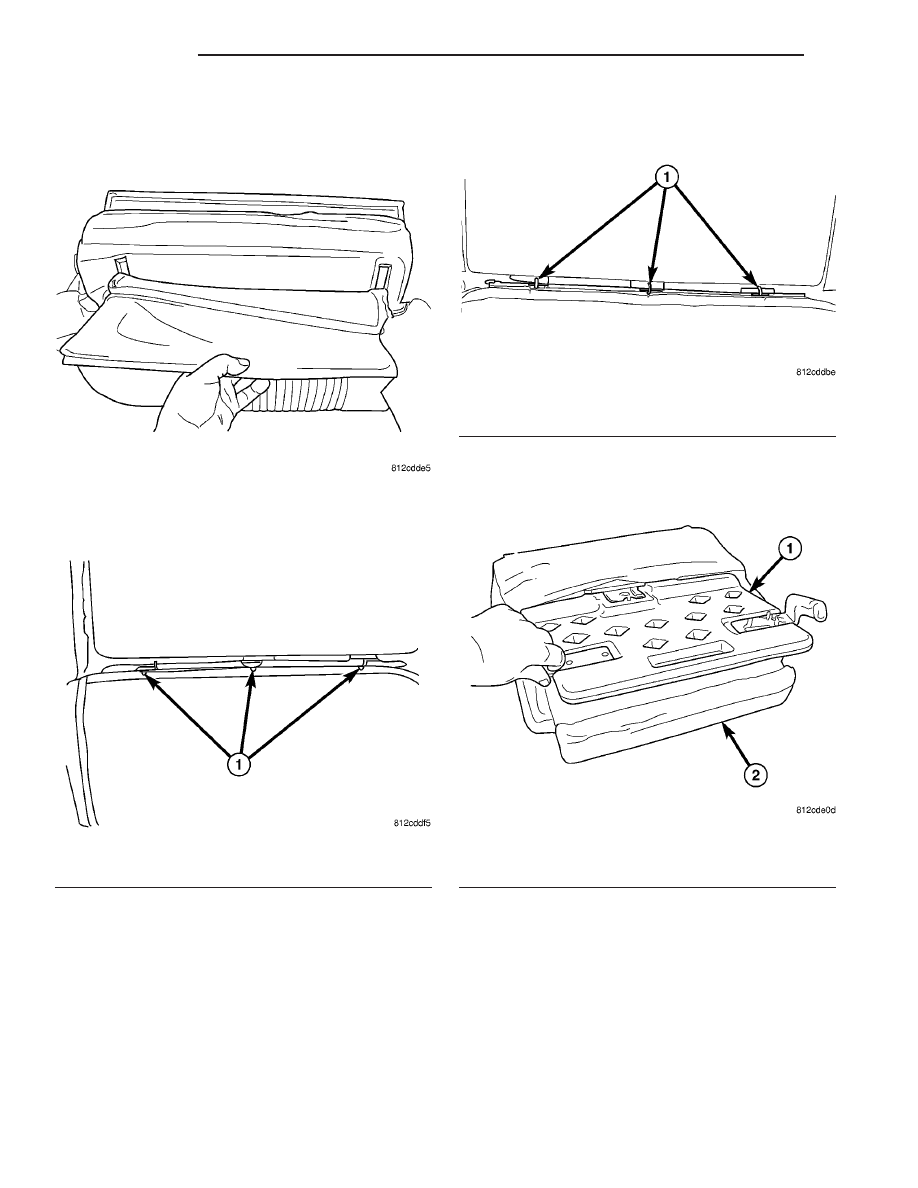

Fig. 224 REAR SEAT BACK COVER

Fig. 225 REAR SEAT BACK COVER

1 - HOG RINGS

Fig. 226 REAR SEAT BACK COVER

1 - HOG RINGS

Fig. 227 REMOVE BACK PANEL

1 - BACK PANEL
2 - FOAM

23 - 204

SEATS

PT

REAR SEAT BACK COVER/FOAM (Continued)

(12) Remove seat back cover from the foam (Fig.

229).

INSTALLATION

INSTALLATION

(1) Position cover at the top of seat back.
(2) Carefully roll cover down to the area that hog

rings are to be installed.

(3) Install hog rings.
(4) Roll cover downward.
(5) Engage the J-strap retainer
(6) Install new head restraint sleeve guides.

(7) Install seat back to seat cushion. Tighten bolts

to 40 N·m (30 ft. lbs.) torque.

(8) Install seat in vehicle.
(9) Install head restraint.
(10) Check seat back and headrest operation.

INSTALLATION - PT-27 ONLY

(1) Place seat back panel on to the foam. Roll seat

cover onto the back panel and foam (Fig. 230) and
(Fig. 231).

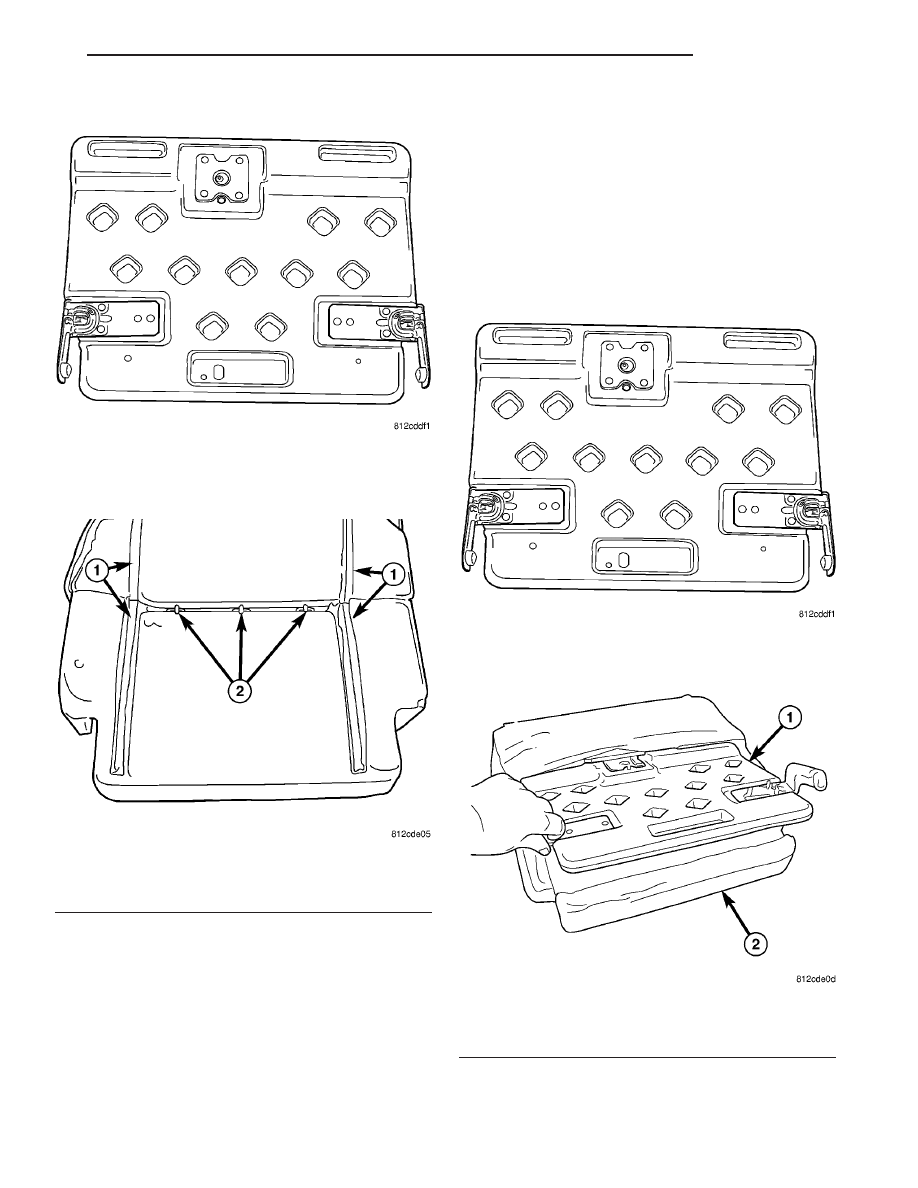

Fig. 228 REAR SEAT BACK PANEL

Fig. 229 REAR SEAT BACK COVER

1 - HOOK AND LOOP
2 - HOG RINGS

Fig. 230 REAR SEAT BACK PANEL

Fig. 231 REMOVE BACK PANEL

1 - BACK PANEL
2 - FOAM

PT

SEATS

23 - 205

REAR SEAT BACK COVER/FOAM (Continued)
