Chrysler PT Cruiser. Manual - part 930

INSTALLATION - PT-27 ONLY

WARNING: BEFORE SERVICING THE SEAT BACK
COVER THE AIRBAG SYSTEM MUST BE DIS-
ARMED. FAILURE TO DO SO MAY RESULT IN ACCI-
DENTAL

DEPLOYMENT

OF

THE

AIRBAG

AND

POSSIBLE

PERSONAL

INJURY.

REFER

TO

RESTRAINT

SYSTEMS

FOR

SERVICE

PROCE-

DURES.

(1) Place foam on the seat back frame and start

install seat back cove.

(2) Roll seat back cover upward to show hog rings.

Cut hog rings to free cover (Fig. 125) and (Fig. 126).

(3) Start seat airbag module into the sleeve in the

seat back cover slide it up till the studs come
through the holes (Fig. 127) and (Fig. 128).

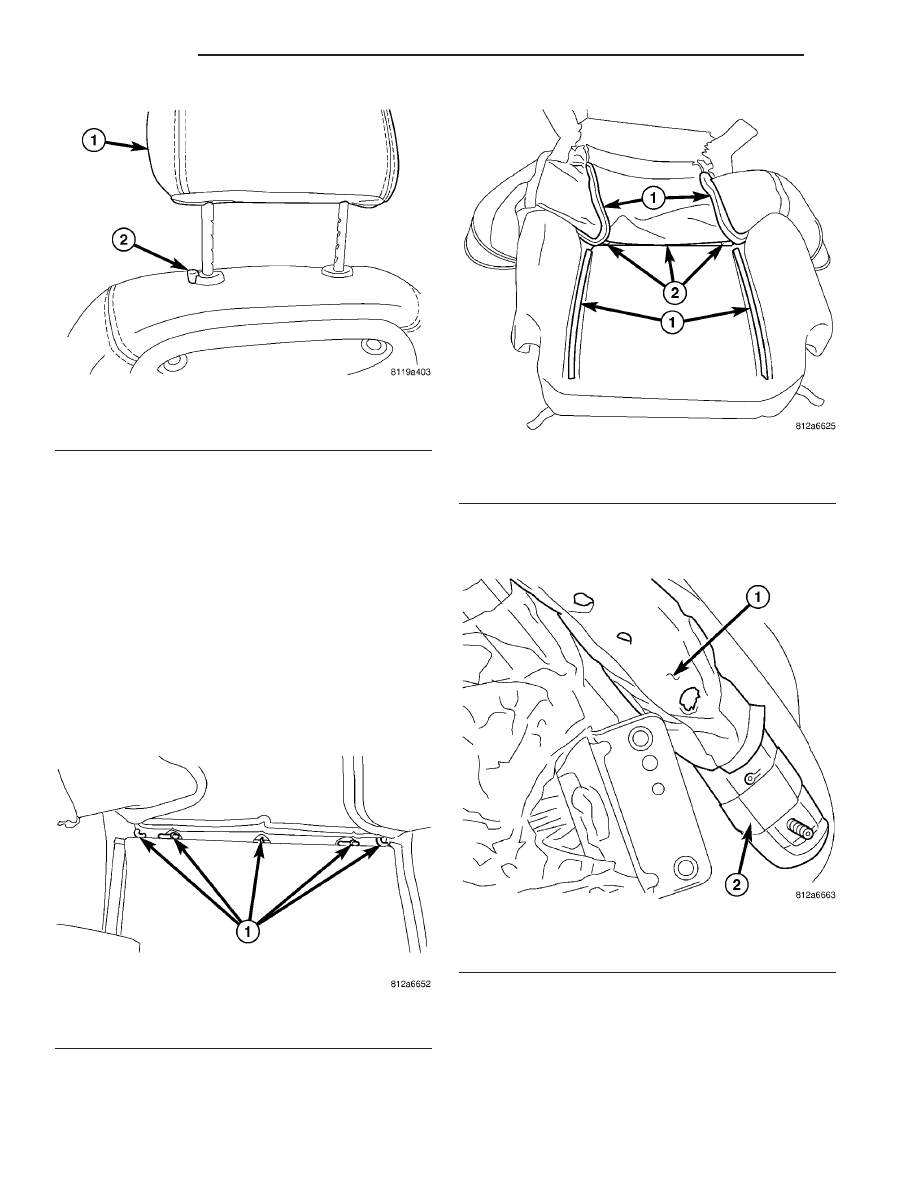

Fig. 124 HEADREST

1 - FRONT HEADREST
2 - RELEASE BUTTON

Fig. 125 SEAT BACK FOAM AND COVER 2

1 - HOG RINGS

Fig. 126 SEAT BACK FOAM AND COVER

1 - HOOK AND LOOP
2 - HOG RINGS

Fig. 127 AIR BAG MODULE

1 - SEAT BACK COVER SLEEVE
2 - AIRBAG MODULE

23 - 178

SEATS

PT

FRONT SEAT BACK COVER/FOAM (Continued)

(4) Install nuts attaching seat airbag to seat back

frame (Fig. 129).

(5) Place plastic cover on seat airbag module and

start rolling seat cover down into position (Fig. 130).

(6) Install seat back. (Refer to 23 - BODY/SEATS/

SEAT BACK - INSTALLATION).

(7) Place headrest adjuster caps into position and

tap them into place.

(8) Install headrest. (Refer to 23 - BODY/SEATS/

HEADREST - INSTALLATION).

(9) Install front seat into vehicle. (Refer to 23 -

BODY/SEATS/SEAT - INSTALLATION).

FRONT SEAT BACK COVER -
WITHOUT FRONT SEAT BACK
PANEL

REMOVAL

WARNING: BEFORE SERVICING THE SEAT BACK
COVER THE AIRBAG SYSTEM MUST BE DIS-
ARMED. FAILURE TO DO SO MAY RESULT IN ACCI-
DENTAL

DEPLOYMENT

OF

THE

AIRBAG

AND

POSSIBLE

PERSONAL

INJURY.

REFER

TO

RESTRAINT

SYSTEMS

FOR

SERVICE

PROCE-

DURES.

(1) Remove seat from vehicle.
(2) Remove headrest (Fig. 131).

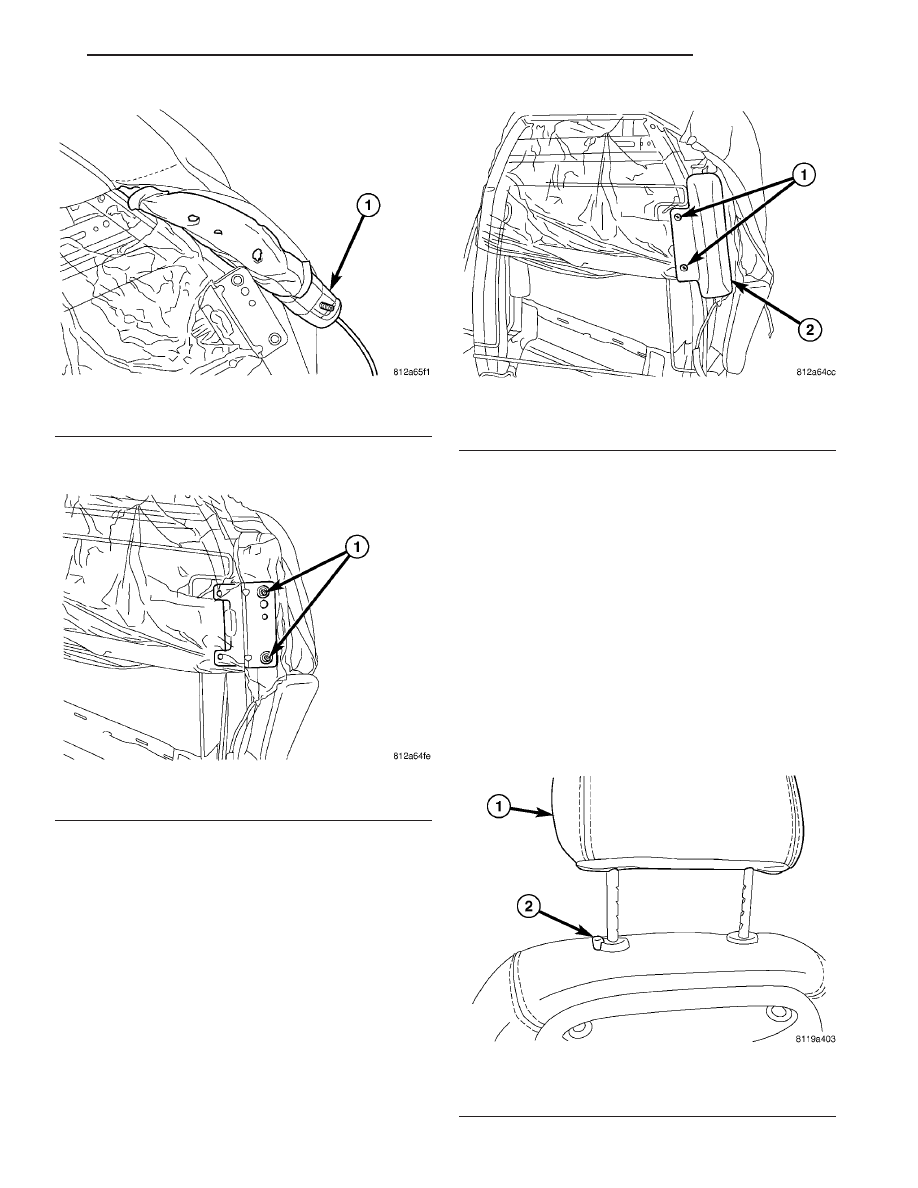

Fig. 128 AIR BAG MODULE

1 - REMOVE AIRBAG MODULE

Fig. 129 SEAT AIR BAG

1 - ATTACHING NUTS

Fig. 130 AIR BAG PLASTIC COVER

1 - ATTACHING SCREWS
2 - SIDE AIRBAG PLASTIC COVER

Fig. 131 HEADREST

1 - FRONT HEADREST
2 - RELEASE BUTTON

PT

SEATS

23 - 179

FRONT SEAT BACK COVER/FOAM (Continued)

(3) Remove headrest adjuster caps (Fig. 132) and

(Fig. 133).

(4) Remove seat armrest plug (Fig. 134).
(5) Remove seat armrest and lumbar handle if

equipped (Fig. 135).

(6) Remove upper riser shield, if equipped.

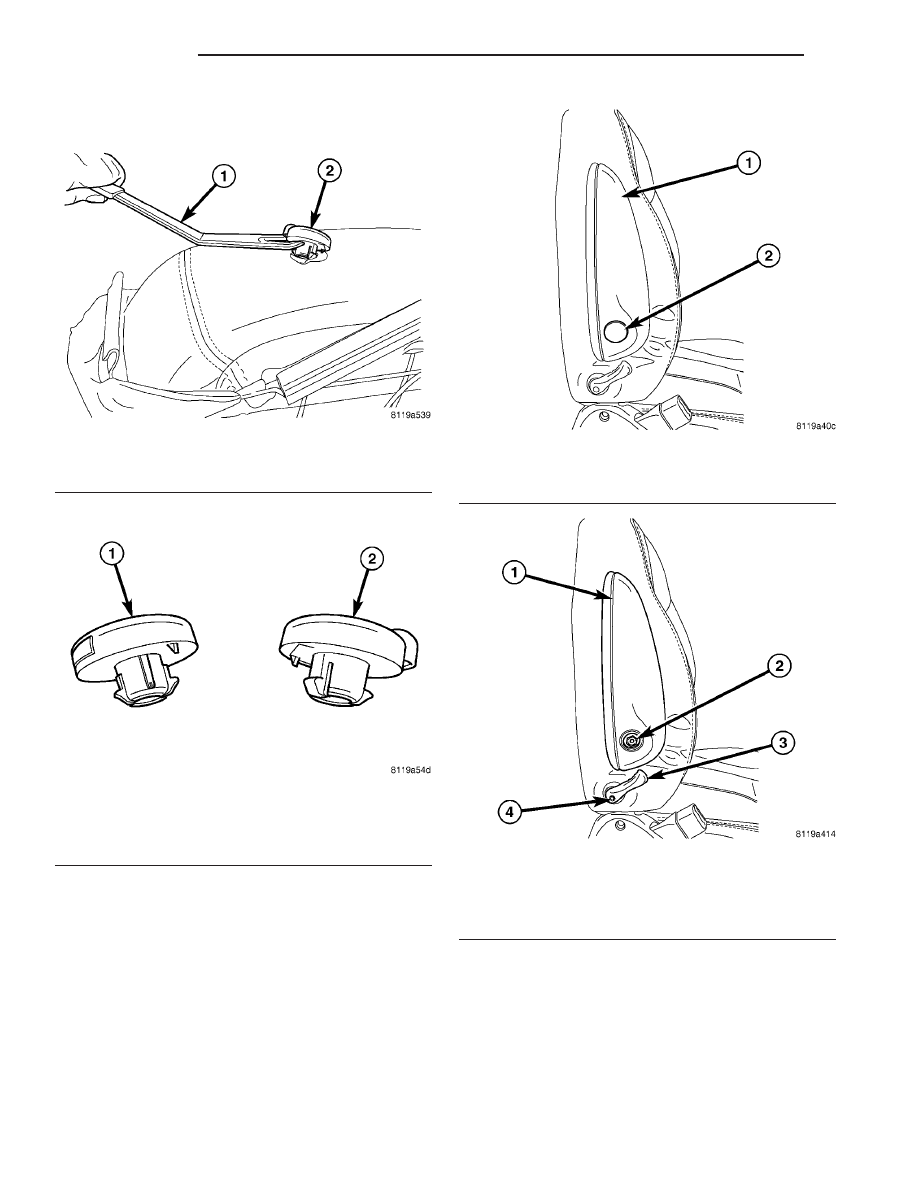

Fig. 132 HEADREST ADJUSTER CAP

1 - TRIM TOOL
2 - HEADREST ADJUSTER CAP

Fig. 133 HEADREST ADJUSTER CAP RIGHT AND

LEFT

1 - HEADREST ADJUSTER CAP WITH RELEASE TAB
2 - HEADREST ADJUSTER CAP WITH BUTTON

Fig. 134 ARMREST PLUG

1 - ARMREST
2 - PLUG

Fig. 135 ARMREST SCREW

1 - ARMREST
2 - ARMREST SCREW
3 - LUMBAR HANDLE
4 - LUMBAR HANDLE SCREW

23 - 180

SEATS

PT

FRONT SEAT BACK COVER - WITHOUT FRONT SEAT BACK PANEL (Continued)

(7) Vehicle with Seat Airbag and/or Heated Seat

System, will need to remove front seat cushion
frame.

(8) Remove the seat back recliner handle/fold flat

handle and front seat cushion shield. (Fig. 136) Dis-
connect wire connectors, if equipped.

(9) Remove front inner seat belt attaching screw

and inboard seat side shield (Fig. 137).

(10) Remove front seat cushion screws, two front

side and two rear (Fig. 138) and (Fig. 139).

(11) Disconnect any electrical connectors and wire

ties from the seat back that are connected under the
seat cushion, if equipped.

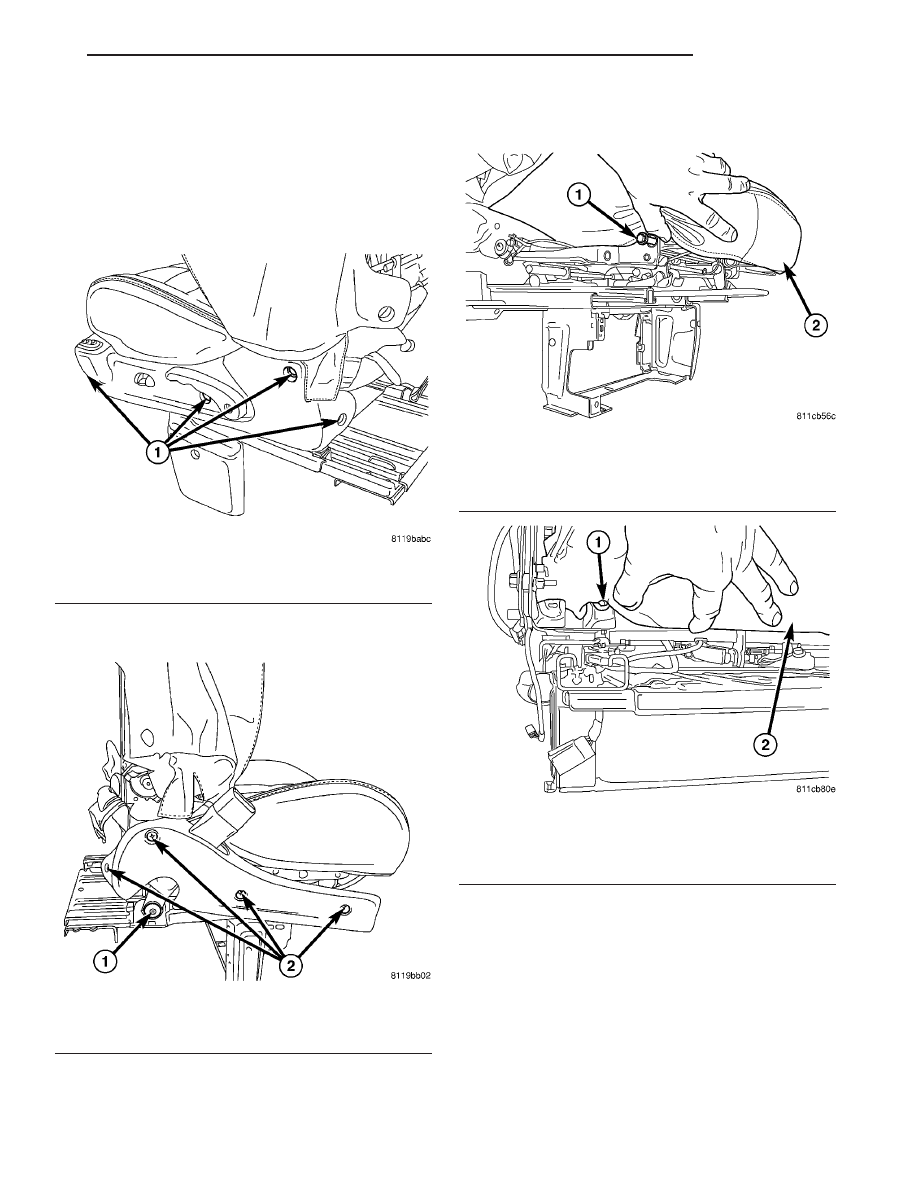

Fig. 136 SEAT SIDE SHIELD - OUTBOARD

1 - ATTACHING SCREWS

Fig. 137 SEAT SIDE SHIELD - INBOARD

1 - FRONT INNER SEAT BELT ATTACHING SCREW
2 - SHIELD ATTACHING SCREWS

Fig. 138 FRONT SIDE ATTACHING SCREW FRONT

CUSHION

1 - FRONT SIDE ATTACHING SCREW
2 - FRONT SEAT CUSHION

Fig. 139 REAR ATTACHING SCREW - FRONT SEAT

CUSHION

1 - REAR ATTACHING SCREW
2 - FRONT SEAT CUSHION

PT

SEATS

23 - 181

FRONT SEAT BACK COVER - WITHOUT FRONT SEAT BACK PANEL (Continued)
