(11) Place front of console into place and then rear

over parking brake handle.

(12) Lift up the front of the console and connect

one wire connector to console mounted auxiliary
power outlet.

(13) Release parking brake handle.
(14) Connect wiring to rear power window switch

and snap into rear of center console.

(15) Install four screws to center console.
(16) Install two retaining bolts at the left side of

the center support bracket (Fig. 18).

(17) Install the two left side A-pillar, instrument

panel retaining bolts and one nut (Fig. 17).

(18) Connect the five left side wiring connectors:

(a) Data Link Connector
(b) Two main instrument panel connectors.
(c) Brake Switch
(d) Left Side Body Harness
(e) Left Door Harness

(19) Place the left end cap in position and snap

into place.

(20) Install two screws to the left instrument panel

end cap.

(21) Install the two brake pedal support bracket,

instrument panel retaining bolts (Fig. 16).

(22) Install steering column:

(a) Place column in instrument panel opening.
(b) Install the four retaining nuts to the steering

column.

(c) Install the steering column pinch bolt at the

base of the lower coupler.
(23) Connect the steering column wire connectors:

(a) Ignition Switch
(b) Multi-Function Switch
(c) Clockspring

(24) Place steering column cover in position and

make sure the orientation of the hinge is correct and
snap bezel hinge into place

(25) Rotate steering column cover upward and

snap into place.

(26) Place

upper

and

lower

steering

column

shrouds into place and snap together.

(27) Install the two retaining screws to the upper

and lower steering column shrouds.

(28) Place HVAC control head into place in instru-

ment panel.

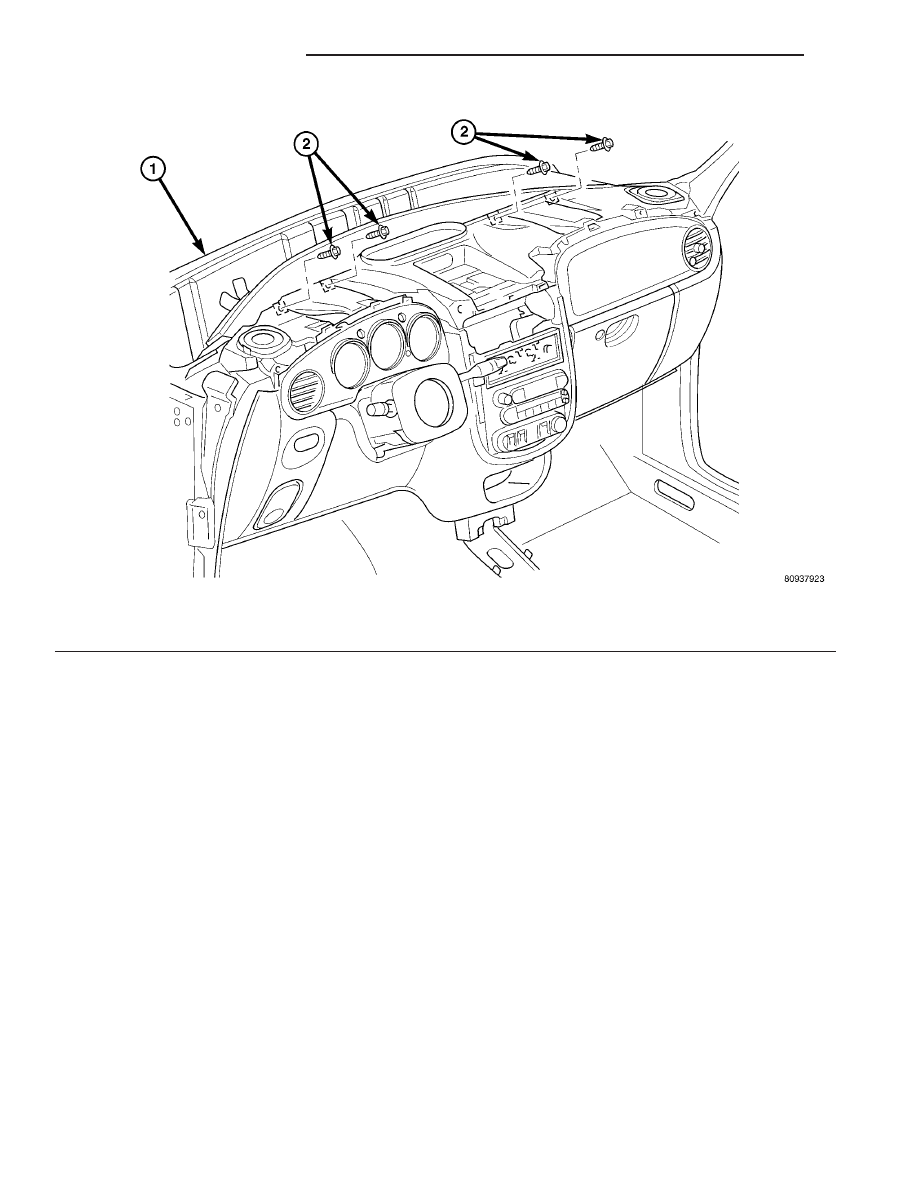

Fig. 20 INSTRUMENT PANEL FENCE LINE RETAINING BOLTS

1 - WINDSHIELD COWL

2 - INSTRUMENT PANEL COWL ATTACHING SCREW(S)

23 - 110

INSTRUMENT PANEL

PT

INSTRUMENT PANEL ASSEMBLY (Continued)

(29) Connect the following onto the HVAC control

head:

(a) Two control cables
(b) Vacuum harness connector
(c) One wiring connector

(30) Install the two screws retaining the HVAC

control head.

(31) Install the instrument panel top cover.

(a) Place the top cover into place. Line up the

fasteners with each slot and firmly snap into place.

(b) Install the two top cover retaining screws.
(c) Place the center bezel into position, lining up

the fasteners with the slots and snap into place.

(d) Install the HVAC control knobs.
(e) Install the one center bezel retaining screw.
(f) Connect the harness connector to the front

power window switch. Align the front power win-
dow switch into the instrument panel center bezel
opening and snap into place.

(g) Install the left and right A-pillar trim.

(32) Connect the battery negative cable (Fig. 14).
(33) Close hood.
(34) Verify vehicle and system operation.

INSTRUMENT PANEL CENTER
BEZEL

REMOVAL

(1) Open hood.
(2) Disconnect and isolate the battery negative

cable (Fig. 14).

(3) Using a trim stick (special tool #C-4755) or

equivalent, gently pry out the front power window
switch from the instrument panel switch bezel (Fig.
21) and disconnect the switch electrical connector.

(4) Remove HVAC control knobs from control head

(Fig. 22).

(5) Remove one retaining screw to center bezel

inside window switch opening (Fig. 23).

(6) Using a trim stick or equivalent, gently pry the

center bezel out of the instrument panel and remove
(Fig. 23) from vehicle.

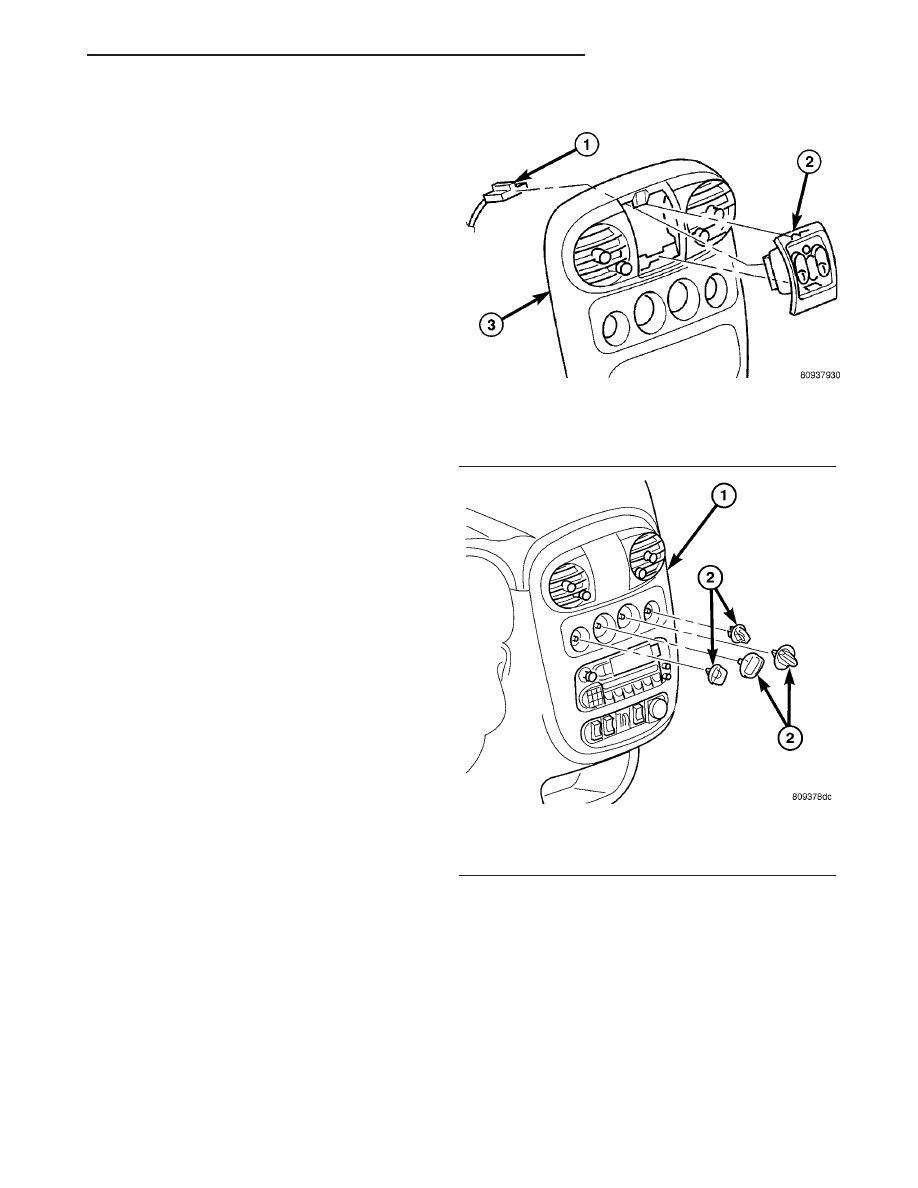

Fig. 21 FRONT POWER WINDOW SWITCH

1 - FRONT POWER WINDOW SWITCH CONNECTOR
2 - FRONT POWER WINDOW SWITCH
3 - INSTRUMENT PANEL BEZEL

Fig. 22 HVAC CONTROL KNOBS

1 - CENTER BEZEL
2 - HVAC KNOB(S)

PT

INSTRUMENT PANEL

23 - 111

INSTRUMENT PANEL ASSEMBLY (Continued)

INSTALLATION

(1) Place center bezel over opening. Align the

retaining clips and press firmly into place (Fig. 23).

(2) Install one center bezel retaining screw.
(3) Reconnect the front power window switch con-

nector and reinstall into center bezel opening (Fig.
21).

(4) Install the four HVAC control knobs (Fig. 22).
(5) Reconnect the battery negative cable (Fig. 14).
(6) Close hood.
(7) Verify operation of vehicle and systems.

INSTRUMENT PANEL CENTER
BEZEL CONTROL KNOBS

REMOVAL

(1) Open door.
(2) Pull off the HVAC control knobs (Fig. 22).

INSTALLATION

(1) Install the HVAC control knobs (Fig. 22).
(2) Close door.
(3) Verify vehicle and system operation.

INSTRUMENT PANEL END CAP

REMOVAL

LEFT END CAP

(1) Remove the left lower instrument panel bezel.

Pull top rearward, lower to floor and with a quick
pulling motion remove off instrument panel.

(2) Remove two screws to the left instrument

panel end cap.

(3) Pull the left end cap rearward to unsnap (Fig.

24). Maneuver it out from underneath the left A-pil-
lar trim and top cover. Removal of these components
is not necessary.

(4) Disconnect the power mirror switch wiring con-

nector (if equipped) and remove from vehicle.

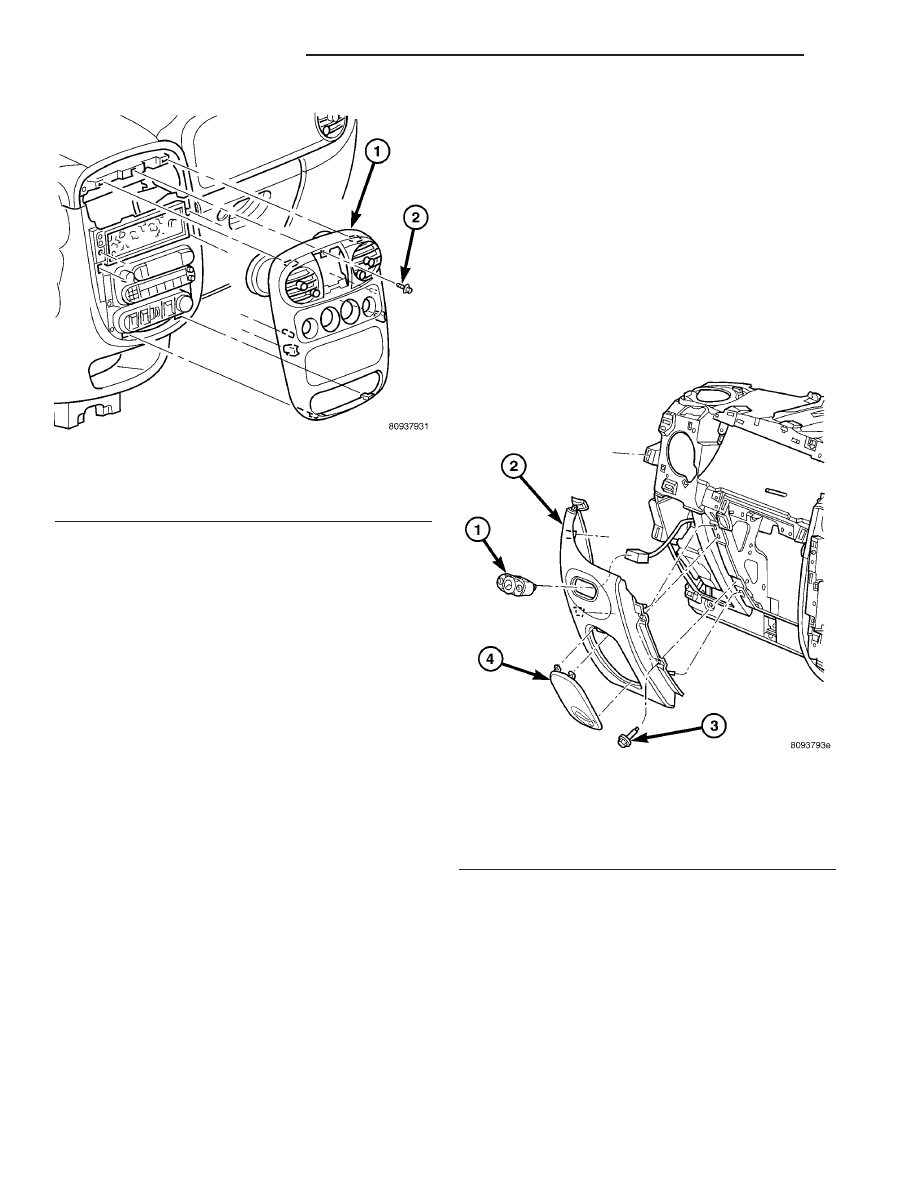

Fig. 23 INSTRUMENT PANEL CENTER BEZEL AND

RETAINING SCREW

1 - CENTER BEZEL
2 - ATTACHING SCREW

Fig. 24 LEFT INSTRUMENT PANEL END CAP -

TYPICAL RT & LT SIDE

1 - POWER MIRROR SWITCH
2 - INSTRUMENT PANEL LEFT END CAP
3 - ATTACHING SCREW(S)
4 - INSTRUMENT PANEL FUSE ACCESS COVER

23 - 112

INSTRUMENT PANEL

PT

INSTRUMENT PANEL CENTER BEZEL (Continued)

RIGHT END CAP

(1) Remove glove box assembly:
(2) Open glove box and push in on the sides of the

glove box bin to allow the retainers to clear the
instrument panel.

(3) Let the glove box drop down to the floor.
(4) Remove two screws to the right instrument

panel end cap.

(5) Pull end cap rearward to unsnap and remove

from vehicle. Maneuver it out from underneath the
right A-pillar trim and top cover. Removal of these
components is not necessary.

INSTALLATION

LEFT END CAP

(1) Connect the power mirror switch wiring con-

nector (if equipped).

(2) Place the left end cap in position and snap into

place. Make sure that it is underneath the A-pillar
trim and top cover.

(3) Install two screws to the left instrument panel

end cap.

(4) Place left lower instrument panel bezel in posi-

tion and make sure the orientation of the hinge is
correct and snap bezel hinge into place

(5) Roll bezel upward and snap into place.

RIGHT END CAP

(1) Place the right end cap in position and snap

into place. Make sure that it is underneath the A-pil-
lar trim and top cover.

(2) Install two screws to the right instrument

panel end cap.

(3) Lift glove box assembly up, push in on the box/

bin sides to allow the glove box retainers to pass by
the instrument panel.

(4) Close glove box door.

INSTRUMENT PANEL TOP
COVER

REMOVAL

(1) Open hood.
(2) Disconnect and isolate the battery negative

cable (Fig. 14).

(3) Using a trim stick (special tool #C-4755) or

equivalent, gently pry off the left and right A-pillar
trim.

(4) Using a trim stick or equivalent, gently pry out

the front power window switch from the instrument
panel center bezel. Disconnect the harness connector
and remove (Fig. 21).

(5) Remove the one center bezel retaining screw

(Fig. 23).

(6) Pull off the HVAC control knobs (Fig. 22).
(7) Using a trim stick or equivalent, gently pry off

the center bezel and remove (Fig. 23).

(8) Remove the two top cover attaching screws

(Fig. 25).

(9) Gently pull rearward on the top cover and

unlatch it from the instrument panel and remove
(Fig. 26).

INSTALLATION

(1) Place the top cover into place. Line up the fas-

teners with each slot and firmly, pushing forward,
snap into place (Fig. 14).

(2) Install the two top cover attaching screws (Fig.

25).

(3) Place the center bezel into position, lining up

the fasteners with the slots and snap into place (Fig.
23).

(4) Install the HVAC control knobs (Fig. 22).
(5) Install the one center bezel retaining screw

(Fig. 23).

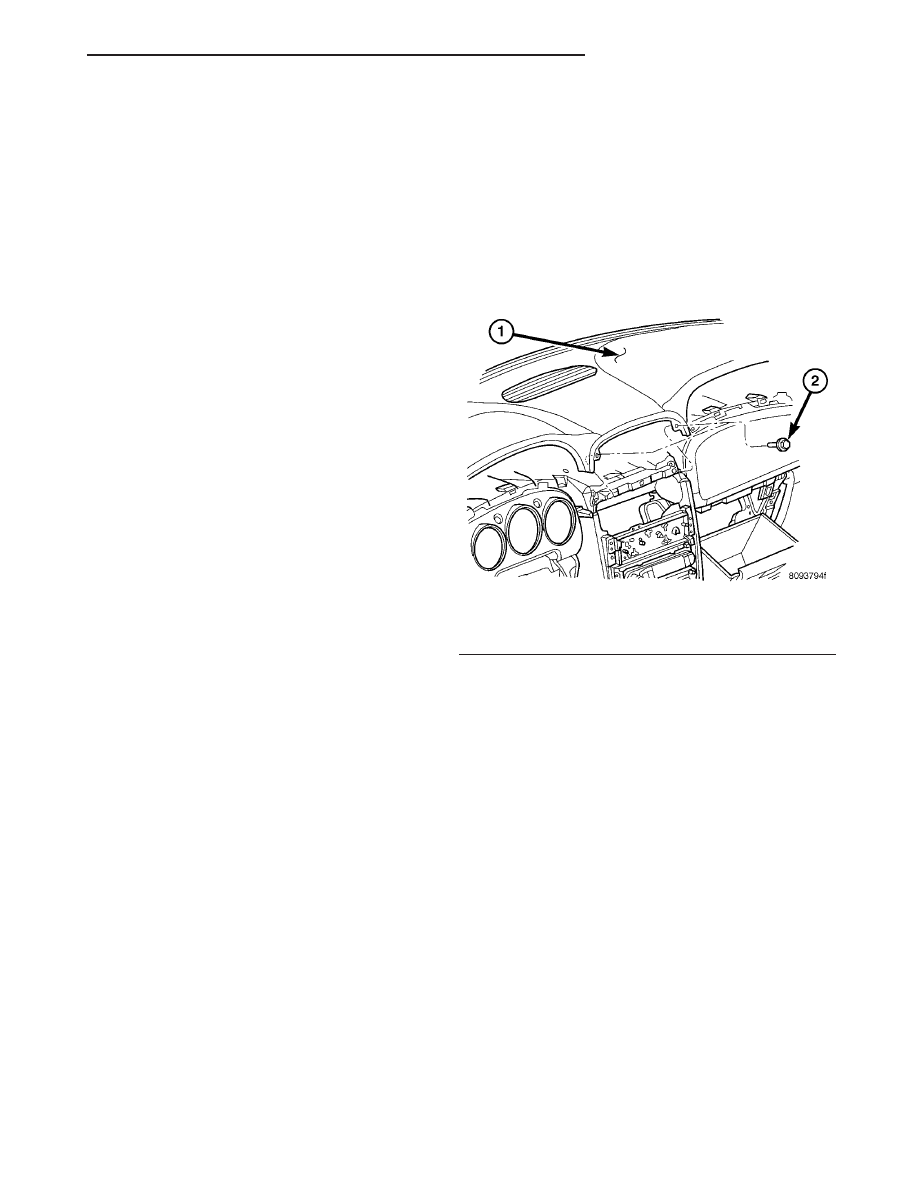

Fig. 25 TOP COVER RETAINING SCREWS

1 - INSTRUMENT PANEL TOP COVER
2 - ATTACHING SCREW(S)

PT

INSTRUMENT PANEL

23 - 113

INSTRUMENT PANEL END CAP (Continued)
