INSTALLATION

NOTE: The entire folding top assembly should
never be adjusted at its mounting points. The fold-
ing top has been fixture set to correlate with the
location of the side glass. This section describes
the process to replace the folding by locating the
new folding top in the same position as the part
requiring replacement.

(1) Install the new folding top into the vehicle (Fig.

15).

(2) Align the main pivot bracket attaching points

with the marked position of the original folding top.

(3) Install 1 main pivot bracket bolt at a time

while visually verifying the position is the same as
the original folding top.

(4) Install the support brackets (Fig. 16).
(5) Install the exterior belt molding (Fig. 17). (Fig.

18).

(6) Install three bolts attaching each main pivot

bracket to the vehicle body (Fig. 19).

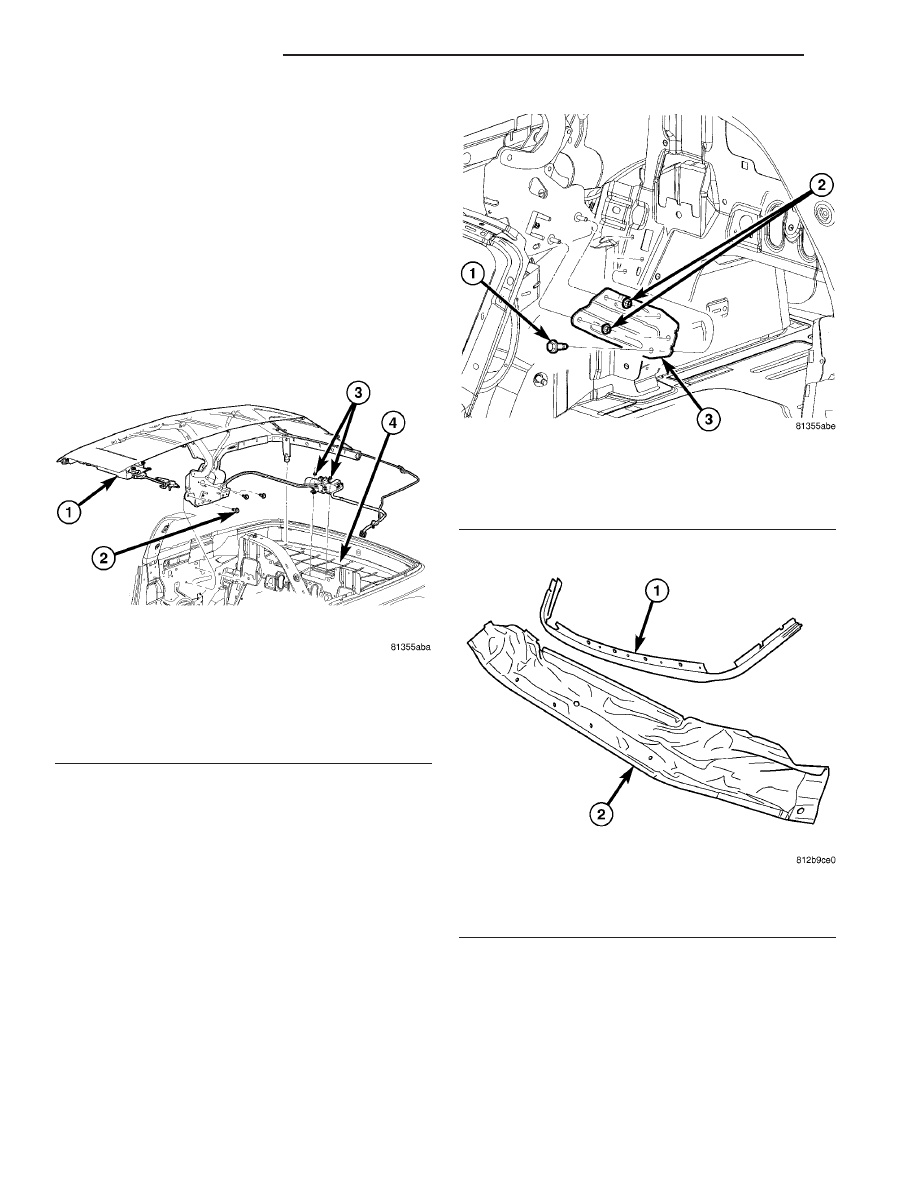

Fig. 15 FOLDING TOP ASSEMBLY

1 - FOLDING TOP ASSEMBLY
2 - FOLDING TOP PIVOT BRACKET TO QUARTER INNER
REINFORCEMENT ATTACHING SCREWS
3 - HYDRAULIC PUMP ATTACHING NUTS
4 - REAR SHELF PANEL

Fig. 16 SHELF SEAT BRACKET

1 - ATTACHING SCREWS (3 PER SIDE)
2 - ATTACHING NUTS (2 PER SIDE)
3 - SEAT BACK SUPPORT BRACKET TO FOLDING TOP PIVOT
BRACKET

Fig. 17 REAR WEATHERSTRIP

1 - REAR WEATHERSTRIP
2 - WATER TROUGH

23 - 18

CONVERTIBLE TOP

PT

FOLDING TOP ASSEMBLY (Continued)

(7) Install the water trough into the folding top

floating bow (Fig. 20).

(8) Lower the folding top into the stowed position.
(9) Connect the wire harness from the main body

harness at the left side support bracket (between the
main pivot bracket and the rear seat back support)

(10) Install two nuts at the hydraulic pump assem-

bly (Fig. 21).

(11) Install

six

push-in

clips

(3/side)

on

the

hydraulic hoses and wire harness (Fig. 22).

(12) Install the hydraulic pump cover (Fig. 23).

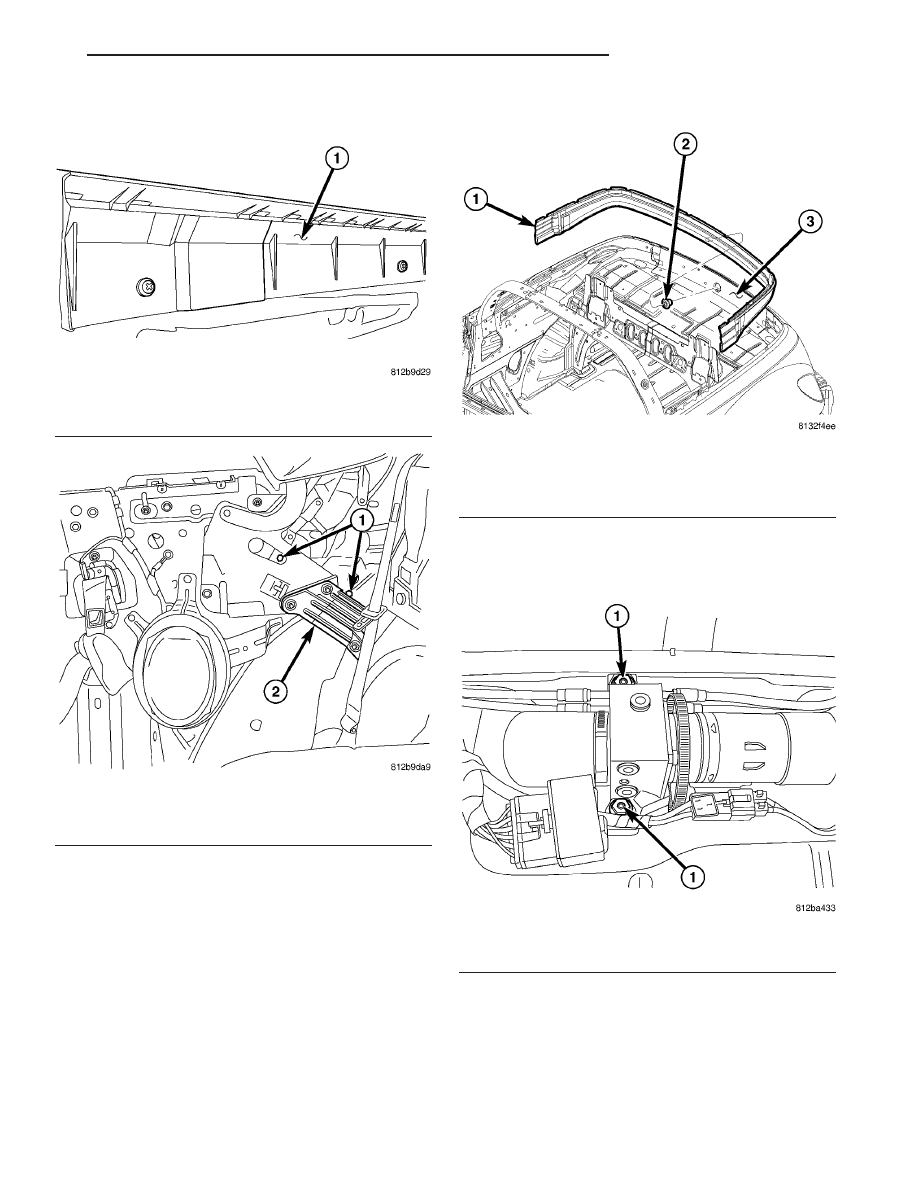

Fig. 18 TROUGH AND WEATHERSTRIP

1 - REAR UPPER DECK MOLDING ATTACHING SCREWS

Fig. 19 CYLINDER BOLTS

1 - HYDRAULIC CYLINDER RETAINING BOLTS
2 - SEAT BACK SUPPORT BRACKET

Fig. 20 SHELF TROUGH

1 - SHELF TROUGH
2 - REAR CLOSURE GROMMET
3 - SHELF PANEL

Fig. 21 PUMP MOUNTING

1 - MOTOR/HYDRAULIC PUMP RETAINING NUTS

PT

CONVERTIBLE TOP

23 - 19

FOLDING TOP ASSEMBLY (Continued)

(13) Install the rear seat back. (Refer to 23 -

BODY/SEATS/REAR

SEAT

BACK

-

INSTALLA-

TION).

(14) Install the well liner (Fig. 24) and (Fig. 25).
(15) Install the rear quarter trim panels. (Refer to

23 - BODY/INTERIOR/REAR QUARTER PANEL
TRIM - INSTALLATION).

(16) Install the rear seat cushion. (Refer to 23 -

BODY/SEATS/SEAT CUSHION - INSTALLATION).

(17) Verify that the dowel pins are properly

aligned with the dowel pin receptacles in the wind-
shield frame mounted strikers). If required, adjust
the C-link stop-screws as described in Adjustments of
the C-link Stop Screws. (Refer to 23 - BODY/CON-
VERTIBLE TOP - ADJUSTMENTS).

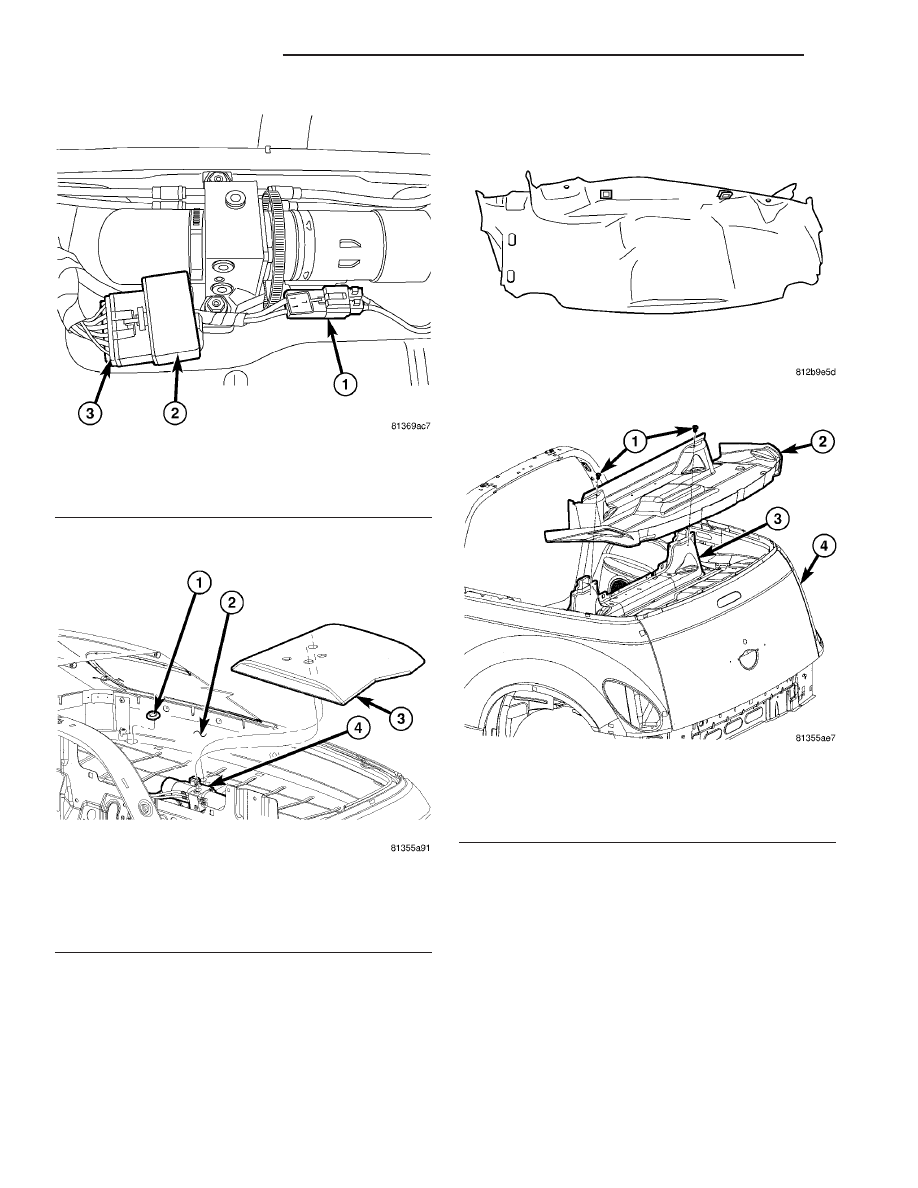

Fig. 22 MOTOR/HYDRAULIC PUMP ASSEMBLY

1 - MOTOR/HYDRAULIC PUMP CONNECTOR
2 - MOTOR/HYDRAULIC PUMP RELAY
3 - MOTOR/HYDRAULIC PUMP RELAY CONNECTOR

Fig. 23 HYDRAULIC PUMP COVER

1 - TENSION STRAP PLUG
2 - SHELF PANEL
3 - PROTECTIVE COVER
4 - HYDRAULIC PUMP

Fig. 24 WELL LINER

Fig. 25 CONVERTIBLE TOP WELL

1 - PUSH PIN FASTENERS, IF EQUIPPED
2 - CONVERTIBLE TOP WELL
3 - REAR SEAT BACK PANEL
4 - BODY

23 - 20

CONVERTIBLE TOP

PT

FOLDING TOP ASSEMBLY (Continued)

FOLDING TOP COVER
ASSEMBLY

REMOVAL

(1) Open the folding top to half position that each

area is able to access (Fig. 26).

(2) Unscrew 12 screws to remove Canopy from

front header (Fig. 27).

(3) Remove canopy adhesive tape from the front

header edges.

(4) Remove tension cable with two spring clips on

each side (Fig. 28) and (Fig. 29).

(5) Fold the canopy back to the B-Bow (Fig. 30).
(6) Unscrew nine screws to remove the headliner

from the front header.

(7) Remove five screws from each bow strip (Fig.

31).

(8) Remove the headliner attachments (elastic

straps) from the folding top frame.

(9) Remove C-Post flaps from the C-Post stamping

(two expanding two rivets per side).

(10) Remove screws from the floating bow to

detach the headliner (Fig. 32).

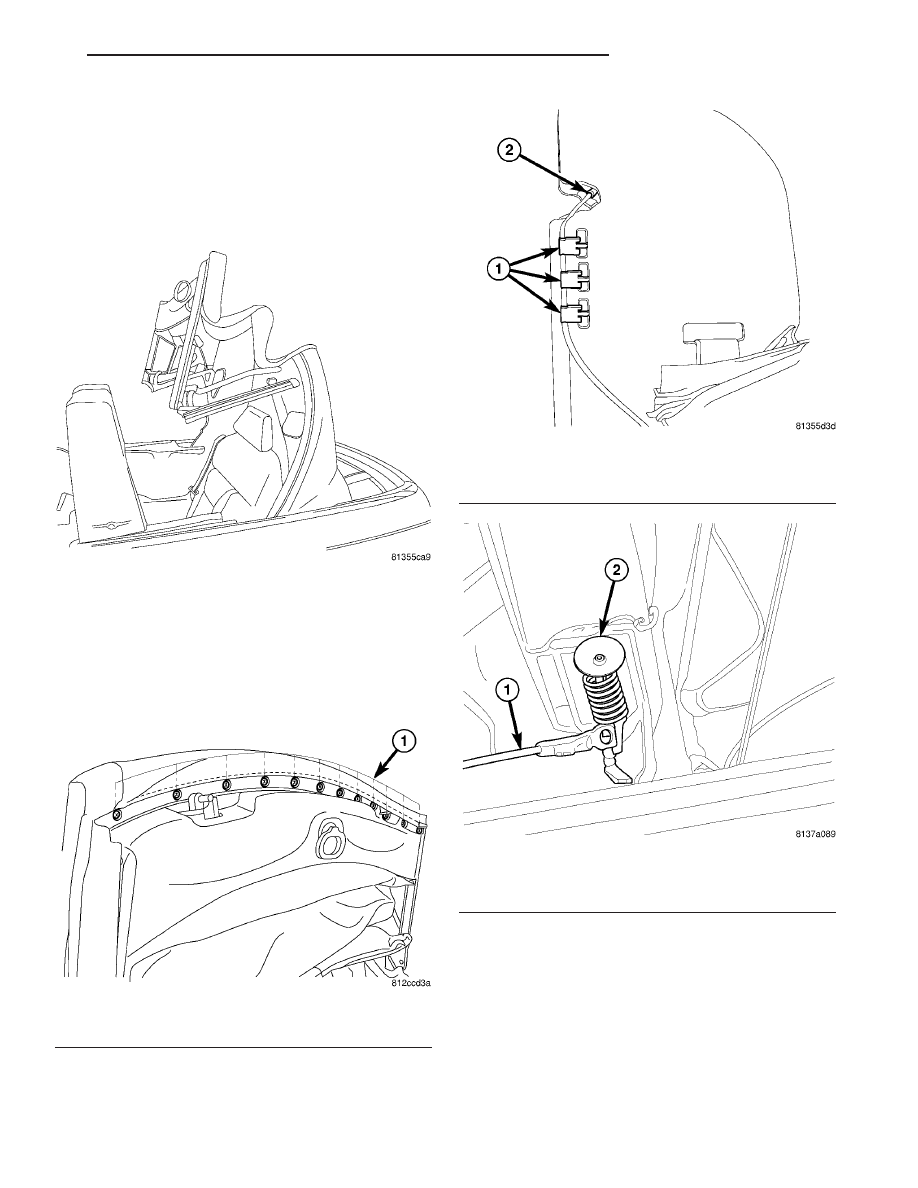

Fig. 26 PARTIAL UP POSITION

Fig. 27 TOP COVER FRONT HEADER

1 - ATTACHING SCREWS (12)

Fig. 28 CABLE

1 - THREE CLIPS
2 - CABLE END

Fig. 29 TENSION CABLE SPRING

1 - CABLE
2 - SPRING
