(4) Remove 2/4 Accumulator Retaining Plate (Fig.

387).

(5) Remove 2/4 Accumulator components as shown

in (Fig. 388).

(6) Remove Valve Body to Transfer Plate screws

(Fig. 389).

(7) Invert assembly and remove Transfer Plate

(Fig. 390). Beware of loose check balls.

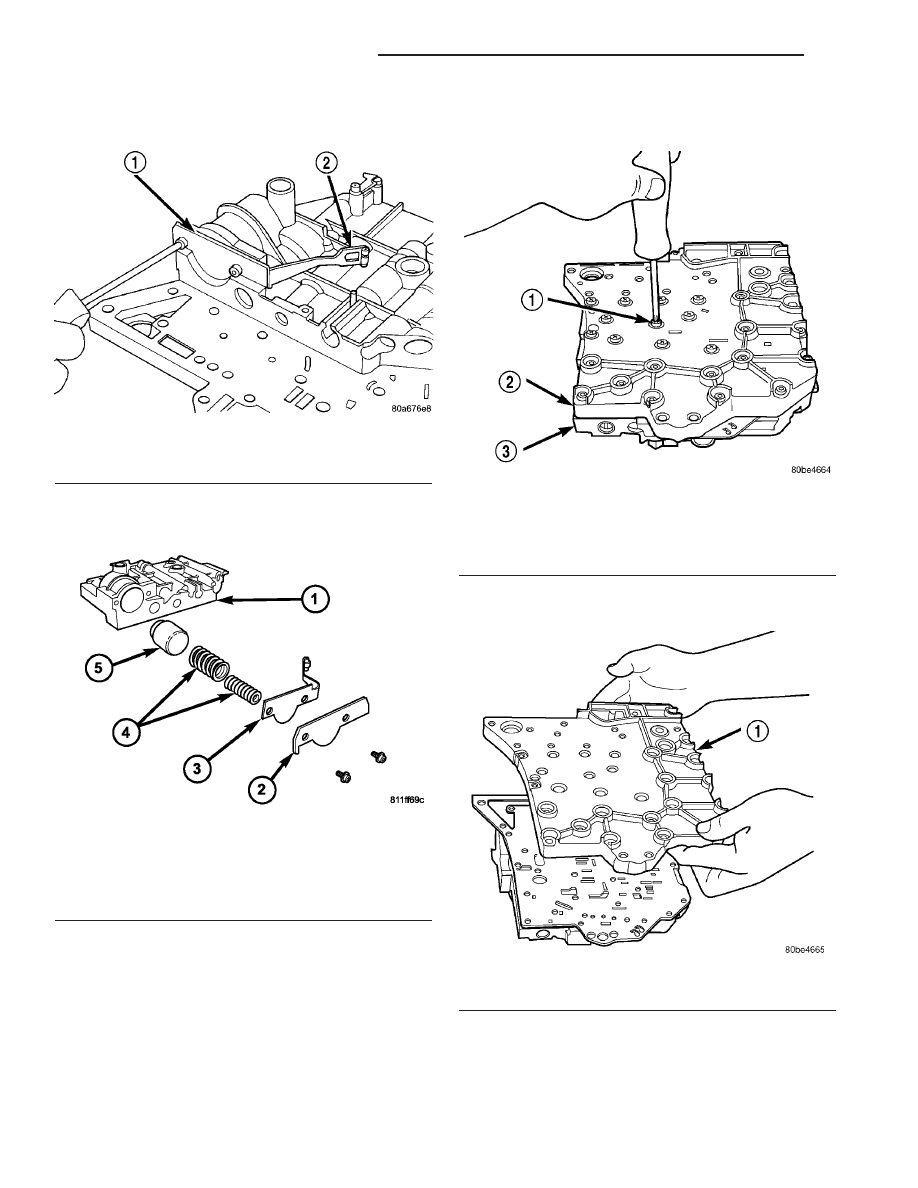

Fig. 387 2/4 Accumulator Retaining Plate

1 - 2–4 ACCUMULATOR RETAINING PLATE
2 - DETENT SPRING

Fig. 388 2/4 Accumulator Assembly

1 - VALVE BODY
2 - RETAINER PLATE
3 - DETENT SPRING
4 - RETURN SPRINGS
5 - PISTON

Fig. 389 Remove Valve Body to Transfer Plate

Screws

1 - SCREW (24)
2 - TRANSFER PLATE
3 - VALVE BODY

Fig. 390 Remove Transfer Plate

1 - TRANSFER PLATE

21 - 306

40TE AUTOMATIC TRANSAXLE

PT

VALVE BODY (Continued)

(8) Remove oil screen (Fig. 391).

(9) Remove the overdrive clutch (#5) check valve

(Fig. 392)

(10) Remove separator plate (Fig. 393).

(11) Remove thermal valve (Fig. 394).

(12) Remove check balls (Fig. 395).

NOTE: Tag all valve/spring assemblies for reassem-
bly identification.

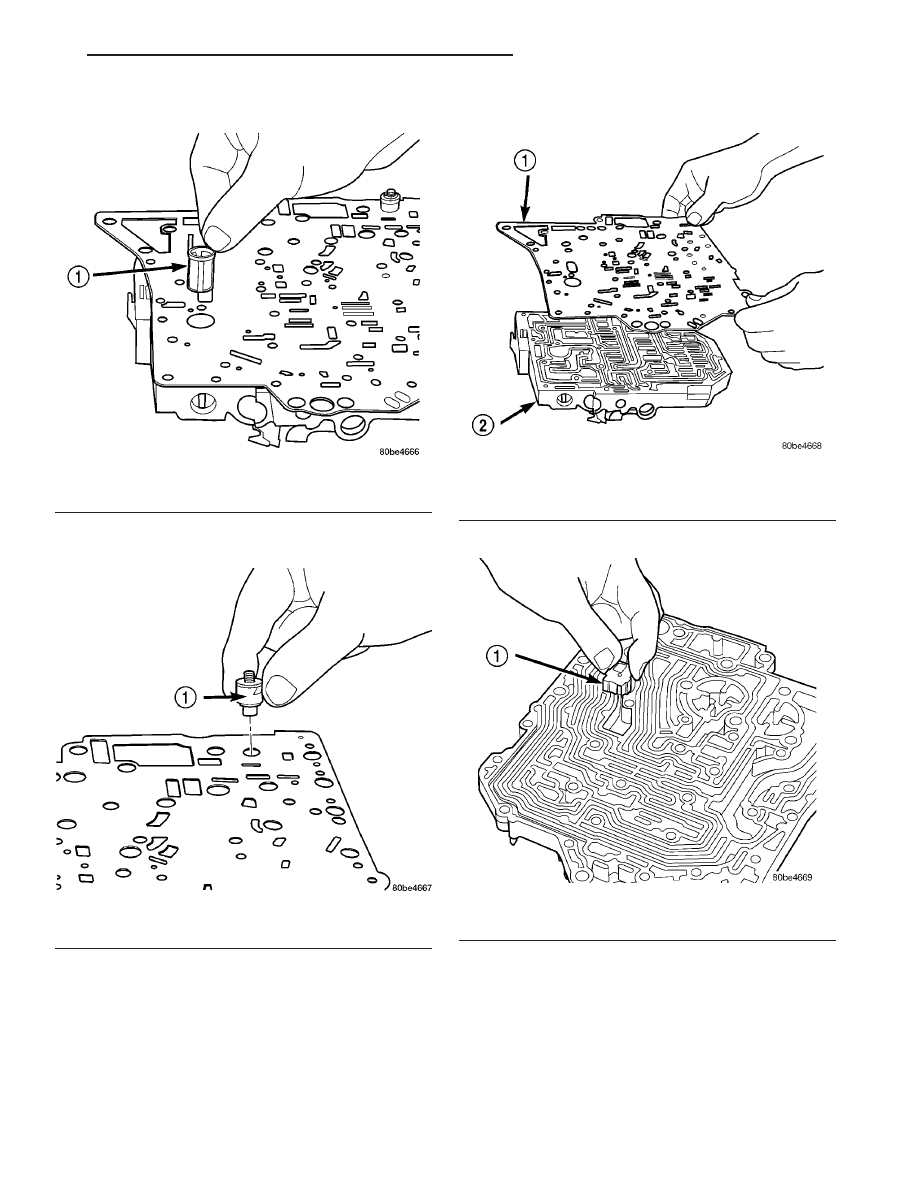

Fig. 391 Remove Oil Screen

1 - OIL SCREEN

Fig. 392 Remove Overdrive Clutch (#5) Check Valve

1 - OVERDRIVE CLUTCH (#5) CHECK VALVE

Fig. 393 Remove Separator Plate

1 - SEPARATOR PLATE
2 - VALVE BODY

Fig. 394 Remove Thermal Valve

1 - THERMAL VALVE

PT

40TE AUTOMATIC TRANSAXLE

21 - 307

VALVE BODY (Continued)

(13) Remove dual retainer plate using Tool 6301

(Fig. 396).

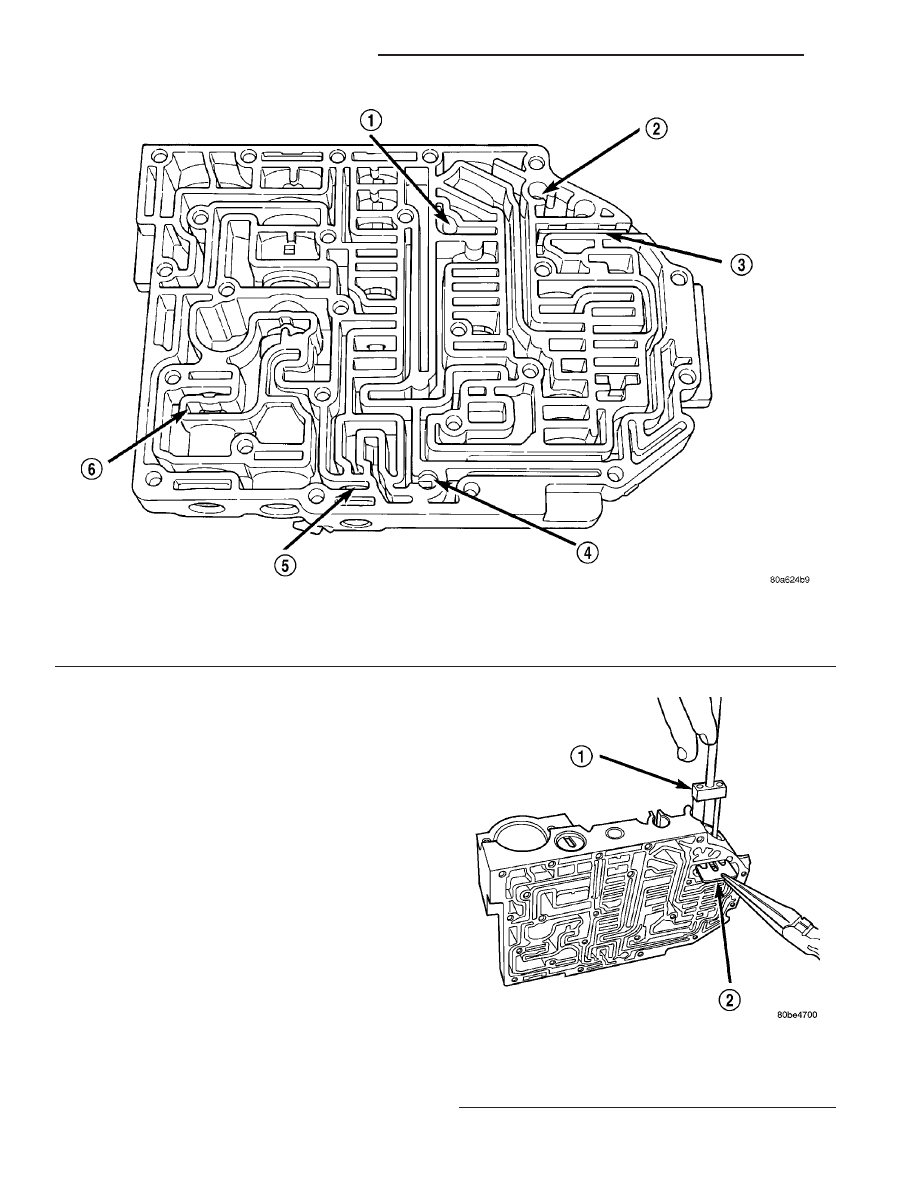

Fig. 395 Ball Check Location

1 - (#4) BALL CHECK LOCATION
2 - (#2) BALL CHECK LOCATION
3 - RETAINER

4 - (#3) BALL CHECK LOCATION
5 - LOW/REVERSE SWITCH VALVE
6 - T/C LIMIT VALVE

Fig. 396 Remove Dual Retainer Plate using Tool

6301

1 - TOOL 6301
2 - RETAINER

21 - 308

40TE AUTOMATIC TRANSAXLE

PT

VALVE BODY (Continued)

(14) Remove regulator valve spring retainer (Fig.

397).

(15) Remove remaining retainers as shown in (Fig.

398).

(16) Remove valves and springs as shown in (Fig.

399).

NOTE: Refer to Valve Body Cleaning and Inspection
for cleaning procedures.

ASSEMBLY

NOTE: If valve body assembly is reconditioned, the
PCM/TCM Quick Learn Procedure must be per-
formed. (Refer to 8 - ELECTRICAL/ELECTRONIC
CONTROL

MODULES/TRANSMISSION

CONTROL

MODULE - STANDARD PROCEDURE)

(1) Install valves and springs as shown in (Fig.

399).

(2) Install regulator valve spring retainer (Fig.

400).

(3) Install dual retainer plate using Tool 6301 (Fig.

401).

(4) Verify that all retainers are installed as shown

in (Fig. 402). Retainers should be flush or below
valve body surface.

(5) Install check balls into position as shown in

(Fig. 403). If necessary, secure them with petrolatum
or transmission assembly gel for assembly ease.

(6) Install thermal valve into transfer plate (Fig.

404).

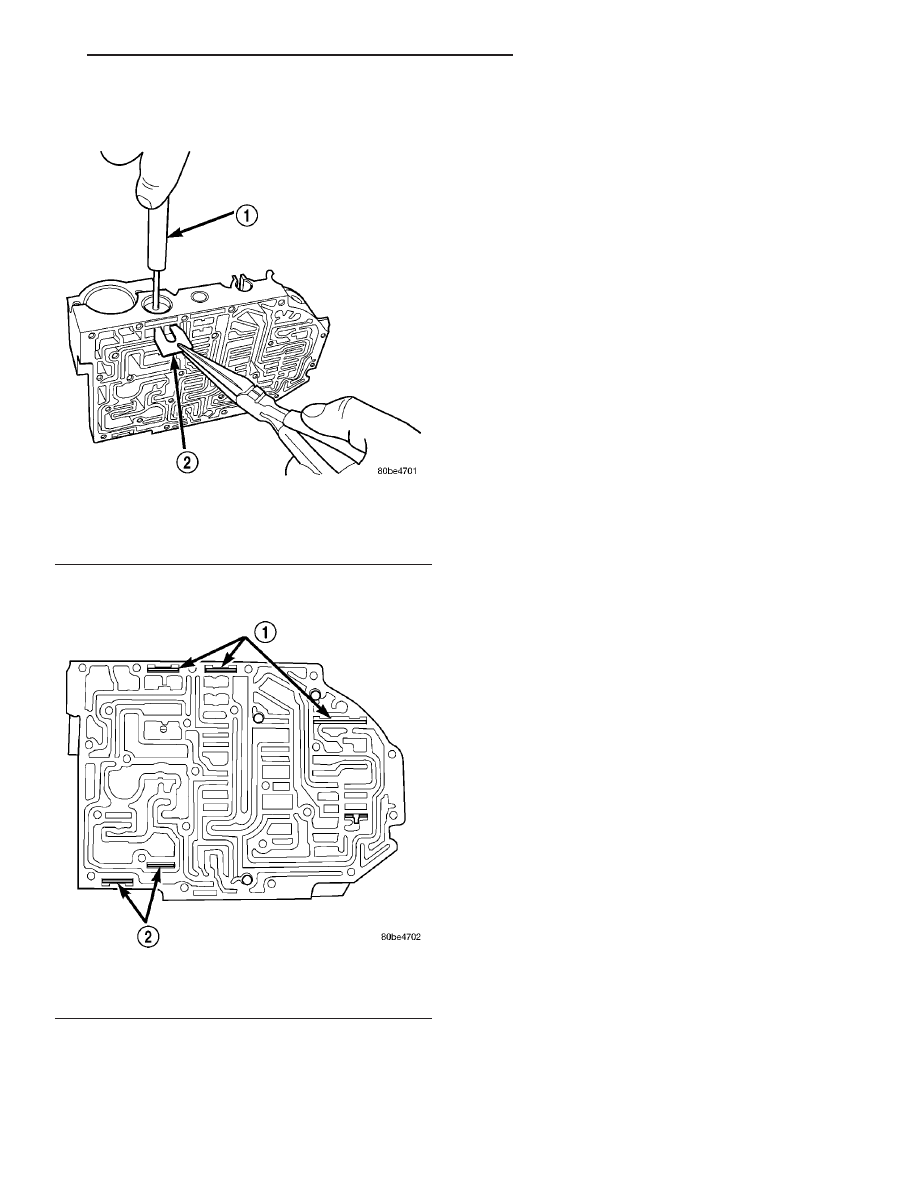

Fig. 397 Remove Regulator Valve Spring Retainer

using Tool 6302

1 - TOOL 6302
2 - RETAINER

Fig. 398 Valve Retainer Location

1 - RETAINER
2 - RETAINER
