(32) Install the transfer shaft gear using Tool 6261

(Fig. 124).

CAUTION: Install a NEW retaining nut, as the origi-
nal nut MUST NOT be reused.

(33) Install the new retaining nut and washer.
(34) Using Tool 6259, torque transfer gear retain-

ing nut to 271 N·m (200 ft. lbs.) (Fig. 125).

(35) Measure transfer shaft end play. Transfer

shaft end play should be within 0.05-0.10 mm
(0.002-0.004 in.). If the end play is too high, install a
0.04 mm (0.0016 in.) thicker shim. If the end play is
too low, install a 0.04 mm (0.0016 in.) thinner shim.
Repeat until 0.05-0.10 mm (0.002-0.004 in.) end play
is obtained.

(36) Install a bead of Mopar

t ATF RTV (MS-GF41)

to transfer gear cover (Fig. 126).

(37) Install transfer gear cover-to-case bolts and

torque to 20 N·m (175 in. lbs.) torque (Fig. 127).

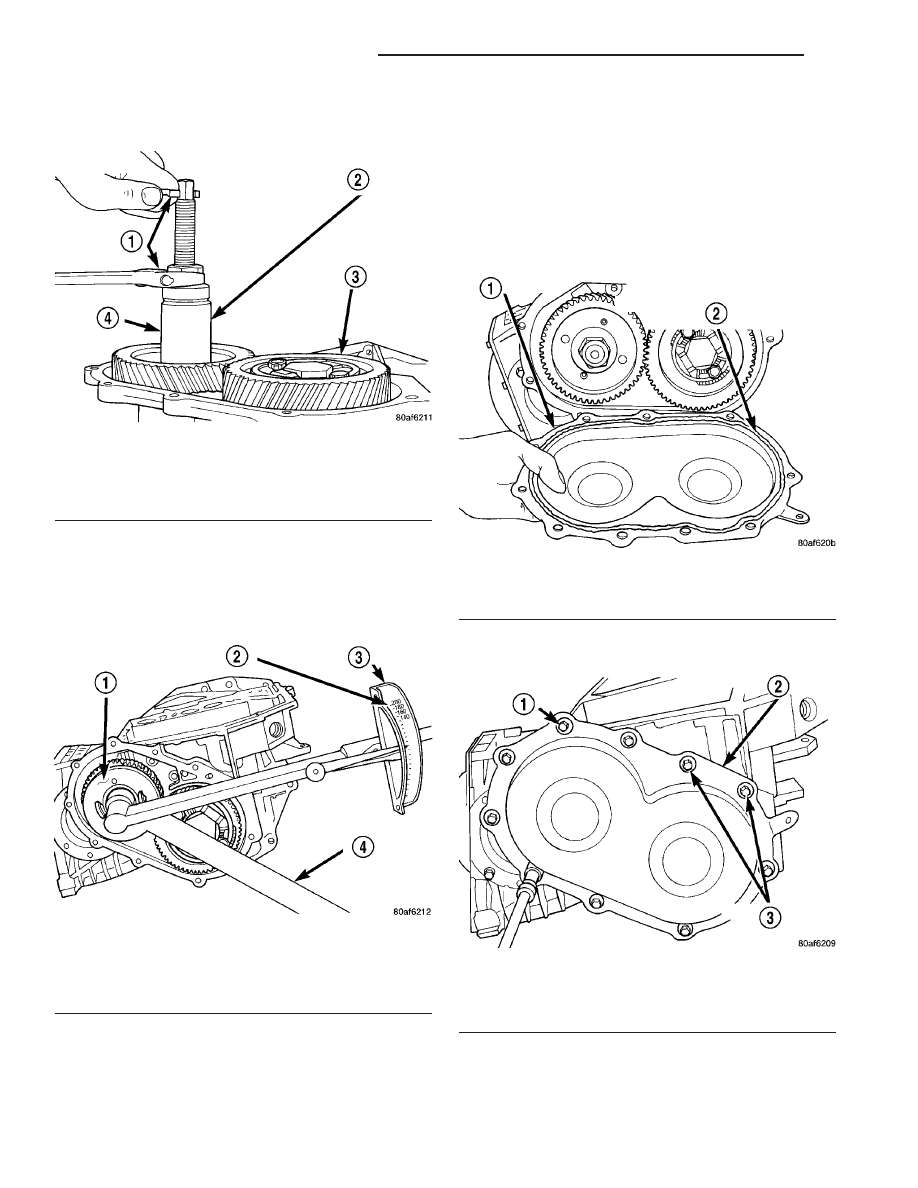

Fig. 124 Install Transfer Shaft Gear

1 - WRENCHES
2 - SPECIAL TOOL 6261
3 - OUTPUT GEAR
4 - TRANSFER SHAFT GEAR

Fig. 125 Tighten Nut to 271 N

•

m (200 ft. lbs.)

1 - TRANSFER SHAFT GEAR
2 - 200 FT. LBS.
3 - TORQUE WRENCH
4 - SPECIAL TOOL 6259

Fig. 126 Install Rear Cover

1 - REAR COVER
2 - 1/8 INCH BEAD OF MOPAR

T

ATF RTV (MS-GF41) AS SHOWN

Fig. 127 Install Rear Cover Bolts

1 - REAR COVER BOLTS
2 - REAR COVER
3 - USE SEALANT ON BOLTS

21 - 194

40TE AUTOMATIC TRANSAXLE

PT

40TE AUTOMATIC TRANSAXLE (Continued)

(38) Install low/reverse clutch pack (Fig. 128).

Leave uppermost disc out until snap ring is installed.

(39) Install low/reverse reaction plate flat snap

ring (Fig. 129).

(40) Install remaining low/reverse clutch disc (Fig.

130).

(41) Install low/reverse reaction plate with flat

side up (Fig. 131).

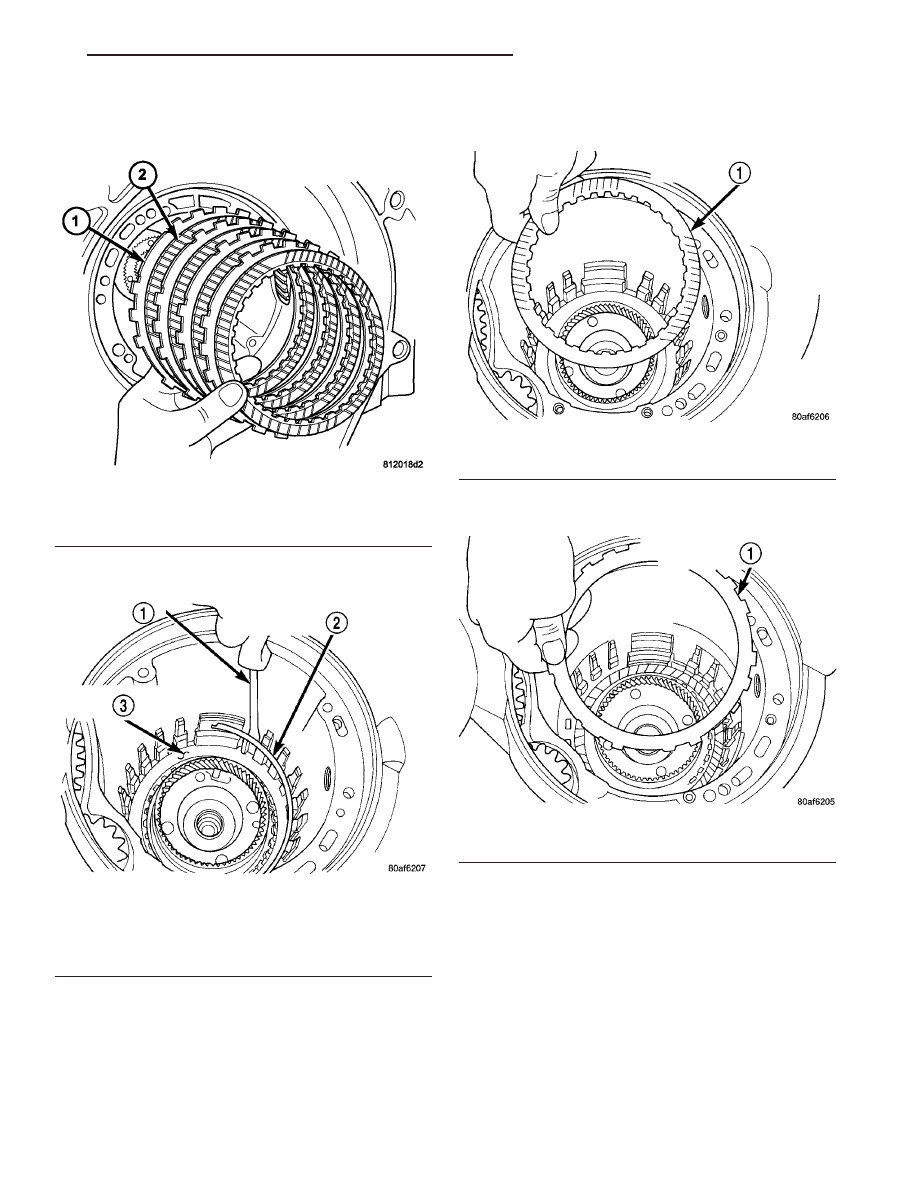

Fig. 128 Install Low/Reverse Clutch

1 - CLUTCH PLATE
2 - CLUTCH DISC

Fig. 129 Install Low/Reverse Reaction Plate Snap

Ring

1 - SCREWDRIVER
2 - LOW/REVERSE REACTION PLATE FLAT SNAP RING
3 - DO NOT SCRATCH CLUTCH PLATE

Fig. 130 Install One Disc

1 - ONE DISC FROM LOW/REVERSE CLUTCH

Fig. 131 Install Low/Reverse Reaction Plate

1 - LOW/REVERSE REACTION PLATE (FLAT SIDE UP)

PT

40TE AUTOMATIC TRANSAXLE

21 - 195

40TE AUTOMATIC TRANSAXLE (Continued)

(42) Install tapered snap ring (with tapered side

up) as shown in (Fig. 132) (Fig. 133).

(43) Set up dial indicator as shown in (Fig. 134) to

measure low/reverse clutch clearance. Press down on
clutch pack with finger and zero dial indicator. Low/
Reverse clutch pack clearance is 0.89-1.47 mm
(0.035-0.058 in.). Set up indicator and record mea-
surement in four (4) places. Take average of readings
and select the proper low/reverse reaction plate to
achieve specifications.

LOW/REVERSE REACTION PLATE CHART

PART NUMBER

THICKNESS

4799846AA

5.88 mm (0.232 in.)

4799847AA

6.14 mm (0.242 in.)

4799848AA

6.40 mm (0.252 in.)

4799849AA

6.66 mm (0.262 in.)

4799855AA

6.92 mm (0.273 in.)

(44) Install 2/4 clutch pack (Fig. 135).

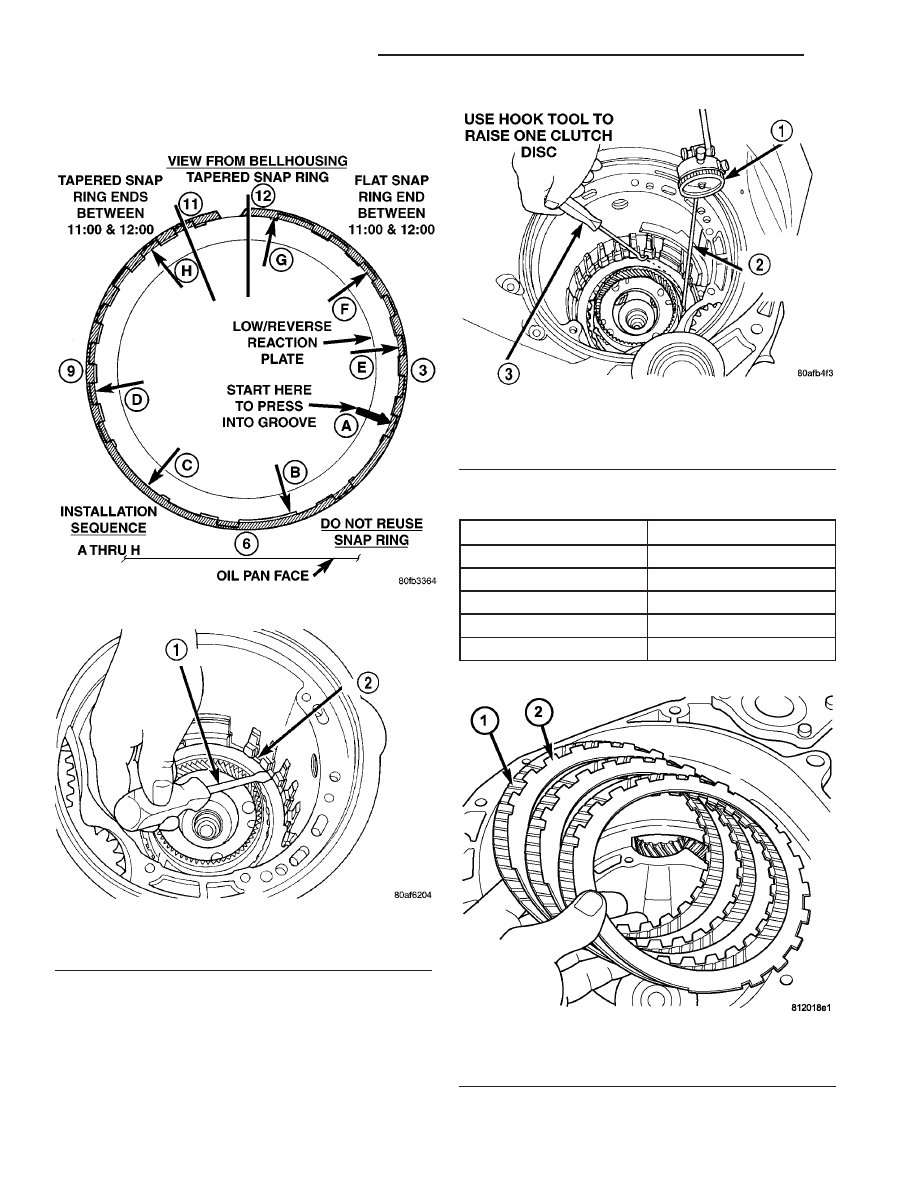

Fig. 132 Tapered Snap Ring Instructions

Fig. 133 Snap Ring Installed

1 - SCREWDRIVER
2 - TAPERED SNAP RING (INSTALL AS SHOWN)

Fig. 134 Check Low/Reverse Clutch Clearance

1 - DIAL INDICATOR
2 - DIAL INDICATOR TIP TOOL 6268
3 - HOOK TOOL

Fig. 135 Install 2/4 Clutch

1 - CLUTCH DISC
2 - CLUTCH PLATE

21 - 196

40TE AUTOMATIC TRANSAXLE

PT

40TE AUTOMATIC TRANSAXLE (Continued)

NOTE: The 2/4 Clutch Piston has bonded seals
which are not individually serviceable. Seal replace-
ment requires replacement of the piston assembly.

(45) Orient 2/4 clutch return spring to retainer as

shown in (Fig. 136), and install to transaxle (Fig.
137).

(46) Using tool 5058, compress 2/4 clutch return

spring just enough to install snap ring (Fig. 138).

(47) Install snap ring.
(48) Set up dial indicator as shown in (Fig. 139)

and measure 2/4 clutch clearance. Press down on
clutch pack with finger and zero dial indicator. 2/4
clutch

pack

clearance

is

0.76-2.64

mm

(0.030-0.104 in.). Set up indicator and record mea-
surement in four (4) places. Take average of read-
ings. If clearance is outside this range, the clutch is
assembled improperly. There is no adjustment for
2/4 clutch clearance.

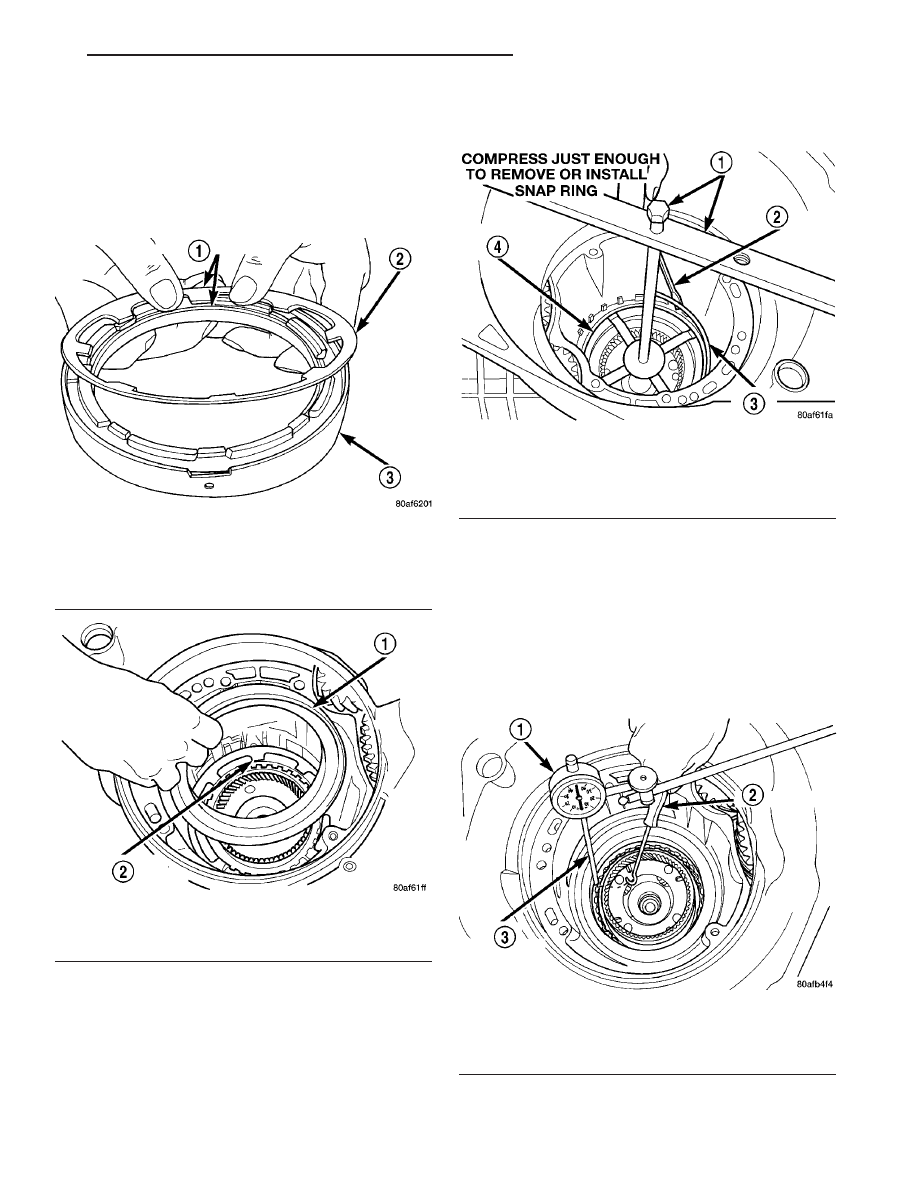

Fig. 136 Proper Orientation of 2/4 Clutch Retainer

and Spring

1 - NOTE POSITION
2 - RETURN SPRING
3 - 2/4 CLUTCH RETAINER

Fig. 137 2/4 Clutch Retainer

1 - 2/4 CLUTCH RETAINER
2 - 2/4 CLUTCH RETURN SPRING

Fig. 138 Install 2/4 Clutch Retainer Snap Ring

1 - TOOL 5058
2 - SCREWDRIVER
3 - SNAP RING
4 - 2/4 CLUTCH RETAINER

Fig. 139 Check 2/4 Clutch Clearance

1 - DIAL INDICATOR
2 - HOOK TOOL
3 - DIAL INDICATOR TIP TOOL 6268

PT

40TE AUTOMATIC TRANSAXLE

21 - 197

40TE AUTOMATIC TRANSAXLE (Continued)
