(9) Remove transaxle upper bellhousing-to-block

bolts.

(10) Raise vehicle on hoist.
(11) Remove transaxle drain plug and drain into

suitable container (Fig. 32).

(12) Remove halfshafts (Fig. 33).
(13) Remove three (3) intermediate shaft bearing-

to-retainer bolts. Remove intermediate shaft/bearing

assembly (Fig. 33).

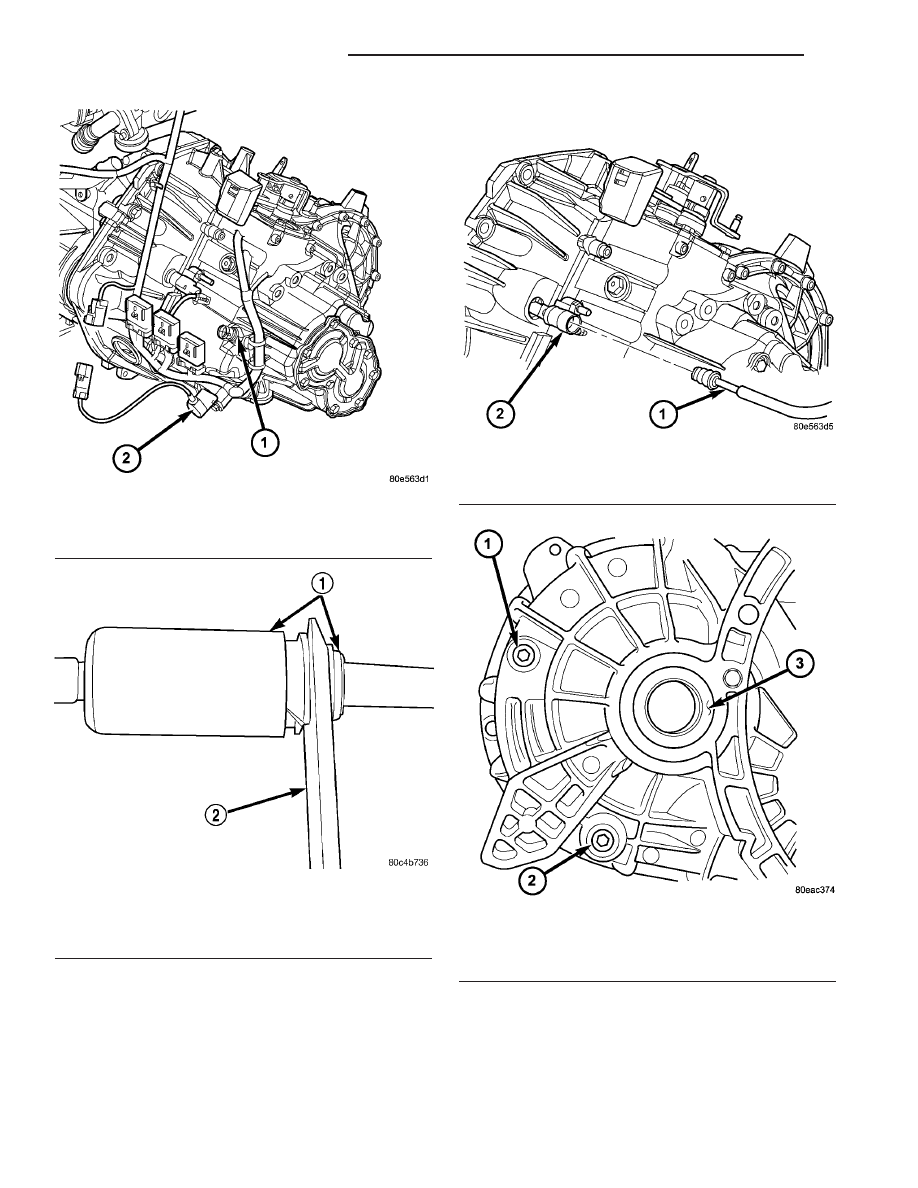

Fig. 29 VSS and Back-Up Lamp Switches

1 - BACK-UP LAMP SWITCH
2 - VEHICLE SPEED SENSOR (VSS)

Fig. 30 Disconnect Clutch Hydraulic Quick Connect

using Tool 6638A

1 - QUICK CONNECT FITTING
2 - TOOL 6638A

Fig. 31 Clutch Slave Cylinder Hydraulic Connection

1 - MASTER CYLINDER TUBE
2 - SLAVE CYLINDER

Fig. 32 Transaxle Fluid Drain and Fill Plugs

1 - FILL PLUG
2 - DRAIN PLUG
3 - RIGHT AXLE SEAL

21 - 18

G288 MANUAL TRANSAXLE

PT

G288 MANUAL TRANSAXLE (Continued)

(14) Remove two (2) intercooler connector pipe-to-

engine oil pan bolts (Fig. 34) and position aside to
access and remove oil pan-to-bellhousing bolt.

(15) Position screw jack and wood block to engine

oil pan.

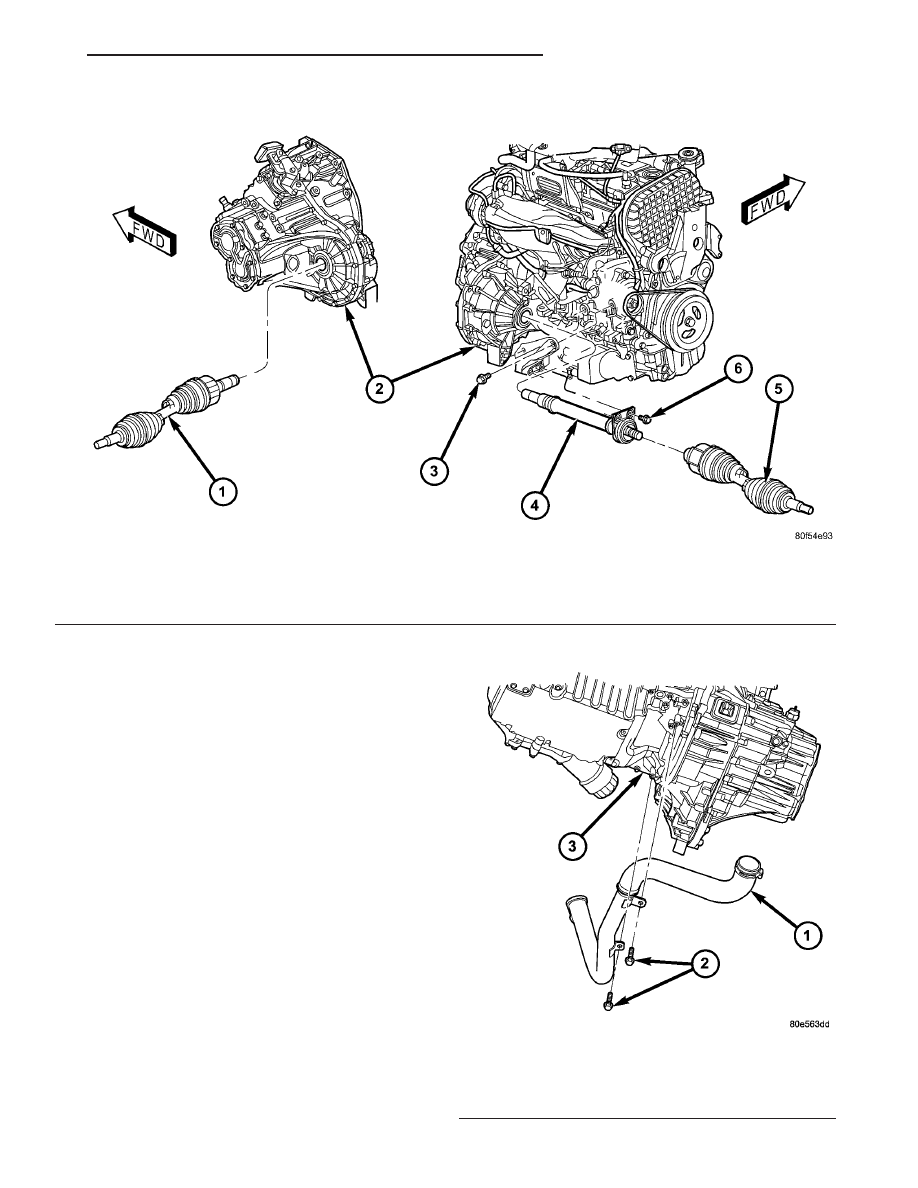

Fig. 33 Halfshaft and Intermediate Shaft

1 - HALFSHAFT (LH)
2 - TRANSAXLE
3 - BOLT

4 - INTERMEDIATE SHAFT
5 - HALFSHAFT (RH)
6 - BOLT (2)

Fig. 34 Intercooler Inlet Hose Fasteners

1 - INTERCOOLER INLET HOSE
2 - SCREW (2)
3 - STRUCTURAL COLLAR

PT

G288 MANUAL TRANSAXLE

21 - 19

G288 MANUAL TRANSAXLE (Continued)

(16) Obtain access to engine compartment. Remove

two (2) transaxle upper mount-to-bracket bolts (Fig.
35).

(17) Lower engine/transaxle assembly on screw

jack.

(18) Remove transaxle upper mount bracket (Fig.

36).

(19) Position

transmission

jack

to

transaxle.

Secure transaxle to jack.

(20) Remove starter lower bolt with ground cable

(Fig. 37).

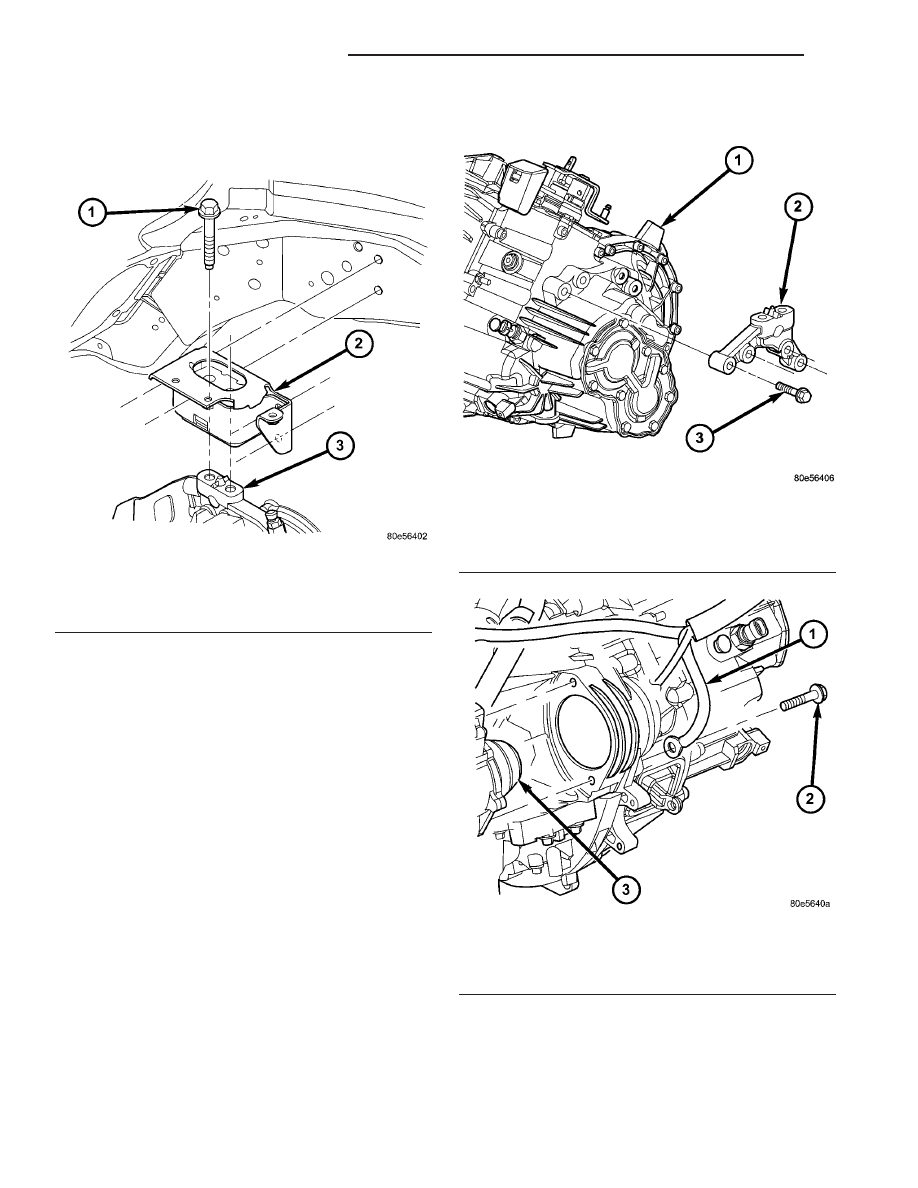

Fig. 35 Upper Mount-to-Bracket

1 - BOLT (2)
2 - MOUNT
3 - BRACKET

Fig. 36 Transaxle Upper Mount Bracket

1 - TRANSAXLE
2 - BRACKET
3 - BOLT

Fig. 37 Starter Bolt and Ground Cable

1 - GROUND CABLE
2 - BOLT
3 - STARTER MOTOR

21 - 20

G288 MANUAL TRANSAXLE

PT

G288 MANUAL TRANSAXLE (Continued)

(21) Remove four (4) modular clutch-to-drive plate

bolts (Fig. 38). While removing bolts, one tight-toler-
ance (slotted) drive plate hole will be encountered.
When this bolt is removed, mark driveplate and mod-
ular clutch assembly at this location, and be sure to
align marks upon reassembly.

(22) Remove remaining bellhousing-to-block bolts

(Fig. 39).

(23) Lower transaxle assembly from engine/vehi-

cle.

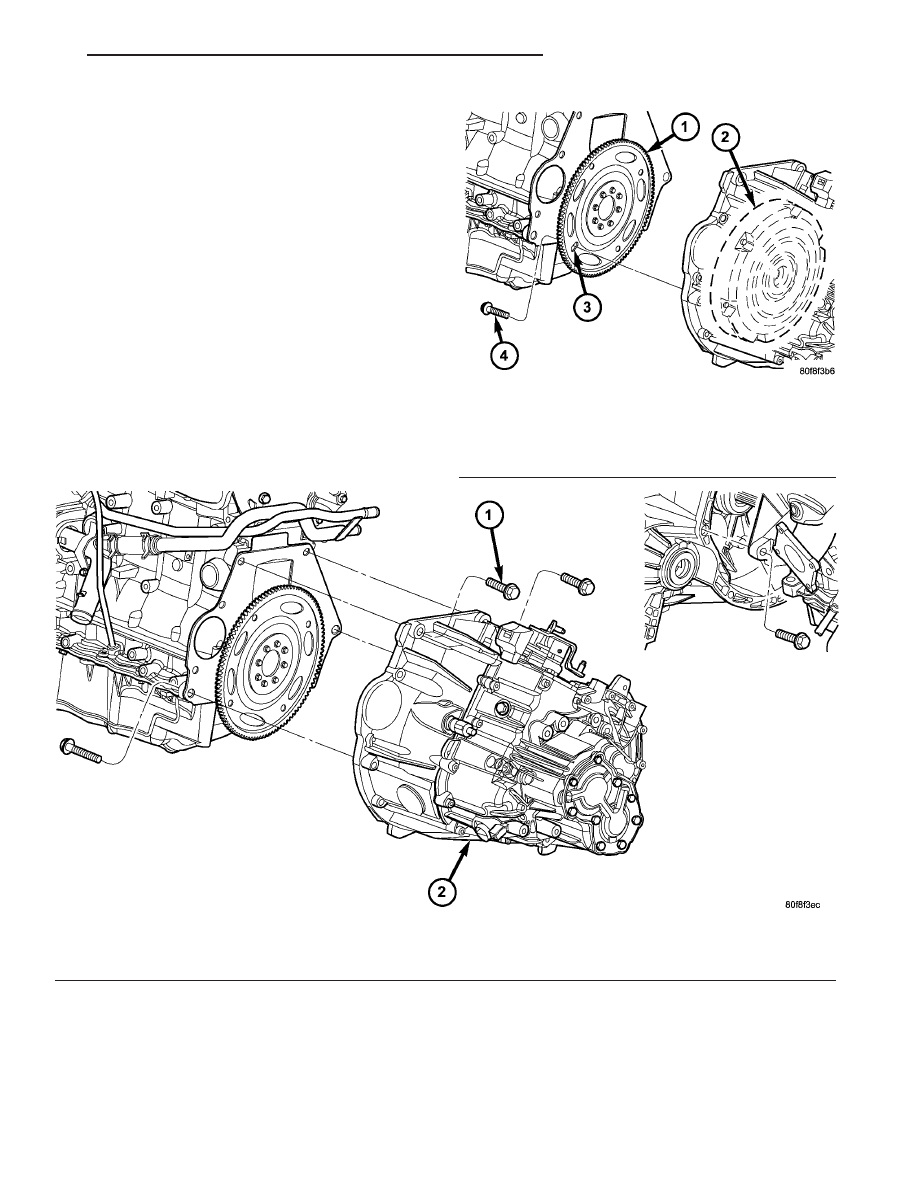

Fig. 39 Transaxle Removal/Installation

1 - BOLT (4)

2 - G288 TRANSAXLE

Fig. 38 Modular Clutch-to-Driveplate Bolts

1 - DRIVEPLATE
2 - MODULAR CLUTCH ASSEMBLY
3 - TIGHT TOLERANCE HOLE
4 - BOLT (4)

PT

G288 MANUAL TRANSAXLE

21 - 21

G288 MANUAL TRANSAXLE (Continued)
